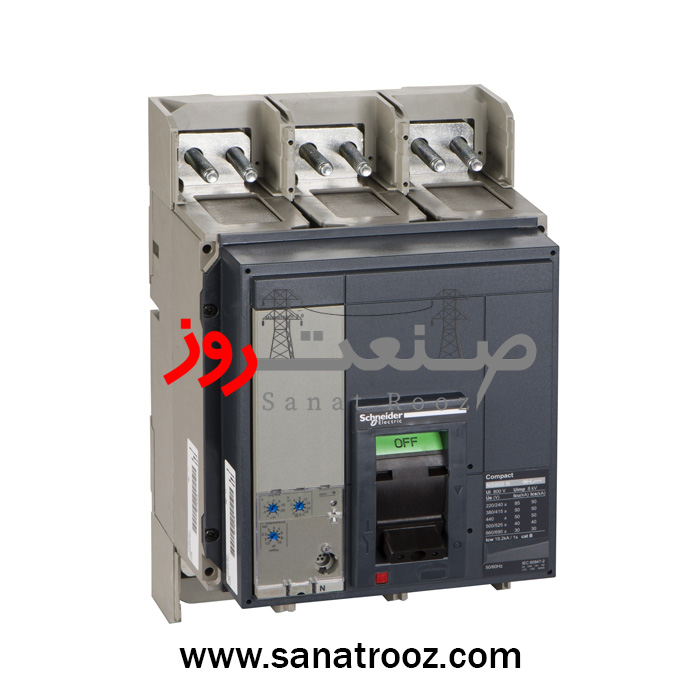

کليد اتوماتیک 1600 آمپر سه پل 70KA با میکرلوژیک 2.0

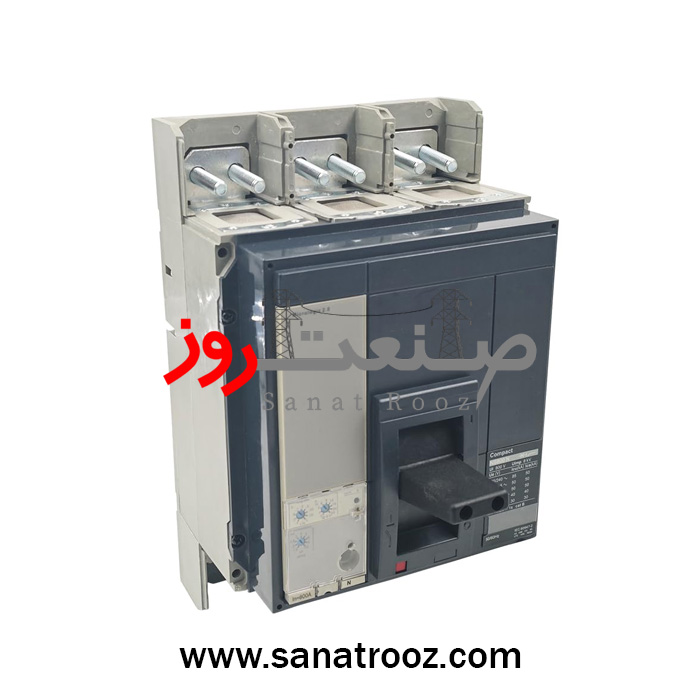

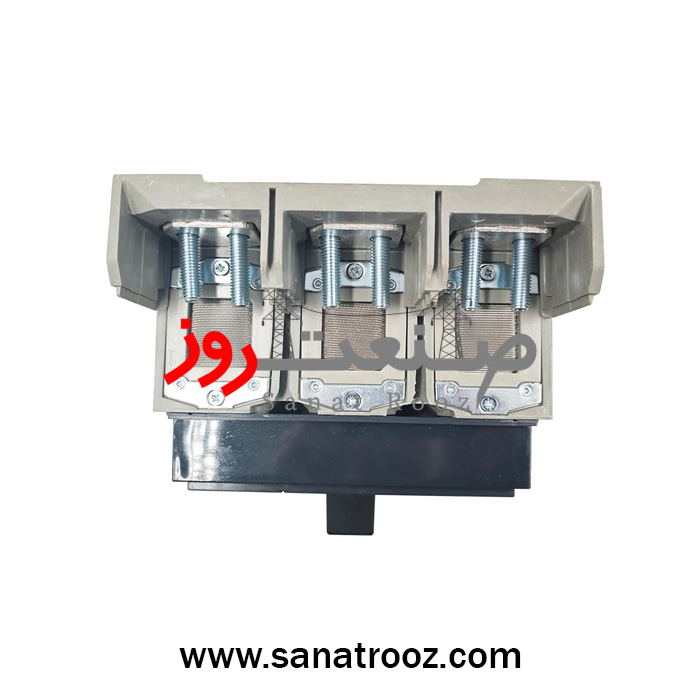

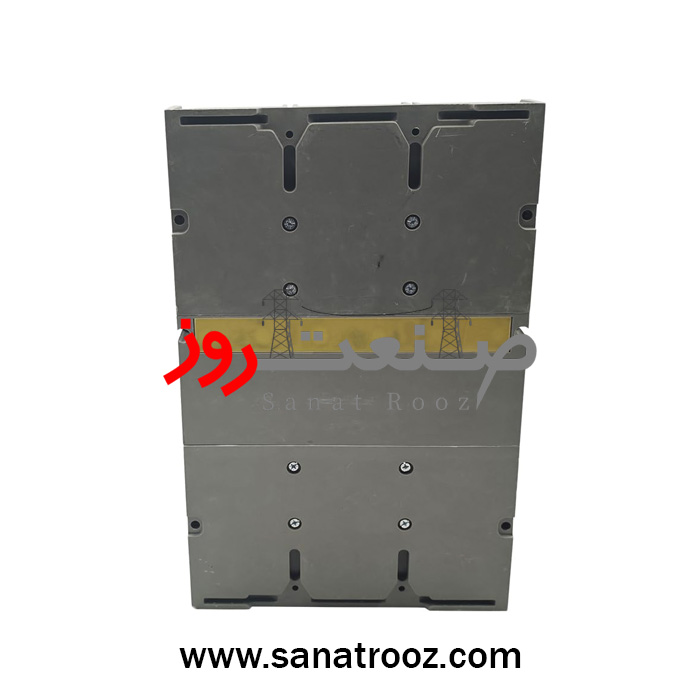

کلید اتوماتیک سهپل اشنایدر الکتریک مدل 33483 از خانوادهی ComPacT NS1600H، یک راهحل پیشرفته برای حفاظت مدارهای فشار ضعیف صنعتی است که برای جریان نامی ۱۶۰۰ آمپر و قدرت قطع ۷۰kA در ولتاژ 415V AC طراحی شده است. این کلید با بدنهای فشرده و مقاوم در برابر شوکهای مکانیکی، یکی از مطمئنترین گزینهها برای تابلوهای برق اصلی، نیروگاهها و صنایع سنگین به شمار میآید.

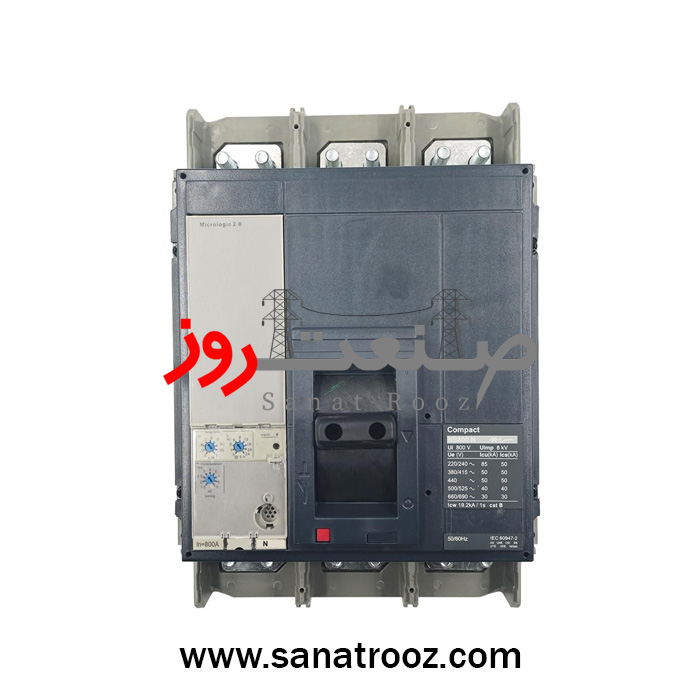

واحد حفاظتی بهکاررفته در این مدل، Micrologic 2.0 (آنالوگ – LI) است. این واحد بهصورت ساده و قابلاعتماد، دو نوع حفاظت حیاتی بلندمدت (Long-Time) و لحظهای (Instantaneous) را فراهم میکند. در این ساختار، کاربر میتواند بهصورت دستی جریان نامی (Ir) را از ۰٫۴ تا ۱×In تنظیم کند و زمان تأخیر (tr) را بین ۱۲٫۵ تا ۶۰۰ ثانیه تعیین نماید. در مقابل خطاهای شدید، Micrologic با عملکرد آنی (Ii = ۱٫۵ تا ۱۰×Ir) مدار را در کمتر از چند میلیثانیه قطع میکند تا از آسیب به تجهیزات جلوگیری شود.
طراحی آنالوگ این Micrologic باعث افزایش دوام، سادگی و قابلیت اطمینان در محیطهای صنعتی شده است. برخلاف مدلهای دیجیتال، هیچ وابستگی به تغذیه خارجی ندارد و بهصورت Self-Powered از جریان عبوری مدار تغذیه میشود. علاوهبراین، با بهرهگیری از حافظه حرارتی ۲۰ دقیقهای، وضعیت بارهای سنگین را در زمان بازگشت جریان، هوشمندانه پایش میکند.
در بخش عملکردی، کلید 33483 با توانایی قطع سهفاز همزمان، محافظت کامل در برابر اتصال کوتاههای شدید را تضمین میکند. این مدل با مقاومت ۷۰kA نسبت به مدلهای سری NS1600N (۵۰kA) برتری چشمگیری دارد و برای مدارهایی با جریان هجومی بالا طراحی شده است. استفاده از LED قرمز برای Trip و LED زرد برای اضافهبار وضعیت سیستم را بهصورت بصری نمایش میدهد و دکمه تست (Test Button) امکان بررسی عملکرد Micrologic را بدون اعمال بار واقعی فراهم میسازد.

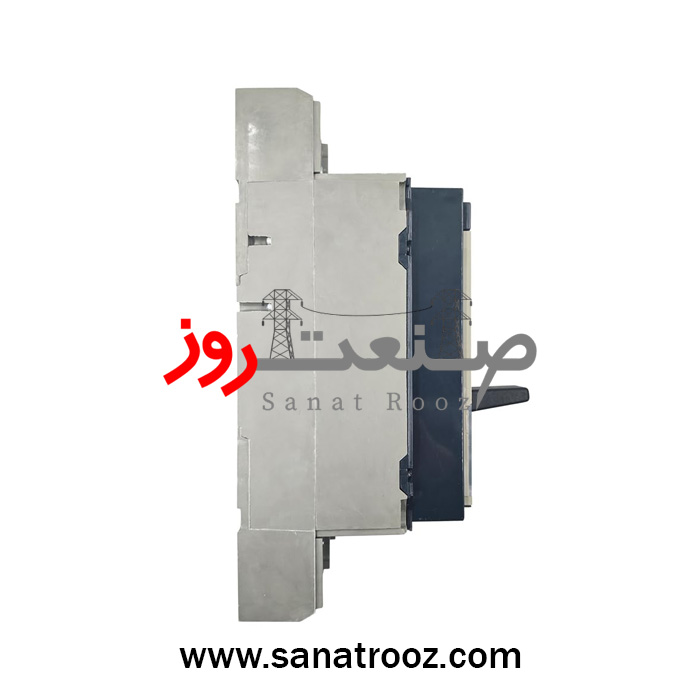

از نظر ساختاری، کلید ComPacT NS1600H 33483 دارای ابعاد دقیق ۳۲۷×۲۱۰×۱۴۷ میلیمتر و وزن ۱۴ کیلوگرم است و با درجه حفاظت IP40 / IK07، در محیطهایی با رطوبت تا ۹۵٪ و دمای –۲۵ تا +۷۰ درجه سانتیگراد عملکردی پایدار دارد. بدنه این کلید از مواد غیرقابل اشتعال و سازگار با محیط زیست ساخته شده و با گواهی Green Premium، فاقد PVC و مطابق با الزامات RoHS و REACH میباشد.
در بخش ایمنی، محصول 33483 دارای گواهی IEC 60947-2 و تأییدیههای ASEFA و ASTA است. عمر الکتریکی آن ۵۰۰۰ سیکل و عمر مکانیکی ۱۰۰۰۰ سیکل میباشد، که نشاندهنده دوام بالا و طراحی صنعتی پایدار است. این کلید با تجهیزات جانبی استاندارد سری NS630b تا NS1600 سازگار بوده و قابلیت اتصال ماژولهای MX (شنتتریپ)، MN (آندرولتاژ)، SD/SDE (سیگنال خطا) و OF (کنتاکت کمکی) را دارد.
بهدلیل برخورداری از قابلیت قطع سریع (Instantaneous Trip)، پایداری حرارتی بالا و پشتیبانی از قدرت قطع ۷۰kA، این مدل انتخابی بیرقیب برای تابلوهای برق صنعتی با بارهای سنگین، خطوط انتقال توان، صنایع فولاد، پالایشگاهها و مراکز داده محسوب میشود.
شرکت صنعت روز بهعنوان تأمینکننده رسمی محصولات اشنایدر در ایران، این مدل را با گارانتی ۱۸ ماهه شرکتی، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته ارائه میدهد. مشاوران صنعت روز آمادهاند تا بر اساس نوع بار، تنظیمات دقیق حفاظتی (Ir, Ii, tr) را برای هر پروژه مهندسی بهصورت تخصصی تنظیم کنند.
ظرفیتهای قطع کلید 1600 آمپر اشنایدر :
| ولتاژ | قدرت قطع (Icu) | قدرت سرویس (Ics) |
|---|---|---|
| 220/240V AC | 85kA | 37kA |
| 380/415V AC | 70kA | 37kA |
| 440V AC | 65kA | 37kA |
| 500/525V AC | 50kA | 30kA |
| 660/690V AC | 42kA | 22kA |
کاربرد در صنایع مختلف:
تابلوهای توزیع برق صنعتی، نیروگاهها، صنایع فولاد و سیمان، خطوط انتقال برق، پالایشگاهها، کارخانجات تولید، مراکز داده و سیستمهای UPS صنعتی.
