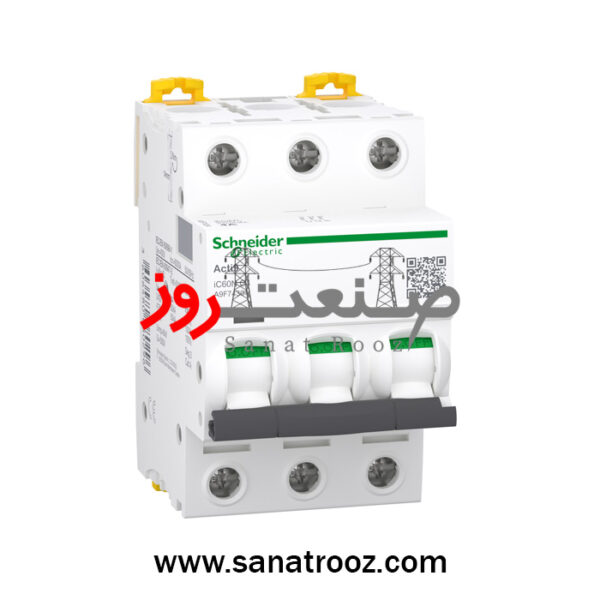

کلید مینیاتوری سه پل ۴ آمپر AC/DC اشنایدر الکتریک
iC60N - miniature circuit breaker - 3P - 4A - C curve
با گارانتی
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 4 آمپر 6kA سری Acti9 iC60N |
| سری محصول | Acti9 iC60 |
| کد فنی کالا | A9F74304 |
| نوع نصب | ریل DIN استاندارد (Clip-on Mounting) |
| ولتاژ عملکرد | 400 ولت AC / 180 ولت DC – 50/60Hz |
| کاربرد | حفاظت مدارهای توزیع توان و روشنایی در برابر اضافه بار و اتصال کوتاه |
| نوع فرمان | حرارتی – مغناطیسی (Thermal-Magnetic Trip Unit) |
| سازگاری با کلید | سازگار با تجهیزات جانبی سری Acti9 شامل شنت تریپ، آندر ولتاژ و کنتاکت کمکی |
| نوع ولتاژ تغذیه | AC و DC |
| قدرت قطع اتصال کوتاه (Icn) | 6,000 آمپر در 400 ولت AC مطابق EN/IEC 60898-1 |
| ظرفیت نامی جریان (In) | 4 آمپر |
| منحنی عملکرد | C Curve (قطع در 5 تا 10 برابر جریان نامی) |
| تعداد پلها | 3 پل (3P) |
| کلاس محدودکنندگی انرژی | کلاس 3 مطابق EN/IEC 60898-1 |
| ولتاژ عایقی نامی (Ui) | 500 ولت AC مطابق EN/IEC 60947-2 |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت مطابق EN/IEC 60947-2 |
| نوع ترمینال اتصال | بالا و پایین از نوع تونلی – سیم سخت 1 تا 25mm² / سیم نرم 1 تا 16mm² |
| طول لختکردن سیم | 14 میلیمتر |
| گشتاور سفت کردن پیچها | 2 نیوتنمتر |
| درجه حفاظت (IP) | IP20 مطابق با IEC/EN 60529 |
| دوام مکانیکی | 20,000 سیکل عملکرد |
| دوام الکتریکی | 10,000 سیکل |
| ابعاد (ارتفاع × عرض × عمق) | 85 × 54 × 78.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
| وزن خالص | 375 گرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید مینیاتوری سه پل 4 آمپر AC/DC اشنایدر الکتریک مدل A9F74304 از سری Acti9 iC60N با قدرت قطع 6kA و منحنی C، یکی از تجهیزات حفاظتی دقیق برای مدارهای فرمان و روشنایی است. این کلید با طراحی مقاوم، دوام بالا و قابلیت نصب آسان روی ریل DIN، گزینهای ایدهآل برای تابلوهای صنعتی محسوب میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید مینیاتوری سه پل ۴ آمپر AC/DC اشنایدر الکتریک
کلید مینیاتوری سه پل ۴ آمپر 6kA اشنایدر الکتریک از سری پیشرفته Acti9 iC60N یکی از دقیقترین و ایمنترین تجهیزات حفاظتی مدارهای سهفاز است که توسط شرکت جهانی Schneider Electric طراحی شده است. این محصول با عملکرد سریع و قابل اعتماد، وظیفه حفاظت از مدار در برابر اضافه بار (Overload) و اتصال کوتاه (Short-Circuit) را بر عهده دارد.
کلید A9F74304 مطابق با استاندارد بینالمللی IEC/EN 60898-1 ساخته شده و قدرت قطع 6kA در ولتاژ 400V AC دارد. این ویژگی سبب میشود کلید در شرایط خطا، مدار را در کسری از ثانیه قطع کند تا از تجهیزات و تأسیسات گرانقیمت محافظت شود.
مکانیزم حفاظتی دوگانه در این مدل شامل:
واحد حرارتی (Thermal Trip): محافظت در برابر اضافه بارهای مداوم و طولانیمدت.
واحد مغناطیسی (Magnetic Trip): قطع سریع مدار در زمان بروز اتصال کوتاه لحظهای.
این کلید با منحنی عملکرد C Curve تولید شده و مناسب بارهای القایی سبک مانند موتورهای کوچک، پمپها، تجهیزات روشنایی و سیستمهای کنترل است. بدنه دستگاه از پلیآمید ضد حرارت و شعلهگیر ساخته شده و دوام بالایی در برابر دما، ضربه و رطوبت دارد.
طراحی ماژولار و فشرده این مدل باعث صرفهجویی در فضای تابلو برق شده و امکان نصب آسان روی ریل استاندارد DIN را فراهم میسازد. ترمینالهای ورودی و خروجی از نوع تونلی (Tunnel Type) هستند و اتصالات را برای کابلهای تا سطح مقطع 25mm² پشتیبانی میکنند.
گشتاور سفت کردن پیچها ۲ نیوتنمتر بوده و باعث جلوگیری از گرمشدن بیش از حد ترمینالها و اطمینان از اتصال ایمن میشود. دوام مکانیکی ۲۰,۰۰۰ سیکل و دوام الکتریکی ۱۰,۰۰۰ سیکل نشاندهنده طول عمر بالای محصول در کاربردهای صنعتی است.
کلید مینیاتوری سه پل ۴ آمپر اشنایدر با تجهیزات جانبی سری Acti9 شامل رله شنت (Shunt Trip)، ماژول نشت جریان (Vigi MH)، کنتاکت کمکی (Auxiliary Contact) و واحد آندر ولتاژ (MN) سازگار است و قابلیت کنترل و نظارت هوشمند را فراهم میکند.
از نظر ایمنی، این مدل دارای کلاس محدودکنندگی انرژی ۳ و درجه حفاظت IP20 است که از تماس مستقیم با قسمتهای برقدار جلوگیری میکند. همچنین، با استانداردهای زیستمحیطی RoHS و REACh مطابقت دارد و در راستای سیاست جهانی Schneider Green Premium، با بستهبندیهای قابل بازیافت و بدون پلاستیک تولید میشود.
این کلید مینیاتوری به دلیل ظرفیت جریان پایین ۴ آمپر، انتخابی ایدهآل برای حفاظت مدارهای فرمان، روشناییهای دقیق و مدارات کنترلی PLC در تابلو برقهای صنعتی و ساختمانی است.
کاربرد در صنایع مختلف:
نیروگاهها ⚡ | صنایع فولاد و سیمان ️ | صنایع نفت و گاز ⛽ | خطوط خودکار صنعتی | تابلو برقهای روشنایی و کنترل هوشمند ساختمان
۱. مناسب برای ایزولاسیون صنعتی مطابق با استاندارد بینالمللی IEC/EN 60947-2 برای اطمینان از عملکرد ایمن در مدارهای قدرت.۲. ترکیب حفاظت در برابر جریان اتصال کوتاه و اضافه بار جهت افزایش ایمنی مدار و جلوگیری از خرابی تجهیزات.
۳. دارای سیستم هوشمند VisiTrip برای تشخیص سریع خطا در خروجیها و کاهش زمان تعمیر و عیبیابی در تابلو برق.
۴. مجهز به فناوری VisiSafe جهت افزایش سطح ایمنی در زمان حفاظت مدار و اطمینان از قطع کامل برق در هنگام سرویس.
۵. قابلیت افزودن تجهیزات کمکی (Auxiliaries)، پایش از راه دور (Remote Monitoring) و ماژول نشتی جریان (Vigi RCD) برای کنترل و حفاظت پیشرفته در سیستمهای صنعتی.
مشخصات محصول
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 4 آمپر 6kA سری Acti9 iC60N |
| سری محصول | Acti9 iC60 |
| کد فنی کالا | A9F74304 |
| نوع نصب | ریل DIN استاندارد (Clip-on Mounting) |
| ولتاژ عملکرد | 400 ولت AC / 180 ولت DC – 50/60Hz |
| کاربرد | حفاظت مدارهای توزیع توان و روشنایی در برابر اضافه بار و اتصال کوتاه |
| نوع فرمان | حرارتی – مغناطیسی (Thermal-Magnetic Trip Unit) |
| سازگاری با کلید | سازگار با تجهیزات جانبی سری Acti9 شامل شنت تریپ، آندر ولتاژ و کنتاکت کمکی |
| نوع ولتاژ تغذیه | AC و DC |
| قدرت قطع اتصال کوتاه (Icn) | 6,000 آمپر در 400 ولت AC مطابق EN/IEC 60898-1 |
| ظرفیت نامی جریان (In) | 4 آمپر |
| منحنی عملکرد | C Curve (قطع در 5 تا 10 برابر جریان نامی) |
| تعداد پلها | 3 پل (3P) |
| کلاس محدودکنندگی انرژی | کلاس 3 مطابق EN/IEC 60898-1 |
| ولتاژ عایقی نامی (Ui) | 500 ولت AC مطابق EN/IEC 60947-2 |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت مطابق EN/IEC 60947-2 |
| نوع ترمینال اتصال | بالا و پایین از نوع تونلی – سیم سخت 1 تا 25mm² / سیم نرم 1 تا 16mm² |
| طول لختکردن سیم | 14 میلیمتر |
| گشتاور سفت کردن پیچها | 2 نیوتنمتر |
| درجه حفاظت (IP) | IP20 مطابق با IEC/EN 60529 |
| دوام مکانیکی | 20,000 سیکل عملکرد |
| دوام الکتریکی | 10,000 سیکل |
| ابعاد (ارتفاع × عرض × عمق) | 85 × 54 × 78.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
| وزن خالص | 375 گرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای حفاظت از مدارهای فرمان، روشنایی دقیق، PLC و مدارات کممصرف در تابلو برقهای صنعتی و ساختمانی طراحی شده است.
تفاوت در ظرفیت جریان نامی (In) است؛ مدل 4A مخصوص مدارهایی با جریان بسیار پایین و حساس است که نیاز به حفاظت دقیق دارند.
بله، با لوازم جانبی سری Acti9 شامل رله شنت، ماژول نشت جریان (Vigi MH) و کنتاکت کمکی کاملاً سازگار است.
بله، این مدل برای ولتاژهای تا 180V DC نیز قابل استفاده است و در پروژههای خاص کاربرد دارد.
بله، محصول اورجینال Schneider Electric فرانسه بوده و با ۱۸ ماه گارانتی رسمی از طریق شرکت صنعت روز عرضه میشود.
