کلید مينياتوری سه پل 10 آمپر 6KA اشنایدر الکتریک

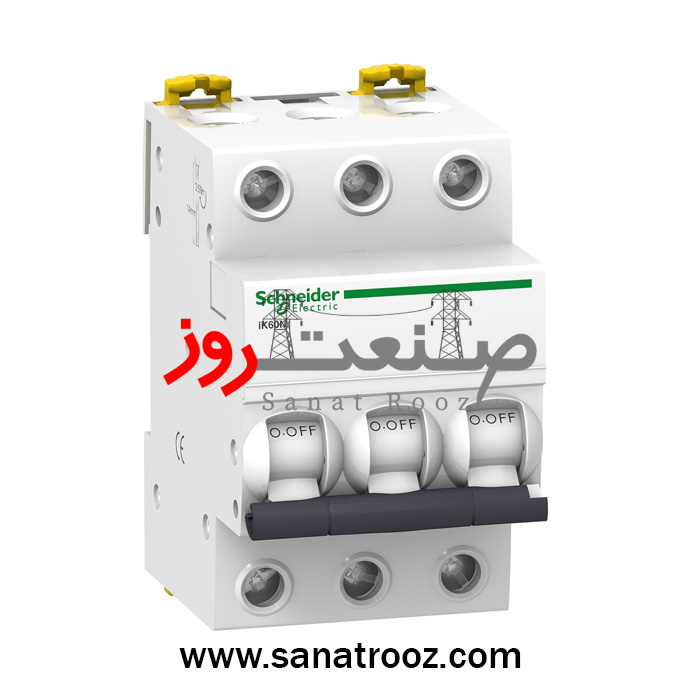

کلید مینیاتوری سه پل 10 آمپر 6kA اشنایدر الکتریک از سری معروف Acti9 iK60N یکی از پیشرفتهترین تجهیزات حفاظتی شرکت Schneider Electric در حوزه حفاظت مدارهای سهفاز است. این محصول برای کنترل، حفاظت و افزایش ایمنی مدارهای توزیع برق طراحی شده و با عملکرد سریع و دقیق خود، مانع از بروز آسیب در برابر اتصال کوتاه یا اضافه بار میشود.
کلید A9K24310 بر اساس استاندارد بینالمللی IEC/EN 60898-1 تولید شده و دارای قدرت قطع 6 کیلوآمپر در ولتاژ 400 ولت AC است. این مقدار نشاندهنده توان بالای کلید در مقابله با جریانهای خطا و پایداری عملکرد آن در شرایط کاری سخت میباشد.
عملکرد این تجهیز بر پایهی سیستم حرارتی – مغناطیسی (Thermal-Magnetic Trip Unit) است که شامل دو حفاظت مستقل است:
حفاظت حرارتی: در برابر اضافهبارهای طولانیمدت با افزایش تدریجی دما
حفاظت مغناطیسی: در برابر جریانهای لحظهای بالا ناشی از اتصال کوتاه
این کلید با منحنی عملکرد C Curve طراحی شده که مناسب مدارهای با بارهای القایی متوسط نظیر موتورها، پمپها و سیستمهای روشنایی است. این ویژگی باعث میشود تا جریانهای راهاندازی کوتاهمدت منجر به قطع اشتباه مدار نشوند.

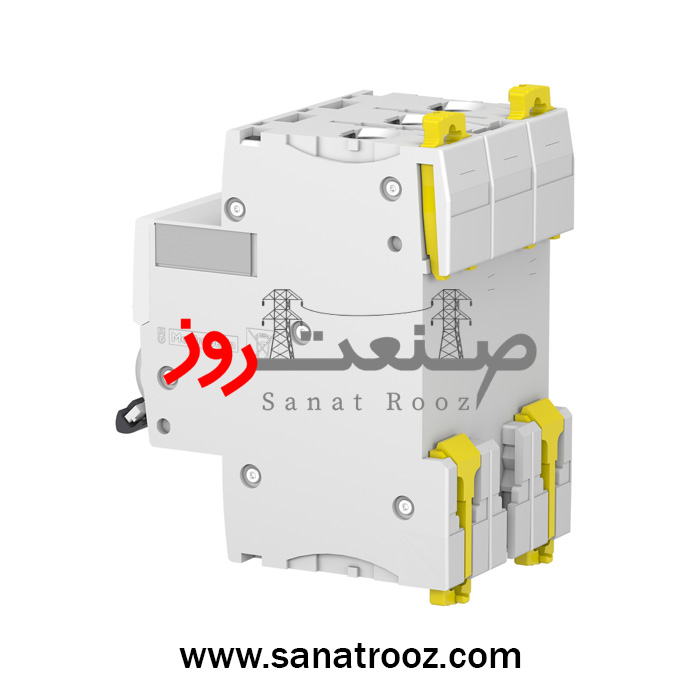

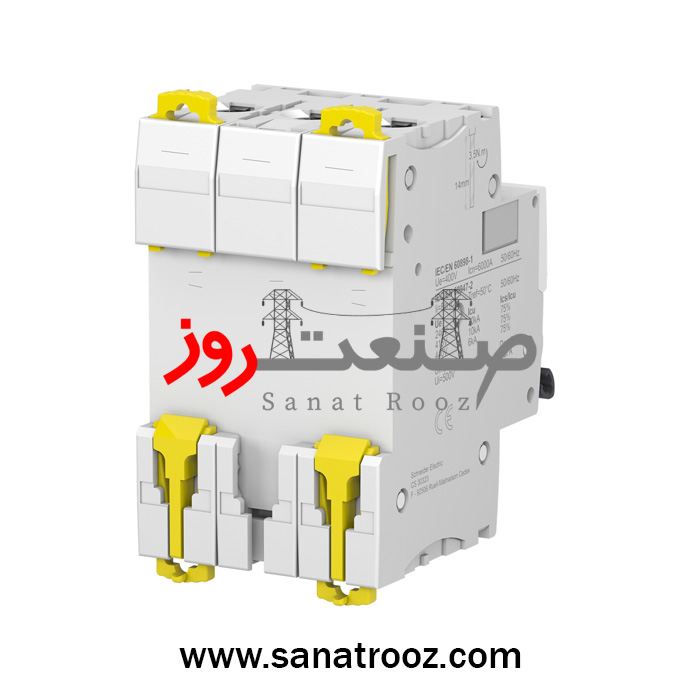

از نظر طراحی، کلید مینیاتوری سه پل 10 آمپر اشنایدر دارای بدنهای از پلیآمید ضد حرارت و مقاوم در برابر ضربه است که دوام و ایمنی بالایی را حتی در محیطهای مرطوب یا با دمای بالا تضمین میکند. نصب این تجهیز روی ریل DIN استاندارد با مکانیزم Snap-on انجام میشود که باعث سهولت در مونتاژ و تعویض سریع آن میگردد.

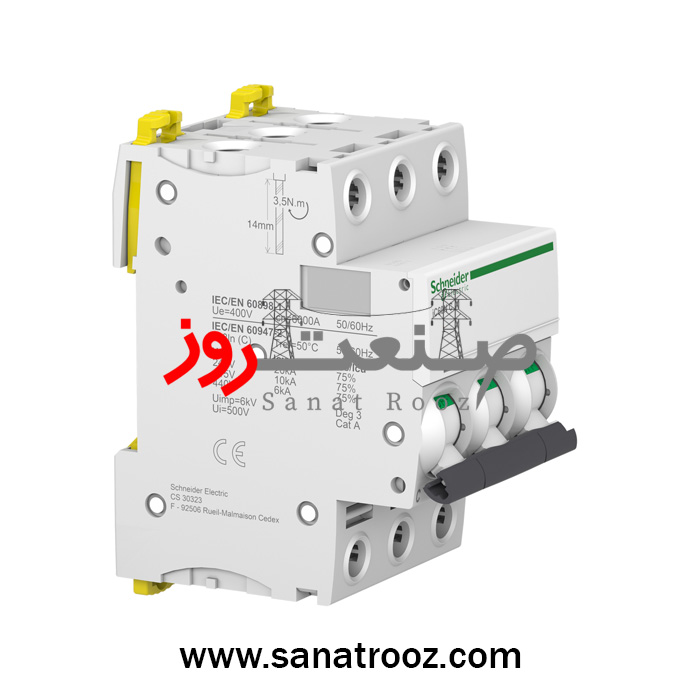

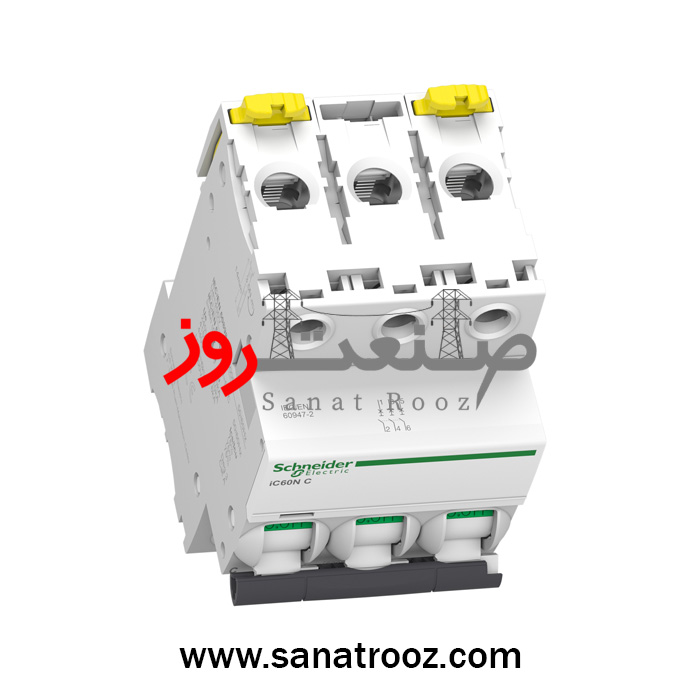

ترمینالهای بالا و پایین از نوع تونلی (Tunnel Type) بوده و برای سیمهای با سطح مقطع 1 تا 25 میلیمتر مربع طراحی شدهاند. گشتاور سفت کردن پیچها نیز 2 نیوتنمتر است که از افزایش حرارت در نقاط اتصال جلوگیری میکند.
کلید A9K24310 با تجهیزات جانبی سری Acti9 از جمله کنتاکت کمکی (Auxiliary Contact)، رله شنت (Shunt Trip) و ماژول نشت جریان (Vigi Module) سازگار بوده و قابلیت کنترل و حفاظت پیشرفته را فراهم میکند.
دوام مکانیکی این محصول بیش از ۲۰,۰۰۰ سیکل عملکرد و دوام الکتریکی آن ۱۰,۰۰۰ سیکل است. وجود نشانگر وضعیت سهحالته ON / OFF / TRIP امکان تشخیص سریع وضعیت عملکرد کلید را برای اپراتور فراهم میکند.
از نظر زیستمحیطی نیز اشنایدر الکتریک در تولید این محصول از مواد سازگار با استانداردهای RoHS و REACh استفاده کرده و در راستای سیاست جهانی Net Zero 2050، از بستهبندیهای قابل بازیافت و بدون پلاستیک بهره برده است.
در پروژههایی که ایمنی، دقت و دوام اهمیت دارد، کلید مینیاتوری سه پل 10 آمپر اشنایدر الکتریک انتخابی ایدهآل برای تابلو برقهای صنعتی، مراکز داده، تأسیسات تجاری و سیستمهای روشنایی هوشمند محسوب میشود.
کاربرد در صنایع مختلف:
صنایع نفت و گاز ⛽ | نیروگاهها ⚡ | صنایع فولاد و سیمان ️ | کارخانجات خودروسازی | تابلو برقهای صنعتی، مراکز داده و تأسیسات ساختمانی
۱. مناسب برای ایزولاسیون صنعتی مطابق با استاندارد بینالمللی IEC/EN 60898-1 جهت اطمینان از ایمنی کامل در مدارهای صنعتی.
۲. ترکیب همزمان حفاظت اتصال کوتاه و اضافه بار برای افزایش ضریب ایمنی تجهیزات و پیشگیری از آسیبهای الکتریکی.
۳. نصب سریعتر، بهتر و انعطافپذیرتر دستگاه بهواسطهی طراحی حرفهای با شینه شانهای (Comb Busbar) مخصوص سیستمهای توزیع برق مدرن.
۴. گیره دوطرفه (Double Clip) برای باز و بسته کردن آسان حتی در هنگام نصب شینه شانهای، بدون نیاز به ابزار خاص.
۵. تغذیه الکتریکی از بالا یا پایین جهت سهولت در طراحی تابلو برق و افزایش انعطاف در جانمایی تجهیزات.
