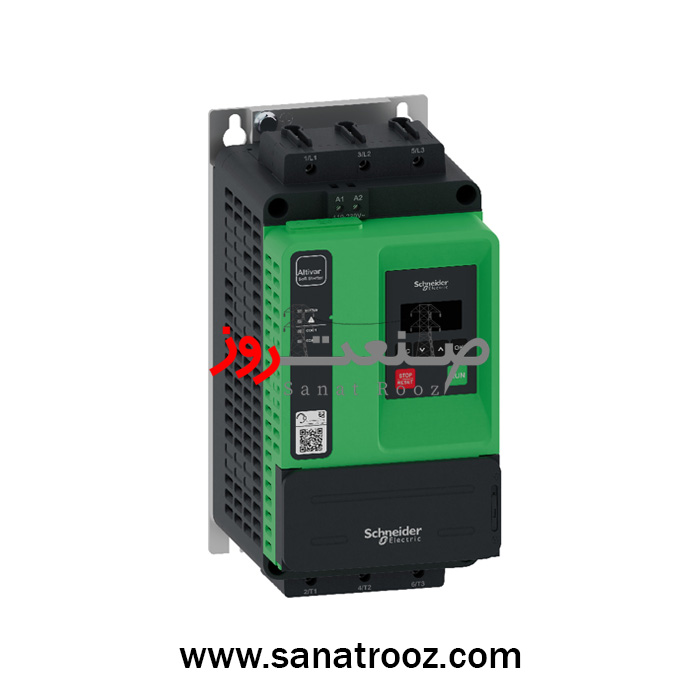

سافت استارتر ۷.۵ کیلووات سه فاز ATS ۴۳۰ اشنایدر
Soft starter, Altivar Soft Starter ATS430, 17A, 208 to 600V AC, control supply 110 to 230V AC
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر هوشمند سهفاز سری Altivar 430 |
| سری محصول | ATS430 – نسل جدید سافتاستارترهای هوشمند صنعتی |
| کد فنی کالا | ATS430D17S6 |
| توان موتور قابل کنترل | 7.5 کیلووات در 400 ولت – 9 کیلووات در 500 ولت |
| جریان نامی (Ie) | 17 آمپر (در دمای 40°C) |
| ولتاژ تغذیه قدرت (Ue) | 208 تا 600 ولت AC (±10%)، سهفاز، 50/60Hz |
| ولتاژ مدار فرمان (Us) | 110 تا 230 ولت AC (±10%)، 50/60Hz |
| نوع کاربرد | کنترل نرم استارت و توقف موتورهای آسنکرون در ماشینآلات صنعتی |

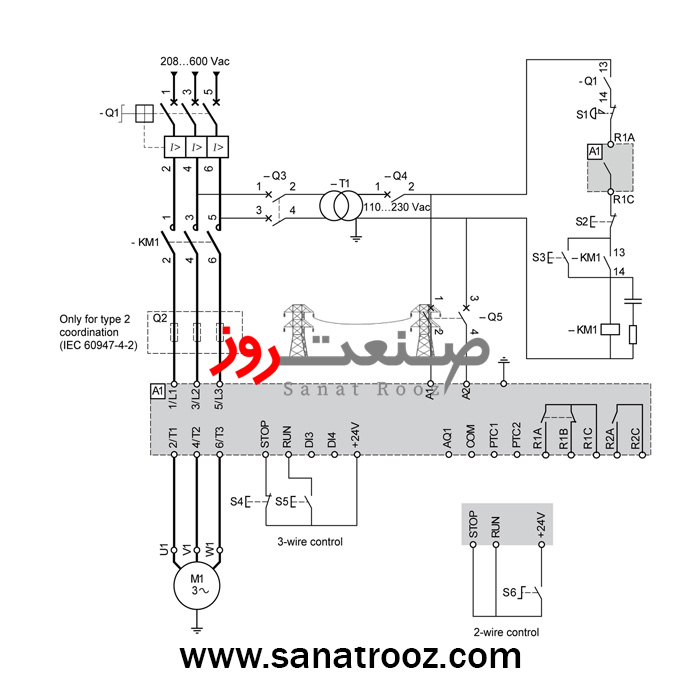

| نحوه اتصال | نصب در خط (In Line) با کنتاکتور خط – سازگار با هماهنگی Type 1 و Type 2 |
| درصد محدودسازی جریان استارت (Current Limit) | بین 150 تا 700 درصد جریان نامی (In) |
| بایپس داخلی (Internal Bypass) | دارد – فعالشونده خودکار پس از پایان استارت |
| نوع حفاظتها | حفاظت اضافهبار، قطع فاز، خطای فاز، اتصال زمین، زمان استارت بیشازحد، فاز معکوس، دمای بالا، جریان نشتی |
| حفاظت حرارتی موتور (Thermal Class) | کلاس 10E – حفاظت دقیق دمای سیمپیچ موتور |
| ورودی دیجیتال | 4 ورودی قابل برنامهریزی (STOP, RUN, DI3, DI4 – 24V DC) |
| خروجی رلهای | 2 خروجی رلهای (R1: NO/NC – R2: NO) |
| ورودی آنالوگ | 2 ورودی برای سنسور PTC1 و PTC2 |
| خروجی آنالوگ | 1 خروجی جریان (0–20mA / 4–20mA) یا ولتاژ (0–10V) قابل تنظیم |
| رابط ارتباطی | Modbus RTU از طریق RJ45 و ترمینال باز (DO, D1, COM, PE) |
| نمایشگر و کنترل پنل | دارد – نمایشگر LCD و LED برای تنظیم پارامترها و خطاها |
| قابلیتهای نرمافزاری | Power Monitoring، Condition Monitoring، Event Logging، Firmware Secure Update |
| سیستم سایبری و امنیتی | پشتیبانی از سختافزار ایمن (Cybersecure Hardware) و گزارش رخدادهای امنیتی |

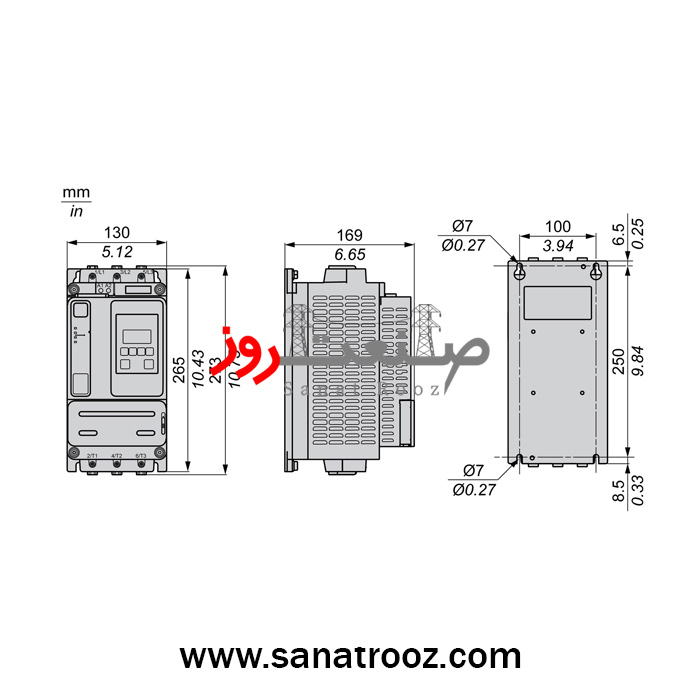

| ابعاد (ارتفاع × عرض × عمق) | 273 × 130 × 169 میلیمتر |
| وزن خالص دستگاه | 2.9 کیلوگرم |
| درجه حفاظت (IP) | IP20 مطابق IEC 60947-4-2 |
| محدوده دمای کاری محیط | -25 تا +40°C بدون افت جریان / تا +60°C با افت 1٪ بهازای هر °C |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت جریان / تا 4800 متر با افت 1٪ بهازای هر 100 متر |
| گارانتی و خدمات | ۱۸ ماه شرکتی اشنایدر الکتریک – عرضه و پشتیبانی توسط شرکت صنعت روز |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر سهفاز اشنایدر مدل ATS430D17S6 با توان 7.5 کیلووات و جریان 17 آمپر از سری هوشمند Altivar 430، جدیدترین نسل کنترل نرم موتورهای آسنکرون صنعتی است. این دستگاه با فناوری Torque Control دیجیتال، بایپس داخلی و پورت Modbus RTU، راهاندازی نرم، حفاظت کامل و مانیتورینگ پیشرفته را برای سیستمهای پمپاژ، فنها و خطوط تولید فراهم میسازد. محصول اورجینال با گارانتی ۱۸ ماهه، خدمات فنی تخصصی و پشتیبانی ۲۴ ساعته شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۷.۵ کیلووات سه فاز ATS 430 اشنایدر
سافت استارتر هوشمند سهفاز اشنایدر مدل ATS430D17S6 از نسل جدید سری Altivar 430، راهحلی پیشرفته برای کنترل نرم راهاندازی و توقف موتورهای آسنکرون سهفاز در کاربردهای صنعتی است. این مدل با توان ۷.۵ کیلووات و جریان ۱۷ آمپر، طراحی شده تا علاوه بر راهاندازی ایمن، مصرف انرژی و استهلاک مکانیکی موتور را بهطور چشمگیری کاهش دهد.
در این مدل، فناوریهای حفاظتی و کنترلی اشنایدر الکتریک با دقتی بینظیر ترکیب شدهاند. برخلاف مدلهای معمولی که تنها کنترل ولتاژ را در اختیار دارند، ATS430D17S6 با استفاده از سیستم Torque Control و الگوریتمهای دیجیتال، جریان استارت را بین ۱۵۰ تا ۷۰۰ درصد جریان نامی (In) کنترل کرده و گشتاور راهاندازی را متناسب با بار موتور تنظیم میکند.
این سافتاستارتر بهصورت کامل از بایپس داخلی (Internal Bypass) بهره میبرد که پس از اتمام فرآیند استارت، مدار قدرت را مستقیماً به حالت خطی منتقل کرده و تلفات حرارتی را به حداقل میرساند. بدین ترتیب، بازده کلی سیستم افزایش یافته و طول عمر قطعات الکترونیکی و موتوری افزایش مییابد.
قلب تپندهی این دستگاه، واحد کنترلی دیجیتال با نمایشگر LCD چندمنظوره است که پارامترهای حیاتی مانند جریان، توان لحظهای، دمای موتور و زمان عملکرد را با دقت بالا نشان میدهد. این رابط کاربری امکان تنظیم ساده پارامترها را بدون نیاز به نرمافزار خارجی فراهم کرده است.
یکی از نقاط قوت اصلی ATS430D17S6، قابلیت مانیتورینگ هوشمند (Condition Monitoring) است. این سیستم بهصورت لحظهای وضعیت سلامت موتور را بررسی کرده و با فعالسازی آلارمهای پیشخطا، از آسیبهای احتمالی جلوگیری میکند. همچنین با بهرهگیری از فناوری Event Logging، تمام رخدادهای حفاظتی و عملکردی در حافظه داخلی ثبت میشوند.
از نظر ایمنی و حفاظت، این سافتاستارتر مجهز به مجموعهای کامل از حفاظتهای چندلایه شامل اضافهبار (OL)، قطع فاز (PHF)، خطای فاز معکوس (RPF)، اتصال زمین (GF)، زمان استارت بیشازحد (tOL) و افزایش دما (OH) است. این سطح از حفاظت در کمتر محصول مشابهی دیده میشود و عملکرد ایمن موتور را تضمین میکند.
در بخش ارتباطات صنعتی، ATS430D17S6 بهصورت پیشفرض دارای پورت Modbus RTU (RS485) است که ارتباط مستقیم با PLC، HMI و سیستمهای اسکادا را ممکن میسازد. این دستگاه همچنین از پروتکلهای ارتباطی پیشرفته برای یکپارچهسازی با سیستمهای هوشمند کارخانه (Smart Factory Integration) پشتیبانی میکند.
از لحاظ طراحی بدنه، این محصول با ابعاد ۲۷۳×۱۳۰×۱۶۹ میلیمتر و وزن ۲.۹ کیلوگرم، ساختاری فشرده و مستحکم دارد. جنس بدنه از مواد مقاوم در برابر حرارت و ضربه ساخته شده و درجه حفاظت IP20 را داراست.
جدول تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده یا عملکرد | توضیحات فنی |
|---|---|---|
| OL – اضافهبار موتور (Overload) | کلاس 10E، جریان ۰.۴ تا ۱.۵ × In | حفاظت دمای سیمپیچ موتور در برابر بار اضافی |
| OH – افزایش دما (Overheating) | دمای داخلی ۸۵°C | جلوگیری از آسیب به قطعات الکترونیکی داخلی |
| PHF – خطای فاز یا قطع فاز (Phase Fault) | تشخیص نامتعادلی یا قطع یکی از فازها | قطع خودکار خروجی برای محافظت از موتور |
| RPF – فاز معکوس (Reverse Phase Fault) | تشخیص ترتیب اشتباه فازها | جلوگیری از چرخش معکوس موتور در لحظه استارت |
| GF – خطای اتصال زمین (Ground Fault) | جریان نشتی بیش از حد مجاز | هشدار و قطع مدار در شرایط خطرناک |
| tOL – زمان استارت بیش از حد (Start Over Time) | ۱ تا ۶۰ ثانیه قابل تنظیم | محافظت در برابر افزایش بیش از حد مدت استارت موتور |
| SC – اتصال کوتاه (Short Circuit) | حفاظت سریع با قطع فوری مدار | جلوگیری از آسیبهای شدید به موتور و شبکه |
| PTC – ورودی سنسور حرارتی موتور | مقاومت تا ۷۵۰Ω | کنترل دمای موتور با استفاده از سنسور PTC خارجی |
| حافظه خطا (Fault Memory) | ۱۰ رویداد اخیر | ذخیره آخرین خطاها برای بررسی عملکرد سیستم |
سیستم خنکسازی هوشمند داخلی، فن را بر اساس دمای کاری کنترل میکند تا از اتلاف انرژی جلوگیری شود. این ویژگی در کنار بازده حرارتی بالا موجب افزایش طول عمر دستگاه و کاهش نیاز به تعمیرات میگردد.
از دیگر قابلیتهای مهم این مدل، پشتیبانی از مانیتورینگ انرژی (Power Monitoring) است که مقادیر انرژی مصرفی موتور را محاسبه و ذخیره میکند. این ویژگی برای بهینهسازی مصرف انرژی در پروژههای صنعتی بسیار ارزشمند است.
سافت استارتر ATS430D17S6 با استانداردهای بینالمللی IEC 60947-4-2، UL، CE، CCC و CSA سازگار بوده و در محیطهایی با دمای تا +۶۰°C و ارتفاع تا ۴۸۰۰ متر عملکرد مطمئن دارد.
شرکت صنعت روز بهعنوان تأمینکننده رسمی محصولات Schneider Electric در ایران، این مدل را با گارانتی ۱۸ ماهه، تضمین اصالت کالا، خدمات پس از فروش و پشتیبانی فنی ۲۴ ساعته عرضه میکند. مهندسان صنعت روز با ارائه مشاوره تخصصی، به شما کمک میکنند تا بهترین تنظیمات حفاظتی و ارتباطی را برای موتور خود انتخاب کنید.
کاربرد در صنایع مختلف:
پمپها و بوسترپمپها، کمپرسورها، فنهای صنعتی، خطوط نقاله، سیستمهای تهویه (HVAC)، ماشینآلات فرآیندی، صنایع فولاد، سیمان، نفت و گاز و مراکز داده (Data Center).
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر هوشمند سهفاز سری Altivar 430 |
| سری محصول | ATS430 – نسل جدید سافتاستارترهای هوشمند صنعتی |
| کد فنی کالا | ATS430D17S6 |
| توان موتور قابل کنترل | 7.5 کیلووات در 400 ولت – 9 کیلووات در 500 ولت |
| جریان نامی (Ie) | 17 آمپر (در دمای 40°C) |
| ولتاژ تغذیه قدرت (Ue) | 208 تا 600 ولت AC (±10%)، سهفاز، 50/60Hz |
| ولتاژ مدار فرمان (Us) | 110 تا 230 ولت AC (±10%)، 50/60Hz |
| نوع کاربرد | کنترل نرم استارت و توقف موتورهای آسنکرون در ماشینآلات صنعتی |
| نحوه اتصال | نصب در خط (In Line) با کنتاکتور خط – سازگار با هماهنگی Type 1 و Type 2 |
| درصد محدودسازی جریان استارت (Current Limit) | بین 150 تا 700 درصد جریان نامی (In) |
| بایپس داخلی (Internal Bypass) | دارد – فعالشونده خودکار پس از پایان استارت |
| نوع حفاظتها | حفاظت اضافهبار، قطع فاز، خطای فاز، اتصال زمین، زمان استارت بیشازحد، فاز معکوس، دمای بالا، جریان نشتی |
| حفاظت حرارتی موتور (Thermal Class) | کلاس 10E – حفاظت دقیق دمای سیمپیچ موتور |
| ورودی دیجیتال | 4 ورودی قابل برنامهریزی (STOP, RUN, DI3, DI4 – 24V DC) |
| خروجی رلهای | 2 خروجی رلهای (R1: NO/NC – R2: NO) |
| ورودی آنالوگ | 2 ورودی برای سنسور PTC1 و PTC2 |
| خروجی آنالوگ | 1 خروجی جریان (0–20mA / 4–20mA) یا ولتاژ (0–10V) قابل تنظیم |
| رابط ارتباطی | Modbus RTU از طریق RJ45 و ترمینال باز (DO, D1, COM, PE) |
| نمایشگر و کنترل پنل | دارد – نمایشگر LCD و LED برای تنظیم پارامترها و خطاها |
| قابلیتهای نرمافزاری | Power Monitoring، Condition Monitoring، Event Logging، Firmware Secure Update |
| سیستم سایبری و امنیتی | پشتیبانی از سختافزار ایمن (Cybersecure Hardware) و گزارش رخدادهای امنیتی |
| ابعاد (ارتفاع × عرض × عمق) | 273 × 130 × 169 میلیمتر |
| وزن خالص دستگاه | 2.9 کیلوگرم |
| درجه حفاظت (IP) | IP20 مطابق IEC 60947-4-2 |
| محدوده دمای کاری محیط | -25 تا +40°C بدون افت جریان / تا +60°C با افت 1٪ بهازای هر °C |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت جریان / تا 4800 متر با افت 1٪ بهازای هر 100 متر |
| گارانتی و خدمات | ۱۸ ماه شرکتی اشنایدر الکتریک – عرضه و پشتیبانی توسط شرکت صنعت روز |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
سری ATS430 نسل جدیدتر سافتاستارترهای اشنایدر است که علاوه بر کنترل گشتاور دیجیتال و بایپس داخلی، دارای واحد مانیتورینگ هوشمند، ثبت رخداد (Event Logging) و پورت ارتباطی Modbus RTU میباشد. درحالیکه سری ATS22 فاقد این امکانات دیجیتال و امنیتی است.
بله ✅ این مدل مجهز به پورت Modbus RTU (RS485) است و امکان برقراری ارتباط مستقیم با PLC، HMI و سیستمهای اسکادا (SCADA) را فراهم میکند. بهعلاوه، ورودیها و خروجیهای دیجیتال دستگاه قابل برنامهریزی برای هماهنگی کامل با سیستم کنترل هستند.
این سافتاستارتر دارای مجموعه حفاظتهای چندگانه ازجمله اضافهبار (OL)، قطع فاز (PHF)، خطای فاز معکوس (RPF)، اتصال زمین (GF)، افزایش دما (OH) و زمان استارت بیشازحد (tOL) است که امنیت کامل موتور و شبکه را تضمین میکند.
بله، طراحی این مدل بهطور ویژه برای کاربردهای گشتاور متغیر مانند پمپهای سانتریفیوژ، سیستمهای HVAC و فنهای صنعتی انجام شده است. کنترل دقیق گشتاور از آسیب مکانیکی به شافت و یاتاقانها جلوگیری میکند و عمر موتور را افزایش میدهد.
شرکت صنعت روز بهعنوان نماینده رسمی Schneider Electric در ایران، سافت استارتر ATS430D17S6 را با گارانتی ۱۸ ماهه، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته عرضه میکند. خدمات تخصصی نصب، راهاندازی و تنظیم پارامترها نیز توسط تیم فنی این شرکت ارائه میشود.
