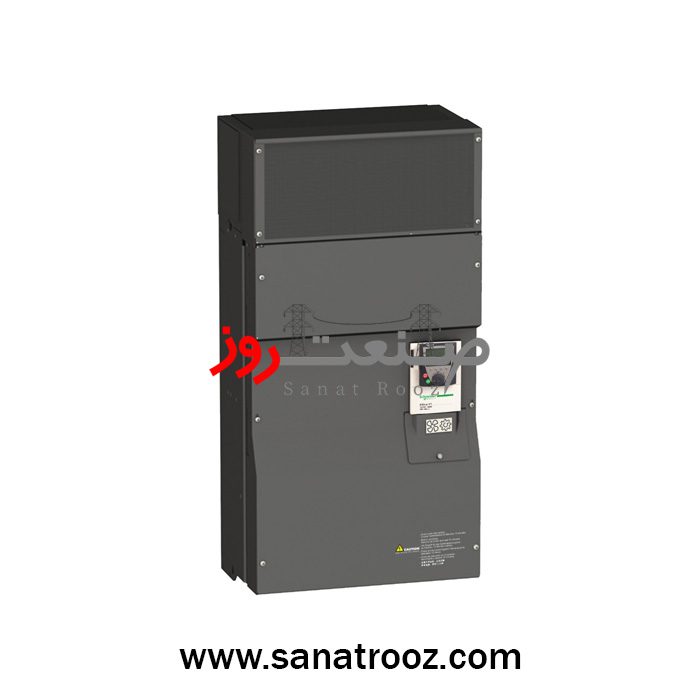

اینورتر ۱۶۰ کیلووات سه فاز ATV۶۱ اشنایدر
SPEED DRIVE 250 HP 460 V ATV61
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 160 کيلووات سه فاز ATV61 اشنایدر |
| سری محصول | Altivar 61 |
| کد فنی | ATV61HC16N4 |
| کاربرد تخصصی | پمپهای صنعتی بزرگ و سیستمهای تهویه سنگین |
| توان نامی موتور | 160 کیلو وات |
| معادل اسب بخار | 250 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز کاری | 323 تا 528 ولت |
| جریان خط در 380V | 289 آمپر |
| جریان خط در 480V | 275 آمپر |
| جریان خروجی نامی (HD) | 289 آمپر |
| جریان گذرای 60 ثانیه | حدود 376 آمپر |
| اضافه گشتاور | 130٪ به مدت 60 ثانیه |
| توان ظاهری | 190.2 kVA |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی پیشفرض | 2.5 کیلوهرتز |
| فرکانس کلیدزنی قابل تنظیم | 2 تا 8 کیلوهرتز |
| نوع کنترل موتور آسنکرون | Flux Vector بدون سنسور + V/F |
| کنترل موتور سنکرون | Vector بدون سنسور |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد (24V DC) |
| خروجی دیجیتال | 2 رله برنامهپذیر |
| پروتکلهای ارتباطی پایه | Modbus / CANopen |
| فیلتر EMC | کلاس C2 داخلی (EMC Level 3) |
| ابعاد (ارتفاع × عرض × عمق) | 1190 × 340 × 377 میلیمتر |
| درجه حفاظت | IP20 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | حدود 125 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 160 کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HC16N4 یک درایو صنعتی مخصوص پمپهای بزرگ با جریان خروجی 289 آمپر، کنترل برداری بدون سنسور و گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک است که عملکرد پایدار و کاهش مصرف انرژی را تضمین میکند.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۱۶۰ کیلووات سه فاز ATV61 اشنایدر راهکار تخصصی ایستگاههای پمپاژ منطقهای
اینورتر ۱۶۰ کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HC16N4 یک درایو صنعتی قدرتمند از سری Altivar 61 است که برای کاربردهای گشتاور متغیر مانند پمپهای فشار قوی، ایستگاههای آب منطقهای و سیستمهای تهویه صنعتی بسیار بزرگ طراحی شده است. جریان خروجی نامی ۲۸۹ آمپر و توان ظاهری ۱۹۰.۲ کیلو ولت آمپر، این مدل را به گزینهای مهندسی برای موتورهای ۱۶۰ کیلو وات در پروژههای مقیاس بزرگ تبدیل کرده است.
محدوده ولتاژ کاری ۳۲۳ تا ۵۲۸ ولت تضمین میکند که در شرایط نوسان شبکه صنعتی، عملکرد سیستم دچار افت نشود. این ویژگی در پروژههای شهری و صنعتی با بارهای پیوسته اهمیت بالایی دارد.
کنترل دقیق فشار و دبی با PID داخلی و کاهش مصرف انرژی در توانهای بالا
ATV61HC16N4 مجهز به کنترل برداری بدون سنسور (Flux Vector) و PID داخلی پیشرفته است که امکان کنترل دقیق فشار و دبی را بدون نیاز به کنترلر خارجی فراهم میکند. این ویژگی در بوستر پمپهای منطقهای و ایستگاههای انتقال آب باعث کاهش استهلاک مکانیکی و افزایش طول عمر سیستم میشود.
تحمل اضافه بار ۱۳۰ درصد به مدت ۶۰ ثانیه امکان استارت نرم موتورهای ۱۶۰ کیلو وات را فراهم میکند. فیلتر EMC کلاس C2 داخلی نیز نویز الکترومغناطیسی را کاهش داده و پایداری شبکه برق صنعتی را افزایش میدهد.
پشتیبانی از Modbus و CANopen امکان یکپارچهسازی کامل با PLC و سیستمهای BMS را فراهم میکند.
جدول مقایسه ۱۳۲ و ۱۶۰ کیلو وات (تصمیم سریع مهندسی)
| معیار | ۱۳۲ کیلو وات (HC13N4) | ۱۶۰ کیلو وات (HC16N4) |
|---|---|---|
| جریان خروجی | ۲۵۹ آمپر | ۲۸۹ آمپر |
| توان ظاهری | ۱۵۷.۳ kVA | ۱۹۰.۲ kVA |
| مناسب پروژه | پمپ بزرگ شهری | ایستگاه منطقهای بزرگ |
| مصرف انرژی | بهینه | بهینه در مقیاس بالا |
| ظرفیت موتور | ۱۳۲ kW | ۱۶۰ kW |
📌 اگر موتور شما ۱۶۰ کیلو وات است یا پروژه مقیاس منطقهای دارید، HC16N4 انتخاب صحیح مهندسی است.
کاربرد در صنایع مختلف
اینورتر ATV61HC16N4 در صنایع زیر بیشترین بازدهی را دارد:
ایستگاههای پمپاژ آب شهری و منطقهای
بوستر پمپهای فشار بسیار بالا
برجهای خنککننده نیروگاهی
سیستمهای تهویه مجتمعهای عظیم
صنایع نفت و گاز (پمپهای فرآیندی)
صنایع غذایی با گردش سیال بالا
نیروگاهها و سیستمهای خنککاری بزرگ
در پروژههایی که تمرکز بر کاهش مصرف انرژی و کنترل دقیق سیال است، سری ATV61 انتخاب مهندسی بهینه محسوب میشود.
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 160 کيلووات سه فاز ATV61 اشنایدر |
| سری محصول | Altivar 61 |
| کد فنی | ATV61HC16N4 |
| کاربرد تخصصی | پمپهای صنعتی بزرگ و سیستمهای تهویه سنگین |
| توان نامی موتور | 160 کیلو وات |
| معادل اسب بخار | 250 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز کاری | 323 تا 528 ولت |
| جریان خط در 380V | 289 آمپر |
| جریان خط در 480V | 275 آمپر |
| جریان خروجی نامی (HD) | 289 آمپر |
| جریان گذرای 60 ثانیه | حدود 376 آمپر |
| اضافه گشتاور | 130٪ به مدت 60 ثانیه |
| توان ظاهری | 190.2 kVA |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی پیشفرض | 2.5 کیلوهرتز |
| فرکانس کلیدزنی قابل تنظیم | 2 تا 8 کیلوهرتز |
| نوع کنترل موتور آسنکرون | Flux Vector بدون سنسور + V/F |
| کنترل موتور سنکرون | Vector بدون سنسور |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد (24V DC) |
| خروجی دیجیتال | 2 رله برنامهپذیر |
| پروتکلهای ارتباطی پایه | Modbus / CANopen |
| فیلتر EMC | کلاس C2 داخلی (EMC Level 3) |
| ابعاد (ارتفاع × عرض × عمق) | 1190 × 340 × 377 میلیمتر |
| درجه حفاظت | IP20 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | حدود 125 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
289 آمپر در حالت نامی صنعتی.
بله، برای بهرهبرداری مداوم صنعتی طراحی شده است.
سری ATV61 برای گشتاور متغیر و کاهش مصرف انرژی بهینهسازی شده، در حالی که سری ATV71 برای بارهای شوکدار Heavy Duty مناسبتر است.
بله، PID داخلی پیشرفته برای کنترل فشار و دبی دارد.
بله، از Modbus و CANopen پشتیبانی میکند.
