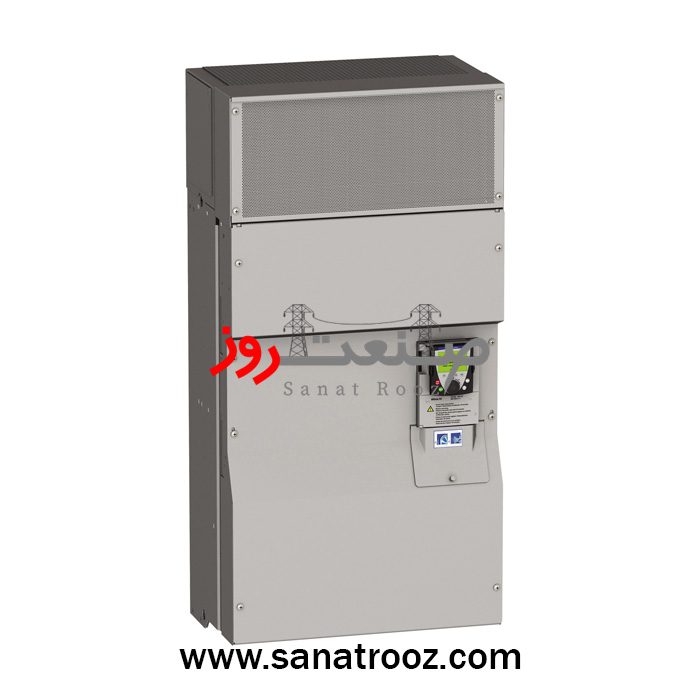

اینورتر ۲۵۰ کیلووات سه فاز ATV۶۱ اشنایدر
SPEED DRIVE 400 HP 460 V ATV61
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 250 کیلووات سه فاز ATV61 اشنایدر |
| سری محصول | ATV61 |
| کد فنی | ATV61HC25N4 |
| نوع کاربرد | مخصوص پمپ و سیستمهای تهویه (Pumping & Ventilation) |
| توان نامی موتور | 250 کیلو وات |
| توان معادل اسب بخار | 400 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| فرکانس ورودی | 50 تا 60 هرتز |
| جریان خط | 435 آمپر در 480V / 444 آمپر در 380V |
| جریان خروجی پیوسته | 481 آمپر در 2.5 کیلوهرتز |
| جریان گذرا حداکثر | 577 آمپر به مدت 60 ثانیه |
| توان ظاهری | 292.2 کیلوولت آمپر |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی | 2 تا 8 کیلوهرتز قابل تنظیم |
| نوع کنترل موتور آسنکرون | V/F انرژیسیوینگ، کنترل برداری بدون سنسور |
| کنترل موتور سنکرون | کنترل برداری بدون سنسور |
| گشتاور گذرا | 130٪ گشتاور نامی به مدت 60 ثانیه |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA قابل تنظیم) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد قابل برنامهریزی |
| خروجی رلهای | 2 عدد (NO/NC) |
| پروتکل ارتباطی استاندارد | Modbus و CANopen |
| فیلتر EMC | Level 3 EMC Filter داخلی |
| ابعاد (ارتفاع×عرض×عمق) | 1190 × 595 × 377 میلیمتر |
| درجه حفاظت | IP41 بالا / IP54 پایین / IP20 کلی |
| گارانتی | 18 ماه گارانتی شرکتی |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن کالا | 207 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 250 کیلو وات سه فاز ATV61 اشنایدر مدل ATV61HC25N4 یک درایو تخصصی برای پمپ و سیستمهای تهویه صنعتی است که با جریان خروجی 481 آمپر، الگوریتم بهینهسازی انرژی و کنترل PID داخلی عرضه میشود. مناسب پروژههای HVAC سنگین با گارانتی ۱۸ ماه شرکتی از صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۲۵۰ کیلو وات سه فاز ATV61 اشنایدر
اینورتر ۲۵۰ کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HC25N4 یک درایو صنعتی تخصصی از سری Altivar 61 است که بهطور ویژه برای کاربردهای پمپ، فن و سیستمهای تهویه مطبوع سنگین طراحی شده و برای بارهای گشتاور متغیر عملکردی بهینه ارائه میدهد. این مدل با توان نامی ۲۵۰ کیلو وات و جریان خروجی پیوسته ۴۸۱ آمپر، گزینهای مهندسیشده برای راهاندازی موتورهای بزرگ در ایستگاههای پمپاژ شهری، سیستمهای آبرسانی صنعتی، برجهای خنککننده، هواسازهای مرکزی و پروژههای HVAC سنگین محسوب میشود. ولتاژ کاری آن ۳۸۰ تا ۴۸۰ ولت سه فاز بوده و جریان خط آن در ۴۸۰ ولت برابر با ۴۳۵ آمپر است، همچنین جریان گذرای آن تا ۵۷۷ آمپر به مدت ۶۰ ثانیه میرسد که برای راهاندازی نرم و ایمن پمپهای بزرگ کاملاً مناسب است. این درایو با توان ظاهری ۲۹۲.۲ کیلوولت آمپر، فرکانس خروجی ۰.۱ تا ۵۰۰ هرتز و فرکانس کلیدزنی قابل تنظیم بین ۲ تا ۸ کیلوهرتز، انعطافپذیری بالایی در تنظیم عملکرد ارائه میدهد. سری ATV61 دارای پروفایل کنترلی ویژه برای بارهای گشتاور مربعی است که در سرعتهای پایین باعث کاهش مصرف انرژی میشود و همین موضوع آن را به انتخابی ایدهآل برای پروژههای بهینهسازی انرژی تبدیل کرده است. این مدل مجهز به الگوریتم Energy Saving V/F، سیستم کنترل هوشمند مصرف انرژی در بارهای جزئی، کاهش تلفات موتور در حالت بیباری و قابلیت Sleep/Wake برای پمپها است که در پروژههای تهویه و آبرسانی میتواند بین ۱۰ تا ۳۰ درصد صرفهجویی انرژی ایجاد کند. از نظر کنترل موتور، ATV61HC25N4 از کنترل V/F پیشرفته مخصوص پمپ، کنترل برداری بدون سنسور برای موتورهای آسنکرون و کنترل برداری برای موتورهای سنکرون پشتیبانی میکند و گشتاور گذرای ۱۳۰ درصدی به مدت ۶۰ ثانیه را برای راهاندازی فنها و پمپهای با اینرسی بالا فراهم میسازد. در حوزه قابلیتهای HVAC، این درایو دارای کنترل چند پمپ داخلی (Multi-Pump Function)، کنترل PID داخلی، امکان اتصال کارت توسعه BACnet برای سیستمهای مدیریت ساختمان، قابلیت مانیتورینگ فشار و دبی و مدیریت خودکار راهاندازی و توقف نرم است که در بسیاری از پروژههای متوسط میتواند نیاز به PLC مجزا را حذف کند. از نظر ایمنی و حفاظت نیز مجهز به حفاظت اضافه جریان، اتصال کوتاه، حفاظت حرارتی موتور، حفاظت افت و افزایش ولتاژ، تشخیص قطع فاز و فیلتر EMC داخلی Level 3 است که عملکرد پایدار و ایمن را در محیطهای صنعتی تضمین میکند. از لحاظ طراحی فیزیکی، این دستگاه با ابعاد ۱۱۹۰ میلیمتر ارتفاع، ۵۹۵ میلیمتر عرض و ۳۷۷ میلیمتر عمق و وزن ۲۰۷ کیلوگرم عرضه میشود و با درجه حفاظت IP20 (با گزینههای IP41 و IP54 در قسمتهای مختلف) برای نصب داخل تابلو صنعتی با تهویه اجباری طراحی شده است، بهطوری که در پروژههای صنعتی بزرگ بهراحتی قابل یکپارچهسازی در تابلوهای قدرت میباشد.
مقایسه مهندسی با مدل ATV71HC25N4
| ویژگی | ATV61HC25N4 | ATV71HC25N4 |
|---|---|---|
| کاربرد اصلی | پمپ و فن (HVAC) | بارهای سنگین صنعتی |
| گشتاور گذرا | ۱۳۰٪ | تا ۱۷۰٪ |
| الگوریتم Energy Saving | دارد | محدودتر |
| مناسب برای جرثقیل | خیر | بله |
| مناسب برای HVAC | بسیار ایدهآل | معمولی |
اگر پروژه شما تهویه یا پمپ است، ATV61 انتخاب هوشمندانهتر است.
اگر پروژه دارای بار ضربهای یا اینرسی بالا باشد، ATV71 گزینه مناسبتر خواهد بود.
کاربرد در صنایع مختلف
اینورتر ۲۵۰ کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HC25N4 در صنایع زیر بیشترین استفاده را دارد:
ایستگاههای پمپاژ آب شهری
صنایع نفت و پتروشیمی (سیستمهای خنککاری)
کارخانههای سیمان و فولاد (فنهای بزرگ)
سیستمهای تهویه صنعتی و هواسازهای مرکزی
برجهای خنککننده
خطوط انتقال سیالات
اگر کاربرد شما پمپ یا فن است، سری ATV61 انتخاب بهینهتر از ATV71 خواهد بود.
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 250 کیلووات سه فاز ATV61 اشنایدر |
| سری محصول | ATV61 |
| کد فنی | ATV61HC25N4 |
| نوع کاربرد | مخصوص پمپ و سیستمهای تهویه (Pumping & Ventilation) |
| توان نامی موتور | 250 کیلو وات |
| توان معادل اسب بخار | 400 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| فرکانس ورودی | 50 تا 60 هرتز |
| جریان خط | 435 آمپر در 480V / 444 آمپر در 380V |
| جریان خروجی پیوسته | 481 آمپر در 2.5 کیلوهرتز |
| جریان گذرا حداکثر | 577 آمپر به مدت 60 ثانیه |
| توان ظاهری | 292.2 کیلوولت آمپر |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی | 2 تا 8 کیلوهرتز قابل تنظیم |
| نوع کنترل موتور آسنکرون | V/F انرژیسیوینگ، کنترل برداری بدون سنسور |
| کنترل موتور سنکرون | کنترل برداری بدون سنسور |
| گشتاور گذرا | 130٪ گشتاور نامی به مدت 60 ثانیه |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA قابل تنظیم) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد قابل برنامهریزی |
| خروجی رلهای | 2 عدد (NO/NC) |
| پروتکل ارتباطی استاندارد | Modbus و CANopen |
| فیلتر EMC | Level 3 EMC Filter داخلی |
| ابعاد (ارتفاع×عرض×عمق) | 1190 × 595 × 377 میلیمتر |
| درجه حفاظت | IP41 بالا / IP54 پایین / IP20 کلی |
| گارانتی | 18 ماه گارانتی شرکتی |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن کالا | 207 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
خیر، این مدل مخصوص پمپ و فن طراحی شده و برای بارهای ضربهای بهتر است از سری ATV71 استفاده شود.
بله، با کارت توسعه BACnet یا Modbus TCP میتوان آن را به سیستم مدیریت ساختمان متصل کرد.
ATV61 برای بارهای گشتاور متغیر (HVAC) بهینه شده، در حالی که ATV71 برای کاربردهای صنعتی سنگین و گشتاور بالا طراحی شده است.
بله، دارای EMC Level 3 داخلی است.
بله، دارای قابلیت Multi-Pump Control داخلی میباشد.
