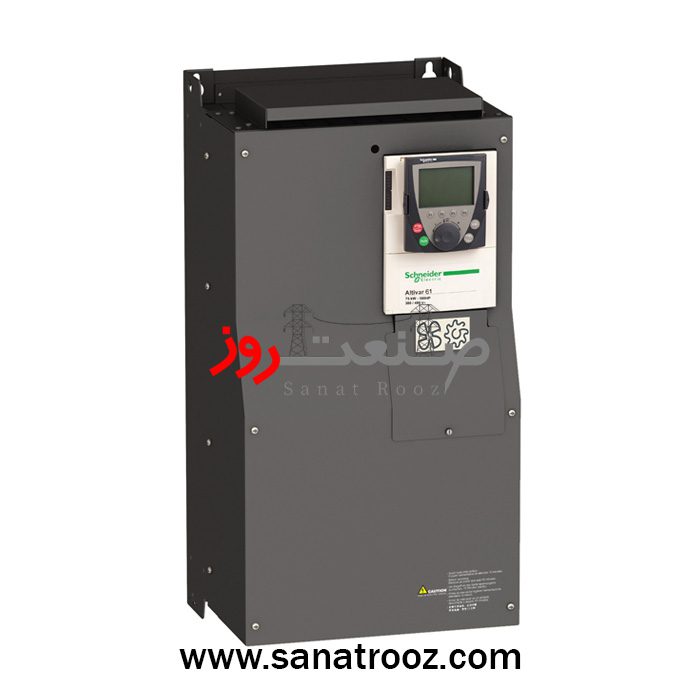

اینورتر ۷۵ کیلو وات سه فاز ATV۶۱ اشنایدر
SPEED DRIVE,100HP,460V,ATV61
با گارانتی
| برند | اشنایدر الکتریکSchneider Electric |
|---|---|
| نام محصول | اینورتر 75 کيلو وات سه فاز ATV61 اشنایدر |
| سری محصول | Altivar 61 |
| کد فنی | ATV61HD75N4 |
| توان نامی موتور | 75 کیلو وات |
| توان اسب بخار | 100 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| فرکانس ورودی | 50 تا 60 هرتز |
| جریان خط در 480V | 137 آمپر |
| جریان خط در 380V | 167 آمپر |
| جریان خروجی پیوسته در 460V | 124 آمپر |
| جریان خروجی پیوسته در 380V | 160 آمپر |
| جریان گذرای ماکزیمم | 192 آمپر (60 ثانیه) |
| توان ظاهری | 109.9 کیلو ولت آمپر |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ | 1 تا 16 کیلوهرتز (قابل تنظیم) |
| اضافه گشتاور گذرا | 130٪ به مدت 60 ثانیه |
| نوع کنترل موتور | Vector Control بدون سنسور / U/f |
| کنترل موتور سنکرون | Vector بدون سنسور |
| پورت ارتباطی داخلی | Modbus و CANopen |
| تعداد ورودی آنالوگ | 2 عدد (0-10V / 0-20mA) |
| تعداد خروجی آنالوگ | 1 عدد |
| تعداد ورودی دیجیتال | 7 عدد |
| تعداد خروجی دیجیتال | 2 رله |
| درجه حفاظت | IP20 / IP21 / IP41 / IP54 (بسته به نصب) |
| ابعاد (ارتفاع × عرض × عمق) | 630 × 320 × 290 میلیمتر |
| استانداردها | IEC 61800-5-1 / IEC 61800-3 / UL |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 44 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 75 کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HD75N4 یک درایو تخصصی سری Altivar 61 برای پمپهای فشار قوی و سیستمهای HVAC صنعتی است که با کنترل برداری بدون سنسور، اضافه بار 130 درصد و ارتباط Modbus/CANopen عملکرد پایدار، کاهش مصرف انرژی و کارکرد مداوم صنعتی را تضمین میکند؛ عرضه اورجینال با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۷۵ کیلو وات سه فاز ATV61 اشنایدر راهکار تخصصی پمپ و HVAC سنگین
اینورتر ۷۵ کیلو وات سه فاز ATV61 اشنایدر با کدفنی ATV61HD75N4 یک درایو صنعتی سری Altivar 61 است که بهطور ویژه برای کاربردهای گشتاور متغیر مانند پمپهای فشار قوی، فنهای صنعتی بزرگ و سیستمهای تهویه پیشرفته طراحی شده است. این مدل با توان نامی ۷۵ کیلو وات، جریان خروجی ۱۲۴ آمپر در ۴۶۰ ولت و توان ظاهری ۱۰۹.۹ کیلو ولت آمپر، برای پروژههای سنگین تاسیساتی و صنعتی عملکردی پایدار و بهینه ارائه میدهد.
طراحی این درایو بر پایه کنترل برداری بدون سنسور انجام شده است تا در بارهای متغیر، مصرف انرژی کاهش یافته و راندمان سیستم افزایش یابد. در پروژههایی که هزینه انرژی سهم بالایی از بهرهبرداری را تشکیل میدهد، استفاده از ATV61HD75N4 باعث بهینهسازی مصرف و کاهش استهلاک تجهیزات میشود.
مقایسه خلاصه با مدلهای ۵۵ و ۴۵ کیلو وات سری ATV61
| معیار | ATV61HD75N4 | ATV61HD55N4 | ATV61HD45N4 |
|---|---|---|---|
| توان | ۷۵ کیلو وات | ۵۵ کیلو وات | ۴۵ کیلو وات |
| جریان خروجی 460V | ۱۲۴ آمپر | ۹۶ آمپر | ۷۷ آمپر |
| توان ظاهری | ۱۰۹.۹ kVA | ۷۹ kVA | ۶۸.۵ kVA |
| کاربرد ایدهآل | HVAC سنگین | HVAC متوسط | HVAC سبک |
| مناسب ایستگاه پمپاژ بزرگ | ✅ | ⚠️ | ❌ |
کنترل پیشرفته، کاهش مصرف انرژی و یکپارچگی با سیستمهای اتوماسیون
مدل ATV61HD75N4 با کنترل برداری بدون سنسور و PID داخلی، امکان کنترل دقیق فشار، دبی و سرعت را بدون نیاز به کنترلر خارجی فراهم میکند. این ویژگی در ایستگاههای پمپاژ آب، بوستر پمپهای چند طبقه و چیلرهای صنعتی اهمیت بالایی دارد.
محدوده فرکانس خروجی ۰.۱ تا ۵۰۰ هرتز، تنظیم فرکانس سوئیچینگ تا ۱۶ کیلوهرتز و قابلیت تحمل اضافه بار ۱۳۰ درصد به مدت ۶۰ ثانیه، استارت نرم و بدون شوک مکانیکی را تضمین میکند.
پشتیبانی از پروتکلهای Modbus و CANopen نیز امکان اتصال مستقیم به PLC و سیستمهای BMS را فراهم میسازد و مدیریت مرکزی تجهیزات صنعتی را سادهتر میکند.
کاربرد در صنایع مختلف
اینورتر ۷۵ کیلو وات سه فاز ATV61 اشنایدر مدل ATV61HD75N4 در صنایع و پروژههای زیر کاربرد گسترده دارد:
ایستگاههای پمپاژ آب شهری و صنعتی
صنایع آب و فاضلاب
برجهای خنککننده بزرگ
سیستمهای تهویه مطبوع مرکزی (HVAC)
صنایع نفت، گاز و پتروشیمی (پمپهای فرآیندی)
صنایع غذایی و دارویی (سیستمهای سیرکولاسیون)
نیروگاهها و سیستمهای خنککاری صنعتی
کارخانههای تولیدی با فنهای فشار قوی
در پروژههایی که هدف اصلی کنترل دقیق دبی، کاهش مصرف انرژی و افزایش طول عمر موتور است، ATV61HD75N4 یک انتخاب کاملاً مهندسی و بهینه محسوب میشود.
مشخصات محصول
| برند | اشنایدر الکتریکSchneider Electric |
|---|---|
| نام محصول | اینورتر 75 کيلو وات سه فاز ATV61 اشنایدر |
| سری محصول | Altivar 61 |
| کد فنی | ATV61HD75N4 |
| توان نامی موتور | 75 کیلو وات |
| توان اسب بخار | 100 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| فرکانس ورودی | 50 تا 60 هرتز |
| جریان خط در 480V | 137 آمپر |
| جریان خط در 380V | 167 آمپر |
| جریان خروجی پیوسته در 460V | 124 آمپر |
| جریان خروجی پیوسته در 380V | 160 آمپر |
| جریان گذرای ماکزیمم | 192 آمپر (60 ثانیه) |
| توان ظاهری | 109.9 کیلو ولت آمپر |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ | 1 تا 16 کیلوهرتز (قابل تنظیم) |
| اضافه گشتاور گذرا | 130٪ به مدت 60 ثانیه |
| نوع کنترل موتور | Vector Control بدون سنسور / U/f |
| کنترل موتور سنکرون | Vector بدون سنسور |
| پورت ارتباطی داخلی | Modbus و CANopen |
| تعداد ورودی آنالوگ | 2 عدد (0-10V / 0-20mA) |
| تعداد خروجی آنالوگ | 1 عدد |
| تعداد ورودی دیجیتال | 7 عدد |
| تعداد خروجی دیجیتال | 2 رله |
| درجه حفاظت | IP20 / IP21 / IP41 / IP54 (بسته به نصب) |
| ابعاد (ارتفاع × عرض × عمق) | 630 × 320 × 290 میلیمتر |
| استانداردها | IEC 61800-5-1 / IEC 61800-3 / UL |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 44 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
ATV61 برای کاربردهای گشتاور متغیر مانند پمپ و فن طراحی شده و تمرکز آن بر کاهش مصرف انرژی است؛ در حالی که ATV71 برای بارهای گشتاور ثابت و شوکدار مانند جرثقیل و اکسترودر بهینهسازی شده است.
124 آمپر جریان پیوسته در 460 ولت.
بله، به دلیل PID داخلی و کنترل برداری بدون سنسور، گزینهای کاملاً مهندسی برای بوستر پمپهای صنعتی محسوب میشود.
بله، از پروتکلهای Modbus و CANopen پشتیبانی میکند.
بله، طراحی صنعتی و سیستم حفاظتی کامل آن برای عملکرد مداوم مناسب است.
