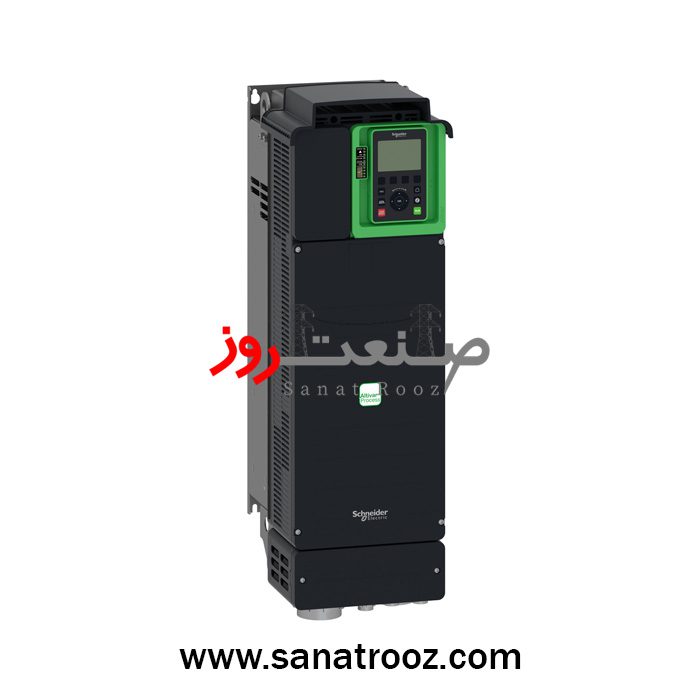

اینورتر ۴۵ کیلو وات سه فاز ATV۶۳۰ اشنایدر
variable speed drive, Altivar Process ATV600, ATV630, 45kW, 60hp, 380 to 480V, IP21, UL type 1
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 45 کیلو وات سه فاز ATV630 اشنایدر |
| سری محصول | Altivar Process ATV600 |
| کد فنی | ATV630D45N4 |
| توان موتور Normal Duty | 45 کیلو وات |
| توان موتور Heavy Duty | 37 کیلو وات |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| تلرانس ولتاژ | -15% تا +10% |
| فرکانس ورودی | 50 تا 60 هرتز (±5%) |
| جریان خروجی مداوم ND | 88 آمپر |
| جریان خروجی مداوم HD | 74.5 آمپر |
| جریان خط در 380V (ND) | 79.8 آمپر |
| جریان خط در 480V (ND) | 69.1 آمپر |
| درجه حفاظتی | IP21 / UL Type 1 |
| فیلتر EMC | داخلی C2 (50m) / C3 (150m) |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ نامی | 4 کیلوهرتز (قابل تنظیم 2 تا 12) |
| اضافه بار موقت | 1.1×In (ND) / 1.5×In (HD) برای 60 ثانیه |
| نوع کنترل موتور | آسنکرون / PM / سنکرون رلوکتانسی |
| عملکرد PID داخلی | دارد (Adjustable PID) |
| عملکرد چهار ربعی | ندارد |
| Braking Chopper داخلی | ندارد |
| ایمنی | STO – SIL3 |
| تعداد ورودی دیجیتال | 8 عدد |
| ورودی آنالوگ | 3 عدد (0-10V / 0-20mA) |
| خروجی آنالوگ | 2 عدد |
| خروجی رله | 3 عدد |
| ابعاد (HxWxD) | 673×226×271 میلیمتر |
| ارتفاع نصب بدون دریتینگ | تا 1000 متر |
| گارانتی | 18 ماه شرکتی اشنایدر الکتریک |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | 28.7 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 45 کیلو وات سه فاز ATV630 اشنایدر با کدفنی ATV630D45N4 یک درایو فرآیندی صنعتی با جریان خروجی 88 آمپر، کنترل PID داخلی، ایمنی STO سطح SIL3 و فیلتر EMC داخلی C2/C3 است که برای پمپ، فن و سیستمهای آب و فاضلاب طراحی شده و با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۴۵ کیلو وات سه فاز ATV630 اشنایدر
اینورتر ۴۵ کیلو وات سه فاز ATV630D45N4 از سری Altivar Process ATV600 اشنایدر الکتریک، یک درایو فرآیندی پیشرفته برای کاربردهای گشتاور ثابت و متغیر در صنایع آب و فاضلاب، نفت و گاز، تهویه صنعتی و خطوط تولید پیوسته است. این مدل با جریان خروجی مداوم ۸۸ آمپر در Normal Duty و ۷۴.۵ آمپر در Heavy Duty طراحی شده تا در بارهای پیوسته و شرایط کاری سخت، عملکردی پایدار و قابل اطمینان ارائه دهد.
پشتیبانی از ولتاژ ورودی ۳۸۰ تا ۴۸۰ ولت سه فاز با تلرانس منفی ۱۵٪ تا مثبت ۱۰٪، به همراه فرکانس خروجی ۰.۱ تا ۵۰۰ هرتز، امکان تطبیق دقیق با موتورهای آسنکرون و سنکرون PM را فراهم میکند. وجود فیلتر EMC داخلی مطابق دسته C2 و C3 باعث کاهش تداخل الکترومغناطیسی در شبکه صنعتی شده و THDI کمتر از ۴۸٪، کیفیت توان شبکه را در سطح استاندارد نگه میدارد
مزیتهای فنی ATV630D45N4 در پروژههای صنعتی
این مدل مجهز به کنترل برداری پیشرفته برای موتورهای آسنکرون و سنکرون رلوکتانسی است و با قابلیت اضافهبار تا ۱.۵ برابر جریان نامی در حالت Heavy Duty برای مدت ۶۰ ثانیه، پاسخ مناسبی در شرایط استارت سنگین یا تغییرات ناگهانی بار ارائه میدهد
وجود PID داخلی قابل تنظیم امکان کنترل مستقیم فشار، دبی یا سطح مخزن را بدون نیاز به کنترلر خارجی فراهم میکند؛ این موضوع در پروژههای پمپاژ صنعتی باعث کاهش هزینه تابلو و افزایش بهرهوری انرژی میشود. همچنین عملکرد ایمنی STO سطح SIL3 مطابق استانداردهای IEC، توقف ایمن موتور را تضمین میکند.
ابعاد ۶۷۳×۲۲۶×۲۷۱ میلیمتر و وزن خالص ۲۸.۷ کیلوگرم امکان نصب آسان در تابلوهای صنعتی استاندارد را فراهم میکند
حجم هوای خنککاری ۲۴۰ متر مکعب بر ساعت نیز نشاندهنده طراحی مناسب برای کارکرد مداوم در محیطهای صنعتی است.
جدول مقایسه مهندسی
ATV630D45N4 vs ATV930D45N4
| ویژگی | ATV630D45N4 | ATV930D45N4 |
|---|---|---|
| کاربرد اصلی | پمپ و فن فرآیندی | بارهای دینامیکی سنگین |
| Braking Chopper | ندارد | دارد |
| عملکرد چهار ربعی | ندارد | دارد |
| کنترل گشتاور | استاندارد برداری | پیشرفته High Performance |
| مناسب جرثقیل | خیر | بله |
| قیمت | اقتصادیتر | حرفهایتر |
اگر پروژه شما شامل پمپ، فن یا کاربرد فرآیندی است، ATV630 انتخاب اقتصادی و مهندسی صحیح است.
اگر نیاز به توقف سریع و ترمز دینامیکی دارید، سری ATV930 مناسبتر است.
کاربرد در صنایع مختلف
اینورتر ۴۵ کیلو وات ATV630D45N4 در صنایع زیر عملکردی بهینه دارد:
ایستگاههای پمپاژ آب و فاضلاب
سیستمهای تهویه و HVAC صنعتی
کمپرسورهای سانتریفیوژ
صنایع غذایی و خطوط انتقال سیالات
صنایع نفت و گاز (پمپ تزریق و ESP)
سیستمهای انتقال مواد در معادن
در پروژههایی که نیاز به کنترل پایدار سرعت، کاهش مصرف انرژی و افزایش طول عمر موتور وجود دارد، این مدل یک انتخاب مهندسی اقتصادی و قابل اعتماد محسوب میشود.
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 45 کیلو وات سه فاز ATV630 اشنایدر |
| سری محصول | Altivar Process ATV600 |
| کد فنی | ATV630D45N4 |
| توان موتور Normal Duty | 45 کیلو وات |
| توان موتور Heavy Duty | 37 کیلو وات |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| تلرانس ولتاژ | -15% تا +10% |
| فرکانس ورودی | 50 تا 60 هرتز (±5%) |
| جریان خروجی مداوم ND | 88 آمپر |
| جریان خروجی مداوم HD | 74.5 آمپر |
| جریان خط در 380V (ND) | 79.8 آمپر |
| جریان خط در 480V (ND) | 69.1 آمپر |
| درجه حفاظتی | IP21 / UL Type 1 |
| فیلتر EMC | داخلی C2 (50m) / C3 (150m) |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ نامی | 4 کیلوهرتز (قابل تنظیم 2 تا 12) |
| اضافه بار موقت | 1.1×In (ND) / 1.5×In (HD) برای 60 ثانیه |
| نوع کنترل موتور | آسنکرون / PM / سنکرون رلوکتانسی |
| عملکرد PID داخلی | دارد (Adjustable PID) |
| عملکرد چهار ربعی | ندارد |
| Braking Chopper داخلی | ندارد |
| ایمنی | STO – SIL3 |
| تعداد ورودی دیجیتال | 8 عدد |
| ورودی آنالوگ | 3 عدد (0-10V / 0-20mA) |
| خروجی آنالوگ | 2 عدد |
| خروجی رله | 3 عدد |
| ابعاد (HxWxD) | 673×226×271 میلیمتر |
| ارتفاع نصب بدون دریتینگ | تا 1000 متر |
| گارانتی | 18 ماه شرکتی اشنایدر الکتریک |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | 28.7 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
در حالت Normal Duty برابر 88 آمپر و در Heavy Duty برابر 74.5 آمپر است
بله، با PID داخلی و کنترل برداری، برای کنترل فشار و دبی در سیستمهای پمپاژ بسیار مناسب است.
خیر، این مدل فاقد چاپر ترمز داخلی است و برای کاربردهای چهار ربعی توصیه نمیشود
ATV930 دارای Braking Chopper داخلی و کنترل دینامیکی پیشرفته برای بارهای اینرسی بالا است، در حالی که ATV630 برای کاربردهای فرآیندی پایدار طراحی شده است.
بله، دارای Ethernet و Modbus TCP داخلی است و بهراحتی در سیستمهای اسکادا ادغام میشود
