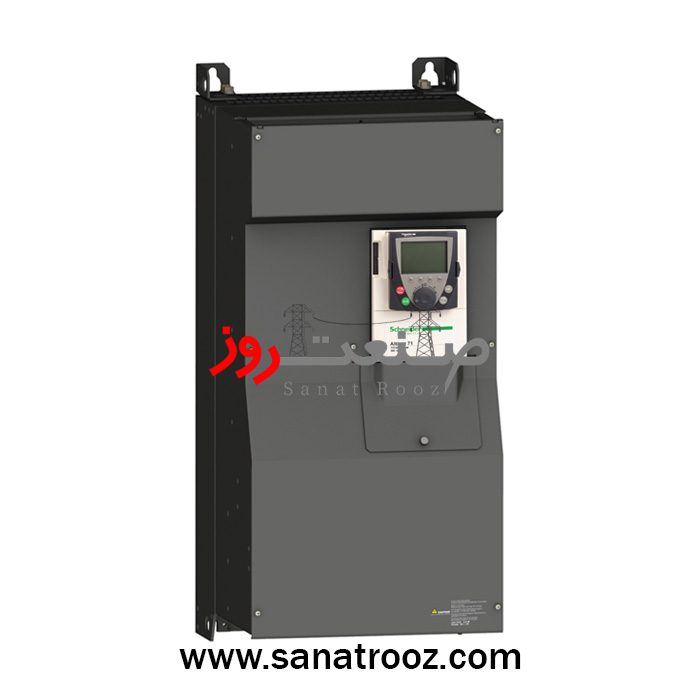

اینورتر ۱۳۲ کیلووات سه فاز ATV۷۱ اشنایدر
variable speed drive ATV71 - 132kW-200HP - 480V - EMC filter-graphic terminal
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 132 کیلو وات سه فاز ATV71 اشنایدر |
| سری محصول | Altivar 71 |
| کد فنی | ATV71HC13N4 |
| کاربرد تخصصی | ماشینآلات پیچیده و پرقدرت |
| توان نامی موتور | 132 کیلو وات |
| معادل اسب بخار | 200 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| جریان خط در 480V | 192 آمپر |
| جریان خط در 380V | 239 آمپر |
| جریان خروجی نامی | 259 آمپر (در 2.5 کیلوهرتز) |
| جریان گذرای 60 ثانیه | 388 آمپر |
| جریان گذرای 2 ثانیه | 427 آمپر |
| اضافه گشتاور | 170٪ برای 60 ثانیه / 220٪ برای 2 ثانیه |
| توان ظاهری | 157.3 kVA |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی پیشفرض | 2.5 کیلوهرتز |
| فرکانس کلیدزنی قابل تنظیم | 2.5 تا 8 کیلوهرتز (با دریتینگ) |
| کنترل موتور آسنکرون | V/F ، SFVC ، FVC با انکودر |
| کنترل موتور سنکرون | Vector بدون سنسور |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد (24V DC) |
| خروجی دیجیتال | 2 رله قابل تنظیم |
| پروتکل ارتباطی | Modbus / CANopen |
| ابعاد (ارتفاع×عرض×عمق) | 1190 × 340 × 377 میلیمتر |
| درجه حفاظت | IP20 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 116 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 132 کیلووات سه فاز ATV71 اشنایدر با کدفنی ATV71HC13N4 یک درایو Heavy Duty صنعتی با جریان خروجی 259 آمپر و تحمل گشتاور 170 تا 220 درصد است که برای صنایع فولاد، معادن و ماشینآلات سنگین طراحی شده و با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
اینورتر ۱۳۲ کیلو وات سه فاز ATV71 اشنایدر انتخاب تخصصی برای بارهای سنگین و شوکدار صنعتی
اینورتر ۱۳۲ کیلو وات سه فاز ATV71 اشنایدر با کدفنی ATV71HC13N4 یک درایو Heavy Duty واقعی از سری Altivar 71 است که برای کاربردهای گشتاور ثابت، بارهای اینرسی بالا و شوکهای مکانیکی طراحی شده است. جریان خروجی نامی ۲۵۹ آمپر، تحمل اضافه گشتاور ۱۷۰٪ به مدت ۶۰ ثانیه و حتی ۲۲۰٪ لحظهای، این مدل را به گزینهای مهندسی برای صنایع فولاد، معادن، جرثقیلها و ماشینآلات سنگین تبدیل کرده است.
این درایو برای پروژههایی که توقف ناگهانی یا افت گشتاور میتواند خسارت مالی ایجاد کند، یک انتخاب صنعتی مطمئن محسوب میشود.
کنترل برداری پیشرفته، تحمل اضافه بار بالا و عملکرد پایدار در شرایط سخت
ATV71HC13N4 مجهز به کنترل برداری پیشرفته (SFVC و FVC با انکودر) است که امکان کنترل دقیق گشتاور در دورهای پایین را فراهم میکند. این ویژگی در کاربردهایی مانند اکسترودرها، میکسرهای صنعتی سنگین و نوار نقالههای بار سنگین اهمیت حیاتی دارد.
قابلیت تحمل جریان گذرای ۳۸۸ آمپر در ۶۰ ثانیه و ۴۲۷ آمپر در ۲ ثانیه، عملکرد پایدار در استارتهای سنگین را تضمین میکند. محدوده ولتاژ ۳۲۳ تا ۵۲۸ ولت نیز باعث میشود این مدل در شرایط نوسان شبکه صنعتی دچار افت عملکرد نشود.
پشتیبانی از پروتکلهای Modbus و CANopen و امکان افزودن کارتهای ارتباطی صنعتی، این درایو را برای پروژههای اتوماسیون پیشرفته و یکپارچه با PLC کاملاً مناسب میکند.
جدول مقایسه تخصصی
ATV71HC13N4 vs ATV61HC13N4
| معیار مهندسی | ATV71HC13N4 | ATV61HC13N4 |
|---|---|---|
| نوع کاربرد | Heavy Duty (بار شوکدار) | گشتاور متغیر (پمپ و HVAC) |
| جریان خروجی نامی | ۲۵۹ آمپر | ۲۵۹ آمپر |
| اضافه گشتاور | ۱۷۰٪ (60s) / 220٪ (2s) | ۱۳۰٪ (60s) |
| مناسب جرثقیل | ✅ بله | ❌ خیر |
| مناسب بوستر پمپ | متوسط | ✅ عالی |
| کنترل حلقه بسته | کامل با انکودر | محدود |
| بهینهسازی انرژی | خوب | بسیار بالا |
| تحمل اینرسی بالا | بسیار مناسب | متوسط |
| کاربرد شاخص | فولاد، معدن، اکسترودر | ایستگاه پمپاژ |
📌 نتیجه تصمیم مهندسی:
برای بارهای شوکدار و گشتاور ثابت → ATV71HC13N4
برای کاربردهای پمپ و کاهش مصرف انرژی → ATV61HC13N4
کاربرد در صنایع مختلف
اینورتر ۱۳۲ کیلو وات سه فاز ATV71 اشنایدر مدل ATV71HC13N4 در صنایع زیر بیشترین بازدهی را دارد:
صنایع فولاد و خطوط نورد
معادن و صنایع سیمان
جرثقیلهای سقفی و دروازهای
اکسترودرهای پلاستیک و تزریق سنگین
آسیابها و میکسرهای صنعتی بزرگ
نوار نقالههای انتقال مواد با بار بالا
صنایع نفت، گاز و پتروشیمی (ماشینآلات فرآیندی سنگین)
در پروژههایی که بار شوکدار، اینرسی بالا و گشتاور ثابت وجود دارد، سری ATV71 نسبت به سری ATV61 انتخاب مهندسی دقیقتری محسوب میشود.
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 132 کیلو وات سه فاز ATV71 اشنایدر |
| سری محصول | Altivar 71 |
| کد فنی | ATV71HC13N4 |
| کاربرد تخصصی | ماشینآلات پیچیده و پرقدرت |
| توان نامی موتور | 132 کیلو وات |
| معادل اسب بخار | 200 HP |
| ولتاژ ورودی | 380 تا 480 ولت سه فاز |
| محدوده ولتاژ مجاز | 323 تا 528 ولت |
| جریان خط در 480V | 192 آمپر |
| جریان خط در 380V | 239 آمپر |
| جریان خروجی نامی | 259 آمپر (در 2.5 کیلوهرتز) |
| جریان گذرای 60 ثانیه | 388 آمپر |
| جریان گذرای 2 ثانیه | 427 آمپر |
| اضافه گشتاور | 170٪ برای 60 ثانیه / 220٪ برای 2 ثانیه |
| توان ظاهری | 157.3 kVA |
| فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس کلیدزنی پیشفرض | 2.5 کیلوهرتز |
| فرکانس کلیدزنی قابل تنظیم | 2.5 تا 8 کیلوهرتز (با دریتینگ) |
| کنترل موتور آسنکرون | V/F ، SFVC ، FVC با انکودر |
| کنترل موتور سنکرون | Vector بدون سنسور |
| ورودی آنالوگ | 2 عدد (±10V و 0-20mA) |
| خروجی آنالوگ | 1 عدد (0-10V یا 0-20mA) |
| ورودی دیجیتال | 7 عدد (24V DC) |
| خروجی دیجیتال | 2 رله قابل تنظیم |
| پروتکل ارتباطی | Modbus / CANopen |
| ابعاد (ارتفاع×عرض×عمق) | 1190 × 340 × 377 میلیمتر |
| درجه حفاظت | IP20 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 116 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
سری ATV71 برای بارهای گشتاور ثابت و شوکدار طراحی شده و تحمل گشتاور بالاتری دارد، در حالی که سری ATV61 برای گشتاور متغیر و بهینهسازی مصرف انرژی مناسبتر است.
259 آمپر در حالت نامی Heavy Duty.
بله، به دلیل تحمل 170٪ اضافه بار و 220٪ گشتاور لحظهای.
بله، از FVC با انکودر پشتیبانی میکند.
بله، طراحی صنعتی آن برای بهرهبرداری مداوم انجام شده است.
