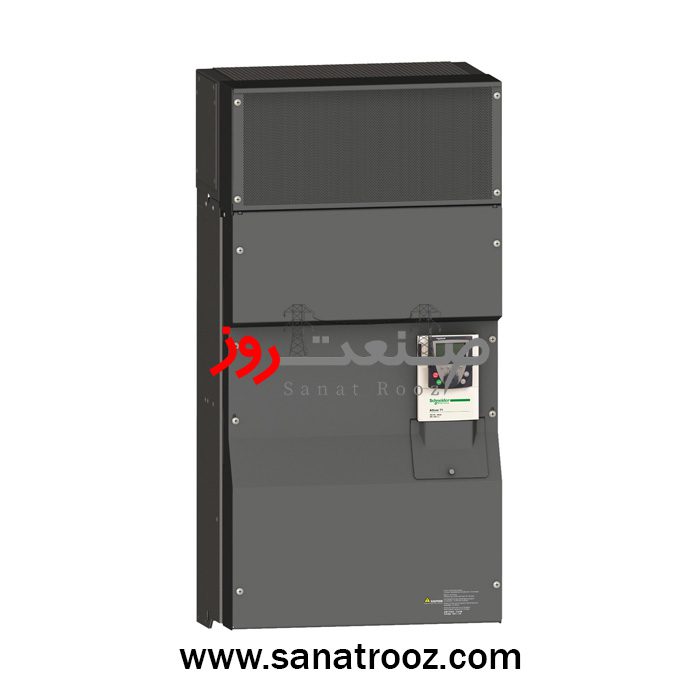

اینورتر ۴۰۰ کیلووات سه فاز ATV۷۱ اشنایدر
variable speed drive ATV71 - 400kW-600HP - 480V - EMC filter-graphic terminal
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 400 کیلووات سه فاز ATV71 اشنایدر |
| سری محصول | Altivar 71 |
| کد فنی | ATV71HC40N4 |
| توان نامی موتور | 400 کیلو وات |
| توان معادل | 600 HP |
| نوع تغذیه | سه فاز |
| ولتاژ ورودی | 380…480 ولت |
| محدوده ولتاژ مجاز | 323…528 ولت |
| جریان خط در 480V | حدود 580 آمپر |
| جریان خط در 380V | حدود 720 آمپر |
| جریان خروجی نامی | 770 آمپر در 2.5kHz |
| جریان گذرا 60 ثانیه | 1155 آمپر |
| جریان گذرا 2 ثانیه | 1270 آمپر |
| اضافه گشتاور کاری | 170٪ |
| اضافه گشتاور لحظهای | 220٪ |
| توان ظاهری | حدود 450 kVA |
| محدوده فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ | 2.5 تا 8 کیلوهرتز |
| نوع کنترل موتور | FVC با انکودر / SFVC / V/F |
| دقت کنترل سرعت | ±0.01٪ (حلقه بسته) |
| دقت کنترل گشتاور | ±5٪ |
| پورت ارتباطی داخلی | Modbus و CANopen |
| کارت توسعه | Profibus / Ethernet / DeviceNet |
| ورودی دیجیتال | 7 عدد |
| خروجی رلهای | 2 عدد |
| درجه حفاظت | IP20 |
| نوع نصب | نصب داخل تابلو صنعتی |
| ابعاد تقریبی | 1390×890×377 میلیمتر |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | حدود 340 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 400 کیلو وات سه فاز اشنایدر مدل ATV71HC40N4 یک درایو Heavy Duty با اضافه گشتاور 220٪ و کنترل برداری حلقه بسته است که برای جرثقیل، خطوط نورد و بارهای اینرسیدار طراحی شده و با عملکرد پایدار در شوک بار، انتخابی حرفهای برای صنایع سنگین محسوب میشود. این مدل بهصورت اورجینال با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک و تأمین تخصصی توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
اینورتر ۴۰۰ کیلو وات ATV71HC40N4؛ طراحی شده برای بارهای شوکدار و اینرسی بالا
اینورتر ۴۰۰ کیلو وات سه فاز اشنایدر مدل ATV71HC40N4 از سری Altivar 71 یک درایو Heavy Duty واقعی برای کاربردهای گشتاور ثابت و ضربهای است. این مدل با جریان خروجی نامی حدود ۷۷۰ آمپر و قابلیت اضافه گشتاور ۱۷۰٪ در شرایط کاری و ۲۲۰٪ در پیک لحظهای، توانایی تحمل شوک بارهای ناگهانی را دارد. در پروژههایی مانند جرثقیلهای صنعتی، خطوط نورد فولاد، آسیابهای سنگین و اکسترودرهای بزرگ، وجود جریان گذرای بالا تا بیش از ۱۲۰۰ آمپر باعث جلوگیری از افت سرعت و توقف ناگهانی فرآیند میشود. دامنه ولتاژ کاری ۳۸۰ تا ۴۸۰ ولت با محدوده مجاز ۳۲۳ تا ۵۲۸ ولت، عملکرد پایدار در شبکههای صنعتی نوسانی را تضمین میکند.
کنترل برداری پیشرفته FVC با دقت ±۰.۰۱٪ سرعت
ATV71HC40N4 مجهز به کنترل برداری حلقه بسته با انکودر (FVC) و کنترل برداری بدون سنسور (SFVC) است که دقت سرعت را به ±۰.۰۱٪ میرساند. این سطح از دقت در صنایع فولاد، تولید پلاستیک، سیمان و ماشینآلات سنگین که یکنواختی سرعت اهمیت حیاتی دارد، مزیت رقابتی ایجاد میکند. پاسخ دینامیکی سریع گشتاور، جلوگیری از افت سرعت در تغییرات ناگهانی بار و حفظ کیفیت تولید از ویژگیهای کلیدی این مدل است. محدوده فرکانس خروجی ۰.۱ تا ۵۰۰ هرتز و فرکانس سوئیچینگ قابل تنظیم تا ۸ کیلوهرتز، امکان تنظیم دقیق رفتار موتور را فراهم میکند. پشتیبانی از Modbus و CANopen و امکان افزودن کارتهای شبکه صنعتی، این درایو را برای پروژههای اتوماسیون پیشرفته کاملاً آماده میسازد.
جدول مقایسه تخصصی تصمیمساز
| پارامتر | ATV71HC40N4 | ATV61HC40N4 |
|---|---|---|
| نوع بار هدف | گشتاور ثابت و ضربهای | گشتاور متغیر (Pump/Fan) |
| اضافه بار | ۱۷۰٪ / ۲۲۰٪ | ۱۳۰٪ |
| مناسب جرثقیل | ✔ بله | ✖ خیر |
| مناسب پمپ و HVAC | قابل استفاده | ✔ بهینه |
| کنترل حلقه بسته با انکودر | ✔ کامل | محدود |
| تمرکز طراحی | Heavy Duty | Energy Saving |
🔎 نتیجه مهندسی:
برای پروژههای اینرسی بالا و شوک بار، ATV71HC40N4 انتخاب صحیح است.
کاربرد در صنایع مختلف
اینورتر ۴۰۰ کیلو وات سه فاز ATV71 اشنایدر با کدفنی ATV71HC40N4 در صنایع فولاد و نورد گرم، جرثقیلهای سقفی سنگین، آسیاب و سنگشکن، صنایع سیمان، کمپرسورهای فشار بالا، خطوط انتقال مواد با اینرسی زیاد و تجهیزات مکانیکی با گشتاور ثابت استفاده میشود. در پروژههایی که بار ضربهای، اینرسی بالا یا توقف و استارتهای مکرر وجود دارد، انتخاب سری ATV71 کاملاً مهندسی و ایمنتر از سری ATV61 خواهد بود.
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 400 کیلووات سه فاز ATV71 اشنایدر |
| سری محصول | Altivar 71 |
| کد فنی | ATV71HC40N4 |
| توان نامی موتور | 400 کیلو وات |
| توان معادل | 600 HP |
| نوع تغذیه | سه فاز |
| ولتاژ ورودی | 380…480 ولت |
| محدوده ولتاژ مجاز | 323…528 ولت |
| جریان خط در 480V | حدود 580 آمپر |
| جریان خط در 380V | حدود 720 آمپر |
| جریان خروجی نامی | 770 آمپر در 2.5kHz |
| جریان گذرا 60 ثانیه | 1155 آمپر |
| جریان گذرا 2 ثانیه | 1270 آمپر |
| اضافه گشتاور کاری | 170٪ |
| اضافه گشتاور لحظهای | 220٪ |
| توان ظاهری | حدود 450 kVA |
| محدوده فرکانس خروجی | 0.1 تا 500 هرتز |
| فرکانس سوئیچینگ | 2.5 تا 8 کیلوهرتز |
| نوع کنترل موتور | FVC با انکودر / SFVC / V/F |
| دقت کنترل سرعت | ±0.01٪ (حلقه بسته) |
| دقت کنترل گشتاور | ±5٪ |
| پورت ارتباطی داخلی | Modbus و CANopen |
| کارت توسعه | Profibus / Ethernet / DeviceNet |
| ورودی دیجیتال | 7 عدد |
| خروجی رلهای | 2 عدد |
| درجه حفاظت | IP20 |
| نوع نصب | نصب داخل تابلو صنعتی |
| ابعاد تقریبی | 1390×890×377 میلیمتر |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | حدود 340 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
تا حدود 1270 آمپر در پیک لحظهای برای مقابله با شوک بار.
بله، به دلیل اضافه گشتاور 220٪ و کنترل حلقه بسته دقیق.
ATV71 برای بارهای سنگین و ضربهای طراحی شده، ATV61 برای کاهش مصرف انرژی در پمپ و فن.
بله، از طریق Modbus و CANopen و کارتهای توسعه صنعتی.
بله، صنعت روز امکان تأمین نسخه اورجینال با گارانتی ۱۸ ماه شرکتی را فراهم میکند.
