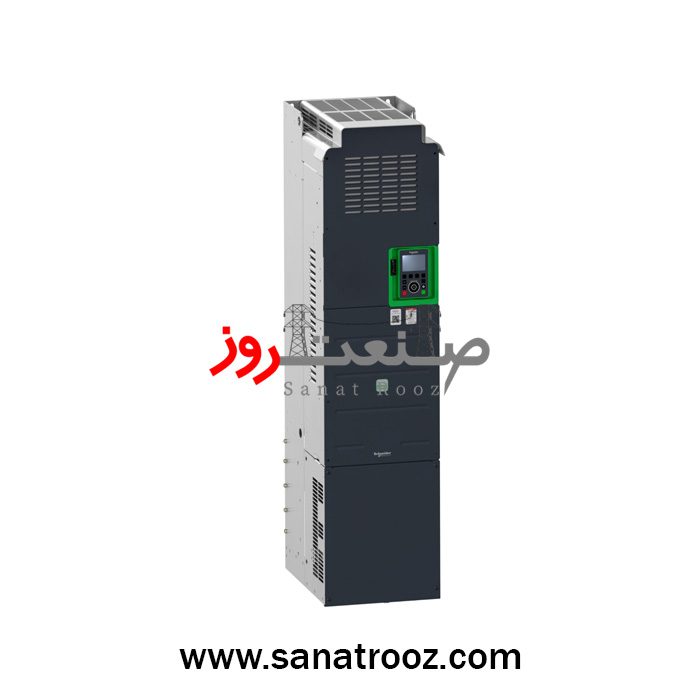

اینورتر ۱۳۲ کیلو وات سه فاز ATV۹۳۰ اشنایدر
variable speed drive, Altivar Process ATV900, ATV930, 132kW, 380 to 480V, with braking unit, IP20
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 132 کیلو وات سه فاز ATV930 اشنایدر |
| سری محصول | Altivar Process ATV900 – ATV930 |
| کد فنی | ATV930C13N4 |
| توان نامی (Normal Duty) | 132 کیلو وات |
| توان نامی (Heavy Duty) | 110 کیلو وات |
| ولتاژ ورودی نامی | 380 تا 480 ولت سه فاز |
| تلورانس ولتاژ | +10٪ / -15٪ |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان خروجی نامی (Normal Duty) | 250 آمپر در 4kHz |
| جریان خروجی نامی (Heavy Duty) | 211 آمپر در 4kHz |
| حداکثر جریان گذرا 60 ثانیه (ND) | 300 آمپر |
| حداکثر جریان گذرا 60 ثانیه (HD) | 317 آمپر |
| حداکثر جریان ورودی | 237 آمپر |
| جریان ورودی در 380V (ND) | 237 آمپر |
| جریان ورودی در 480V (ND) | 213 آمپر |
| توان ظاهری (ND) | 161.4 kVA |
| حداکثر فرکانس خروجی | 599 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 1 تا 8 کیلوهرتز |
| فرکانس سوئیچینگ نامی | 2.5 کیلوهرتز |
| نوع کنترل موتور | V/F – Vector – PM – SynRel |
| فیلتر EMC | داخلی |
| درجه حفاظت | IP21 / UL Type 1 |
| پروتکل ارتباطی داخلی | EtherNet/IP – Modbus TCP – Modbus |
| ابعاد (ارتفاع × عرض × عمق) | 1205 × 320 × 393 میلیمتر |
| دمای کاری بدون Derating | -15 تا +50 درجه سانتیگراد |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 104 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 132 کیلو وات سه فاز ATV930 اشنایدر مدل ATV930C13N4 با جریان خروجی واقعی 250 آمپر در حالت نرمال و تحمل اضافه بار 150 درصدی، انتخابی حرفهای برای کاربردهای سنگین صنعتی است. این محصول با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک و عرضه رسمی توسط شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۱۳۲ کیلو وات سه فاز ATV930 اشنایدر
اینورتر ۱۳۲ کیلو وات سه فاز ATV930 اشنایدر با کدفنی ATV930C13N4 یکی از قدرتمندترین درایوهای سری Process برند Schneider Electric است که برای کاربردهای فوقسنگین و بارهای دائم صنعتی طراحی شده است. این مدل در حالت Normal Duty جریان خروجی واقعی ۲۵۰ آمپر ارائه میدهد که برای موتورهای صنعتی بزرگ با بار پیوسته کاملاً ایدهآل است.
در حالت Heavy Duty جریان نامی ۲۱۱ آمپر بوده و توان ۱۱۰ کیلو وات را پشتیبانی میکند. قابلیت تحمل جریان گذرای ۳۰۰ آمپر در حالت نرمال و ۳۱۷ آمپر در حالت Heavy Duty به مدت ۶۰ ثانیه، این درایو را برای راهاندازی آسیابها، کمپرسورهای فشار قوی، فنهای سنگین و خطوط نورد فولاد بسیار مناسب میسازد.
ولتاژ ورودی ۳۸۰ تا ۴۸۰ ولت سه فاز با تلورانس +۱۰٪ و -۱۵٪، انعطافپذیری بالایی در شرایط شبکه صنعتی فراهم میکند. THDi کمتر از ۴۸٪ نشاندهنده کیفیت کنترل هارمونیک و سازگاری با شبکه برق صنعتی است.
حداکثر فرکانس خروجی ۵۹۹ هرتز و قابلیت تنظیم فرکانس سوئیچینگ بین ۱ تا ۸ کیلوهرتز امکان کنترل دقیق موتورهای آسنکرون، دائم مغناطیس (PM) و سنکرون رلوکتانسی (SynRel) را فراهم میکند. الگوریتم کنترل برداری پیشرفته، گشتاور پایدار حتی در سرعتهای پایین را تضمین میکند.
EtherNet/IP و Modbus TCP بهصورت داخلی روی دستگاه موجود هستند و نیاز به کارت افزونه ندارند. این ویژگی در پروژههای اتوماسیون صنعتی باعث کاهش هزینه و افزایش پایداری ارتباط میشود. همچنین امکان افزودن Profibus، Profinet، EtherCAT و CANopen از طریق ماژول فراهم است.
در حوزه ایمنی صنعتی، وجود توابع STO، SS1، SLS و SBC/SBT سطح بالایی از حفاظت عملکردی را فراهم میکند که برای خطوط تولید خودکار و ماشینآلات حساس ضروری است.
Brake Chopper داخلی کنترل دقیق انرژی ترمزی را تضمین کرده و امکان عملکرد چهار ربع (۴ Quadrant Operation) را فراهم میسازد.
این مدل در دمای محیطی تا ۵۰ درجه سانتیگراد بدون کاهش توان و تا ۶۰ درجه با Derating کار میکند. کلاس آلودگی 3C3 و 3S3 نشاندهنده مقاومت بالا در محیطهای صنعتی با گردوغبار و آلودگی شیمیایی است.
ابعاد ۱۲۰۵×۳۲۰×۳۹۳ میلیمتر و وزن خالص ۱۰۴ کیلوگرم اطلاعات حیاتی برای طراحی سازه تابلو و سیستم تهویه هستند.
🔹 اینورتر ATV930C13N4 صرفاً یک درایو ۱۳۲ کیلو وات نیست؛ بلکه یک پلتفرم کنترل صنعتی پیشرفته برای پروژههای سنگین Process با قابلیت مانیتورینگ انرژی، کنترل PID داخلی و ارتباط صنعتی یکپارچه است.
ظرفیت عملکرد (Performance Capacity)
| شاخص عملکرد | مقدار واقعی |
|---|---|
| توان نامی ND | ۱۳۲ کیلو وات |
| توان نامی HD | ۱۱۰ کیلو وات |
| جریان خروجی ND | ۲۵۰ آمپر |
| جریان خروجی HD | ۲۱۱ آمپر |
| جریان گذرای ND (60s) | ۳۰۰ آمپر |
| جریان گذرای HD (60s) | ۳۱۷ آمپر |
| حداکثر جریان ورودی | ۲۳۷ آمپر |
| حداکثر فرکانس خروجی | ۵۹۹ هرتز |
| راندمان | بالای ۹۸٪ |
| THDi | کمتر از ۴۸٪ |
| فرکانس سوئیچینگ | ۱ تا ۸ کیلوهرتز |
| توان ظاهری ND | ۱۶۱.۴ kVA |
نتیجه مهندسی:
در پروژههایی با گشتاور راهاندازی بالا، این مدل یکی از قویترین گزینههای سری ATV900 محسوب میشود.
کاربرد در صنایع مختلف
صنایع فولاد و نورد
صنایع سیمان و معدن
پتروشیمی و پالایشگاه
ایستگاههای پمپاژ بزرگ
خطوط تولید پیوسته سنگین
صنایع کاغذ و خمیر
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 132 کیلو وات سه فاز ATV930 اشنایدر |
| سری محصول | Altivar Process ATV900 – ATV930 |
| کد فنی | ATV930C13N4 |
| توان نامی (Normal Duty) | 132 کیلو وات |
| توان نامی (Heavy Duty) | 110 کیلو وات |
| ولتاژ ورودی نامی | 380 تا 480 ولت سه فاز |
| تلورانس ولتاژ | +10٪ / -15٪ |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان خروجی نامی (Normal Duty) | 250 آمپر در 4kHz |
| جریان خروجی نامی (Heavy Duty) | 211 آمپر در 4kHz |
| حداکثر جریان گذرا 60 ثانیه (ND) | 300 آمپر |
| حداکثر جریان گذرا 60 ثانیه (HD) | 317 آمپر |
| حداکثر جریان ورودی | 237 آمپر |
| جریان ورودی در 380V (ND) | 237 آمپر |
| جریان ورودی در 480V (ND) | 213 آمپر |
| توان ظاهری (ND) | 161.4 kVA |
| حداکثر فرکانس خروجی | 599 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 1 تا 8 کیلوهرتز |
| فرکانس سوئیچینگ نامی | 2.5 کیلوهرتز |
| نوع کنترل موتور | V/F – Vector – PM – SynRel |
| فیلتر EMC | داخلی |
| درجه حفاظت | IP21 / UL Type 1 |
| پروتکل ارتباطی داخلی | EtherNet/IP – Modbus TCP – Modbus |
| ابعاد (ارتفاع × عرض × عمق) | 1205 × 320 × 393 میلیمتر |
| دمای کاری بدون Derating | -15 تا +50 درجه سانتیگراد |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 104 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
در حالت Normal Duty برابر 250 آمپر و در Heavy Duty برابر 211 آمپر است که برای انتخاب کلید حفاظتی و کابل بسیار حیاتی است.
در حالت Heavy Duty تا 317 آمپر به مدت 60 ثانیه قابل تحمل است.
مدل 930 دارای Safety پیشرفته (SS1 و SLS)، اضافه بار 150٪ و قابلیت Process کاملتر است؛ در حالی که 630 بیشتر برای پمپ و فن استاندارد استفاده میشود.
بله، Modbus TCP و EtherNet/IP به صورت پیشفرض داخلی هستند.
برای صنایع فولاد، سیمان، پتروشیمی، معدن و خطوط تولید سنگین که بار دائم دارند.
