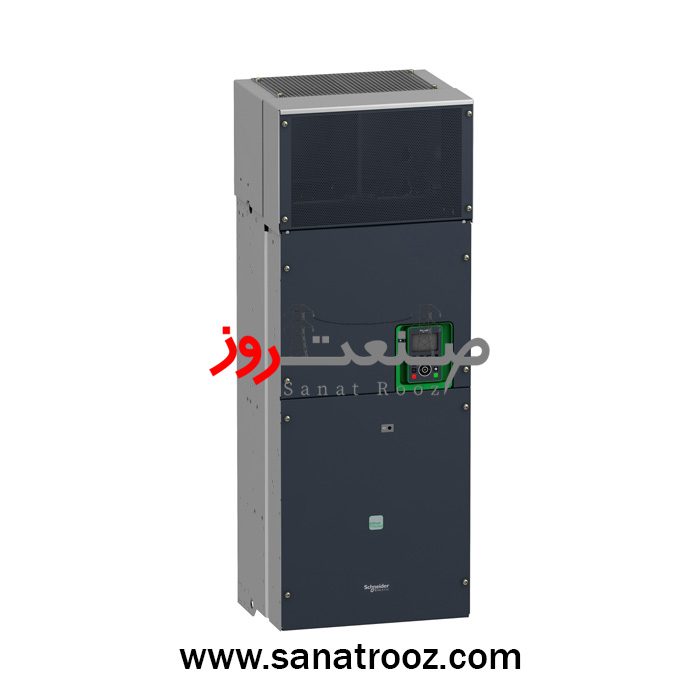

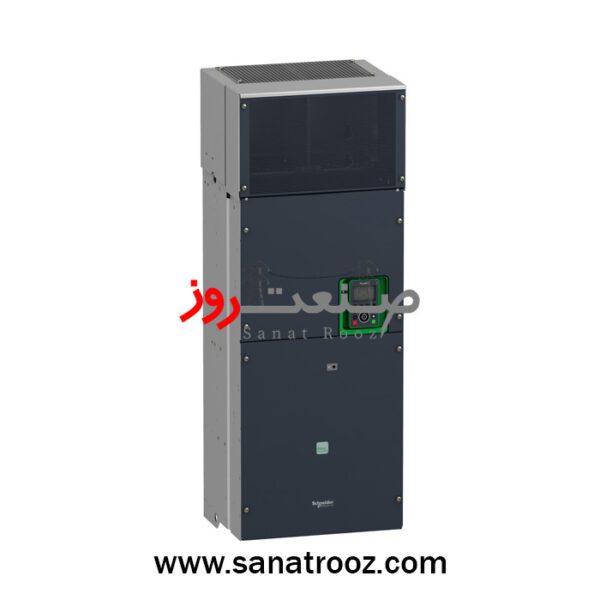

اینورتر ۲۲۰ کیلو وات سه فاز ATV۹۳۰ اشنایدر
variable speed drive, Altivar Process ATV900, ATV930, 220kW, 400 to 480V, with braking unit, IP00
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 220 کیلو وات سه فاز ATV930 اشنایدر |
| سری محصول | Altivar Process ATV900 – ATV930 |
| کد فنی | ATV930C22N4 |
| توان نامی (Normal Duty) | 220 کیلو وات |
| توان نامی (Heavy Duty) | 160 کیلو وات |
| ولتاژ ورودی نامی | 380 تا 480 ولت سه فاز |
| تلورانس ولتاژ | +10٪ / -15٪ |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان خروجی نامی (Normal Duty) | 427 آمپر در 2.5kHz |
| جریان خروجی نامی (Heavy Duty) | 302 آمپر در 2.5kHz |
| حداکثر جریان گذرا 60 ثانیه (ND) | 512 آمپر |
| حداکثر جریان گذرا 60 ثانیه (HD) | 453 آمپر |
| جریان ورودی در 380V (ND) | 397 آمپر |
| جریان ورودی در 480V (ND) | 324 آمپر |
| جریان ورودی در 380V (HD) | 296 آمپر |
| جریان ورودی در 480V (HD) | 246 آمپر |
| حداکثر جریان ورودی | 397 آمپر |
| توان ظاهری در 480V (ND) | 247 kVA |
| توان ظاهری در 480V (HD) | 187 kVA |
| حداکثر فرکانس خروجی | 599 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 1 تا 8 کیلوهرتز |
| فرکانس سوئیچینگ نامی | 2.5 کیلوهرتز |
| فیلتر EMC | داخلی |
| درجه حفاظت | IP00 / UL Type 1 |
| ابعاد (ارتفاع × عرض × عمق) | 1195 × 440 × 380 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 172 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
اینورتر 220 کیلو وات سه فاز ATV930 اشنایدر مدل ATV930C22N4 با جریان خروجی واقعی 427 آمپر در حالت نرمال و تحمل اضافه بار 150 درصدی در حالت Heavy Duty، یک درایو صنعتی فوقسنگین برای پروژههای فولاد، سیمان و معدن است. این محصول با گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک و عرضه رسمی توسط شرکت صنعت روز ارائه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
درایو ۲۲۰ کیلو وات سه فاز ATV930 اشنایدر
اینورتر ۲۲۰ کیلو وات سه فاز ATV930 اشنایدر با کدفنی ATV930C22N4 یکی از قدرتمندترین درایوهای سری Process از برند Schneider Electric است که برای کاربردهای فوقسنگین صنعتی طراحی شده است.
در حالت Normal Duty این مدل جریان خروجی واقعی ۴۲۷ آمپر در ۲.۵ کیلوهرتز ارائه میدهد؛ عددی که در توان ۲۲۰ کیلو وات بسیار تعیینکننده است و برای طراحی کلید اتوماتیک، باسبار و کابلکشی صنعتی اهمیت حیاتی دارد.
در حالت Heavy Duty جریان نامی ۳۰۲ آمپر بوده و توان ۱۶۰ کیلو وات را پشتیبانی میکند؛ یعنی دستگاه برای بارهای شوکی و استارتهای سنگین کاملاً مهندسی شده است.
تحمل جریان گذرای ۵۱۲ آمپر در حالت ND و ۴۵۳ آمپر در حالت HD به مدت ۶۰ ثانیه نشاندهنده ظرفیت فوقالعاده این مدل در راهاندازی آسیابهای سیمان، نورد فولاد، سنگشکنهای معدنی و کمپرسورهای فشار بالا است.
ولتاژ ورودی ۳۸۰ تا ۴۸۰ ولت سه فاز با تلورانس +۱۰٪ و -۱۵٪ انعطاف عملکردی بالایی در شرایط نوسان شبکه فراهم میکند. توان ظاهری در حالت ND برابر ۲۴۷ kVA است که بیانگر ظرفیت واقعی جذب انرژی در پروژههای سنگین است.
حداکثر فرکانس خروجی ۵۹۹ هرتز و قابلیت تنظیم فرکانس سوئیچینگ بین ۱ تا ۸ کیلوهرتز امکان کنترل دقیق موتورهای آسنکرون، دائم مغناطیس (PM) و سنکرون رلوکتانسی (SynRel) را فراهم میکند. الگوریتم Vector Control پیشرفته، گشتاور پایدار در سرعتهای پایین را تضمین میکند.
Brake Chopper داخلی کنترل دقیق انرژی ترمزی را ممکن ساخته و عملکرد چهار ربع کامل را پشتیبانی میکند؛ این ویژگی برای ماشینآلات اینرسی بالا حیاتی است.
EtherNet/IP و Modbus TCP بهصورت داخلی روی دستگاه موجود هستند و نیاز به کارت افزونه ندارند. این موضوع در پروژههای اتوماسیون صنعتی باعث کاهش هزینه و افزایش پایداری شبکه میشود.
در حوزه ایمنی، وجود توابع STO، SS1 و SLS این درایو را برای خطوط تولید خودکار و تجهیزات حساس به ایمنی مناسب میسازد.
این مدل دارای درجه حفاظت IP00 / UL Type 1 بوده و برای نصب در تابلو برق صنعتی طراحی شده است. ابعاد ۱۱۹۵×۴۴۰×۳۸۰ میلیمتر و وزن خالص ۱۷۲ کیلوگرم اطلاعات حیاتی برای طراحی سازه تابلو و سیستم تهویه هستند.
کلاس محیطی 3C3 و 3S3 نشاندهنده مقاومت بالا در برابر آلودگی صنعتی و گردوغبار است و عملکرد پایدار در شرایط سخت را تضمین میکند.
🔹 ATV930C22N4 صرفاً یک اینورتر ۲۲۰ کیلو وات نیست؛ بلکه یک پلتفرم کنترل Process صنعتی با مانیتورینگ انرژی، کنترل PID داخلی و ارتباط شبکه صنعتی یکپارچه برای پروژههای فوقسنگین است.
جدول مقایسه تصمیمساز
ATV930C22N4 vs ATV630C22N4
| شاخص | ATV930C22N4 | ATV630C22N4 |
|---|---|---|
| جریان ND | 427A | حدود 400A |
| اضافه بار | ۱۵۰٪ | ۱۲۰٪ |
| جریان گذرا | 512A | پایینتر |
| Safety پیشرفته | STO + SS1 + SLS | STO پایه |
| Ethernet داخلی | دارد | محدودتر |
| Brake داخلی | دارد | وابسته به مدل |
| مانیتورینگ انرژی | کامل Process | پایه |
| کاربرد هدف | صنایع فوق سنگین | پمپ و فن عمومی |
انتخاب مهندسی:
پروژههای فولاد، سیمان، معدن، پتروشیمی → ATV930C22N4
پروژههای عمومی پمپ و فن → ATV630C22N4
کاربرد در صنایع مختلف
صنایع فولاد و نورد سنگین
کارخانههای سیمان و آسیابهای صنعتی
معادن و سنگشکنهای بزرگ
پتروشیمی و پالایشگاه
ایستگاههای پمپاژ فشار بالا
صنایع کاغذ و خطوط تولید پیوسته سنگین
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | اینورتر 220 کیلو وات سه فاز ATV930 اشنایدر |
| سری محصول | Altivar Process ATV900 – ATV930 |
| کد فنی | ATV930C22N4 |
| توان نامی (Normal Duty) | 220 کیلو وات |
| توان نامی (Heavy Duty) | 160 کیلو وات |
| ولتاژ ورودی نامی | 380 تا 480 ولت سه فاز |
| تلورانس ولتاژ | +10٪ / -15٪ |
| فرکانس شبکه | 50 تا 60 هرتز |
| جریان خروجی نامی (Normal Duty) | 427 آمپر در 2.5kHz |
| جریان خروجی نامی (Heavy Duty) | 302 آمپر در 2.5kHz |
| حداکثر جریان گذرا 60 ثانیه (ND) | 512 آمپر |
| حداکثر جریان گذرا 60 ثانیه (HD) | 453 آمپر |
| جریان ورودی در 380V (ND) | 397 آمپر |
| جریان ورودی در 480V (ND) | 324 آمپر |
| جریان ورودی در 380V (HD) | 296 آمپر |
| جریان ورودی در 480V (HD) | 246 آمپر |
| حداکثر جریان ورودی | 397 آمپر |
| توان ظاهری در 480V (ND) | 247 kVA |
| توان ظاهری در 480V (HD) | 187 kVA |
| حداکثر فرکانس خروجی | 599 هرتز |
| فرکانس سوئیچینگ قابل تنظیم | 1 تا 8 کیلوهرتز |
| فرکانس سوئیچینگ نامی | 2.5 کیلوهرتز |
| فیلتر EMC | داخلی |
| درجه حفاظت | IP00 / UL Type 1 |
| ابعاد (ارتفاع × عرض × عمق) | 1195 × 440 × 380 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن خالص | 172 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
در حالت Normal Duty برابر 427 آمپر و در حالت Heavy Duty برابر 302 آمپر است. این عدد برای انتخاب کلید اتوماتیک، باسبار و کابلکشی بسیار مهم است.
در حالت Normal Duty تا 512 آمپر و در حالت Heavy Duty تا 453 آمپر به مدت 60 ثانیه قابل تحمل است.
مدل 930 دارای اضافه بار 150٪، Safety پیشرفته (SS1 و SLS)، Brake داخلی و مانیتورینگ انرژی Process است؛ در حالی که سری 630 بیشتر برای کاربردهای عمومی پمپ و فن طراحی شده است.
بله، Modbus TCP و EtherNet/IP به صورت داخلی تعبیه شدهاند و نیاز به کارت افزونه ندارند.
برای صنایع فولاد، سیمان، معدن، پتروشیمی و خطوط تولید سنگین با بار دائم بهترین انتخاب محسوب میشود.
