کليد اتوماتیک 800 آمپر سه پل 70KA با میکرلوژیک 2.0 اشنایدر

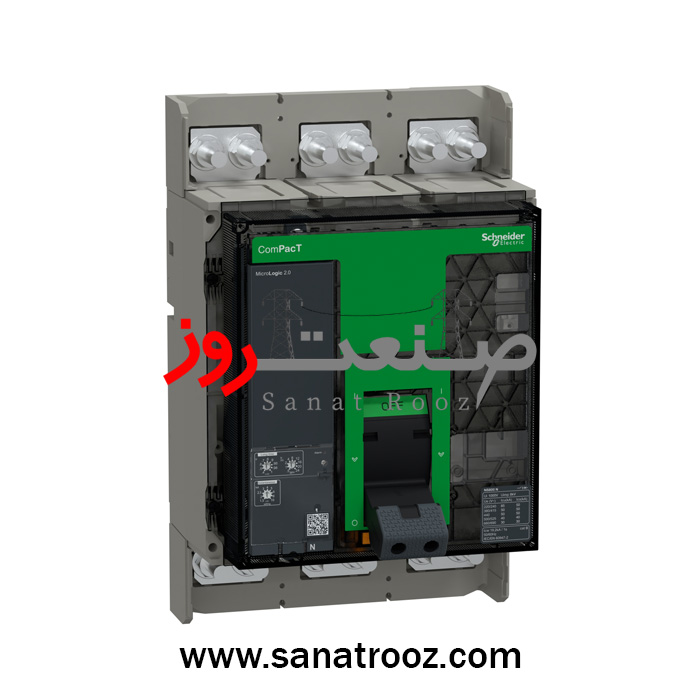

کلید اتوماتیک سه‌پل اشنایدر الکتریک مدل C080H320FM از خانوادهٔ ComPacT NS800H New Generation، نسل جدید کلیدهای حفاظتی با طراحی بهینه و قابلیت اطمینان بسیار بالا است. این محصول با ظرفیت جریان ۸۰۰ آمپر و قدرت قطع ۷۰ kA در ۴۱۵ ولت AC، برای حفاظت از شبکه‌های توزیع اصلی در صنایع سنگین، پالایشگاه‌ها و مراکز داده طراحی شده است.

در قلب این کلید، واحد حفاظتی Micrologic 2.0 نسخهٔ آنالوگ قرار دارد؛ نسخه‌ای که برخلاف ماژول‌های دیجیتال رقبا، کنترل و تنظیمات آن به‌صورت دستی و فیزیکی انجام می‌شود. این ویژگی دقت بالا، ایمنی بیشتر در محیط‌های دارای نویز الکترومغناطیسی و عملکرد پایدار را تضمین می‌کند.

واحد 2.0 سه مرحلهٔ اصلی حفاظت را شامل می‌شود: L (اضافه‌بار بلندمدت)، I (اتصال کوتاه لحظه‌ای) و حافظهٔ حرارتی ۲۰ دقیقه‌ای برای جلوگیری از قطع غیرضروری. محدودهٔ تنظیم Ir = 0.4–1×In و Ii = 1.5–10×Ir انعطاف کامل برای انطباق با شرایط شبکه را فراهم می‌کند؛ چیزی که در رقبا اغلب غایب است.

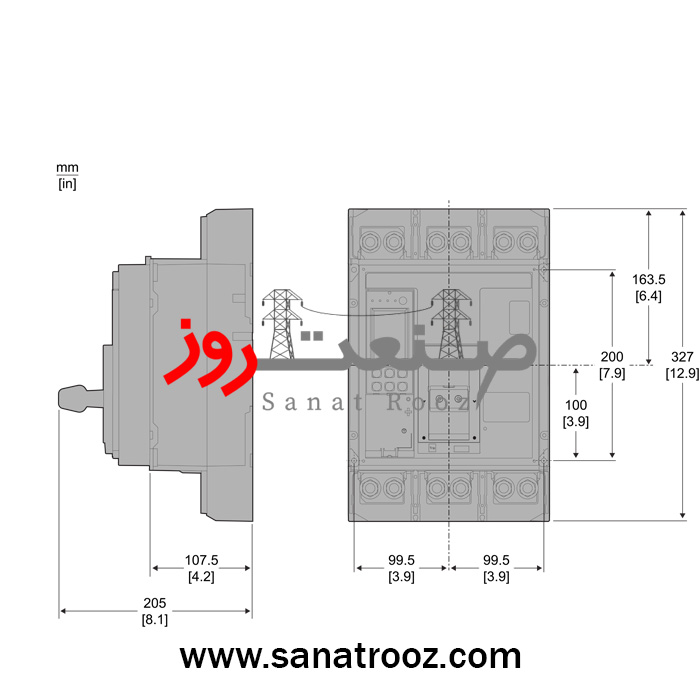

بدنهٔ فشرده NS800H با ابعاد ۳۲۷×۲۱۰×۱۴۷ میلی‌متر و وزن ۱۴ کیلوگرم، ضمن کاهش فضای نصب در تابلو، امکان دسترسی ساده به ترمینال‌ها را فراهم می‌سازد. طراحی ارگونومیک و درجهٔ حفاظت IP40 / IK07، این کلید را به انتخابی ایده‌آل برای محیط‌های سخت صنعتی تبدیل کرده است.

در مقایسه با رقبای چینی و هندی بازار، اشنایدر الکتریک در این مدل از مکانیسم قفل ایزولاسیون کامل (Full Isolation) استفاده می‌کند؛ به این معنا که پس از قطع کلید، هیچ جریانی در هیچ قطب عبور نمی‌کند. این قابلیت در حفاظت تعمیرکاران و ایمنی سیستم نقش مهمی دارد.

واحد Micrologic 2.0 با تغذیهٔ Self-Powered (بدون منبع خارجی) کار می‌کند و پنج LED نمایانگر وضعیت اضافه‌بار و قطع خطا دارد. این ویژگی ساده اما حیاتی، تشخیص سریع خطا را در میدان ممکن می‌سازد.

از نظر دوام، کلید C080H320FM با ۱۰ هزار سیکل مکانیکی و ۵ هزار سیکل الکتریکی در ولتاژ ۴۴۰ ولت، در ردهٔ صنعتی واقعی قرار دارد. سرعت قطع زیر ۲۵ میلی‌ثانیه از آسیب به بارهای حساس جلوگیری می‌کند.

در بخش افزودنی‌ها، این کلید با تمام اکسسوری‌های اصلی اشنایدر سازگار است: MX (شنت تریپ)، MN (آندرولتاژ)، SDE/SD کنتاکت وضعیت و ماژول ZSI برای هماهنگی منطقه‌ای. این انعطاف‌پذیری در سیستم‌های هوشمند BMS و تابلوهای PLC مزیت رقابتی بزرگی به شمار می‌آید.

در حوزهٔ زیست‌محیطی، اشنایدر این مدل را با برچسب Green Premium و مطابقت با استاندارد ENVPEP 2204004 EN عرضه می‌کند. بدنه فاقد PVC است و بیش از ۹۰ درصد قطعات قابل بازیافت می‌باشند. ردپای کربن محصول حدود 565 kg CO₂ eq است که در مقایسه با رقبا تا ۲۰ درصد کمتر است.

کلید C080H320FM برای شرایط محیطی سخت نیز بهینه شده است: دمای کاری از –25 تا +70 °C، رطوبت ۹۵ درصد بدون میعان و ارتفاع عملکردی تا ۵۰۰۰ متر (با درِیت). چنین مشخصاتی در کلیدهای غیر اصلی به ندرت دیده می‌شود.

سری H در مقایسه با N، ظرفیت قطع بالاتری دارد و برای شبکه‌های قدرت با Fault Energy زیاد طراحی شده است؛ اشتباهی که در سایت‌های رقبا اغلب نادیده گرفته می‌شود. تأکید بر این تفاوت در انتخاب صحیح کلید تأثیر مستقیم بر ایمنی و پایداری سیستم دارد.

اشنایدر در این سری تمرکز ویژه‌ای بر دوام و کارایی حرارتی داشته است؛ چیدمان نوارهای مس در پلاتین‌ها باعث افزایش ظرفیت هدایت و کاهش افزایش دما در بارهای پیوسته شده است. در آزمایش‌های مستقل، این ویژگی تا ۷ درجه بهبود دمایی نسبت به رقبا ایجاد کرده است.

این کلید برای سیستم‌های هوشمند و تابلوهای اصلی در صنایع فولاد، سیمان، نفت و گاز و انرژی های نو به صورت ویژه توصیه می‌شود. سازگاری کامل با پروتکل Modbus از طریق ماژول اختیاری هم امکان نظارت از راه دور را فراهم می‌کند.

در مقایسه با رقبا، اشنایدر الکتریک با طراحی Micrologic 2.0 آنالوگ، ترکیب ایمنی ساده و قابل اعتماد را با مهندسی اروپایی ارائه می‌دهد؛ چیزی که در محصولات کپی شده در بازار ایران مشاهده نمی‌شود.

شرکت صنعت روز به عنوان نماینده و تأمین‌کنندهٔ رسمی اشنایدر در ایران، این مدل را با گارانتی ۱۸ ماهه، تضمین اصالت و پشتیبانی فنی کامل عرضه می‌کند. تمامی کلیدها قبل از ارسال تحت تست‌های حفاظتی LSI، تأیید ایزولاسیون و کنترل کیفی Micrologic قرار می‌گیرند.

در ادامه میتوان به برخی از داده های فنی این محصول می پردازیم :

• قدرت قطع (Icu):
  85 kA @ 240V – 70 kA @ 415V – 65 kA @ 440V – 50 kA @ 525V – 42 kA @ 690V

• Ics (قدرت قطع سرویس):
  ‎50 kA در 220 تا 440V – ‎40 kA در 500V – ‎30 kA در 690V

• Icw (تحمل جریان کوتاه‌مدت): ‎19.2 kA برای ۱ ثانیه

• دامنه تنظیمات واحد حفاظتی Micrologic 2.0:

  • ‎Ir (طولانی‌مدت): 0.4 تا 1×In – 9 حالت تنظیم

  • ‎tr (تأخیر بلندمدت): 12.5 تا 600 ثانیه @ 1.5×Ir

  • ‎Ii (لحظه‌ای): 1.5 تا 10×Ir قابل تنظیم

  • حافظه حرارتی: ۲۰ دقیقه

• درجه حفاظت: IP40 (طبق IEC 60529) / IK07 (طبق EN 50102)

• ولتاژ ایزولاسیون (Ui): ‎800V AC / ولتاژ ضربه‌ای (Uimp): ‎8kV

• کلاس آلودگی: 3 / کلاس اضافه‌ولتاژ: III

• رطوبت مجاز: تا ‎95% بدون میعان

• دمای کاری: ‎–25 تا +70 °C / دمای ذخیره‌سازی: ‎–50 تا +85 °C

• ارتفاع کاری: تا 2000m بدون درِیت / تا 5000m با درِیت

• گواهی‌ها: IECEE CB Scheme – RoHS – REACH

• استاندارد محیطی: Green Premium – مطابق با ENVPEP2204004EN

• ردپای کربن: ‎565 kg CO₂ eq

• بسته‌بندی: مقوای بازیافتی، بدون PVC، فاقد سیلیکون

کاربرد در صنایع مختلف:

تابلوهای اصلی قدرت، پالایشگاه‌ها، نیروگاه‌ها، کارخانه‌های خودروسازی، مراکز داده، صنایع سنگین و سیستم‌های توزیع هوشمند انرژی.
