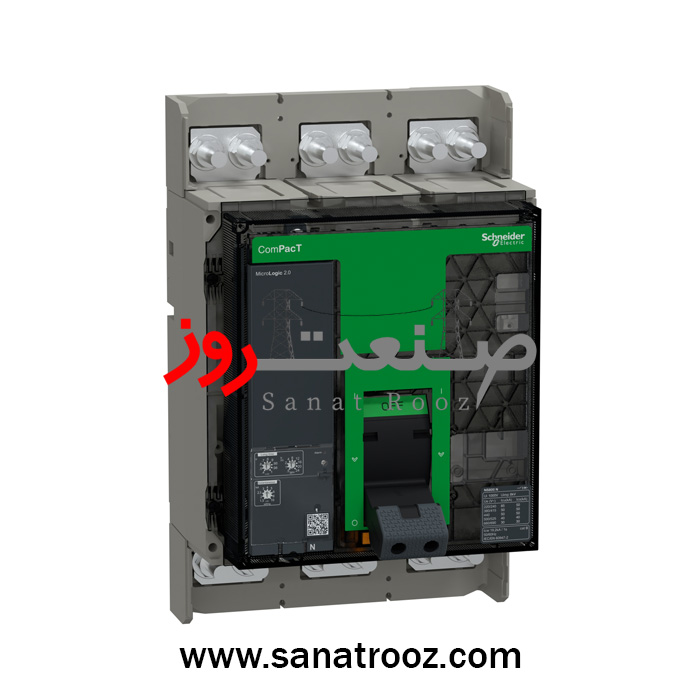

کليد اتوماتیک 800 آمپر سه پل 70KA با میکرلوژیک 5.0 اشنایدر

کلید اتوماتیک سه‌پل اشنایدر الکتریک مدل C080H350FM از خانواده‌ی ComPacT NS800H New Generation یکی از مقاوم‌ترین تجهیزات حفاظتی در کلاس صنعتی است. این کلید با قدرت قطع ۷۰ kA @ 415 V AC برای حفاظت از شبکه‌های سه‌فاز سنگین طراحی شده و با واحد حفاظتی Micrologic 5.0 (نسخه آنالوگ) دقت، سرعت و اطمینان بالا را ترکیب می‌کند.

در حالی که بسیاری از رقبا نوع Micrologic را به اشتباه دیجیتال معرفی می‌کنند، این مدل از نسخه‌ی آنالوگ ۵٫۰ استفاده می‌کند؛ یعنی پارامترها با دکمه‌های تنظیم مکانیکی کنترل می‌شوند و خبری از نمایشگر LCD نیست—ویژگی‌ای که در محیط‌های با نویز الکترومغناطیسی عملکردی مطمئن‌تر ارائه می‌دهد.

این کلید بر اساس استاندارد IEC 60947-2 تولید شده و در رده‌ی ایزولاسیون کامل (Full Isolation) قرار دارد؛ بنابراین علاوه بر حفاظت در برابر اضافه‌بار (L)، اتصال کوتاه کوتاه‌مدت (S) و اتصال لحظه‌ای (I) می‌تواند به عنوان کلید ایزولاتور نیز به‌کار رود.

واحد حفاظتی Micrologic 5.0 دارای محدوده تنظیم بسیار دقیق است: Ir = 0.4 تا 1×In، Isd = 1.5 تا 10×Ir و Ii = 2 تا 15×In؛ این یعنی می‌توان پاسخ حفاظتی را متناسب با شرایط واقعی شبکه تنظیم کرد. حافظه‌ی حرارتی ۲۰ دقیقه‌ای نیز مانع از قطع بی‌مورد در نوسانات لحظه‌ای می‌شود.

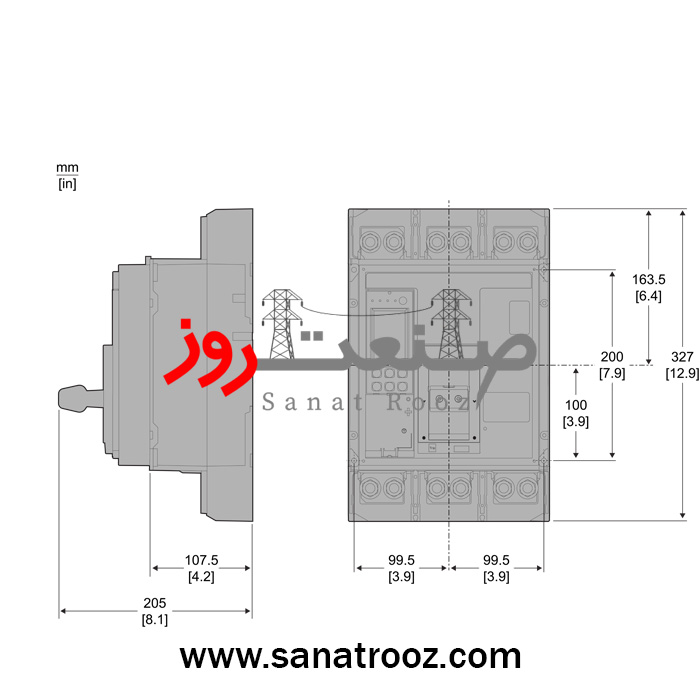

بدنه‌ی مقاوم و فشرده‌ی NS800H (با ارتفاع ۳۲۷ میلی‌متر و عمق ۱۴۷ میلی‌متر) باعث صرفه‌جویی در فضای تابلو می‌شود و طراحی ارگونومیک آن دسترسی سریع به ترمینال‌ها را ممکن می‌سازد. وزن خالص کلید ۱۴ کیلوگرم است و با درجه حفاظت IP40/IK07 برای شرایط سخت صنعتی بهینه شده است.

کلید C080H350FM با تغذیه‌ی Self-Powered کار می‌کند؛ یعنی انرژی مورد نیاز واحد Micrologic از جریان خط تأمین می‌شود و نیازی به منبع کمکی ندارد. این موضوع نه‌تنها سیم‌کشی را ساده‌تر می‌کند بلکه پایداری عملکرد را در قطعی برق تضمین می‌کند.

دوام مکانیکی ۱۰ هزار سیکل و دوام الکتریکی ۵ هزار سیکل در ۴۴۰ ولت نشان‌دهنده‌ی کیفیت بالا و طراحی طول‌عمر اشنایدر است. سرعت واکنش حفاظتی کمتر از ۲۵ میلی‌ثانیه باعث می‌شود دستگاه‌های پایین‌دست از آسیب جریان‌های اتصال کوتاه در امان بمانند.

کلید ComPacT NS800H با واحد Micrologic 5.0 امکان افزودن کامل لوازم جانبی مانند MX (شنت تریپ)، MN (آندرولتاژ)، کنتاکت SDE/SD و ماژول ZSI را دارد؛ ویژگی‌ای که در رقبا یا غایب است یا فقط برای مدل‌های دیجیتال در دسترس است.

در بخش محیط‌زیست، اشنایدر این مدل را با گواهی Green Premium ارائه می‌دهد. ردپای کربن آن طبق سند ENVPEP2204004EN برابر با ۵۶۴ کیلوگرم CO₂ eq است و بیش از ۹۰ ٪ قطعات آن قابل بازیافت‌اند. بدنه فاقد PVC بوده و با اهداف Net Zero ۲۰۵۰ هماهنگ است.

قابلیت کارکرد در دمای –25 تا +70 °C، رطوبت تا ۹۵ ٪ و ارتفاع تا ۵۰۰۰ متر (با درِیت) باعث شده C080H350FM در پروژه‌های سخت صنعتی مانند نیروگاه‌ها، پتروشیمی‌ها و تابلوهای اصلی توزیع قدرت، عملکردی بی‌نقص ارائه دهد.

در مقایسه با مدل C080N350FM (نسخه ۵۰ kA)، سری H ظرفیت قطع بالاتری دارد و برای شبکه‌هایی با خطاهای انرژی زیاد مناسب‌تر است؛ این تفاوت حیاتی باید هنگام انتخاب کلید مدنظر مهندسان قرار گیرد.

شرکت صنعت روز به‌عنوان تأمین‌کننده‌ی رسمی اشنایدر الکتریک در ایران، کلید C080H350FM را با گارانتی ۱۸ ماهه و تضمین اصالت کالا عرضه می‌کند. تمامی کلیدها پیش از ارسال از نظر پارامترهای LSI، قدرت قطع و تطابق ایزولاسیون بر اساس استاندارد IEC تست می‌شوند تا ایمنی کامل در سیستم برق صنعتی تضمین گردد.

تنظیمات LSI در Micrologic 5.0:

• Ir = 0.4–1 × In (۹ پله)
• tr = 12.5–600 s @ 1.5×Ir / 0.5–24 s @ 6×Ir
• Isd = 1.5–10×Ir (۹ پله)
• tsd = 0.1–0.4 s (I²t On) / 0–0.4 s (I²t Off)
• Ii = 2–15×In (قابل تنظیم / Off قابل انتخاب)

کاربرد در صنایع مختلف:

تابلوهای اصلی قدرت، مراکز داده، صنایع فولاد و سیمان، نیروگاه‌ها، پالایشگاه‌ها، خطوط تولید خودکار و سیستم‌های مانیتورینگ هوشمند انرژی.
