کلید اتوماتیک سه پل ۳۲ آمپر ۲۵KA اشنایدر با تریپ یونیت TMD
Circuit breaker, ComPacT NSX100B, 25kA/415VAC, 3 poles, TMD trip unit 32A
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 32 آمپر با قدرت قطع 25kA و تریپ یونیت TM-D |
| سری محصول | ComPacT NSX100B |
| کد فنی کالا | C10B3TM032 |
| نوع نصب | فیکس (Fixed Mounting) – نصب روی صفحه تابلو برق |
| ولتاژ عملکرد | 690 ولت AC در فرکانس 50/60 هرتز |
| کاربرد | حفاظت از مدارهای قدرت، توزیع برق و تابلوهای صنعتی |
| نوع فرمان | مکانیکی (Toggle) |
| سازگاری با کلید | سازگار با شنتتریپ، موتورکلید و ماژولهای جانبی سری NSX |
| نوع ولتاژ تغذیه | سهفاز AC |
| مصرف انرژی | حدود 4.03 وات |
| طراحی | بدنه فشرده با ابعاد 105×161×86 میلیمتر |
| ایمنی | حفاظت LI (حرارتی + مغناطیسی) مطابق IEC 60947-2 |
| کاربری | مناسب برای تابلو برقهای صنعتی و سیستمهای موتوری |
| سرعت عملکرد | قطع مدار در کمتر از 10 میلیثانیه |
| قابلیت کنترل | دارای 5 اسلات برای افزودن تجهیزات کنترلی |
| دوام مکانیکی | 50,000 سیکل |
| نوع حفاظت | IP40 مطابق IEC 60529 – IK07 مطابق IEC 62262 |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 30,000 سیکل / مکانیکی: 50,000 سیکل |
| گشتاور نصب توصیهشده | 3 تا 5 نیوتنمتر |
| تعداد کنتاکت (موقعیت) | 3 پل (سه فاز) |
| قطر نصب | 35 میلیمتر |
| قابلیت اضافه شدن | پشتیبانی کامل از اکسسوریهای سری NSX |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه گارانتی رسمی Schneider Electric |
| وزن کالا | 2.05 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک سه پل اشنایدر الکتریک مدل C10B3TM032 از سری ComPacT NSX100B با قدرت قطع ۲۵kA و حفاظت TM-D، برای حفاظت دقیق مدارهای سهفاز طراحی شده است. این کلید با بدنه مقاوم، طراحی فشرده و عملکرد هوشمند، انتخابی مطمئن برای تابلو برقهای صنعتی است. عرضهشده توسط شرکت صنعت روز با گارانتی رسمی Schneider Electric.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک سه پل ۳۲ آمپر 25KA اشنایدر با تریپ یونیت TMD مدل فنی C10B3TM032

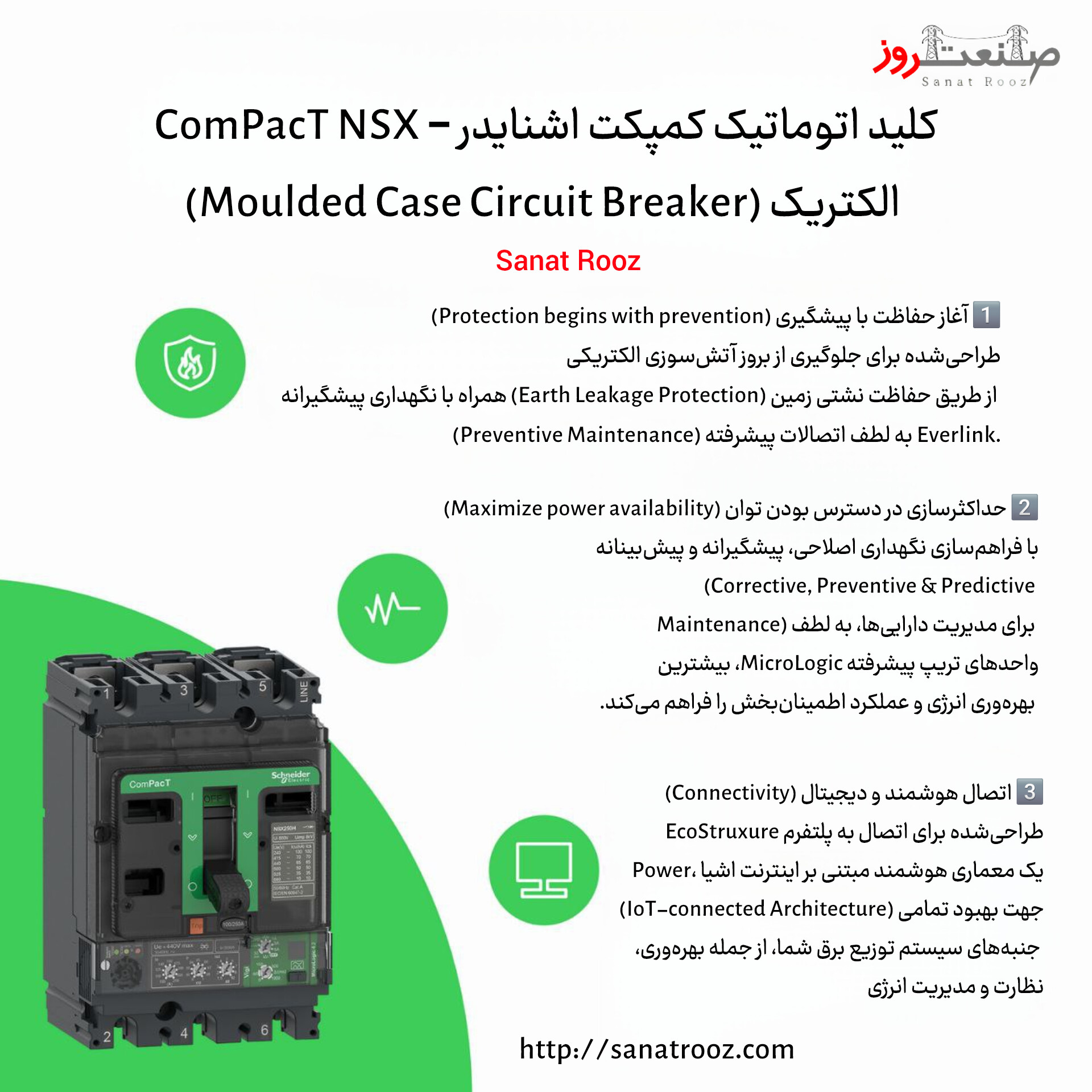

کلید اتوماتیک سه پل اشنایدر الکتریک مدل C10B3TM032 از سری پیشرفتهی ComPacT NSX100B، یکی از کاربردیترین تجهیزات حفاظتی در رنج ۳۲ آمپر با قدرت قطع ۲۵kA در ولتاژ ۴۱۵ ولت AC است. این کلید برای حفاظت از مدارهای سهفاز در تابلوهای صنعتی، مراکز توزیع انرژی و سیستمهای موتوری طراحی شده و با تریپ یونیت هوشمند TM-D، عملکردی سریع، دقیق و ایمن ارائه میدهد. ساختار فشرده، بدنه مقاوم از جنس پلیآمید تقویتشده، و سازگاری با استاندارد جهانی IEC 60947-2 باعث شده تا این مدل در پروژههای صنعتی سنگین و فضاهای محدود بهعنوان گزینهای قابل اعتماد انتخاب شود.
تریپ یونیت TM-D (Thermal-Magnetic Device) ترکیبی از دو سیستم حفاظتی پیشرفته را در خود جای داده است. بخش حرارتی، جریانهای طولانیمدت بیش از حد را تشخیص داده و از تجهیزات در برابر داغی و آسیب جلوگیری میکند، در حالی که بخش مغناطیسی مدار را در کمتر از ۱۰ میلیثانیه هنگام اتصال کوتاه قطع میکند. این فناوری هوشمند، پایداری مدار و ایمنی کامل تجهیزات را تضمین کرده و از خطاهای ناشی از اضافهبار یا شوکهای الکتریکی جلوگیری مینماید.
طراحی ارگونومیک این کلید با ابعاد ۱۰۵×۱۶۱×۸۶ میلیمتر، گشتاور نصب استاندارد ۳ تا ۵ نیوتنمتر و نصب فیکس (Fixed Mounting)، موجب سهولت نصب در تابلوهای توزیع شده است. همچنین سازگاری کامل با تجهیزات جانبی سری NSX نظیر شنتتریپ، آندرولتاژ، موتورکلید و کنتاکت کمکی، امکان ارتقای عملکرد و کنترل هوشمند مدار را فراهم میسازد. این مدل با گواهیهای Green Premium، RoHS، REACh و EAC تأیید شده و در محدوده دمایی –۲۵ تا +۷۰ درجه سانتیگراد عملکرد کاملاً پایداری دارد.
کاربردها و ویژگیهای صنعتی کلید C10B3TM032
کلید اتوماتیک سه پل NSX100B اشنایدر الکتریک بهدلیل دوام مکانیکی ۵۰٬۰۰۰ سیکل و عمر الکتریکی ۳۰٬۰۰۰ سیکل، در پروژههایی که نیاز به حفاظت مداوم و طولانیمدت دارند بهکار میرود. این مدل گزینهای ایدهآل برای استفاده در تابلو برقهای صنعتی، سیستمهای HVAC، مراکز داده (Data Center)، خطوط تولید خودکار، تأسیسات ساختمانی و شبکههای توزیع انرژی شهری است. قدرت قطع ۲۵kA و تریپ یونیت قابل تنظیم ۰٫۷ تا ۱×In، امکان انطباق با شرایط کاری مختلف را فراهم کرده و از آسیبهای ناشی از نوسانات شدید جلوگیری میکند.
این کلید با رعایت کامل استانداردهای جهانی و ارائه گارانتی ۱۸ ماهه شرکتی Schneider Electric، توسط شرکت صنعت روز بهصورت مستقیم عرضه میشود. صنعت روز با ارائه تجهیزات اورجینال اشنایدر، مشاوره فنی تخصصی و پشتیبانی ۲۴ ساعته، مرجع معتبر تأمین تجهیزات برق و اتوماسیون صنعتی در ایران است.

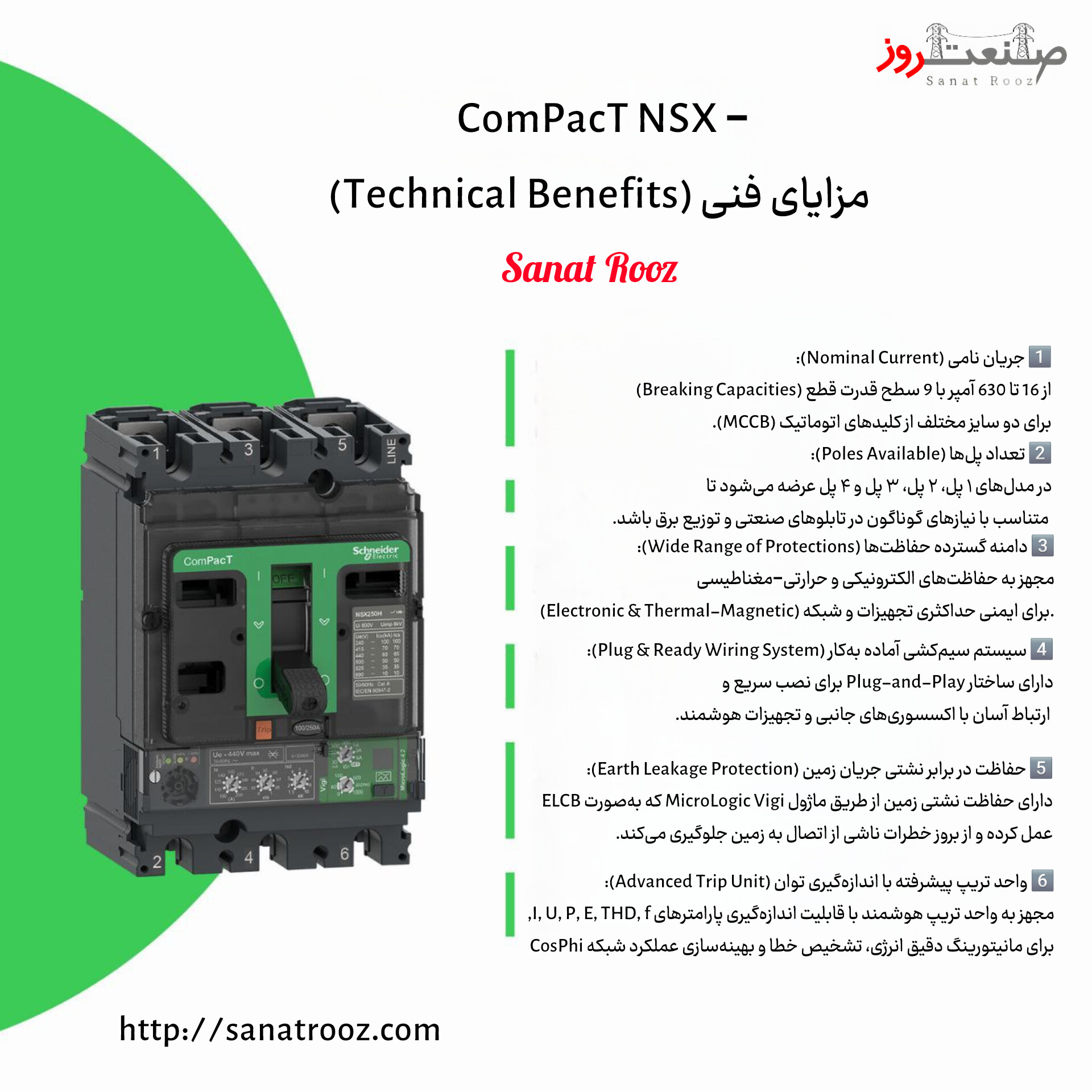

ویژگی های این نسل از کلید اتوماتیک های اشنایدر:
۱. طراحی سبز منحصربهفرد اشنایدر الکتریک برای کل سری ComPacT
طراحی جدید با سبک Green Signature، نشاندهندهی نوآوری، پایداری و اصالت برند Schneider Electric در تمامی محصولات سری ComPacT است.
⚙️ ۲. کاهش حدود ۴۰٪ در زمان سیمکشی برای تابلوسازان
به لطف ساختار جدید و بهینه در اتصالات داخلی، زمان مورد نیاز برای سیمکشی و نصب در تابلو برقها تا ۴۰ درصد کاهش یافته و راندمان کاری افزایش یافته است.

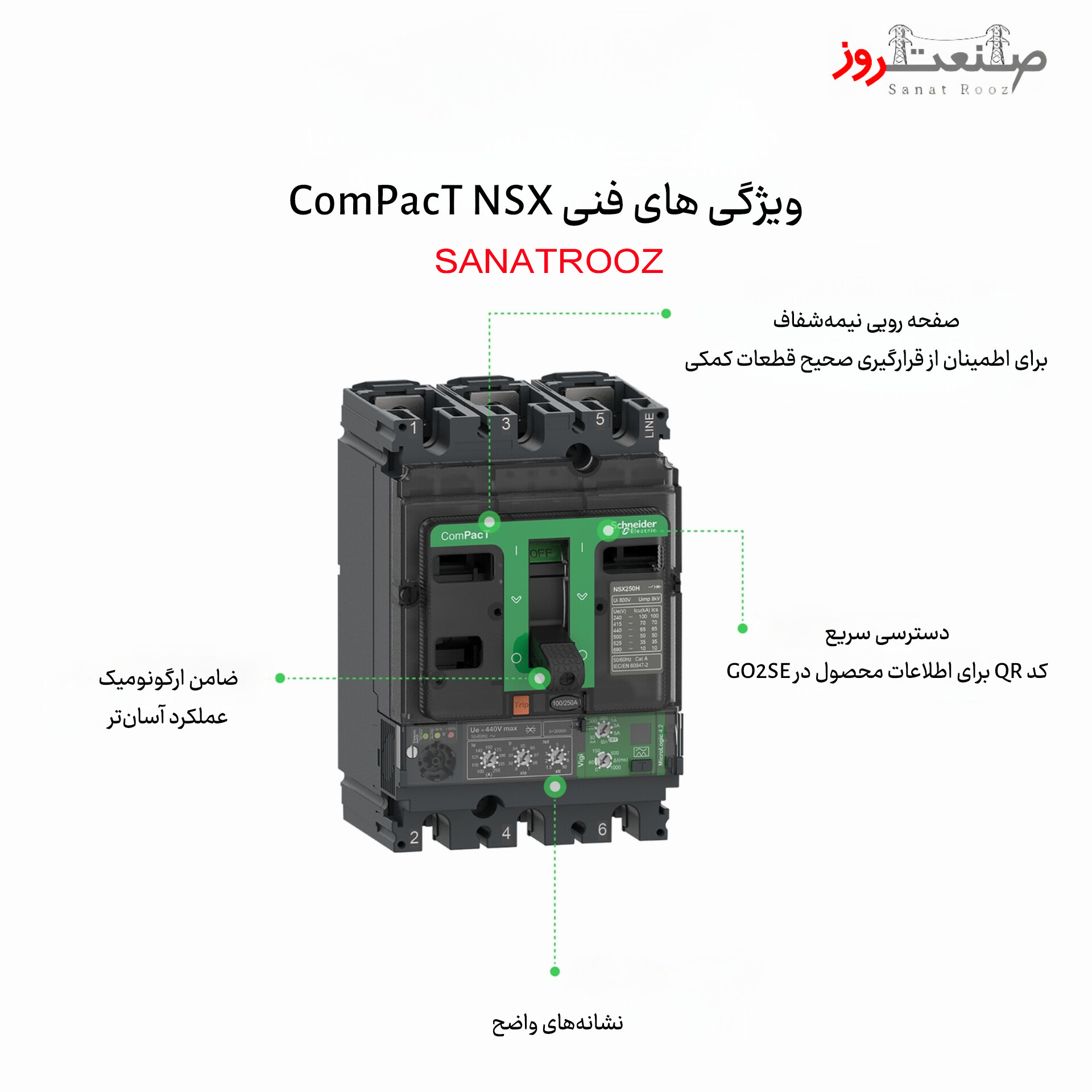

۳. نصب آسانتر با صفحه جلویی ارگونومیک (Ergonomic Front-Plate Design)
صفحه جلویی جدید با طراحی کاربرپسند و مهندسیشده، امکان نصب سریعتر، خطای کمتر و دسترسی راحتتر به اجزای کلید را فراهم میکند.
✅ ۴. اطمینان از نصب صحیح تجهیزات جانبی و بوبین مناسب
سیستم جدید نشانهگذاری اشنایدر، به کاربر اطمینان میدهد که تمام متعلقات در محل درست نصب شدهاند و بوبین با ولتاژ صحیح انتخاب شده است.
۵. کلید ضامن ارگونومیک جدید برای عملکرد دستی آسانتر
طراحی نوین Toggle Switch موجب کارکرد روانتر، کنترل بهتر و ایمنی بالاتر در هنگام استفاده دستی از کلید اتوماتیک میشود.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید اتوماتیک سه پل 32 آمپر با قدرت قطع 25kA و تریپ یونیت TM-D |
| سری محصول | ComPacT NSX100B |
| کد فنی کالا | C10B3TM032 |
| نوع نصب | فیکس (Fixed Mounting) – نصب روی صفحه تابلو برق |
| ولتاژ عملکرد | 690 ولت AC در فرکانس 50/60 هرتز |
| کاربرد | حفاظت از مدارهای قدرت، توزیع برق و تابلوهای صنعتی |
| نوع فرمان | مکانیکی (Toggle) |
| سازگاری با کلید | سازگار با شنتتریپ، موتورکلید و ماژولهای جانبی سری NSX |
| نوع ولتاژ تغذیه | سهفاز AC |
| مصرف انرژی | حدود 4.03 وات |
| طراحی | بدنه فشرده با ابعاد 105×161×86 میلیمتر |
| ایمنی | حفاظت LI (حرارتی + مغناطیسی) مطابق IEC 60947-2 |
| کاربری | مناسب برای تابلو برقهای صنعتی و سیستمهای موتوری |
| سرعت عملکرد | قطع مدار در کمتر از 10 میلیثانیه |
| قابلیت کنترل | دارای 5 اسلات برای افزودن تجهیزات کنترلی |
| دوام مکانیکی | 50,000 سیکل |
| نوع حفاظت | IP40 مطابق IEC 60529 – IK07 مطابق IEC 62262 |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: 30,000 سیکل / مکانیکی: 50,000 سیکل |
| گشتاور نصب توصیهشده | 3 تا 5 نیوتنمتر |
| تعداد کنتاکت (موقعیت) | 3 پل (سه فاز) |
| قطر نصب | 35 میلیمتر |
| قابلیت اضافه شدن | پشتیبانی کامل از اکسسوریهای سری NSX |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه گارانتی رسمی Schneider Electric |
| وزن کالا | 2.05 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این کلید برای تابلو برقهای صنعتی، مراکز داده، سیستمهای تهویه، خطوط موتوری و پروژههای ساختمانی طراحی شده است.
TM-D ترکیبی از دو مکانیسم حرارتی و مغناطیسی است که اضافهبار و اتصال کوتاه را شناسایی کرده و مدار را در کمتر از ۱۰ میلیثانیه قطع میکند.
بله، کلید C10B3TM032 با تمام تجهیزات جانبی سری NSX از جمله شنتتریپ، موتورکلید و آندرولتاژ سازگار است.
مدل NSX100B دارای قدرت قطع پایینتر (۲۵kA) نسبت به NSX100N (۵۰kA) و NSX100F (۳۶kA) است و برای مدارهایی با جریان خطای پایینتر کاربرد دارد.
این محصول دارای گارانتی ۱۸ ماهه شرکتی Schneider Electric است و توسط شرکت صنعت روز با خدمات مشاوره و پشتیبانی ۲۴ ساعته عرضه میشود.
