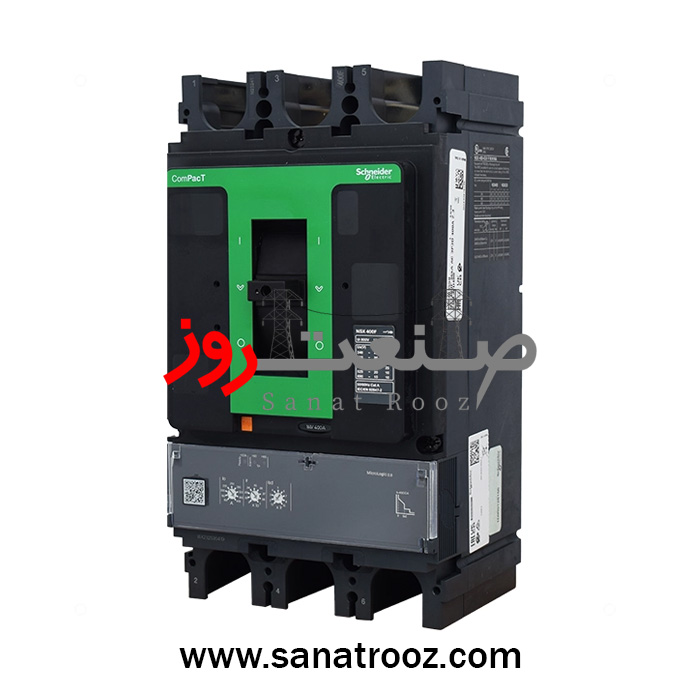

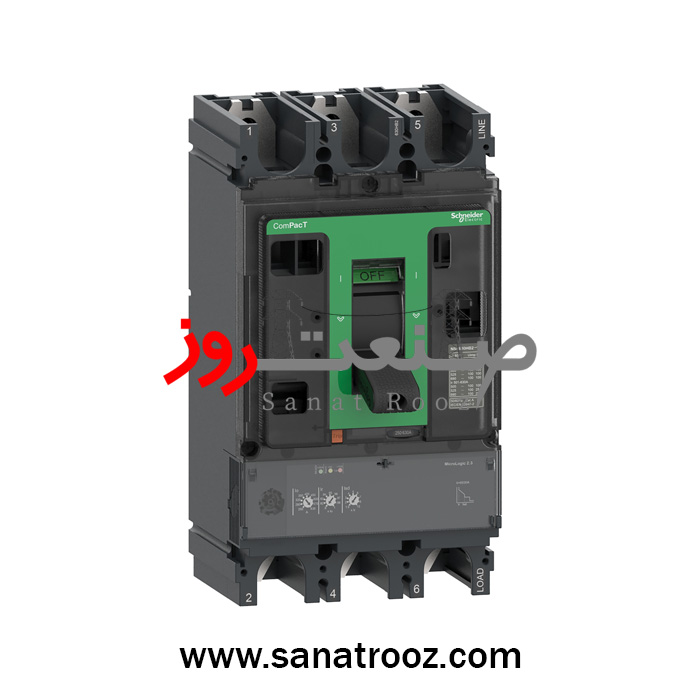

کلید اتوماتیک سه پل 630 آمپر 36KA اشنایدر با میکرلوژیک 2.3
کلید اتوماتیک سهپل اشنایدر الکتریک مدل C63F32D630 از سری حرفهای ComPacT NSX630F طراحی شده تا حداکثر حفاظت، پایداری و کارایی را در سیستمهای توزیع برق صنعتی فراهم کند. این مدل با ظرفیت قطع ۳۶kA در ۴۱۵ ولت AC، انتخابی دقیق برای تابلوهای برق فشار ضعیف و مدارهای قدرت با جریان نامی ۶۳۰ آمپر است.
واحد حفاظتی Micrologic 2.3 قلب عملکرد این کلید است که سه سطح حفاظت L (اضافهبار)، S (کوتاهزمان) و I (لحظهای) را با دقت بالا کنترل میکند. محدوده تنظیم جریان طولانیمدت (Ir) از ۲۵۰ تا ۶۳۰ آمپر و زمان تأخیر حرارتی تا ۱۶ ثانیه در ۶×Ir باعث میشود هماهنگی حفاظتی کاملی در تابلو برق برقرار شود.
طراحی مکانیکی کلید با بدنهی فشرده سری NSX630F علاوه بر اشغال فضای کمتر، استحکام فوقالعادهای دارد و در برابر ضربه و لرزش مطابق استاندارد IK07 مقاوم است. سطح جلویی آن دارای درجه حفاظت IP40 بوده و در محیطهای صنعتی با گردوغبار و رطوبت عملکرد مطمئنی ارائه میدهد.
این کلید برای شبکههای سهفاز با ولتاژ تا ۶۹۰ ولت AC قابل استفاده است و با طراحی اهرم Toggle Handle، قطع و وصل دستی آن بسیار سریع و روان انجام میشود. عمر مکانیکی بالا با بیش از ۱۵ هزار سیکل و عمر الکتریکی تا ۸ هزار سیکل، دوام بلندمدت محصول را تضمین میکند.
مدل C63F32D630 از نظر فنی بین نسخههای NSX630N (۵۰kA) و NSX630H (۷۰kA) قرار دارد و برای پروژههایی که نیاز به حفاظت قابل اطمینان در سطح متوسط دارند، گزینهای اقتصادی و مطمئن بهشمار میرود. تفاوت آن در ظرفیت قطع و کلاس فریم (F = 36kA) است که برای تابلوهای اصلی با جریان متوسط ایدهآل است.
واحد Micrologic 2.3 با LED سهحالته (Ready / 90%Ir / Trip) وضعیت عملکرد را بهصورت لحظهای نمایش میدهد. همچنین ۶ شیار جانبی برای افزودن ماژولهای جانبی مانند کنتاکت کمکی، شنتتریپ و رله آلارم در نظر گرفته شده است تا امکان کنترل و مانیتورینگ دقیق را فراهم کند.
این محصول دارای گواهی Green Premium، سازگار با الزامات RoHS و REACh و کاملاً منطبق با استاندارد بینالمللی IEC 60947-2 است. طراحی آن مطابق کلاس ایمنی Class II و رده اضافهولتاژ Category III انجام شده تا در محیطهای صنعتی سنگین نیز ایمن و پایدار باقی بماند.
با قابلیت عملکرد در دمای منفی ۲۵ تا مثبت ۷۰ درجه سانتیگراد و رطوبت تا ۹۵ درصد، کلید C63F32D630 برای شرایط آبوهوایی ایران بهویژه در صنایع فولاد، پتروشیمی و نیروگاهها انتخابی ایدهآل است.
وزن خالص حدود ۶٫۲ کیلوگرم و ابعاد فشرده آن باعث میشود نصب کلید در تابلوها و مراکز توزیع انرژی آسانتر انجام شود.
تمامی قطعات این کلید با دقت در کارخانه اصلی Schneider Electric تولید شده و توسط شرکت صنعت روز با گارانتی ۱۸ ماهه شرکتی و خدمات فنی تخصصی عرضه میشود.
تنظیمات حفاظتی (Protection Settings)
| ویژگی | مقدار / توضیح |
|---|---|
| واحد تریپ | Micrologic 2.3 (L-S-I) |
| Ir (جریان طولانیمدت) | ۹ پله، ۲۵۰…۶۳۰ A @ 40°C |
| tr (تأخیر طولانیمدت) | ثابت؛ تا 16 s @ 6×Ir (حفاظت حرارتی زماندار) |
| Thermal memory | حافظه حرارتی ۲۰ دقیقهای قبل/بعد از تریپ |
| Isd (کوتاهزمان) | ۹ پله، ۱٫۵…۱۰ × Ir |
| tsd (تأخیر کوتاهزمان) | ثابت (Fixed) |
| Ii (لحظهای) | ثابت: ۶۹۰۰ A |
| Earth leakage | — (در 2.3 ندارد) |
| ZSI | — (غیرفعال در این نسخه) |
| اسلات جانبی | ۶ اسلات برای Aux/Alarm/Shunt و… |
| نشانگرهای LED | Ready (سبز) / 90%Ir (نارنجی) / Trip (قرمز) |
