کلید اتوماتیک سه پل 630 آمپر 70KA اشنایدر با میکرلوژیک 2.3

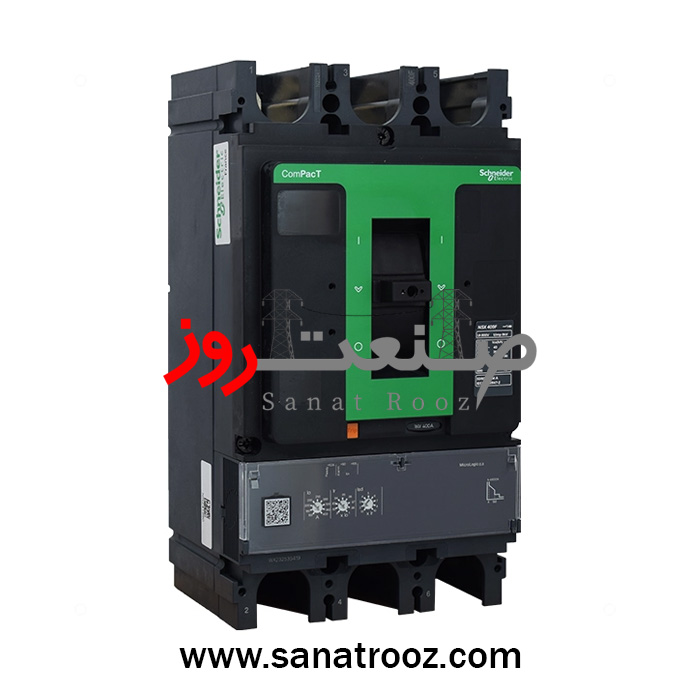

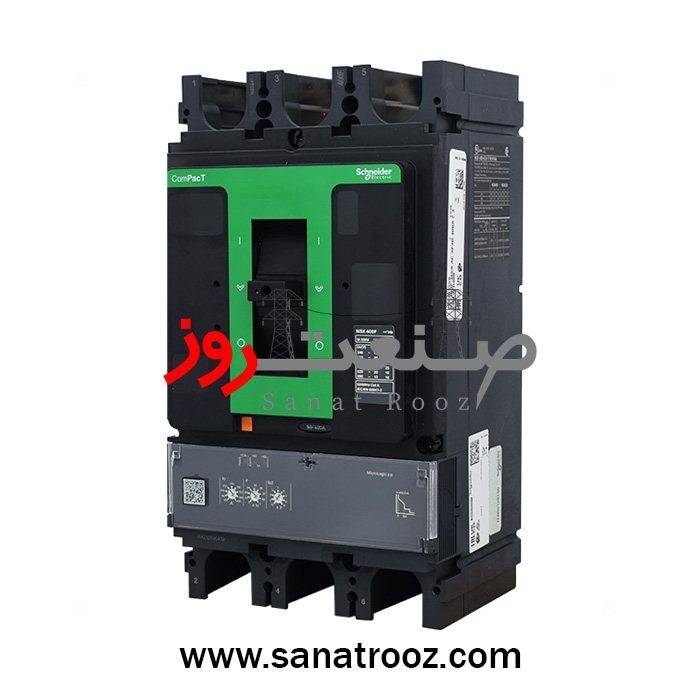

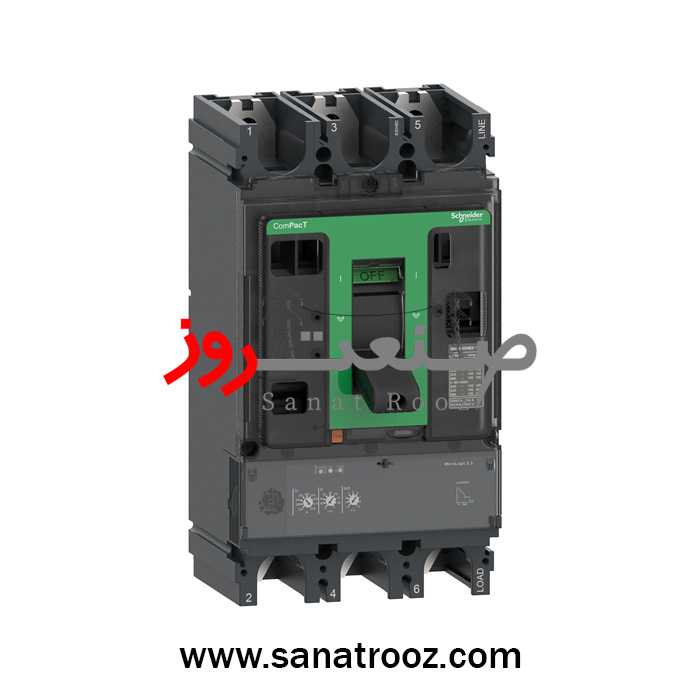

کلید اتوماتیک سهپل اشنایدر الکتریک مدل C63H32D630 از سری پیشرفته ComPacT NSX630H، یکی از قدرتمندترین تجهیزات حفاظتی مدار در رنج ۶۳۰ آمپر محسوب میشود. این کلید با قدرت قطع ۷۰kA در 415 ولت AC طراحی شده و با واحد هوشمند Micrologic 2.3، عملکردی دقیق و مطمئن در حفاظت از مدارهای قدرت صنعتی ارائه میدهد.
واحد حفاظتی Micrologic 2.3 سه سطح حفاظت L (اضافهبار)، S (کوتاهزمان) و I (لحظهای) را با امکان تنظیم دقیق جریان نامی (Ir)، زمان تأخیر و سطح تریپ فراهم میکند. این قابلیت به مهندسان اجازه میدهد تا رفتار کلید را با ویژگیهای واقعی سیستم هماهنگ کنند و از وقوع خطاهای ناگهانی یا اضافهبارهای طولانی جلوگیری نمایند.
نسخه NSX630H با رده قطع بالای خود (۷۰kA) برای محیطهایی که نیاز به حفاظت در برابر جریانهای خطای شدید دارند طراحی شده است. این ویژگی باعث میشود در صنایع سنگین، شبکههای برق ساختمانی بزرگ و مراکز داده، جایگزینی مطمئن برای مدلهای N و F باشد.

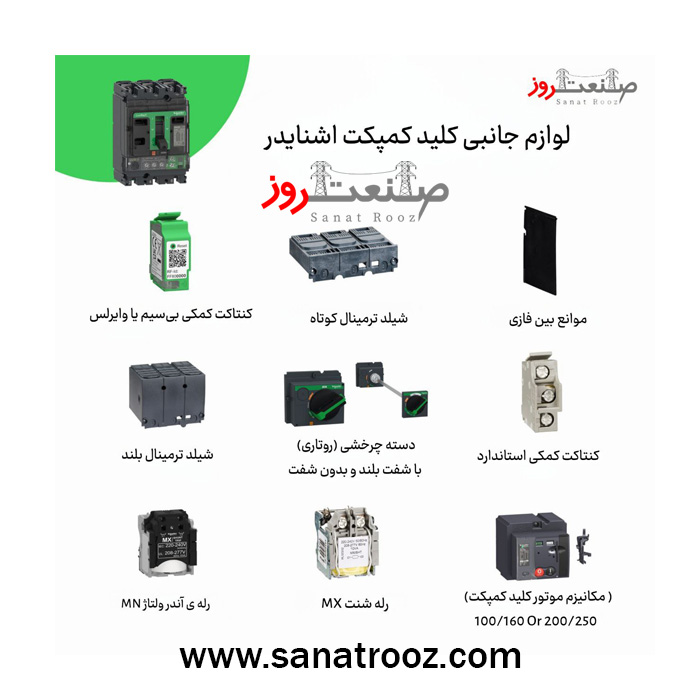

بدنه این کلید از مواد مقاوم در برابر حرارت و ضربه ساخته شده و طراحی کامپکت آن موجب اشغال فضای کمتر در تابلو برق میشود. دستهی دستی Toggle به همراه نمایشگر سهحالته (ON / OFF / TRIP) دید واضحی از وضعیت مدار ارائه میدهد و میتوان با افزودن لوازم جانبی مانند شنتتریپ، کنتاکت آلارم یا هندل گردان، کنترل دقیقتری بر عملکرد کلید داشت.
از نظر دوام، C63H32D630 بیش از ۱۵٬۰۰۰ سیکل مکانیکی را بدون افت کیفیت عملکرد پشت سر میگذارد. درجه حفاظت IP40 / IK07 اطمینان میدهد که این کلید در برابر گردوغبار و ضربههای مکانیکی مقاوم است.
این مدل با استاندارد IEC 60947-2 کاملاً منطبق بوده و دارای گواهی Green Premium، سازگار با الزامات RoHS و REACh است. ویژگی زیستمحیطی این کلید تضمین میکند که بیش از ۹۰٪ اجزای آن قابل بازیافت هستند و در دمای –25 تا +70°C نیز عملکرد پایداری دارد.
در پروژههای بزرگ صنعتی، C63H32D630 بهعنوان هسته اصلی تابلو برقهای فشار ضعیف، مراکز توزیع انرژی و سیستمهای کنترل موتور استفاده میشود. دقت حفاظتی، عمر طولانی و طراحی صنعتی آن، این مدل را به یکی از پرفروشترین کلیدهای سری NSX در بازار جهانی تبدیل کرده است.
شرکت صنعت روز بهعنوان تأمینکننده رسمی تجهیزات اشنایدر در ایران، این محصول را بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک عرضه میکند تا کاربران صنعتی بتوانند با اطمینان کامل از کیفیت و اصالت کالا بهرهمند شوند.
تنظیمات حفاظتی (Protection Settings)
| ویژگی | مقدار / توضیح |
|---|---|
| واحد تریپ | Micrologic 2.3 (L / S / I) |
| Ir (طولانیمدت) | ۰٫۴…۱٫۰ × In (برای In=630A → حدود ۲۵۰…۶۳۰ A) |
| tr (تأخیر L) | ثابت (حرارتی) – نمونه: ≈16 s @ 6×Ir ؛ حافظه حرارتی ~20 دقیقه |
| Isd (کوتاهزمان) | ۱٫۵…۱۰ × Ir (۹ پله تنظیمی) |
| tsd (تأخیر S) | ثابت (Fixed) |
| Ii (لحظهای) | ثابت (حدود ≈ 6.9 kA) |
| ZSI | — (در 2.3 موجود نیست) |
| Earth-leakage | — (در 2.3 موجود نیست) |
| نمایشگرهای وضعیت | LEDهای Ready / 90%Ir / Trip |
| اسلات جانبی | ۶ اسلات برای Aux/Alarm/Shunt/UVR و… |
