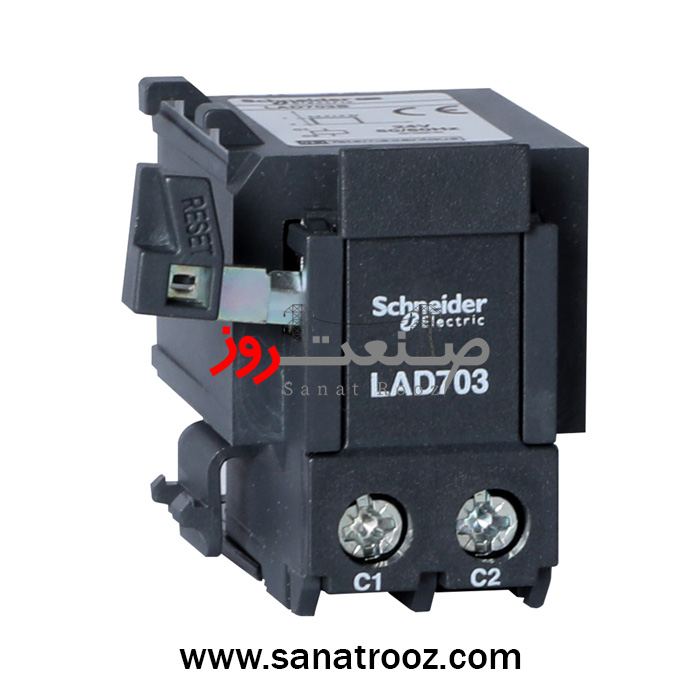

ماژول قطع الکتریکی از راه دور 48V اشنایدر – LAD703E
ماژول LAD703E یکی از اجزای کاملاً تخصصی خانواده TeSys Deca اشنایدر الکتریک است که برای اجرای فرمان قطع الکتریکی از راه دور روی رلههای حرارتی طراحی شده است. این ماژول با دریافت سیگنال 48 ولت AC یا DC، رله حرارتی را در حالت Trip قرار میدهد و امکان توقف سریع موتور یا کنترل ایمنی از راه دور را فراهم میسازد. چنین قابلیتی در بسیاری از سیستمهای صنعتی که نیاز به قطع اضطراری یا کنترل دقیق دارند، کاملاً ضروری است.
هدف اصلی LAD703E فراهم کردن یک مکانیسم الکتریکی برای تحریک رله حرارتی بدون دخالت دستی و بدون نیاز به شرایط اضافهبار است. این ویژگی در تجهیزاتی مثل پمپها، کمپرسورها، نوار نقالهها، ماشینآلات خطوط تولید و سیستمهای ایمنی، ارزش عملیاتی بسیار بالایی دارد. ماژول با فرمان ساده 48V، وضعیت رله را تغییر داده و موتور را از مدار خارج میکند تا از وقوع هرگونه آسیب احتمالی جلوگیری شود.
طراحی ماژول LAD703E کاملاً مطابق با رلههای حرارتی سری LRD01…35 و LRD313…365 و همچنین LR3D01…D35 / LR3D313…365 است. نصب آن بهصورت Clip-on انجام میگیرد و بدون پیچکاری یا سیمکشی اضافی، مستقیماً روی رله حرارتی نصب میشود. این ساختار ماژولار علاوه بر سرعت نصب، امکان نگهداری آسان و کاهش خطای اپراتور را نیز فراهم میکند.
این ماژول مجهز به ورودی تغذیه 48V AC/DC است که با دریافت فرمان از PLC، کنترلر، مدار فرمان یا کلیدهای اضطراری، حالت Trip را فعال میکند. توان لحظهای این ماژول 100VA برای AC و تا 100W در حالت DC است که نشاندهنده طراحی مقاوم و صنعتی آن برای کاربردهای دائمی و پرفشار میباشد.
ابعاد مناسب LAD703E—حدود 47 × 48 × 51 میلیمتر—سبب میشود که بدون ایجاد تغییری در جانمایی تابلو برق، بهسادگی روی رله نصب شود. وزن 0.09 کیلوگرمی آن نیز نشاندهنده ساختار فشرده اما مقاوم است که برای محیطهای صنعتی با ارتعاش و شرایط سخت، کاملاً بهینهسازی شده است.
یکی از مزیتهای مهم LAD703E، امکان اجرای دستور قطع ایمن بدون دسترسی مستقیم به تابلو یا محل نصب موتور است. این موضوع سطح ایمنی کارکنان و اپراتورها را افزایش میدهد، بهخصوص در فضاهایی که محیط عملیاتی دارای خطر مکانیکی، حرارتی یا الکتریکی است. اپراتور میتواند از راه دور موتور را متوقف کرده و شرایط را ایمنسازی کند.
از نظر نگهداری و تعمیرات نیز این ماژول یک گزینه ایدهآل است. در فرآیند تست عملکرد یا شبیهسازی Trip، متخصصان نگهداری میتوانند بدون ایجاد جریان اضافهبار یا شرایط خطا، تنها با ارسال فرمان 48V عملکرد کامل رله حرارتی را بررسی کنند. این موضوع زمان تست، عیبیابی و بازبینی سیستم را کوتاه و کاملاً ایمن میکند.
ماژول LAD703E دارای استانداردهای زیستمحیطی RoHS ،REACh و WEEE است و طبق گروه طراحی Eco-Label اشنایدر الکتریک بهگونهای ساخته شده که عمر مفید و پایداری بالایی داشته باشد. استفاده از بستهبندی بدون پلاستیک و قابلیت بازیافت از دیگر نقاط قوت آن است.
این ماژول هیچگونه حفاظت مستقل از خود ندارد و حفاظت اضافهبار همچنان توسط رله حرارتی اصلی انجام میشود. LAD703E فقط فرمان قطع را الکتریکی و از راه دور فراهم میکند، که یک مزیت مهم در سیستمهای اتوماسیون و ایمنی است.
ماژول LAD703E بهعنوان یک محصول کاملاً اورجینال Schneider Electric توسط شرکت صنعت روز ارائه میشود و همراه با گارانتی معتبر ۱۸ ماهه عرضه میگردد تا اطمینان و آرامش خاطر کاربران صنعتی تأمین شود.
🏭 کاربرد در صنایع مختلف
-
تابلو برقهای صنعتی و مراکز کنترل موتور (MCC)
-
توقف اضطراری موتور در خطوط تولید
-
کنترل از راه دور تجهیزات دوار و پمپها
-
سیستمهای ایمنی، Shutdown و حفاظت فرآیندی
-
جرثقیل، نقاله، ماشینآلات سنگین و تجهیزات حساس
-
اتوماسیون صنعتی و فرمان PLC
