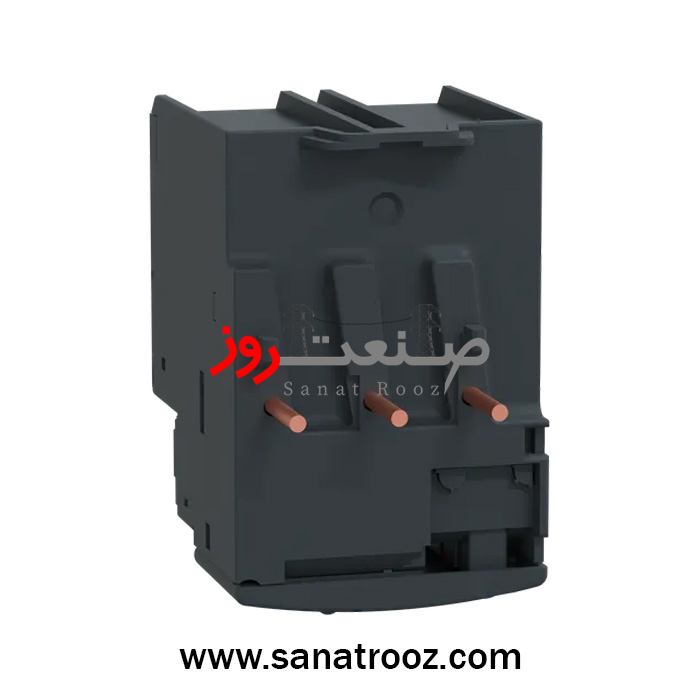

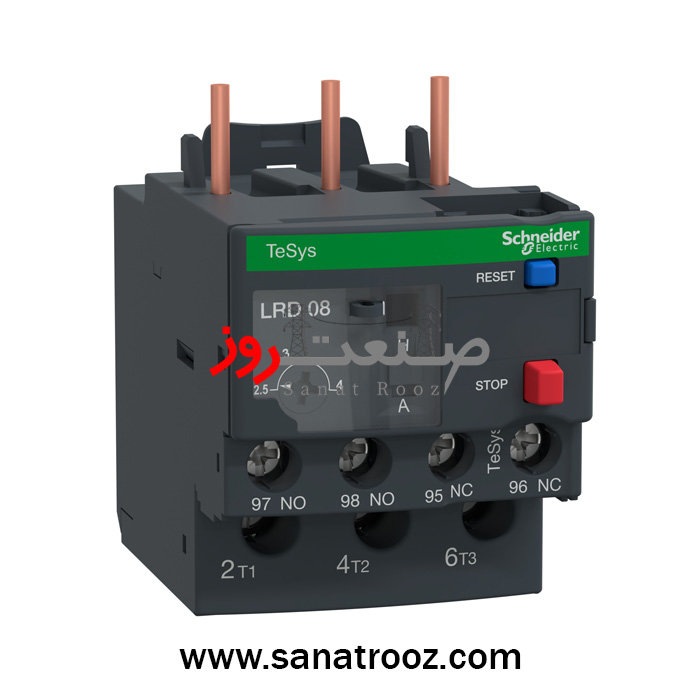

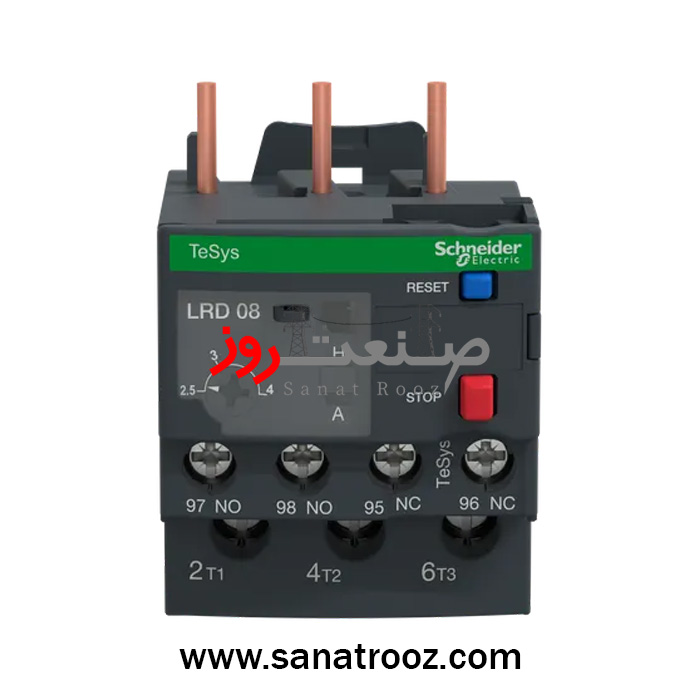

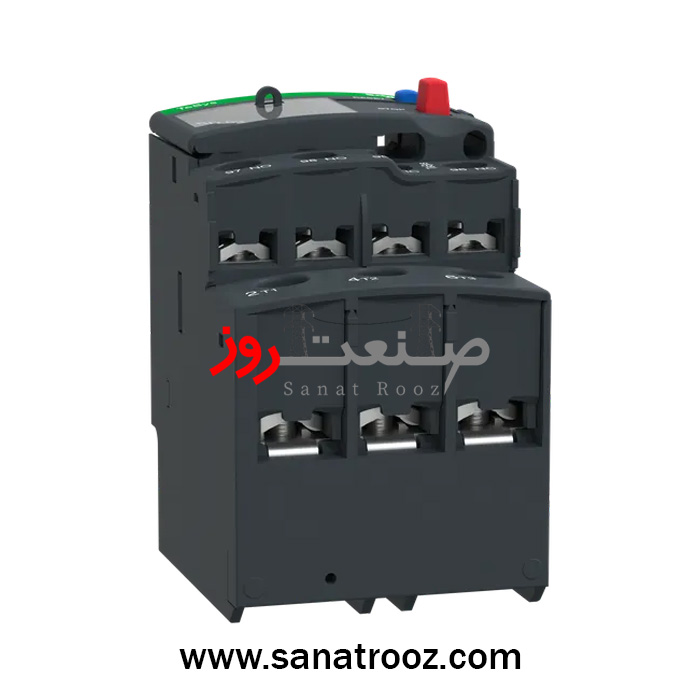

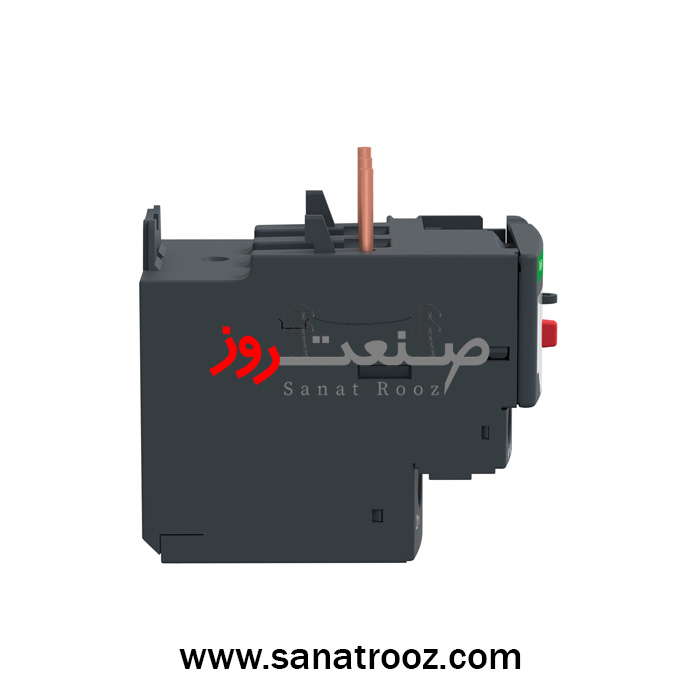

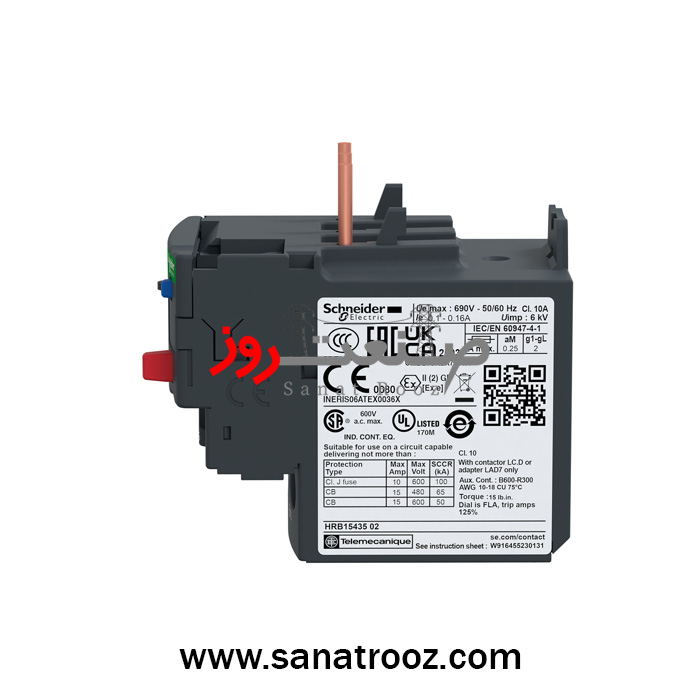

بیمتال ۲.۵ الی ۴ آمپر اشنایدر الکتریک
TeSys Deca, thermal overload relay, 2.5 to 4 A, class 10A
با گارانتی
| برند | اشنایدر الکتریک — Schneider Electric |
|---|---|
| نام محصول | رله حرارتی بیمتال (Thermal Overload Relay) |
| سری محصول | TeSys Deca – LRD Series |
| کد فنی محصول | LRD08 |
| نوع نصب | نصب زیر کنتاکتور، روی ریل، یا روی صفحه (Page 1) |
| ولتاژ عملکرد | Ui = 690V AC مطابق IEC 60947-4-1 |
| کاربرد | حفاظت موتور در برابر اضافهبار و قطع فاز |
| نوع فرمان | فرمان قطع حرارتی – مکانیزم بیمتال |
| سازگاری با کنتاکتور | LC1D09 / D12 / D18 / D25 / D32 / D38 |
| نوع ولتاژ کاری | مناسب شبکه AC و DC |
| مصرف انرژی | بدون نیاز به تغذیه؛ کاملاً مکانیکی |
| طراحی و ابعاد | 66×45×70 mm (Page 2) |
| ایمنی | کلاس حفاظتی 10A + استاندارد IEC |
| کاربری | موتورهای 2.5 تا 4 آمپر (بهصورت تنظیم دستی) |
| سرعت عملکرد (Tripping Threshold) | 1.14 ± 0.06 Ir |
| قابلیت کنترل | دکمه STOP (قرمز) و RESET (آبی) |
| دوام مکانیکی | مقاومت لرزش 6Gn – شوک 15Gn |
| نوع حفاظت | اضافهبار + قطع فاز + جبران حرارت محیط |
| عمر مکانیکی / الکتریکی | مطابق استانداردهای TeSys Deca |
| گشتاور نصب ترمینالها | 1.7 N·m |
| تعداد کنتاکت کمکی | 1NO + 1NC (AC-15: 3A/120V، DC-13: 0.22A/125V) |
| قابلیت اضافهشدن تجهیزات جانبی | ماژولهای LAD، ترمینال کمکی و پایهها |
| قطر نصب | — (نصب مستقیم زیر کنتاکتور) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه شرکتی |
| وزن کالا | 0.124 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال 2.5 تا 4 آمپر اشنایدر الکتریک مدل LRD08 یک رله حرارتی دقیق از سری TeSys Deca است که برای حفاظت موتورهای سبک در برابر اضافهبار و قطع فاز طراحی شده و با کنتاکتورهای LC1D سازگاری کامل دارد. این مدل با کلاس حفاظتی 10A، جبران حرارت محیط، کنتاکت کمکی 1NO+1NC و قابلیت نصب مستقیم زیر کنتاکتور، انتخابی مطمئن برای تابلوهای برق صنعتی است. محصول کاملاً اورجینال Schneider Electric بوده و همراه با گارانتی ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
بیمتال ۲.۵ الی ۴ آمپر اشنایدر الکتریک – LRD08
بیمتال LRD08 از سری TeSys Deca اشنایدر الکتریک، یکی از دقیقترین و قابلاعتمادترین رلههای حرارتی برای حفاظت موتورهای ۲.۵ تا ۴ آمپر است. این مدل با تکیه بر مکانیسم بیمتال دوفلزی، حرارت ایجادشده در سیمپیچ موتور را بهصورت خطی تشخیص میدهد و قبل از آنکه افزایش جریان به سیمپیچ آسیب بزند، مدار را با دقت بالا قطع میکند. همین ساختار باعث شده LRD08 یکی از بهترین گزینهها برای تابلوهای برق صنعتی با بارهای سبک و متوسط باشد.
این رله حرارتی با ولتاژ عایقی ۶۹۰ ولت AC و استاندارد IEC 60947-4-1 طراحی شده و سازگاری کامل با کنتاکتورهای محبوب سری LC1D را دارد. نصب مستقیم آن زیر کنتاکتور باعث کاهش فضای تابلو، افزایش سرعت سیمکشی و یکپارچگی کامل بین حفاظت و فرمان میشود. دقت عملکرد LRD08 در کنار سیستم جبران حرارت محیط آن را به گزینهای مناسب برای محیطهای با نوسان دمایی تبدیل کرده است.
بیمتال LRD08 مجهز به قابلیت تشخیص قطع فاز است. زمانی که یکی از فازهای شبکه قطع شود و جریان دو فاز دیگر بهطور غیرعادی افزایش یابد، این رله حرارتی موتور را سریعاً از مدار جدا میکند تا مانع از آسیبهای سنگین شود. وجود این حفاظت در موتورهای کوچک و متوسط اهمیت زیادی دارد زیرا زمان واکنش برای جلوگیری از سوختن موتور بسیار کوتاه است.
دکمههای STOP برای قطع اضطراری و RESET برای راهاندازی مجدد پس از رفع خطا کمک میکنند تکنسینها کنترل کاملی روی وضعیت عملکرد داشته باشند. همچنین وجود یک کنتاکت کمکی 1NO + 1NC امکان ارسال سیگنال خطا، ارتباط با PLC، مدار اعلان وضعیت و اینترلاک را فراهم میکند. این ویژگیها LRD08 را برای سیستمهای کنترلی حرفهای ایدهآل میسازد.
از نظر مقاومت مکانیکی، LRD08 میتواند لرزشهای 6Gn و شوک 15Gn را تحمل کند، به همین دلیل در تجهیزات صنعتی پرارتعاش مانند نوار نقالهها، فنها، کمپرسورهای سبک و ماشینآلات بستهبندی کاملاً پایدار عمل میکند. ابعاد ۷۰×۴۵×۶۶ میلیمتری و وزن ۰.۱۲۴ کیلوگرم باعث شده این مدل یکی از جمعوجورترین رلههای حفاظتی برای تابلوهای کمجا باشد.
پروفایل زیستمحیطی — Eco Profile (LRD08)
| ویژگی | مقدار / توضیح |
|---|---|
| استاندارد محیطی | Green Premium – Schneider Electric |
| RoHS | کاملاً سازگار |
| REACH | دارای تأییدیه کامل |
| دمای کاری | در دیتاشیت مدل LRD08 ذکر نشده (سری LRD معمولاً از −۲۰°C تا +۶۰°C) |
| دمای ذخیرهسازی | ذکر نشده در فایل |
| جنس بدنه | پلیمر صنعتی مقاوم در برابر حرارت |
| قابلیت بازیافت | بیش از ۷۰٪ اجزای قابل بازیافت |
| مصرف انرژی | بدون نیاز به تغذیه مستقل (کاملاً مکانیکی) |
| پایداری در محیط | عملکرد پایدار در شرایط ارتعاشی و دمایی متغیر |
رله حرارتی LRD08 مناسب کاربردهایی مانند پمپهای فشار ضعیف، فنهای صنعتی کوچک، موتورهای ابزار دقیق، سیستمهای خنککننده، محرکهای سبک و تجهیزات کنترل فرآیند است. دقت در تنظیم جریان ۲.۵ تا ۴ آمپر باعث میشود موتور در شرایط واقعی بار، حفاظت استاندارد و قابل اعتماد داشته باشد.
این محصول بهصورت اورجینال و با اصالت ۱۰۰٪ توسط شرکت صنعت روز ارائه میشود و همراه با گارانتی معتبر ۱۸ ماهه عرضه میگردد. تناسب عالی بین قیمت، دوام، دقت حفاظتی و کاربرد گسترده، LRD08 را به یکی از بهترین گزینهها برای مهندسان طراح و سازندگان تابلوهای برق تبدیل کرده است.
کاربرد در صنایع مختلف
-
پمپهای سبک و پمپهای سیرکولاتور
-
فنهای صنعتی کوچک و دمندهها
-
نوار نقالههای کمبار و تجهیزات بستهبندی
-
سیستمهای ابزار دقیق و کنترل فرآیند
-
موتورهای تککاره در دستگاههای مکانیزه
-
تابلوهای فرمان کمپرسورهای کوچک
مشخصات محصول
| برند | اشنایدر الکتریک — Schneider Electric |
|---|---|
| نام محصول | رله حرارتی بیمتال (Thermal Overload Relay) |
| سری محصول | TeSys Deca – LRD Series |
| کد فنی محصول | LRD08 |
| نوع نصب | نصب زیر کنتاکتور، روی ریل، یا روی صفحه (Page 1) |
| ولتاژ عملکرد | Ui = 690V AC مطابق IEC 60947-4-1 |
| کاربرد | حفاظت موتور در برابر اضافهبار و قطع فاز |
| نوع فرمان | فرمان قطع حرارتی – مکانیزم بیمتال |
| سازگاری با کنتاکتور | LC1D09 / D12 / D18 / D25 / D32 / D38 |
| نوع ولتاژ کاری | مناسب شبکه AC و DC |
| مصرف انرژی | بدون نیاز به تغذیه؛ کاملاً مکانیکی |
| طراحی و ابعاد | 66×45×70 mm (Page 2) |
| ایمنی | کلاس حفاظتی 10A + استاندارد IEC |
| کاربری | موتورهای 2.5 تا 4 آمپر (بهصورت تنظیم دستی) |
| سرعت عملکرد (Tripping Threshold) | 1.14 ± 0.06 Ir |
| قابلیت کنترل | دکمه STOP (قرمز) و RESET (آبی) |
| دوام مکانیکی | مقاومت لرزش 6Gn – شوک 15Gn |
| نوع حفاظت | اضافهبار + قطع فاز + جبران حرارت محیط |
| عمر مکانیکی / الکتریکی | مطابق استانداردهای TeSys Deca |
| گشتاور نصب ترمینالها | 1.7 N·m |
| تعداد کنتاکت کمکی | 1NO + 1NC (AC-15: 3A/120V، DC-13: 0.22A/125V) |
| قابلیت اضافهشدن تجهیزات جانبی | ماژولهای LAD، ترمینال کمکی و پایهها |
| قطر نصب | — (نصب مستقیم زیر کنتاکتور) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه شرکتی |
| وزن کالا | 0.124 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای موتورهایی با جریان نامی 2.5 تا 4 آمپر مناسب است و معمولاً در فنها، پمپهای سبک، نوار نقالههای کمبار، تجهیزات ابزار دقیق و تابلوهای کنترل فرآیند استفاده میشود.
بله. LRD08 مجهز به Phase Failure Protection است و در صورت قطع یکی از فازها، با افزایش غیرعادی جریان در دو فاز دیگر، مدار موتور را سریعاً قطع میکند.
خیر. LRD08 یک رله حرارتی کاملاً مکانیکی است و نیاز به هیچ منبع تغذیه AC یا DC ندارد.
خیر. بیمتالها فقط حفاظت اضافهبار دارند.
برای اتصالکوتاه باید از فیوز یا MCCB مناسب استفاده شود.
این رله دارای یک کنتاکت کمکی 1NO + 1NC است که وضعیت قطع یا خطا را به مدار فرمان، آلارم یا PLC ارسال میکند.
