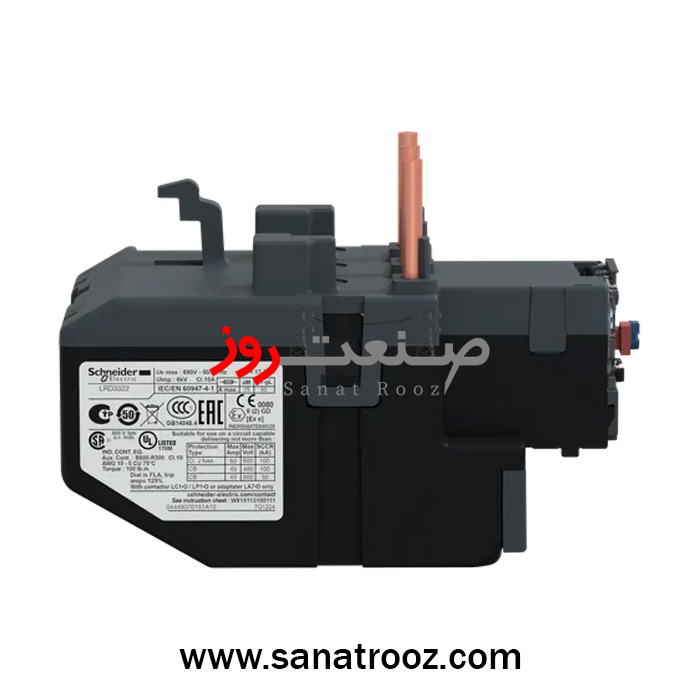

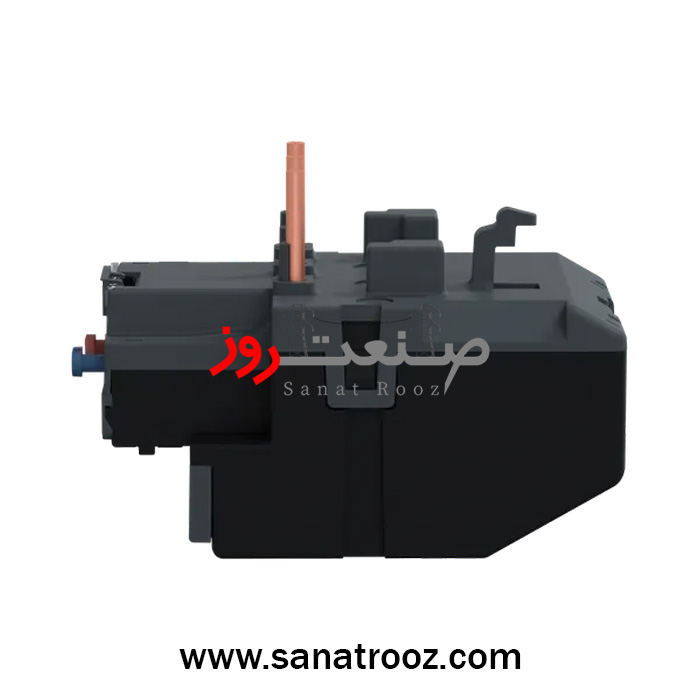

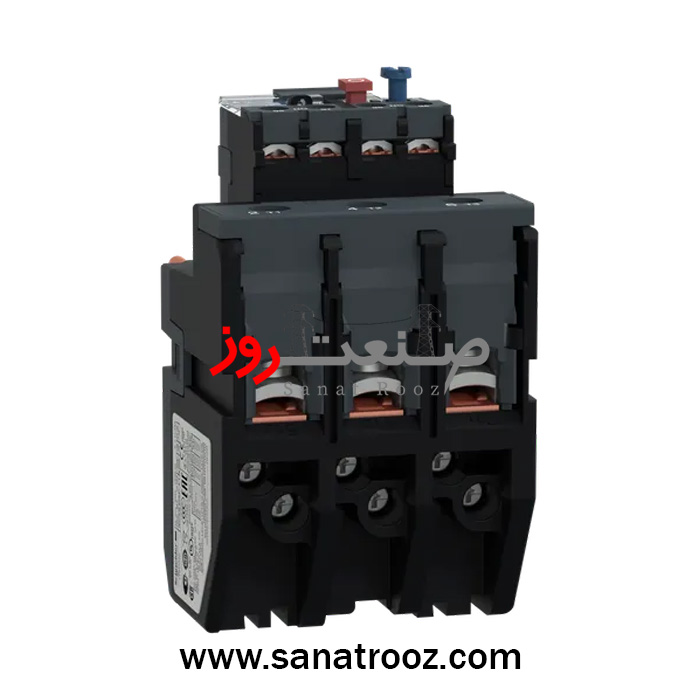

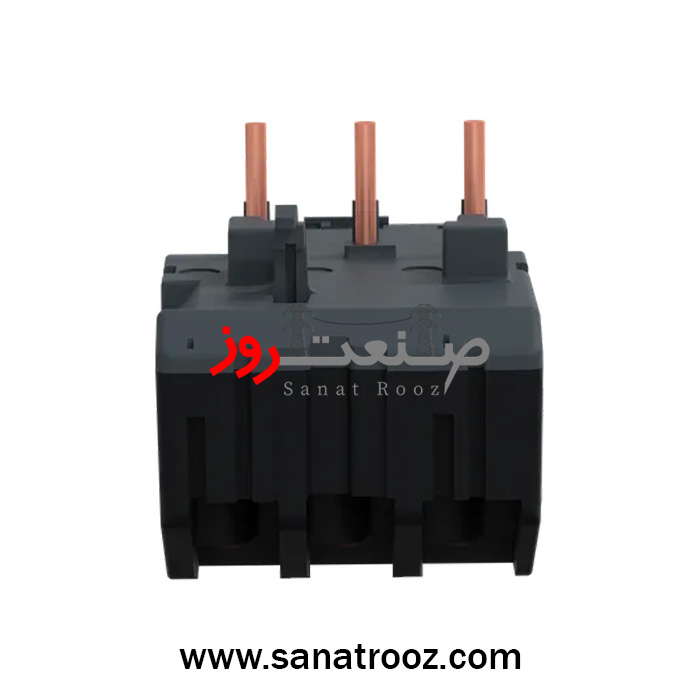

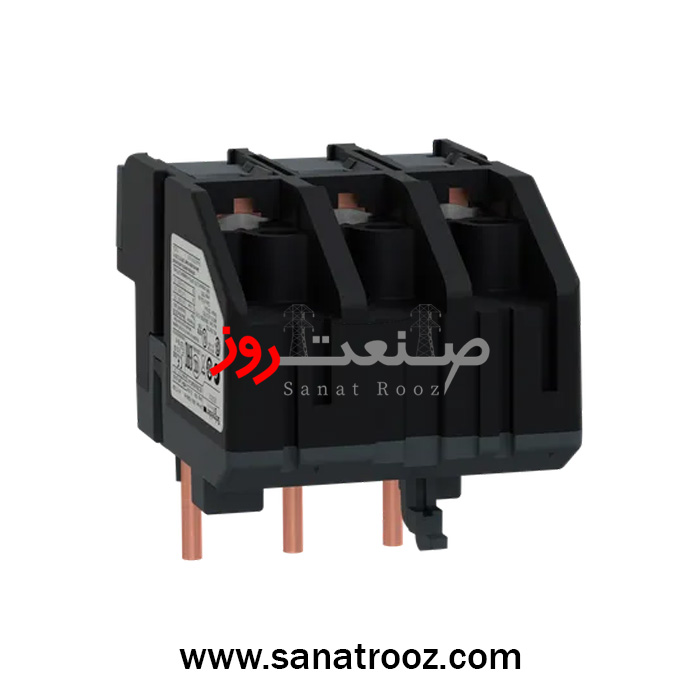

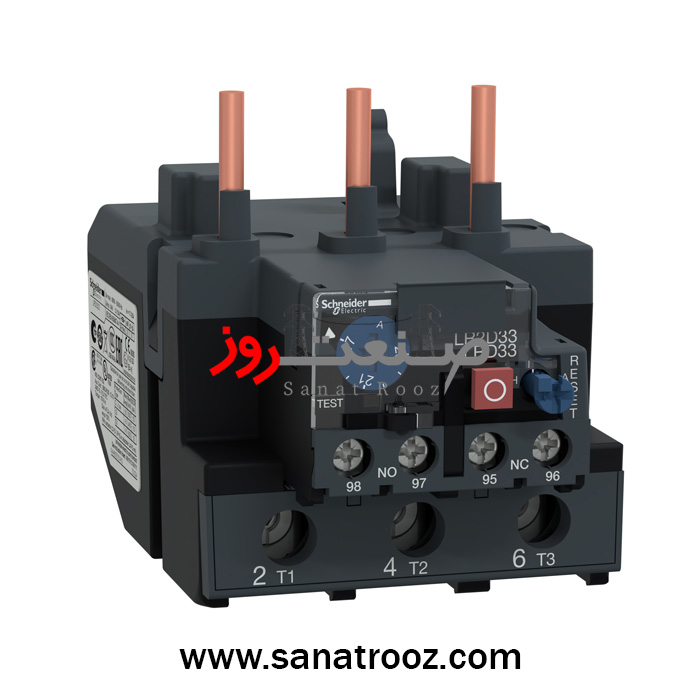

بيمتال 23 الی 32 آمپر تیپ قدیم اشنایدر الکتریک
بیمتال 23 الی 32 آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3353 یکی از پرکاربردترین رلههای حرارتی در سیستمهای کنترل و حفاظت موتور است که در صنایع سنگین و خطوط تولید اتوماسیون بهطور گسترده مورد استفاده قرار میگیرد. این بیمتال از سری TeSys Deca بوده و با محدوده جریان قابل تنظیم 23 تا 32 آمپر، امکان حفاظت دقیق و سریع از موتورهای سهفاز را در برابر اضافهبار و قطع فاز فراهم میکند.
طراحی بیمتال LRD3353 بر پایه مکانیزم حرارتی دیفرانسیلی سهفاز انجام شده است. این ساختار با جبران حرارتی خودکار، عملکرد دقیق دستگاه را در دماهای محیطی مختلف تضمین میکند و در صورت افزایش تدریجی جریان، با تأخیر زمانی حسابشده مدار را قطع مینماید تا از آسیب به سیمپیچ موتور جلوگیری شود.

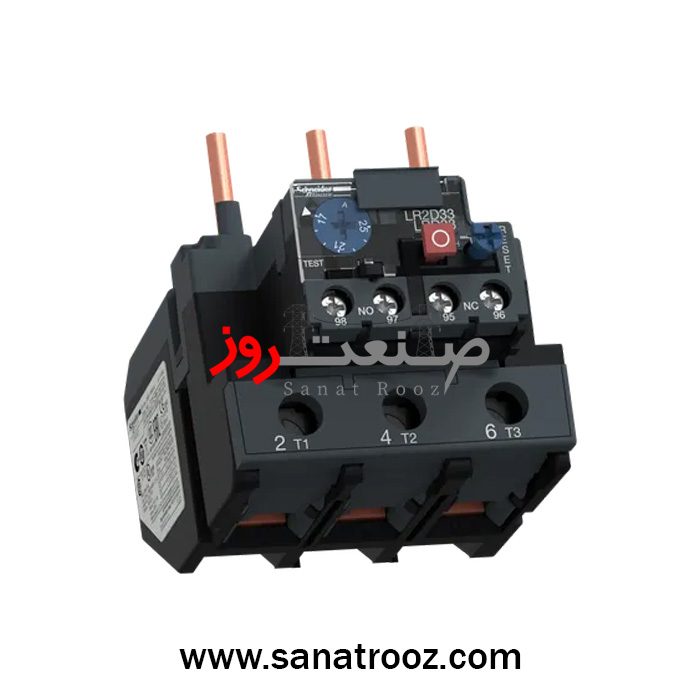

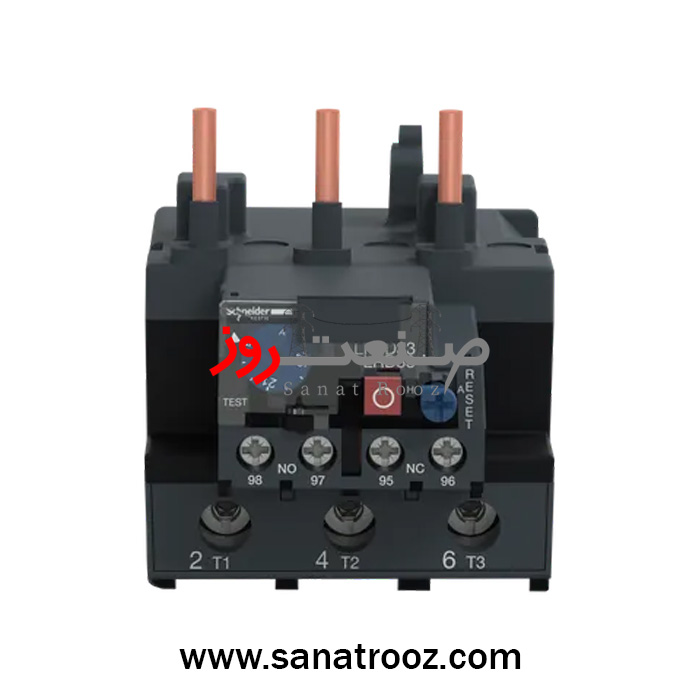

یکی از ویژگیهای کلیدی این بیمتال، قابلیت نصب آسان آن زیر کنتاکتورهای LC1D80 و LC1D95 است. این سازگاری، آن را به گزینهای ایدهآل برای تابلوهای برق صنعتی، پمپهای فشار قوی، سیستمهای تهویه و خطوط بستهبندی تبدیل کرده است. دکمههای قرمز Stop و آبی Reset روی بدنه، امکان قطع و ریست دستی مدار را فراهم میکنند و برای اپراتورهایی که نیاز به تست یا راهاندازی مجدد سریع دارند، بسیار کاربردی است.
بیمتال LRD3353 دارای کلاس حرارتی 10A بوده و مطابق استاندارد IEC 60947-4-1 ساخته شده است. این محصول در جریان ۱٫۱۴ برابر جریان تنظیمشده (Ir) با دقت ±۶٪ عمل میکند و با استفاده از فناوری Trip Differential، حتی کوچکترین نوسانات جریان را با دقت بالا تشخیص میدهد. این ویژگی موجب افزایش طول عمر موتور و کاهش توقفهای ناگهانی در خطوط تولید میشود.
از نظر ایمنی، بیمتال LRD3353 دارای سطح حفاظت IP20 و عایق ولتاژی ۶ کیلوولت است. بدنه از مواد مقاوم در برابر حرارت و شعله با استاندارد UL94-V1 ساخته شده و در برابر لرزش تا ۶ Gn و شوک مکانیکی تا ۱۵ Gn مقاوم است. این مقاومت بالا موجب میشود دستگاه در محیطهای صنعتی با دمای بالا و ارتعاش مداوم نیز عملکرد پایداری داشته باشد.
بیمتال LRD3353 دارای دو کنتاکت کمکی (۱ NO + ۱ NC) برای ارسال سیگنال وضعیت مدار به سیستمهای کنترلی یا PLC است. این قابلیت، نظارت لحظهای بر وضعیت موتور و تشخیص سریع خطا را ممکن میسازد. همچنین طراحی داخلی دستگاه به گونهای است که تریپ حرارتی با دقت بالا و بدون تأثیر نوسانات لحظهای انجام میشود.
در آزمایشهای دوام صنعتی، این بیمتال توانسته است بیش از ۶۰۰۰ سیکل الکتریکی و ۱۰ هزار سیکل مکانیکی را بدون افت عملکرد پشت سر بگذارد. گشتاور مجاز اتصال ترمینالها در مدار قدرت ۹ نیوتنمتر و در مدار فرمان ۱٫۷ نیوتنمتر است که نشاندهنده طراحی دقیق و ایمن آن برای جلوگیری از شلشدگی یا گرمشدن اتصالات است.
از دیگر مزایای بیمتال LRD3353 میتوان به عملکرد پایدار در ولتاژ کاری ۱۰۰۰ ولت AC، طراحی ماژولار و قابلیت نصب بر روی ریل یا صفحه اشاره کرد. این ویژگیها موجب سهولت در مونتاژ تابلوهای برق و افزایش سرعت نصب میشوند. همچنین سازگاری آن با سیستمهای AC و DC باعث میشود در کاربردهای مختلف صنعتی و ساختمانی قابل استفاده باشد.
این مدل از بیمتال اشنایدر الکتریک با گواهیهای بینالمللی UL، CSA، EAC، UKCA و DNV-GL عرضه میشود و تضمینکننده کیفیت و ایمنی در پروژههای مهندسی است. شرکت صنعت روز بهعنوان نماینده معتبر تأمین تجهیزات برق صنعتی در ایران، این محصول را با گارانتی ۱۸ ماهه اصلی اشنایدر الکتریک و ضمانت اصالت کالا عرضه میکند.
کاربرد در صنایع مختلف:
صنایع نفت، گاز و پتروشیمی – کارخانههای تولید سیمان و فولاد – خطوط پمپاژ و تهویه صنعتی – سیستمهای نوار نقاله و آسانسور – تابلوهای برق قدرت و توزیع صنعتی – اتوماسیون و کنترل موتور در کارگاهها و تأسیسات ساختمانی.
