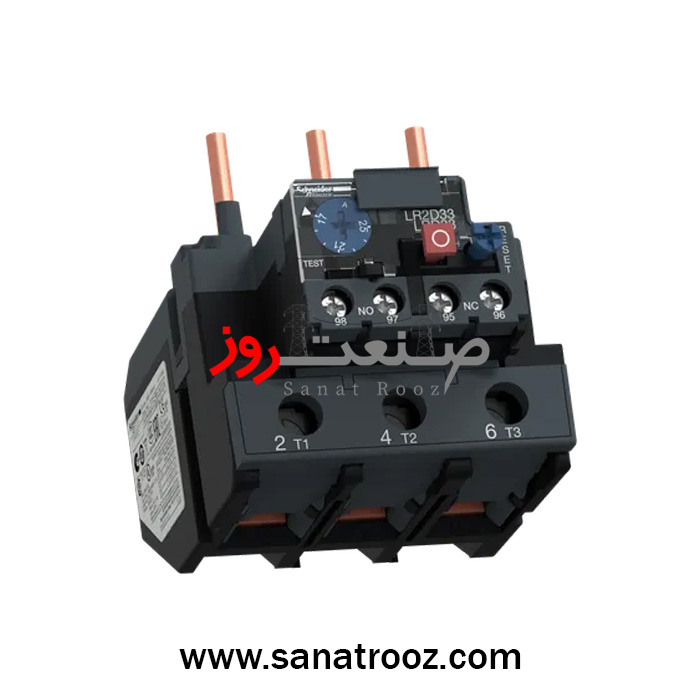

بيمتال 37 الی 50 آمپر تیپ قدیم اشنایدر الکتریک

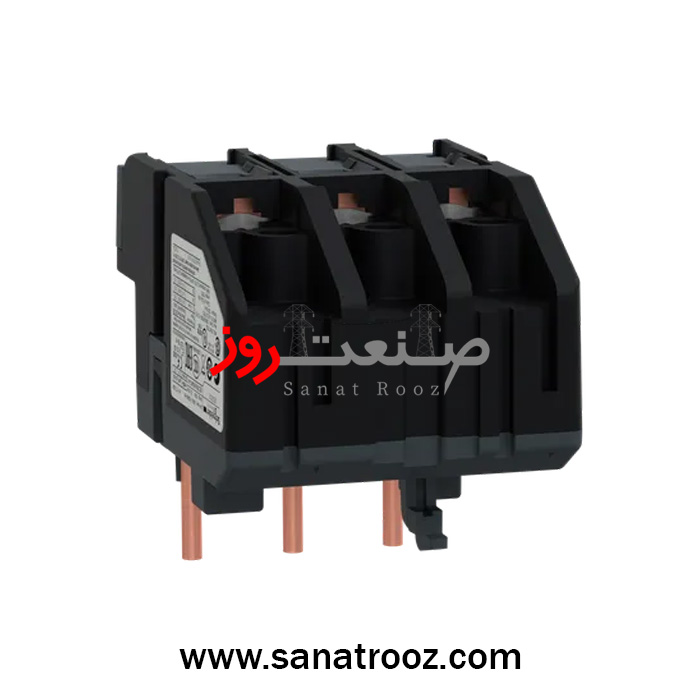

بیمتال ۳۷ الی ۵۰ آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3357 از سری TeSys Deca یکی از پرکاربردترین تجهیزات حفاظتی در سیستمهای کنترل و راهاندازی موتورهای سهفاز بهشمار میرود. این مدل با محدوده جریان قابل تنظیم بین ۳۷ تا ۵۰ آمپر، دقت بالا در عملکرد و طراحی مقاوم، انتخابی مطمئن برای مهندسان برق، طراحان تابلو و پیمانکاران صنعتی است که نیاز به حفاظت دقیق در مقابل اضافهبار و قطع فاز دارند.

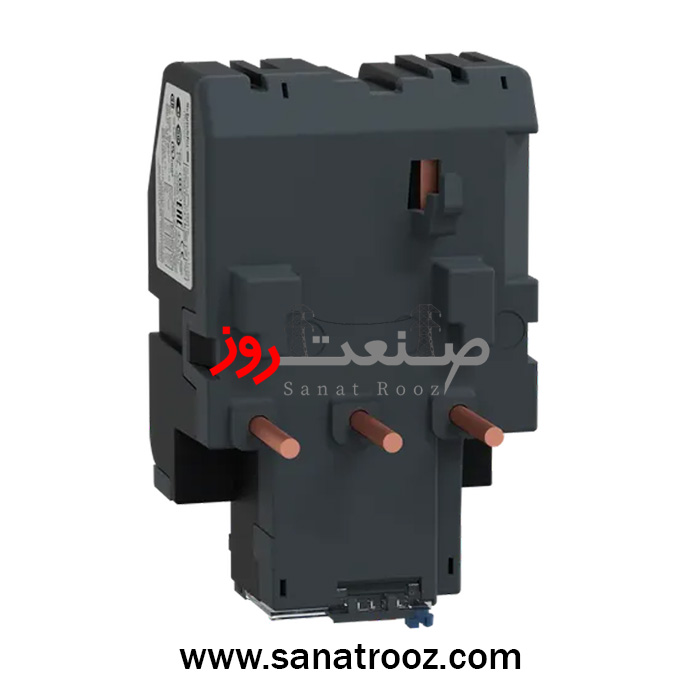

در ساختار داخلی بیمتال LRD3357 از مکانیزم دیفرانسیلی سهفاز با جبران حرارتی خودکار استفاده شده است که موجب میشود در شرایط تغییر دمای محیط، عملکرد آن دچار خطا نشود و قطع مدار با دقت بالایی انجام گیرد. این بیمتال بهصورت مستقیم در زیر کنتاکتورهای LC1D80 و LC1D95 نصب میشود و قابلیت نصب روی ریل DIN را نیز دارد که باعث افزایش انعطاف در طراحی تابلو برق میشود.
طراحی این رله حرارتی بر پایه استاندارد بینالمللی IEC 60947-4-1 انجام شده و با کلاس حرارتی 10A، قادر است در جریان ۱٫۱۴ برابر مقدار تنظیمی Ir در زمان تعریفشده مدار را قطع کند. بیمتال LRD3357 با قابلیت تشخیص قطع فاز، اضافهبار و قفل روتور، حفاظت کاملی از موتورهای سهفاز ارائه میدهد و مانع از سوختن سیمپیچ یا خرابی قطعات دوار میشود.

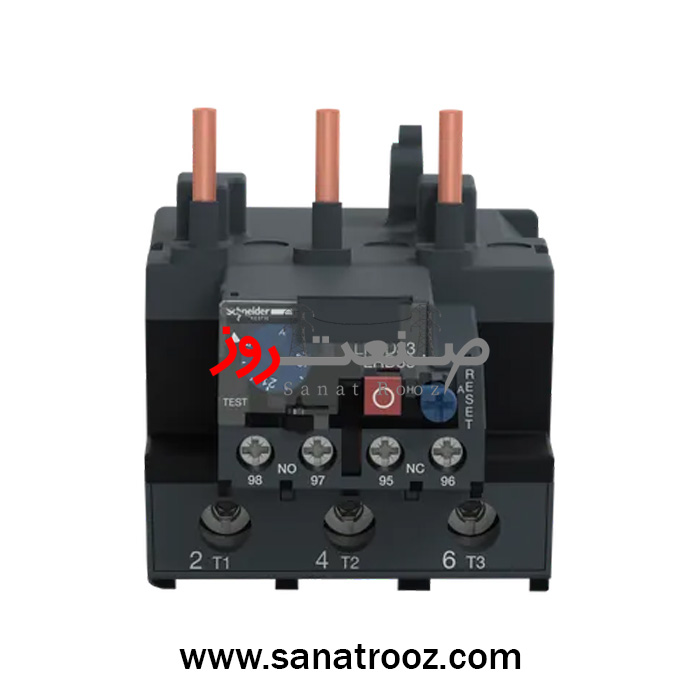

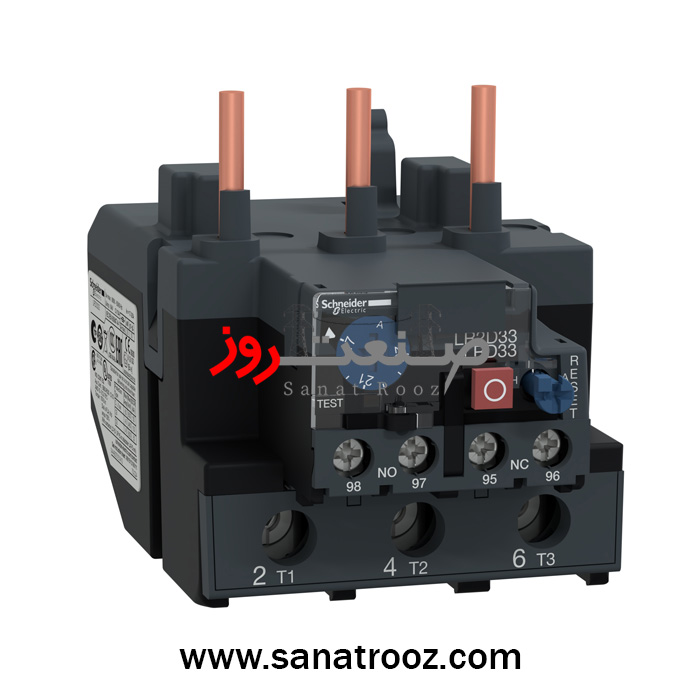

بدنهی مقاوم این بیمتال از مواد ضدحرارت با درجه ایمنی IP20 ساخته شده که از تماس مستقیم جلوگیری کرده و ایمنی اپراتور را تضمین میکند. دو دکمهی عملیاتی روی بدنه، یکی قرمز (Stop) برای قطع فوری مدار و دیگری آبی (Reset) برای راهاندازی مجدد پس از رفع خطا در نظر گرفته شده است. این ویژگی باعث سهولت کار در بهرهبرداری و افزایش سرعت عملکرد تعمیرکاران و اپراتورها میشود.
از دیگر قابلیتهای برجستهی بیمتال LRD3357، وجود دو کنتاکت کمکی (۱ باز + ۱ بسته) است که برای ارسال سیگنال خطا یا وضعیت عملکرد به سیستم کنترل یا PLC کاربرد دارد. این ویژگی امکان مانیتورینگ از راه دور و نظارت هوشمند بر مدار را فراهم میسازد.
در بخش مکانیکی، LRD3357 با مقاومت بالا در برابر لرزش تا ۶ Gn و تحمل شوک ۱۵ Gn طراحی شده است تا در محیطهای صنعتی سنگین و پرارتعاش مانند خطوط تولید، کمپرسورها و پمپهای بزرگ بدون اختلال عمل کند. عمر مفید این تجهیز در حدود ۶۰۰۰ سیکل الکتریکی و ۱۰۰۰۰ سیکل مکانیکی است که بیانگر دوام بالای طراحی آن است.
وزن کم (۰٫۵۱ کیلوگرم) و ابعاد جمعوجور (۱۱۵×۷۰×۸۱ میلیمتر) امکان نصب آسان در فضاهای محدود تابلو برق را فراهم میکند. همچنین گشتاور سفتکاری ترمینالها در مدار قدرت ۹ نیوتنمتر و در مدار فرمان ۱٫۷ نیوتنمتر است که از شل شدن اتصالات در اثر گرما یا لرزش جلوگیری میکند.
این بیمتال برای ولتاژ کاری ۱۰۰۰ ولت AC در فرکانس ۵۰/۶۰ هرتز طراحی شده و قابلیت کارکرد در سیستمهای تغذیه AC و DC را دارد. هماهنگی کامل آن با تجهیزات سری TeSys Deca، باعث میشود مهندسان بتوانند مجموعهای یکپارچه و مطمئن برای حفاظت و کنترل موتور ایجاد کنند.

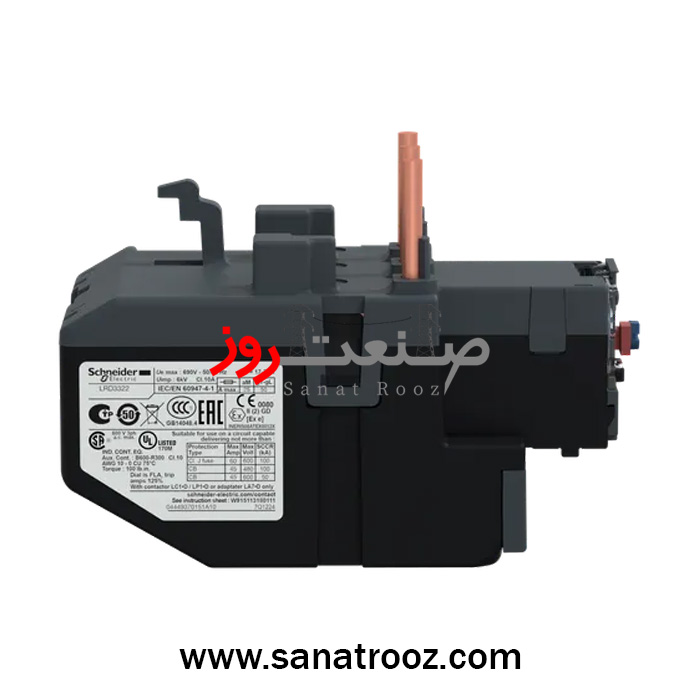

محصول LRD3357 با گواهیهای بینالمللی UL، CSA، EAC، UKCA و DNV-GL تأیید شده و بهصورت اورجینال شرکت اشنایدر الکتریک با گارانتی ۱۸ ماهه رسمی از طریق شرکت صنعت روز عرضه میشود تا اطمینان کامل از اصالت، کیفیت و پشتیبانی فنی فراهم گردد.
کاربرد در صنایع مختلف:
کاربرد این بیمتال در صنایع مختلف از جمله نفت و گاز، فولاد، پتروشیمی، نیروگاهها، سیستمهای تهویه صنعتی، خطوط نوار نقاله، پمپهای بزرگ و تابلوهای برق توزیع صنعتی کاملاً شناخته شده است.
