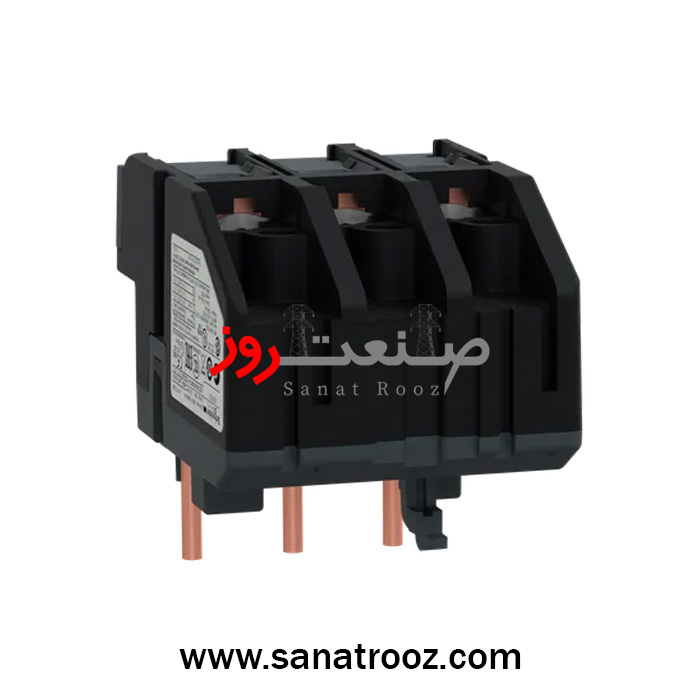

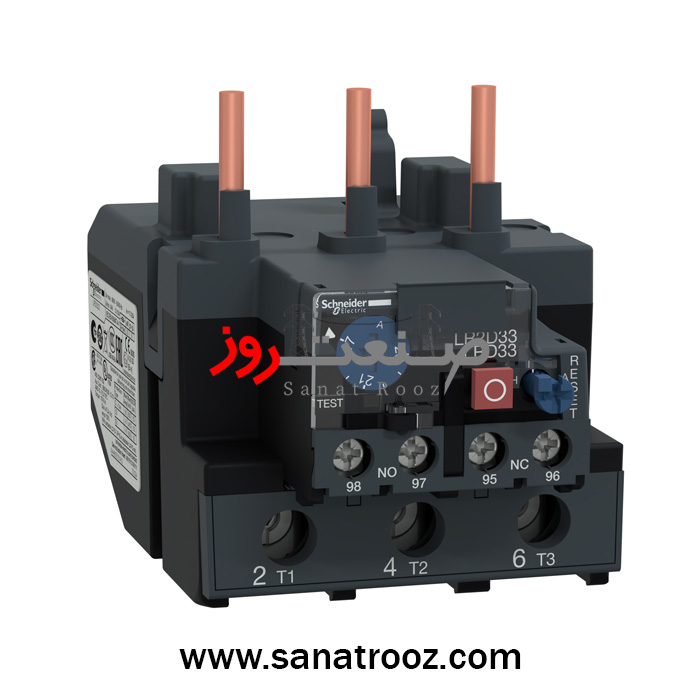

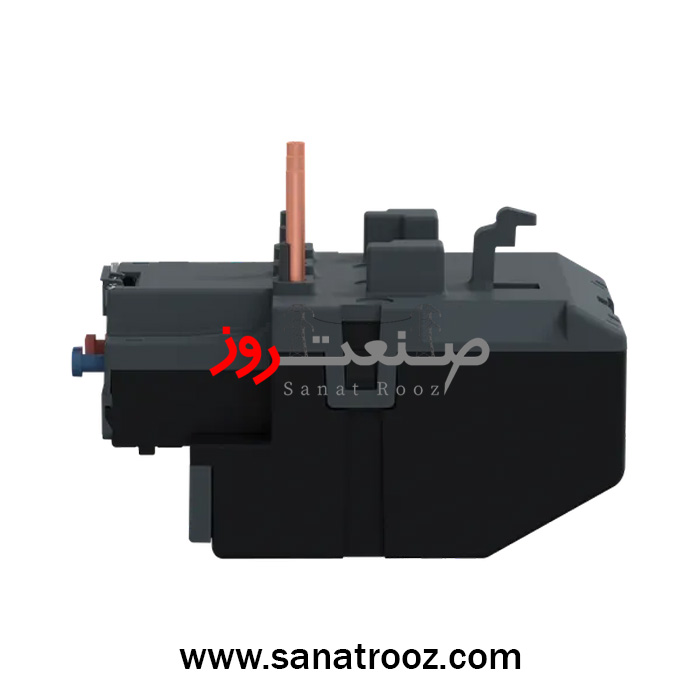

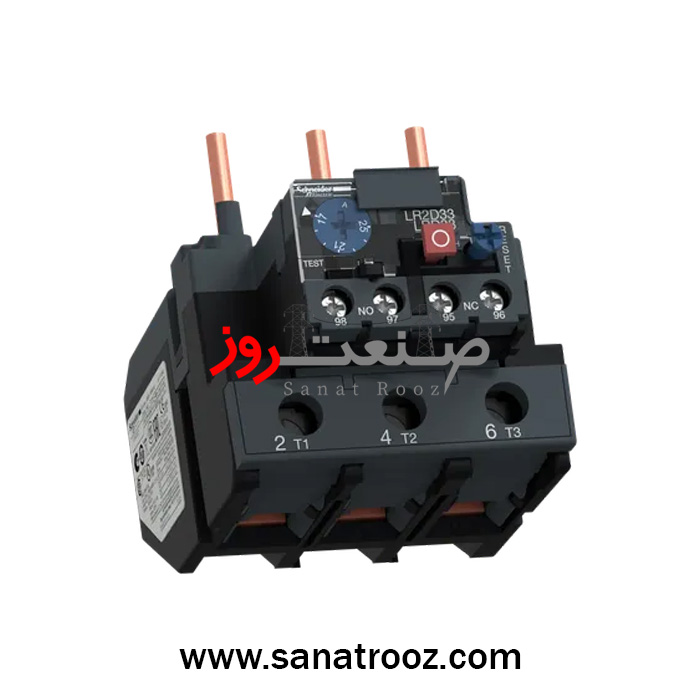

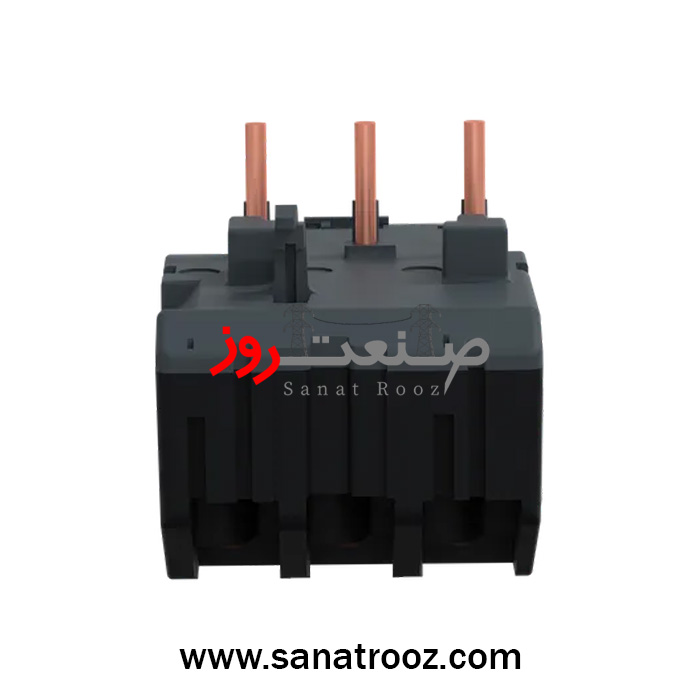

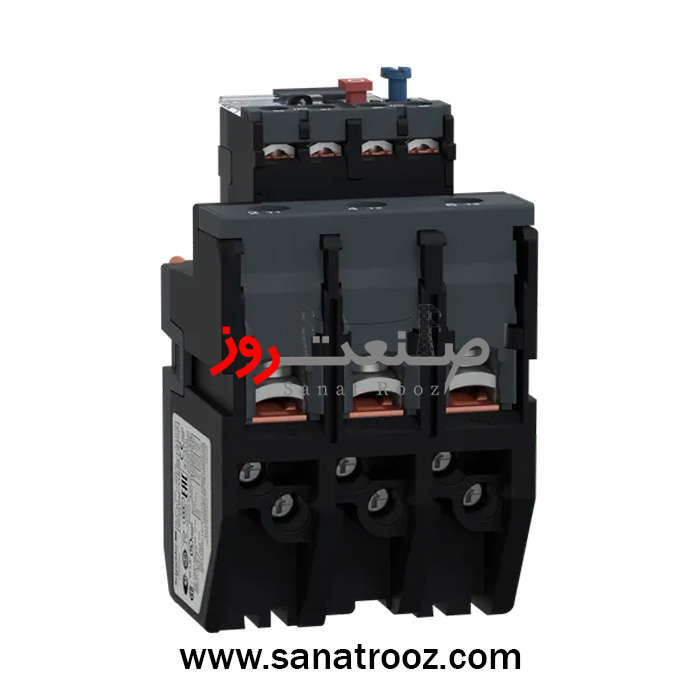

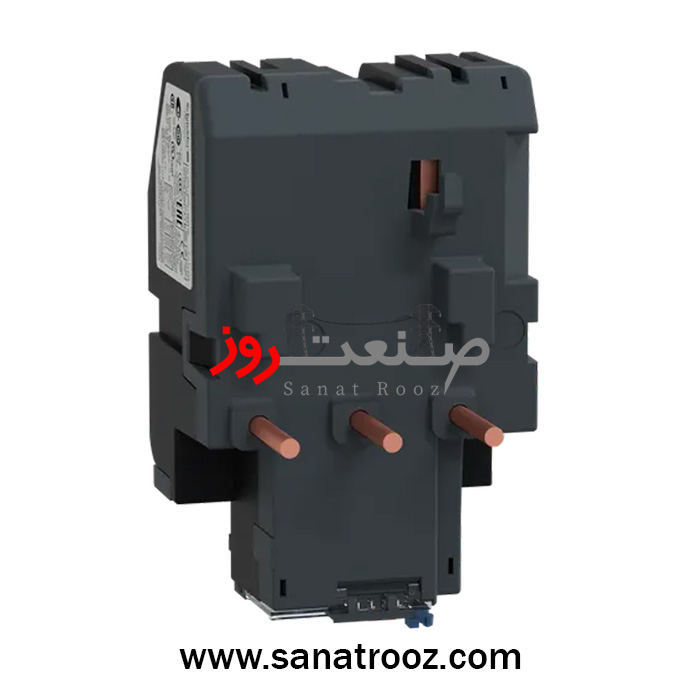

بيمتال 55 الی 70 آمپر تیپ قدیم اشنایدر با کدفنی LRD3361
بیمتال ۵۵ الی ۷۰ آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3361 از سری TeSys Deca یکی از رلههای حرارتی پرکاربرد و دقیق در سیستمهای حفاظتی موتوری محسوب میشود. این تجهیز برای کنترل و حفاظت موتورهای سهفاز در برابر اضافهبار، قفل روتور و قطع فاز طراحی شده و با ساختار مکانیکی مستحکم خود، عملکردی پایدار در محیطهای صنعتی سنگین ارائه میدهد. محدوده تنظیم جریان آن بین ۵۵ تا ۷۰ آمپر است و همین ویژگی باعث میشود تا در پروژههایی با توان بالا، بهویژه در صنایع فولاد، پتروشیمی و تهویه صنعتی، انتخابی مطمئن باشد.
این بیمتال بر پایه تکنولوژی دیفرانسیلی سهفاز ساخته شده و دارای جبران حرارتی خودکار است تا تغییرات دمای محیط بر دقت عملکرد آن تأثیری نگذارد. طراحی تیپ قدیم LRD3361 هماهنگی کاملی با کنتاکتورهای LC1D80 و LC1D95 دارد و بهصورت مستقیم زیر آنها نصب میشود. این ویژگی باعث سهولت در سیمبندی و صرفهجویی در فضای تابلو برق میگردد.

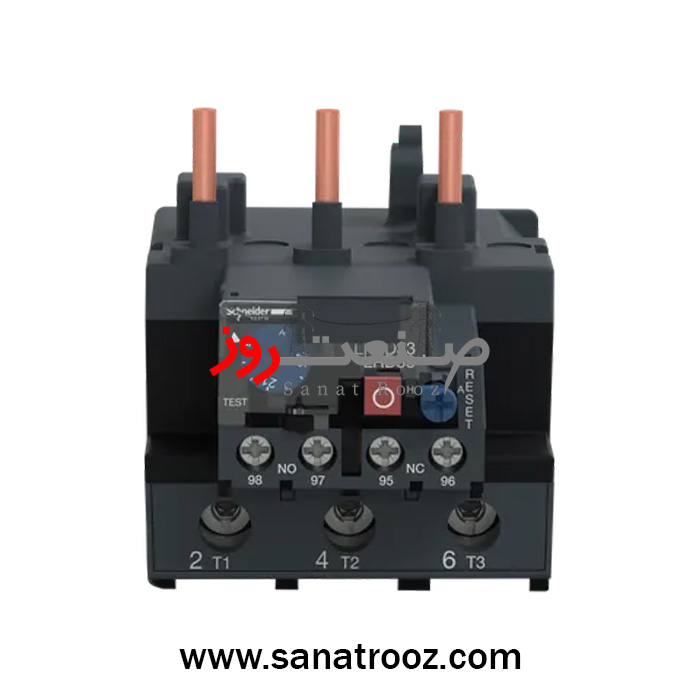

ولتاژ کاری این مدل تا ۱۰۰۰ ولت AC در فرکانس ۵۰/۶۰ هرتز است و مطابق با استاندارد IEC 60947-4-1 طراحی شده است. بدنه مقاوم با درجه حفاظت IP20 و عایق ولتاژی ۶ کیلوولت، ایمنی کاربر و سیستم را تضمین میکند. در بخش کنترلی، دو دکمهی کاربردی روی بیمتال تعبیه شده است: قرمز (Stop) برای قطع دستی مدار در شرایط اضطراری و آبی (Reset) برای بازگرداندن مدار پس از رفع خطا.
بیمتال LRD3361 دارای دو کنتاکت کمکی ۱ NO + ۱ NC است که برای سیگنالینگ خطا، اتصال به PLC یا نشانگرهای وضعیت استفاده میشود. این ساختار باعث افزایش سطح اتوماسیون و نظارت هوشمند در تابلوهای برق صنعتی میشود. از نظر عملکرد دینامیکی، بیمتال در برابر لرزش تا ۶ Gn و شوک ۱۵ Gn مقاوم است، بنابراین در محیطهایی با ارتعاش زیاد مانند خطوط تولید فولاد یا جرثقیلهای سقفی نیز عملکردی بدون خطا دارد.
مکانیزم قطع این بیمتال بسیار دقیق است و در ۱٫۱۴ برابر جریان تنظیمشده (Ir) عمل میکند. کلاس حرارتی آن 10A بوده و در شرایط اضافهبار، موتور را با دقت بالا از مدار خارج میکند. این سطح از حساسیت، ضمن جلوگیری از سوختن سیمپیچ موتور، موجب افزایش عمر مفید تجهیزات و کاهش توقفهای ناگهانی در تولید میشود.
از نظر طراحی، ترمینالهای EverLink در این مدل اتصال مطمئن مدارهای قدرت و فرمان را تضمین میکنند و در برابر شلشدگی ناشی از حرارت مقاوماند. گشتاور سفتکاری برای ترمینالهای مدار قدرت ۹ نیوتنمتر و برای مدار فرمان ۱٫۷ نیوتنمتر در نظر گرفته شده است. وزن دستگاه حدود ۰٫۵۱ کیلوگرم و ابعاد آن ۱۱۵×۷۰×۸۱ میلیمتر است که نصب آسان در تابلوهای کوچک و فشرده را ممکن میسازد.
قابلیت نصب روی ریل DIN یا صفحه تابلو از دیگر مزایای این بیمتال است. علاوه بر این، LRD3361 دارای دوام مکانیکی ۱۰ هزار سیکل و دوام الکتریکی ۶ هزار سیکل است که نشاندهندهی استحکام و عمر طولانی آن در شرایط کاری سنگین میباشد. این محصول با گواهیهای بینالمللی UL، CSA، EAC، UKCA و DNV-GL عرضه میشود و اطمینان کاملی از اصالت و عملکرد به کاربر میدهد.
تمامی مدلهای تیپ قدیم از جمله LRD3361 توسط شرکت اشنایدر الکتریک فرانسه طراحی و تولید شده و در ایران بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی از طریق شرکت صنعت روز عرضه میشوند؛ تأمینکنندهی تخصصی تجهیزات برق و اتوماسیون صنعتی که با ارائه مشاوره فنی و پشتیبانی تخصصی، انتخابی مطمئن برای مهندسان برق و پیمانکاران پروژههای صنعتی محسوب میشود.
کاربرد در صنایع مختلف:
صنایع نفت، گاز و پتروشیمی – تابلوهای برق صنعتی – پمپهای فشار قوی – سیستمهای تهویه و کمپرسور – خطوط نوار نقاله و آسانسور – کارخانههای فولاد، سیمان و مواد غذایی – صنایع آب و فاضلاب – جرثقیلهای صنعتی و ماشینآلات سنگین.
