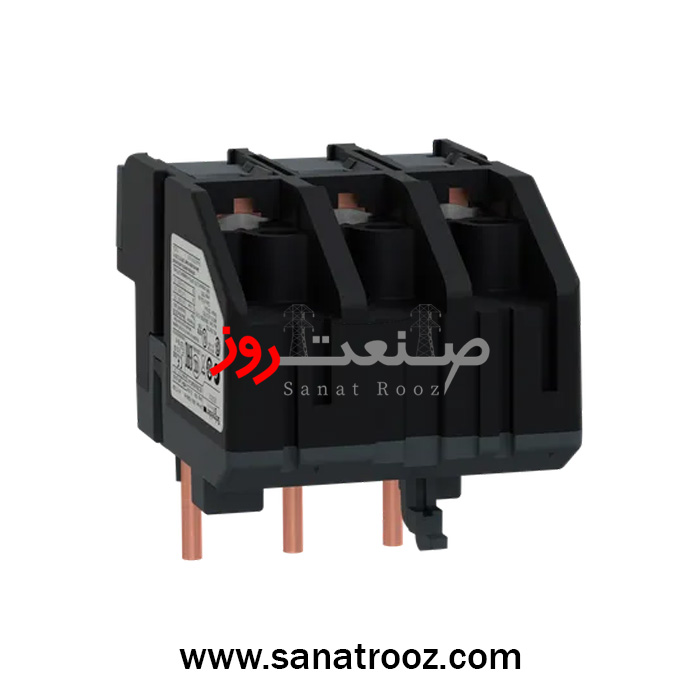

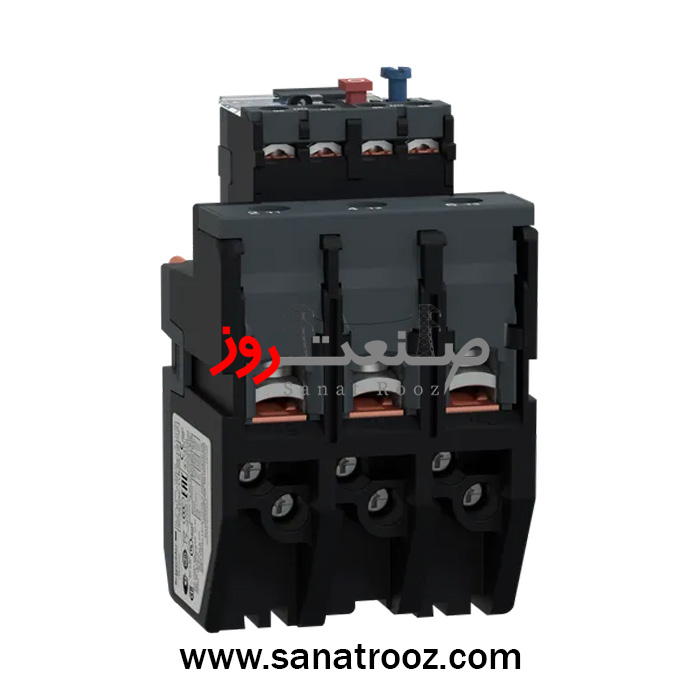

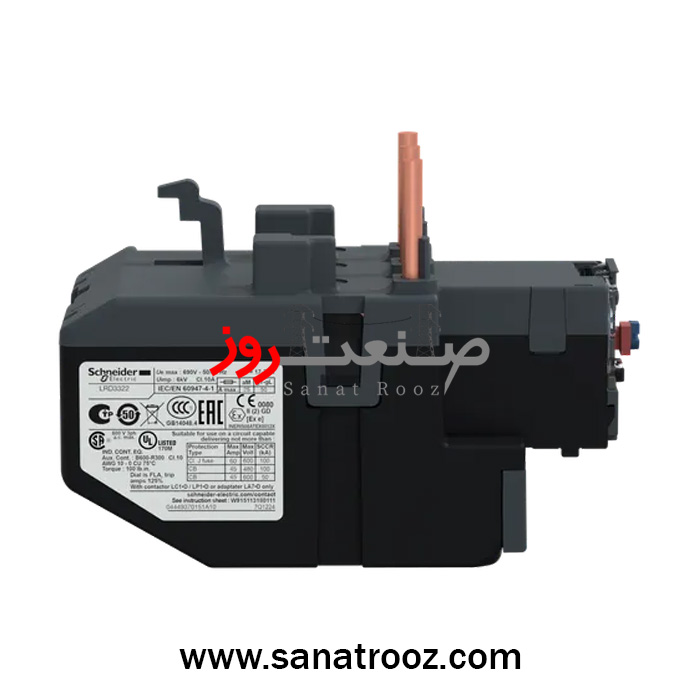

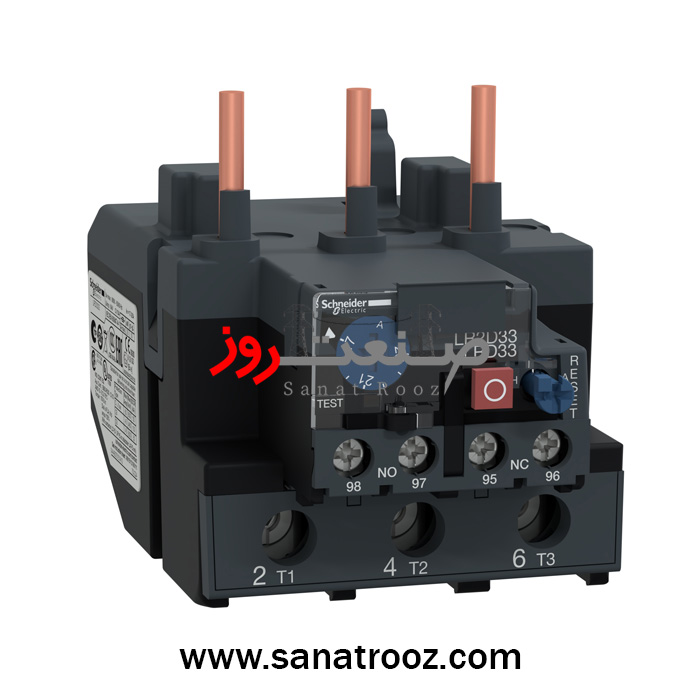

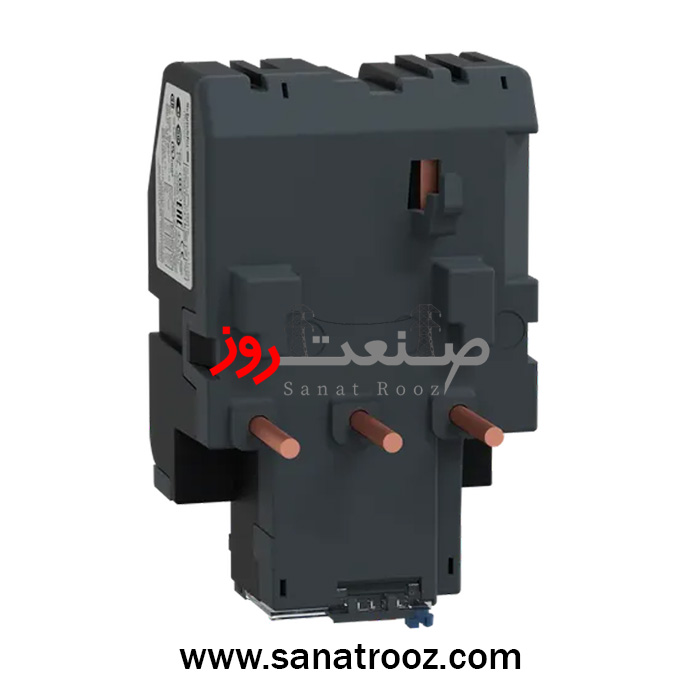

بیمتال حرارتی ۶۳ الی ۸۰ آمپر اشنایدر الکتریک مدل LRD3363

بیمتال ۶۳ الی ۸۰ آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3363 از سری TeSys Deca یکی از دقیق‌ترین و بادوام‌ترین رله‌های حرارتی برای حفاظت موتورهای سه‌فاز در کاربردهای صنعتی سنگین محسوب می‌شود. این بیمتال با محدوده جریان قابل تنظیم بین ۶۳ تا ۸۰ آمپر طراحی شده و به‌صورت کامل از موتور در برابر اضافه‌بار، قفل روتور، قطع فاز و نوسانات حرارتی محیط محافظت می‌کند.

طراحی مکانیکی این مدل از نوع تیپ قدیم سری LRD است و به‌صورت مستقیم زیر کنتاکتورهای LC1D80 و LC1D95 نصب می‌شود. ساختار دیفرانسیلی سه‌فاز با جبران حرارتی خودکار باعث می‌شود عملکرد بیمتال در برابر تغییرات دما و رطوبت محیط پایدار بماند و خطای قطع یا تریپ ناخواسته رخ ندهد.

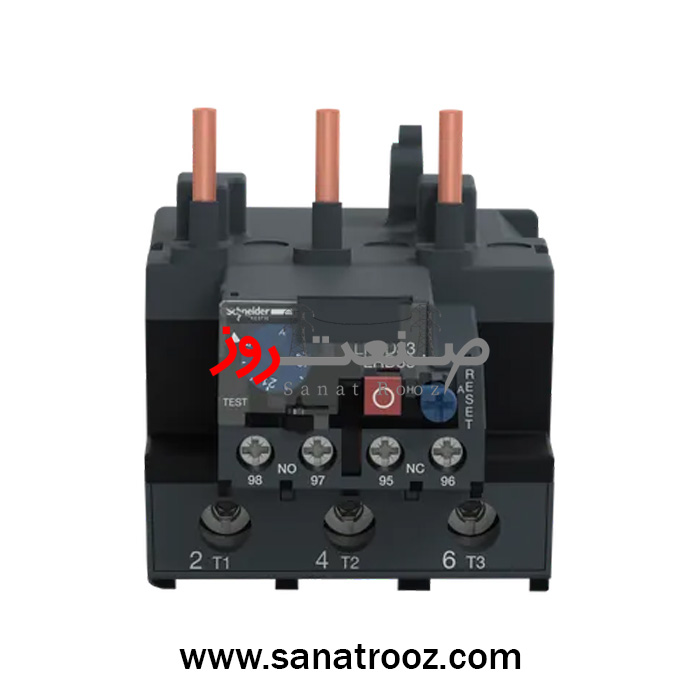

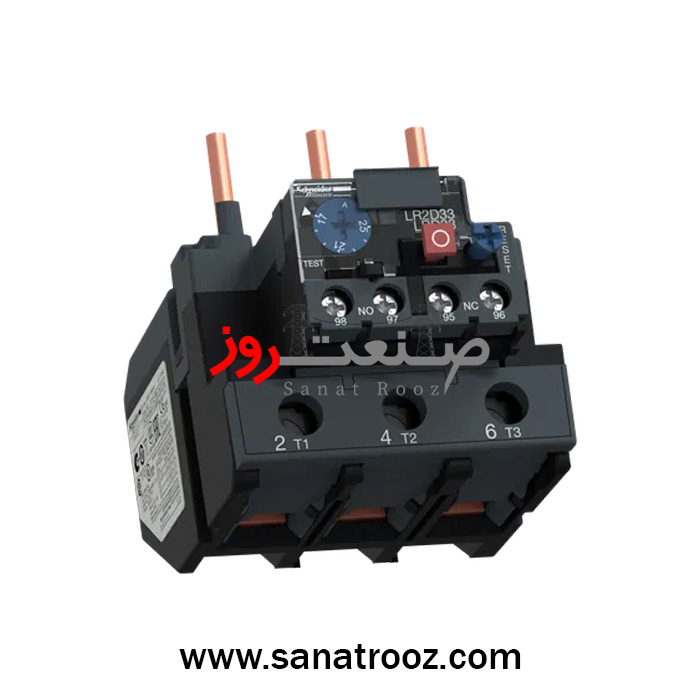

بیمتال LRD3363 دارای دو دکمه کاربردی بر روی بدنه است؛ دکمه قرمز (Stop) برای قطع دستی مدار و دکمه آبی (Reset) برای بازگرداندن سیستم به حالت اولیه پس از رفع خطا. این قابلیت‌ها ضمن افزایش ایمنی اپراتور، راه‌اندازی مجدد سریع سیستم را ممکن می‌سازد.

ولتاژ عملکرد این بیمتال تا ۱۰۰۰ ولت AC در فرکانس ۵۰/۶۰ هرتز است و تمامی بخش‌ها طبق استاندارد بین‌المللی IEC 60947-4-1 طراحی شده‌اند. بدنه مقاوم با درجه حفاظت IP20 و عایق ولتاژی ۶ کیلوولت امنیت کامل تجهیزات و کاربر را تضمین می‌کند.

این مدل از بیمتال با استفاده از ترمینال‌های EverLink اشنایدر، اتصال پایدار و مقاومی را حتی در محیط‌های با لرزش بالا فراهم می‌سازد. گشتاور نصب ترمینال‌های قدرت ۹ نیوتن‌متر و ترمینال فرمان ۱٫۷ نیوتن‌متر است تا از شل‌شدگی اتصالات در اثر حرارت یا ارتعاش جلوگیری شود.

در بخش سیگنالینگ، بیمتال LRD3363 دارای دو کنتاکت کمکی (۱ NO + ۱ NC) است که امکان اتصال به سیستم‌های مانیتورینگ یا PLC را فراهم می‌سازد. این ویژگی، نظارت هوشمند و اعلام وضعیت خطا را در تابلوهای کنترل و اتوماسیون صنعتی تسهیل می‌کند.

کلاس حرارتی این بیمتال 10A بوده و در جریان ۱٫۱۴ برابر مقدار تنظیمی (Ir) با دقت بالا مدار را قطع می‌کند. این عملکرد دقیق از داغ شدن سیم‌پیچ موتور جلوگیری کرده و باعث افزایش طول عمر تجهیز و پایداری فرآیند صنعتی می‌شود.

از نظر دوام، بیمتال LRD3363 دارای عمر ۱۰ هزار سیکل مکانیکی و ۶ هزار سیکل الکتریکی است و در برابر لرزش تا ۶ Gn و شوک مکانیکی تا ۱۵ Gn مقاوم است؛ بنابراین در محیط‌های سخت صنعتی مانند خطوط تولید، جرثقیل‌ها، پمپ‌های سنگین و کارخانه‌های فولاد عملکردی بی‌نقص دارد.

ابعاد این مدل ۱۱۵×۷۰×۸۱ میلی‌متر و وزن آن حدود ۰٫۵۱ کیلوگرم است؛ طراحی فشرده آن باعث نصب آسان در تابلوهای برق با فضای محدود می‌شود. بیمتال LRD3363 می‌تواند روی ریل DIN یا به‌صورت مستقیم روی صفحه نصب شود و با کلیه تجهیزات سری TeSys Deca سازگار است.

این محصول از گواهی‌های بین‌المللی معتبر از جمله UL، CSA، EAC، UKCA و DNV-GL برخوردار است و مطابق با استانداردهای جهانی کیفیت و ایمنی تولید شده است. به همین دلیل، مهندسان برق، پیمانکاران صنعتی و سازندگان تابلو برق آن را به‌عنوان گزینه‌ای قابل اعتماد برای حفاظت موتوری انتخاب می‌کنند.

تمامی مدل‌های تیپ قدیم از جمله LRD3363 توسط شرکت اشنایدر الکتریک فرانسه تولید شده و در ایران با گارانتی ۱۸ ماهه شرکتی از طریق شرکت صنعت روز ارائه می‌گردد؛ شرکتی که با ارائه تجهیزات اصل، مشاوره فنی تخصصی و پشتیبانی کامل، انتخابی حرفه‌ای برای صنعتگران و مهندسان برق کشور است.

کاربرد در صنایع مختلف:

صنایع فولاد، نفت، گاز و پتروشیمی – پمپ‌های آب صنعتی و بوسترپمپ‌ها – سیستم‌های تهویه و کمپرسور – جرثقیل‌های سقفی و آسانسورهای صنعتی – خطوط تولید و انتقال مواد – تابلوهای کنترل موتور و مراکز اتوماسیون صنعتی.
