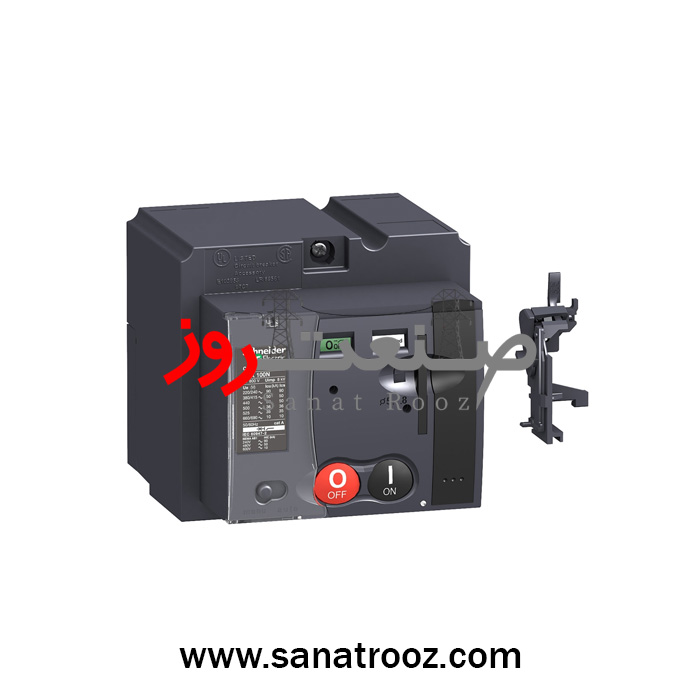

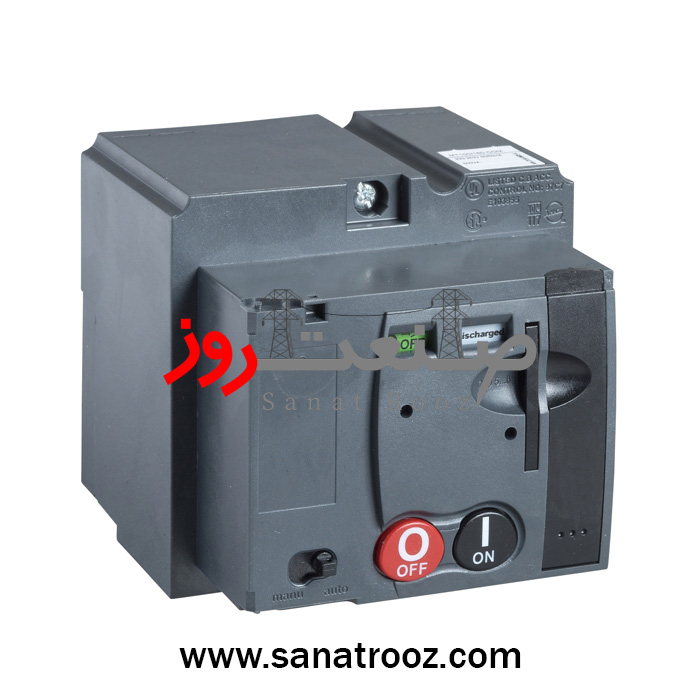

موتور کلید اتوماتیک ۱۰۰/۱۶۰ آمپر ۲۴/۴۸ ولت DC اشنایدر
Standard motor mechanism module MT100/160, ComPacT NSX100/160, 24/30VDC
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | موتور کليد اتوماتیک 100/160 آمپر 24/48 ولت DC اشنایدر |
| سری محصول | ComPacT NSX – مدل MT100/160 |
| کد فنی کالا | LV429436 |
| نوع نصب | مخصوص کلیدهای فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 24 تا 30 ولت DC |
| کاربرد | مکانیزم شارژ فنری اتوماتیک برای کلیدهای اتوماتیک NSX100 و NSX160 |
| نوع فرمان | الکتروموتوری – شارژ فنر خودکار با فرمان پالسی یا ماندگار |
| سازگاری با کلید | سازگار با مدلهای ComPacT NSX100 / NSX160 (AC و DC) |
| نوع ولتاژ تغذیه | جریان مستقیم (DC) |
| مصرف انرژی (توان نامی) | 500 وات در حالت شارژ و 500 وات در حالت تخلیه فنر |
| طراحی | ماژول مکانیکی استاندارد با SDE adaptor – نصب مستقیم روی کلید |
| ایمنی | قابلیت قفلگذاری در وضعیت OFF با 1 تا 3 قفل (Ø 5 تا Ø 8 mm) |
| کاربری | تابلوهای صنعتی، مراکز داده، نیروگاهها، سیستمهای UPS و کنترل قدرت DC |
| سرعت عملکرد | باز شدن < 700 ms / بسته شدن < 80 ms |
| قابلیت کنترل | دو حالت فرمان: Maintained / Impulse |
| دوام مکانیکی | بیش از 100,000 سیکل مکانیکی |
| نوع حفاظت | ایزولاسیون کامل طبق IEC 60947-2 |
| عمر سیکل الکتریکی/مکانیکی | الکتریکی تا 10,000 سیکل / مکانیکی بیش از 100,000 سیکل |
| گشتاور نصب توصیهشده | طبق دفترچه فنی اشنایدر – وابسته به نوع ترمینال کلید |
| تعداد کنتاکت (موقعیت فرمان) | یک موتور داخلی برای شارژ و تخلیه فنر |
| قابلیت اضافه شدن | قابل ترکیب با ماژولهای جانبی SDE، MX، MN |
| ابعاد بستهبندی (cm) | 17 × 10.7 × 12 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 1.402 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
موتور کلید اتوماتیک اشنایدر الکتریک مدل LV429436 برای کلیدهای ComPacT NSX100 و NSX160 طراحی شده و با ولتاژ 24 تا 30 ولت DC کار میکند. این موتور با توان 500 وات فنر کلید را در کمتر از ۲ ثانیه شارژ کرده و در کمتر از ۸۰ میلیثانیه مدار را وصل یا قطع میکند.با دوام مکانیکی بیش از 100,000 سیکل، طراحی Green Premium، گواهیهای RoHS و REACh و گارانتی ۱۸ ماهه شرکتی، انتخابی ایدهآل برای سیستمهای برق صنعتی DC و تابلوهای کنترل قدرت است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
موتور کلید اتوماتیک ۱۰۰/۱۶۰ آمپر ۲۴/۴۸ ولت DC اشنایدر
موتور کلید اتوماتیک اشنایدر الکتریک مدل LV429436 از سری ComPacT NSX100/160، راهکاری دقیق و صنعتی برای کنترل از راه دور کلیدهای فیکس در سیستمهای DC است. این موتور با تغذیه ۲۴ تا ۳۰ ولت DC طراحی شده و وظیفهی شارژ خودکار فنر کلید را بر عهده دارد تا قطع و وصل مدار با سرعتی بالا، دقیق و ایمن انجام شود.
در لحظهی عملکرد، موتور با توان ۵۰۰ وات فنر کلید را در کمتر از ۲ ثانیه شارژ میکند و سپس اجازه میدهد کلید در زمان کمتر از ۸۰ میلیثانیه مدار را وصل (ON) یا قطع (OFF) کند. این زمان واکنش فوق سریع، در سیستمهای قدرت DC که نیاز به دقت بالا دارند، اهمیت حیاتی دارد.
ساختار مکانیکی و الکترونیکی LV429436 بر اساس استاندارد بینالمللی IEC 60947-2 طراحی شده است. این موتور به صورت ماژول فیکس (Fixed Mounting) در جلوی کلید نصب میشود و برای کلیدهای اتوماتیک ComPacT NSX100 و NSX160 ایدهآل است.
قابلیت کنترل با دو نوع فرمان پالسی (Impulse) و ماندگار (Maintained) انعطافپذیری بالایی در طراحی تابلو برق فراهم میکند. همچنین سیستم قفل مکانیکی در وضعیت OFF با امکان استفاده از ۳ قفل Ø ۵ تا ۸ میلیمتر از عملکرد ناخواسته جلوگیری میکند.
بدنهی مستحکم و عایقدار، عملکرد قابل اعتماد موتور را در بازهی دمایی –۲۵ تا +۷۰ درجه سانتیگراد تضمین میکند. علاوهبراین، دوام مکانیکی بیش از ۱۰۰,۰۰۰ سیکل و عمر الکتریکی ۱۰,۰۰۰ سیکل باعث میشود این موتور در پروژههای صنعتی سنگین مانند نیروگاهها، خطوط تولید، و سیستمهای UPS بهصورت طولانیمدت بدون افت عملکرد عمل کند.
موتور LV429436 از نظر طراحی داخلی و بهرهوری انرژی در کلاس محصولات سبز Green Premium اشنایدر قرار دارد. این تجهیز دارای گواهی RoHS و REACh بوده، فاقد PVC است و بیش از ۵۴٪ قابلیت بازیافت دارد؛ در نتیجه با اهداف توسعه پایدار و استانداردهای زیستمحیطی اروپا هماهنگ است.
با نصب سریع، مصرف انرژی بهینه، صدای عملکرد بسیار پایین و گارانتی ۱۸ ماهه شرکتی، این مدل انتخابی مطمئن برای مهندسان برق و پیمانکاران صنعتی است که به دنبال عملکرد دقیق، دوام بالا و اصالت برند Schneider Electric هستند.
⚙️ مشخصات عملکردی (Performance Settings)
| نوع عملکرد | مقدار / محدوده | توضیح فنی |
|---|---|---|
| نوع مکانیزم | موتور شارژ فنری خودکار (Spring Charging Motor Mechanism) | وظیفهی شارژ خودکار فنر کلید اتوماتیک برای عملکرد سریع قطع و وصل. |
| سری سازگار | ComPacT NSX100 تا NSX160 (Fixed Type) | برای کلیدهای فیکس در تابلوهای توزیع فشار ضعیف طراحی شده است. |
| ولتاژ عملکرد موتور | ۲۴ تا ۳۰ ولت DC | تغذیه مستقیم DC برای مدارهای کنترل و سیستمهای UPS. |
| توان مصرفی نامی (Power Consumption) | ۵۰۰ وات در حالت شارژ / ۵۰۰ وات در حالت تخلیه فنر | توان لحظهای در زمان عملکرد موتور. |
| زمان شارژ فنر (Spring Charging Time) | ≤ ۲ ثانیه | زمان لازم برای شارژ کامل فنر پیش از عملکرد کلید. |
| زمان قطع (Opening Time) | < 700 میلیثانیه | زمان لازم برای قطع مدار پس از دریافت فرمان OFF. |
| زمان وصل (Closing Time) | < 80 میلیثانیه | سرعت پاسخ کلید در حالت وصل (ON). |
| نوع فرمان ورودی | پالسی (Impulse) و ماندگار (Maintained) | پشتیبانی از دو مد فرمان برای مدارهای کنترل مختلف. |
| نوع کنترل مدار فرمان | الکترومکانیکی – بدون نیاز به تغذیه کمکی | کنترل دقیق و مستقل از شرایط تغذیه جانبی. |
| دوام مکانیکی | بیش از ۱۰۰,۰۰۰ سیکل | اطمینان از عملکرد پایدار در سیکلهای کاری طولانی. |
| دوام الکتریکی | تا ۱۰,۰۰۰ سیکل در جریان نامی | عملکرد قابل اعتماد در کاربردهای مداوم DC. |
| نحوه نصب موتور | نصب مستقیم در جلوی کلید (Front Mounting) | بدون نیاز به تغییر در طراحی تابلو یا افزودن سیمکشی اضافی. |
| قفل ایمنی مکانیکی | قفل در وضعیت OFF با ۱ تا ۳ قفل (Ø ۵ تا ۸ mm) | جلوگیری از عملکرد ناخواسته در هنگام تعمیر یا نگهداری. |
| سازگاری با اکسسوریها | SDE (کنتاکت سیگنال) / MN (آندرولتاژ) / MX (شنت تریپ) | امکان گسترش عملکرد حفاظتی و کنترلی. |
| شرایط کاری محیطی | –۲۵°C تا +۷۰°C | طراحی شده برای محیطهای سخت صنعتی با دمای بالا یا پایین. |
| نحوه تست عملکرد | از طریق دکمه تست مکانیکی روی موتور | بررسی عملکرد قبل از بهرهبرداری. |
کاربرد در صنایع مختلف:
سیستمهای توزیع برق DC، تابلوهای کنترل صنعتی، مراکز داده، نیروگاهها، صنایع فولاد و خطوط انتقال انرژی تجدیدپذیر.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | موتور کليد اتوماتیک 100/160 آمپر 24/48 ولت DC اشنایدر |
| سری محصول | ComPacT NSX – مدل MT100/160 |
| کد فنی کالا | LV429436 |
| نوع نصب | مخصوص کلیدهای فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 24 تا 30 ولت DC |
| کاربرد | مکانیزم شارژ فنری اتوماتیک برای کلیدهای اتوماتیک NSX100 و NSX160 |
| نوع فرمان | الکتروموتوری – شارژ فنر خودکار با فرمان پالسی یا ماندگار |
| سازگاری با کلید | سازگار با مدلهای ComPacT NSX100 / NSX160 (AC و DC) |
| نوع ولتاژ تغذیه | جریان مستقیم (DC) |
| مصرف انرژی (توان نامی) | 500 وات در حالت شارژ و 500 وات در حالت تخلیه فنر |
| طراحی | ماژول مکانیکی استاندارد با SDE adaptor – نصب مستقیم روی کلید |
| ایمنی | قابلیت قفلگذاری در وضعیت OFF با 1 تا 3 قفل (Ø 5 تا Ø 8 mm) |
| کاربری | تابلوهای صنعتی، مراکز داده، نیروگاهها، سیستمهای UPS و کنترل قدرت DC |
| سرعت عملکرد | باز شدن < 700 ms / بسته شدن < 80 ms |
| قابلیت کنترل | دو حالت فرمان: Maintained / Impulse |
| دوام مکانیکی | بیش از 100,000 سیکل مکانیکی |
| نوع حفاظت | ایزولاسیون کامل طبق IEC 60947-2 |
| عمر سیکل الکتریکی/مکانیکی | الکتریکی تا 10,000 سیکل / مکانیکی بیش از 100,000 سیکل |
| گشتاور نصب توصیهشده | طبق دفترچه فنی اشنایدر – وابسته به نوع ترمینال کلید |
| تعداد کنتاکت (موقعیت فرمان) | یک موتور داخلی برای شارژ و تخلیه فنر |
| قابلیت اضافه شدن | قابل ترکیب با ماژولهای جانبی SDE، MX، MN |
| ابعاد بستهبندی (cm) | 17 × 10.7 × 12 |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 1.402 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این موتور برای شارژ خودکار فنر کلیدهای اتوماتیک ComPacT NSX100/160 طراحی شده و در سیستمهای DC 24 تا 30 ولت استفاده میشود.
مدل LV429436 مخصوص DC (24/48V) است، در حالیکه مدل LV429433 برای ولتاژ AC (110/130V) طراحی شده است.
فنر در کمتر از ۲ ثانیه شارژ شده و عملیات قطع یا وصل مدار در زمان کمتر از ۸۰ میلیثانیه انجام میشود.
بله، این موتور با اکسسوریهای جانبی مانند SDE (کنتاکت سیگنال)، MN (آندرولتاژ) و MX (شنت تریپ) کاملاً سازگار است.
بله، دارای گواهی رسمی PEP EcoPassport، با نشان Green Premium Schneider و طراحی PVC-Free است که آن را با استانداردهای جهانی محیطزیست منطبق میکند.
