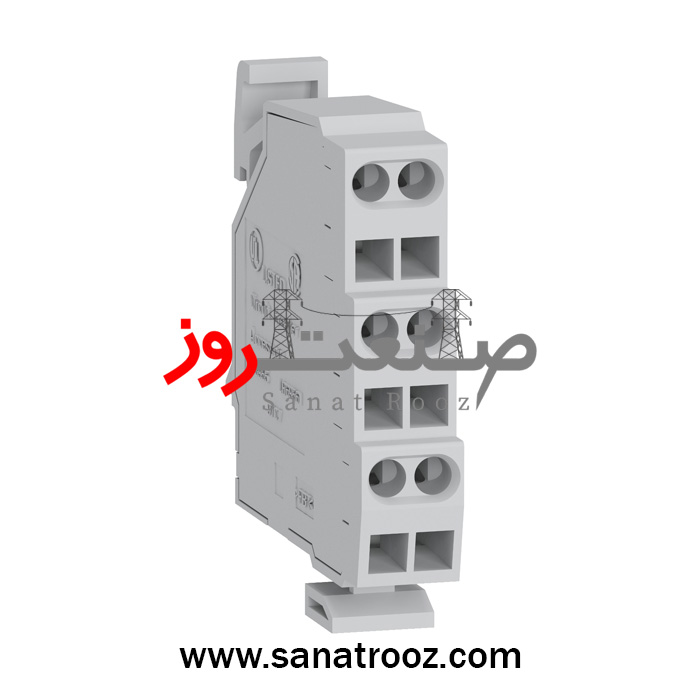

کنتاکت سوئیچ کریج کشویی Masterpact MTZ اشنایدر
کنتاکت سوئیچ کریج کشویی (Carriage Switch) با کدفنی LV833751 یکی از اجزای حیاتی سیستم ایمنی و مانیتورینگ کلیدهای هوایی MasterPact MTZ شرکت Schneider Electric (اشنایدر الکتریک) است که وظیفهی اعلام دقیق وضعیت اتصال کلید در موقعیت Connected Position (CE) را بر عهده دارد. این تجهیز در مدلهای کشویی (Drawout) استفاده میشود تا از بستهشدن ناخواسته کلید در وضعیت نامناسب جلوگیری کند.
این کنتاکت مکانیکی بهصورت مستقیم روی شاسی کشویی کلید نصب میشود و در زمانی که کلید بهطور کامل در وضعیت وصل کامل (Connected) قرار گیرد، سیگنال خروجی 1NO + 1NC را به مدار فرمان ارسال میکند. این سیگنال برای کنترلرهای صنعتی، PLC و سیستمهای مانیتورینگ بسیار مهم است، چرا که به اپراتور اطلاع میدهد کلید در موقعیت ایمن و مجاز برای بهرهبرداری قرار دارد.
ماژول Carriage Switch از نظر ساختار طراحی بهصورت فشرده و مقاوم ساخته شده و بدون نیاز به منبع تغذیه خارجی کار میکند. عملکرد آن صرفاً بر پایهی موقعیت مکانیکی کلید بوده و این ویژگی باعث افزایش طول عمر و پایداری عملکرد در سیستمهای صنعتی میشود.
در مدارهای فرمان، این کنتاکت به عنوان یک تجهیز وضعیت (Status Contact) به کار میرود و در هماهنگی با سایر ماژولها مانند Ready-to-Close (PF) و Spring Charged (CH) عمل میکند تا یک زنجیرهی حفاظتی کامل برای عملکرد مطمئن کلید ایجاد شود.
ولتاژ عملکردی این تجهیز در محدودهی 24 تا 690 ولت AC/DC قرار دارد و توانایی تحمل جریانهای 8A در 240V AC و 6A در 690V AC را داراست. این مشخصات فنی موجب میشود که سوئیچ کریج در محیطهای صنعتی سنگین نیز پایداری عملکردی عالی داشته باشد.
کنتاکت سوئیچ کریج MTZ از مواد عایق مقاوم در برابر حرارت و شوک الکتریکی ساخته شده و بدنهی آن طراحی شده تا در برابر ارتعاش، گردوغبار و شرایط سخت محیطی دوام بالایی داشته باشد. پایداری مکانیکی آن بیش از 100,000 سیکل عملکرد تضمین شده است.
از نظر ایمنی، این محصول با استانداردهای بینالمللی IEC 60947-2 و UL 489 مطابقت دارد و تضمین میکند که ارتباط سیگنالهای فرمان در شرایط بحرانی قطع یا مختل نشود.
Carriage Switch MTZ با نرمافزار هوشمند EcoStruxure Power Monitoring Expert سازگار است و میتواند دادههای وضعیت کلید را به سیستمهای دیجیتال ارسال کند تا در مانیتورینگ پیشرفته و نگهداری هوشمند (Smart Maintenance) مورد استفاده قرار گیرد.
در راستای سیاستهای زیستمحیطی Schneider Electric Net Zero 2050، این محصول با استفاده از مواد قابل بازیافت و بدون پلاستیک یکبار مصرف تولید شده و با الزامات RoHS و REACh سازگاری کامل دارد.
با توجه به دقت بالا، دوام مکانیکی، طراحی صنعتی مقاوم و هماهنگی کامل با اکوسیستم MasterPact MTZ، این کنتاکت یکی از اجزای کلیدی در سیستمهای حفاظتی و کنترلی مدرن محسوب میشود و در پروژههای صنعتی بزرگ، انتخاب نخست مهندسان برق است.
کاربرد در صنایع مختلف:
صنایع نفت و گاز ⛽ | نیروگاهها ⚡ | صنایع فولاد و سیمان ️ | صنایع خودروسازی | مراکز داده و تابلو برقهای فشار ضعیف
