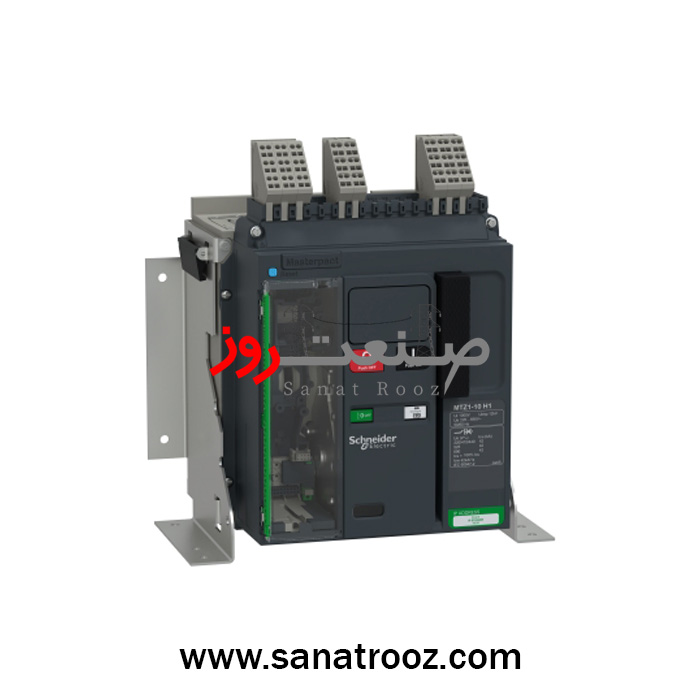

کلید هوایی ۱۰۰۰ آمپر سری MTZ۱ فیکس ۴۲K اشنایدر
Circuit breaker Masterpact MTZ1 10H1 - 1000 A - 3P fixed - w/o Micrologic
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید هوایی 1000 آمپر سری MTZ1 فیکس 42KA |
| سری محصول | Masterpact MTZ1 – فریم H1 |
| کد فنی کالا | LV847130 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690V AC – 50/60Hz |
| کاربرد | حفاظت مدارهای LV در ورودی اصلی و تابلوهای قدرت |
| نوع فرمان | مکانیکی – بدون مکانیسم کشویی |
| سازگاری با کلید | سازگار با واحدهای حفاظتی Micrologic X (قابل افزودن) |
| نوع ولتاژ تغذیه | AC ولتاژ پایین (مطابق ولتاژ شبکه) |
| مصرف انرژی | 90 وات (قدرت تلفاتی) |
| طراحی | فریم صنعتی 10H1 – ساختار فیکس سهپل |
| ایمنی | مطابق استاندارد IEC 60947-2 با حفاظت اتصالکوتاه 42KA |
| کاربری | مناسب تابلوهای ورودی، مراکز صنعتی، پستهای LV |
| سرعت عملکرد | زمان قطع حدود 25ms، زمان وصل حدود 50ms |
| قابلیت کنترل | امکان ارتقاء با ماژولهای ارتباطی و حفاظتی Micrologic X |
| دوام مکانیکی | ۱۲,۵۰۰ سیکل مکانیکی |
| نوع حفاظت | حفاظت اتصالکوتاه 42KA – بدون Micrologic (Base) |
| عمر سیکل الکتریکی | طبق استاندارد سری MTZ1 – مناسب شبکههای صنعتی (Electrical Endurance Standard) |
| گشتاور نصب | مطابق دستورالعمل فریم H1 در دیتاشیت (Torque Dependent) |
| قابلیت اضافه شدن | پشتیبانی کامل از لوازم جانبی (OF / SD / SDE / MX / MN / Motor Mechanism) |
| قطر نصب | نیازمند فریم و ابعاد استاندارد MTZ1 H1 |
| تعداد کنتاکت | سهپل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 21.49 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 1000 آمپر سری MTZ1 اشنایدر مدل LV847130 یک بریکر فیکس قدرتمند برای حفاظت ورودی اصلی تابلوهای LV است که با قدرت قطع 42KA، ولتاژ کاری 690V AC و طراحی فریم 10H1 عملکردی دقیق و پایدار ارائه میدهد. این کلید قابلیت تجهیز با واحدهای حفاظتی Micrologic X/Xi را دارد و پس از نصب این واحدها، امکاناتی مثل اندازهگیری انرژی، ثبت رخداد و حفاظت پیشرفته در برابر اتصالکوتاه و اضافهبار فعال میشود. مصرف انرژی بهینه، زمان قطع سریع و انطباق کامل با استاندارد IEC 60947-2 باعث شده LV847130 انتخابی قابلاعتماد برای پروژههای صنعتی، پستهای LV و تابلوهای ورودی اصلی باشد.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای 18 ماه گارانتی شرکتی
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی ۱۰۰۰ آمپر فیکس 42K اشنایدر سری MTZ1
کلید هوایی ۱۰۰۰ آمپر سری MTZ1 مدل LV847130 از خانواده Masterpact، یک بریکر قدرتمند و دقیق برای حفاظت شبکههای فشار ضعیف است و برای استفاده در ورودی اصلی تابلوها، فیدرهای حساس و محیطهای صنعتی با بارهای پیوسته طراحی شده است. این کلید روی فریم 10H1 ساخته شده و در حالت فیکس نصب میشود، بنابراین امکان اتصال مستقیم و پایدار به شینهها و کابلها را فراهم میکند و انتخاب مناسبی برای تابلوهایی است که نیاز به ساختاری ثابت و مقاوم دارند.
این مدل با جریان نامی ۱۰۰۰ آمپر و قدرت قطع 42KA در شبکههای ۴۱۵ تا ۴۴۰ ولت AC، تعادل مطلوبی بین ظرفیت حفاظتی، پایداری و هزینه ایجاد میکند. طراحی آن بهگونهای انجام شده که بتواند در بسیاری از پروژههای صنعتی سنگین بدون نیاز به تغییر ساختار تابلو مورد استفاده قرار گیرد. ولتاژ عملکرد ۶۹۰ ولت AC و ولتاژ عایقی ۱۰۰۰ ولت، نشاندهنده توانایی کلید در تحمل شرایط الکتریکی سخت و نوسانات گذراست.
یکی از مهمترین مزیتهای این مدل، قابلیت تجهیز شدن آن با واحدهای حفاظتی Micrologic X و Xi است. این یعنی طراح میتواند سطح حفاظت، اندازهگیری و مانیتورینگ را متناسب با نیاز پروژه انتخاب کند. افزودن Micrologic باعث میشود کلید علاوه بر عملکرد حفاظتی، به یک ابزار نظارتی و تحلیلی نیز تبدیل شود؛ از پایش انرژی گرفته تا ثبت رخدادها، تشخیص ناهنجاریها و سازگاری با معماریهای هوشمند.
جدول تنظیمات حفاظتی (Protection Settings) – LV847130
| ردیف | نوع حفاظت | توضیحات فنی |
|---|---|---|
| ۱ | Long-Time (L) | حفاظت حرارتی در برابر اضافهبار + تنظیم جریان نامی و زمان تأخیر |
| ۲ | Short-Time (S) | حفاظت اتصالکوتاه تأخیردار + تنظیم I²t (در Micrologic 5.0X / 6.0X / 7.0X) |
| ۳ | Instantaneous (I) | واکنش لحظهای به اتصالکوتاههای شدید با زمان عملکرد چند میلیثانیه |
| ۴ | Ground Fault (G) | حفاظت نشتی زمین و خطای ارت (در Micrologic 6.0X و ۷.0X) |
| ۵ | Thermal Overload | تحلیل حرارتی بار و جلوگیری از داغ شدن کنتاکتها |
| ۶ | Selectable Curves | امکان انتخاب منحنی قطع مناسب پروژه |
| ۷ | Event Logging | ثبت رخدادها، ثبت خطا و آنالیز رفتار شبکه |
| ۸ | Energy Measurement | اندازهگیری جریان، ولتاژ، توان، انرژی، THD و پارامترهای کیفیت برق |
از نظر سرعت عملکرد، کلید در هنگام بروز خطا، زمان قطع تقریباً ۲۵ میلیثانیه و زمان وصل حدود ۵۰ میلیثانیه دارد که باعث کاهش تنش الکتریکی روی باسبارها و تجهیزات پاییندست میشود. همچنین توان تلفاتی حدود ۸۰ وات برای یک کلید ۱۰۰۰ آمپر نشاندهنده طراحی بهینه در مسیر جریان و کاهش افت انرژی در حالت کارکرد مداوم است.
ساختار مکانیکی LV847130 برای کار طولانیمدت طراحی شده است. این بریکر قادر است ۱۲,۵۰۰ سیکل مکانیکی و چند هزار سیکل الکتریکی را بدون افت عملکرد پشت سر بگذارد، به همین دلیل برای شبکههایی که در معرض سوئیچینگ مکرر یا شرایط کاری سنگین هستند کاملاً مناسب است. گستره دمای کاری از ۲۵- تا ۷۰+ درجه سانتیگراد نیز امکان نصب آن را در اتاق برقهای گرم، محیطهای صنعتی نیمهسخت یا فضاهای دارای تهویه محدود فراهم میکند.

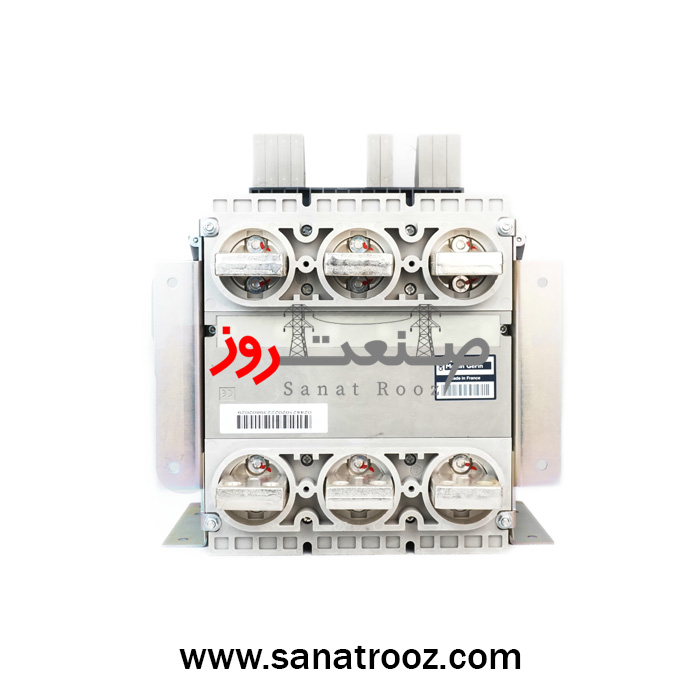

اتصال ورودی و خروجی کلید هم از جلو و هم از پشت امکانپذیر است و فاصله گام اتصال ۷۰ میلیمتر، هماهنگی کامل با شینهکشی صنعتی ایجاد میکند. این انعطاف در طراحی تابلو، زمان اجرا را کاهش میدهد و در پروژههایی که محدودیت فضا وجود دارد ارزش بالایی دارد. وزن ۱۴ کیلوگرمی دستگاه و ابعاد بهینه شامل ارتفاع ۳۰۱ میلیمتر، عرض ۲۷۶ میلیمتر و عمق ۲۰۹ میلیمتر نیز باعث شده نصب و سرویس دستگاه آسانتر انجام شود.
در حوزه حفاظت، ظرفیت قطع نهایی Icu = 42kA و ظرفیت قطع سرویس Ics = 42kA در تمامی ولتاژهای استاندارد، عملکرد مطمئن کلید را حتی در وضعیتهای تکراری اتصال کوتاه تضمین میکند. همچنین مقدار جریان وصل اتصال کوتاه Icm = 88kA و تحمل ضربهای 12kV، توانایی کلید در مقابله با جریانهای پیک و تنشهای لحظهای را نشان میدهد.
از نظر محیطزیستی، این کلید مطابق برنامه Green Premium اشنایدر تولید شده و با مقررات RoHS و REACh سازگار است. استفاده از بستهبندی بازیافتی، انتشار شفاف مدارک PEP و قابلیت بازیافت بخشهای فلزی، این محصول را به گزینهای مناسب برای پروژههایی تبدیل میکند که الزامات محیطزیستی برای آنها مهم است.
در مجموع، کلید هوایی ۱۰۰۰ آمپر فیکس 42KA سری MTZ1 مدل LV847130 یک انتخاب کاملاً مهندسی برای سیستمهای توزیع انرژی است که علاوه بر ارائه حفاظت مطمئن، قابلیت ارتقاء به سیستمهای هوشمند، سازگاری با ماژولهای ارتباطی و عملکرد پایدار در شرایط کاری سخت را فراهم میکند. این کلید میتواند نقش کلیدی در پایداری شبکه و کاهش ریسک توقف ناخواسته برق در پروژههای صنعتی و ساختمانی ایفا کند.
کاربرد در صنایع مختلف
تابلوهای ورودی اصلی و فیدرهای اصلی LV
صنایع فولاد، سیمان و مجتمعهای سنگین
صنایع نفت، گاز، پتروشیمی و پالایشگاهها
مراکز داده و اتاقهای سرور
پستهای توزیع و شبکههای LV با بارهای دائم
نیروگاهها و تأسیسات تولید انرژی
پروژههای ساختمانی بزرگ و مراکز تجاری
خطوط تولید با بارهای متغیر و فرآیندهای حساس
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید هوایی 1000 آمپر سری MTZ1 فیکس 42KA |
| سری محصول | Masterpact MTZ1 – فریم H1 |
| کد فنی کالا | LV847130 |
| نوع نصب | فیکس (Fixed Mounting) |
| ولتاژ عملکرد | 690V AC – 50/60Hz |
| کاربرد | حفاظت مدارهای LV در ورودی اصلی و تابلوهای قدرت |
| نوع فرمان | مکانیکی – بدون مکانیسم کشویی |
| سازگاری با کلید | سازگار با واحدهای حفاظتی Micrologic X (قابل افزودن) |
| نوع ولتاژ تغذیه | AC ولتاژ پایین (مطابق ولتاژ شبکه) |
| مصرف انرژی | 90 وات (قدرت تلفاتی) |
| طراحی | فریم صنعتی 10H1 – ساختار فیکس سهپل |
| ایمنی | مطابق استاندارد IEC 60947-2 با حفاظت اتصالکوتاه 42KA |
| کاربری | مناسب تابلوهای ورودی، مراکز صنعتی، پستهای LV |
| سرعت عملکرد | زمان قطع حدود 25ms، زمان وصل حدود 50ms |
| قابلیت کنترل | امکان ارتقاء با ماژولهای ارتباطی و حفاظتی Micrologic X |
| دوام مکانیکی | ۱۲,۵۰۰ سیکل مکانیکی |
| نوع حفاظت | حفاظت اتصالکوتاه 42KA – بدون Micrologic (Base) |
| عمر سیکل الکتریکی | طبق استاندارد سری MTZ1 – مناسب شبکههای صنعتی (Electrical Endurance Standard) |
| گشتاور نصب | مطابق دستورالعمل فریم H1 در دیتاشیت (Torque Dependent) |
| قابلیت اضافه شدن | پشتیبانی کامل از لوازم جانبی (OF / SD / SDE / MX / MN / Motor Mechanism) |
| قطر نصب | نیازمند فریم و ابعاد استاندارد MTZ1 H1 |
| تعداد کنتاکت | سهپل (3P) |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 21.49 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
LV847130 روی فریم H1 با جریان نامی 1000A طراحی شده، ظرفیت قطع آن 42KA است و برای ورودی اصلی تابلو مناسبتر است، در حالیکه مدلهای 800A روی فریم H0 یا 08H1 عرضه میشوند.
بله. این مدل در حالت Base ارائه میشود و امکان نصب انواع Micrologic X/Xi را دارد. با این ارتقاء، قابلیتهایی مثل اندازهگیری انرژی، ثبت رخداد و حفاظت پیشرفته فعال میشود.
برای شبکههای LV تا 690V AC با سطح اتصال کوتاه متوسط، تابلوهای ورودی اصلی، فیدرهای مهم و خطوط تولید سنگین پیشنهاد میشود.
این مدل برای ۱۲٬۵۰۰ سیکل مکانیکی طراحی شده و چندین هزار سیکل الکتریکی را بدون افت عملکرد تحمل میکند.
بله. سرعت قطع حدود 25ms، ولتاژ عایقی 1000V و سازگاری با استاندارد IEC 60947-2 باعث شده برای پروژههایی مانند مراکز داده، پستهای LV و صنایع سنگین مناسب باشد.
