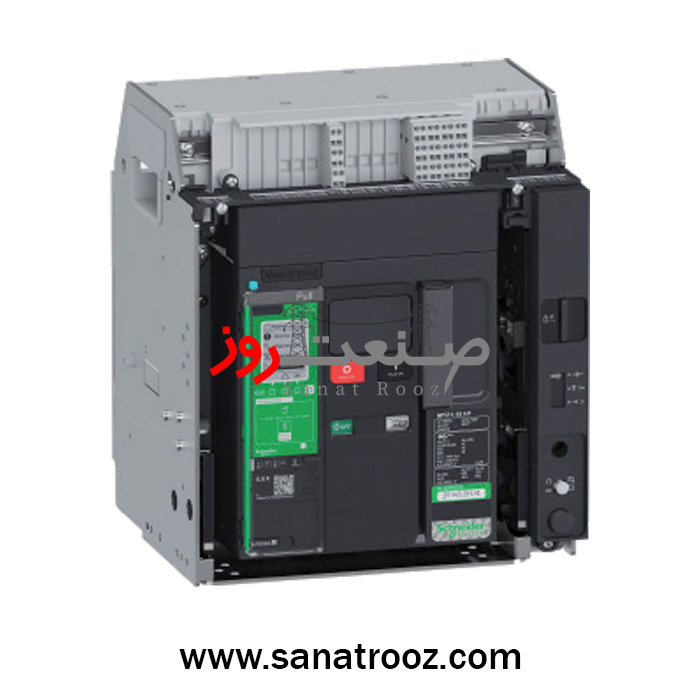

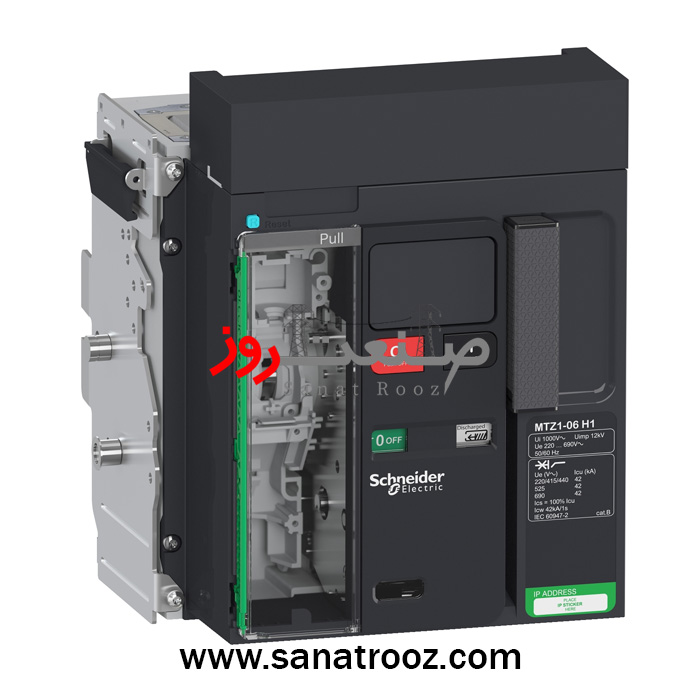

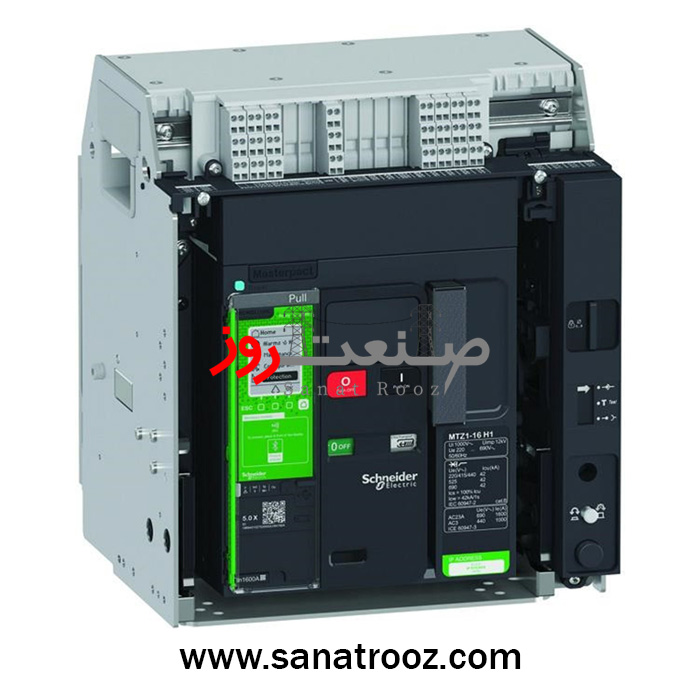

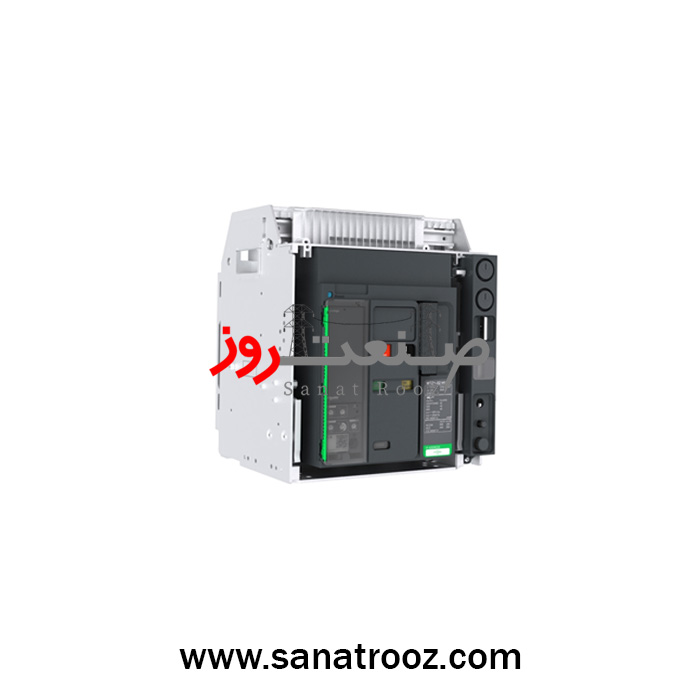

کلید هوایی ۸۰۰ آمپر سری MTZ۱ کشویی ۴۲K اشنایدر
Circuit breaker Masterpact MTZ1 08H1, 800 A, 3P drawout,
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید هوایی ۸۰۰ آمپر سهپل کشویی سری Masterpact MTZ1 |
| سری محصول | MTZ1 08H1 |
| کد فنی کالا | LV847210 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد | 690 ولت AC (حداکثر ولتاژ کاری) |
| کاربرد | حفاظت شبکههای LV – ورودی تابلو – حفاظت ترانس/ژنراتور |
| نوع فرمان | کلید هوایی قدرت با مکانیزم کشویی |
| میکرلوژیک های سازگاری با کلید | سازگار با واحد حفاظتی Micrologic X (ارقام 2.0 / 5.0 / 6.0 / 7.0) |
| نوع ولتاژ تغذیه | AC 50/60Hz مطابق استاندارد IEC60947-2 |
| مصرف انرژی | 90 وات (توان مصرفی اسمی) |
| طراحی | ۳ پل – مدل H1 – ساختار Compact – مناسب فریم MTZ1 |
| ایمنی | استاندارد کامل IEC 60947-2 – قابلیت Isolation – Category B |
| کاربری | ورودی تابلوهای برق LV، خطوط قدرت، سیستمهای صنعتی سنگین |
| سرعت عملکرد | زمان قطع ~ 25 ms / زمان وصل ~ 50 ms |
| قابلیت کنترل | قابلیت افزودن OF/SD/SDE/Motor/UVR/EOF / Micrologic X |
| دوام مکانیکی | 12,500 سیکل مکانیکی |
| نوع حفاظت | Icu = 42kA @ 440V — Ics = مطابق Micrologic نصبشده |
| قابلیت اضافه شدن | امکان نصب انواع ماژول جانبی (Auxiliary + Motor + UVR + SDE) |
| قطر نصب | نیاز به رک و شاسی مخصوص کلیدهای MTZ1 – کشویی |
| تعداد کنتاکت | وابسته به ماژول نصبشده (کلید پایه فاقد کنتاکت کمکی) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر |
| وزن کالا | 30 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 800 آمپر سری Masterpact MTZ1 کشویی 42KA اشنایدر مدل LV847210 یک بریکر پیشرفته برای حفاظت مدارهای فشار ضعیف در تابلوهای اصلی صنعتی است. این مدل با فریم MTZ1 08H1، طراحی کشویی، قدرت قطع 42kA و سازگاری با واحدهای حفاظتی Micrologic X، انتخابی ایدهآل برای ورودی تابلو، سیستمهای قدرت و پروژههای سنگین است. عملکرد سریع، استاندارد IEC 60947-2، قابلیت اتصال به اکوسیستم EcoStruxure و گارانتی معتبر ۱۸ ماهه صنعت روز، این مدل را به یکی از مطمئنترین گزینههای بازار تبدیل کرده است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای 18 ماه گارانتی شرکتی
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی ۸۰۰ آمپر سری MTZ1 کشویی 42K اشنایدر
کلید هوایی ۸۰۰ آمپر سری Masterpact MTZ1 کشویی 42kA با کد فنی LV847210 یکی از کلیدیترین تجهیزات حفاظت قدرت در تابلوهای LV پیشرفته است؛ مدلی که برای پروژههایی طراحی شده که به اطمینان، سرعت عملکرد بالا و قابلیت سرویسپذیری سریع نیاز دارند. این کلید با فریم MTZ1 08H1، ساختار کشویی و قدرت قطع 42kA در ولتاژ 440V، انتخاب ثابت مهندسان در صنایع سنگین، دیتا سنترها، پستهای توزیع و تابلوهای ورودی اصلی است.
یکی از مهمترین نقاط قوت LV847210، سازگاری کامل با واحدهای حفاظتی Micrologic X است؛ جایی که میتوان سطح حفاظت، مانیتورینگ و مدیریت انرژی را در سطحی بسیار دقیق تعریف کرد. بسیاری از رقبا تنها به معرفی آمپر و قدرت قطع اشاره میکنند، اما در اینجا مزیت اصلی MTZ1 در دیجیتال بودن، قابلیت اتصال به سیستمهای EcoStruxure و امکان ارتقاء نرمافزاری نهفته است. این ویژگی باعث میشود کلید با نیازهای آینده پروژه سازگار بماند.
طراحی کشویی این مدل، سرویسپذیری، تعمیر و تست را بسیار سادهتر میکند. مهندسها در پروژههای صنعتی این مزیت را حیاتی میدانند، زیرا میتوان کلید را بدون خاموشی کامل تابلو بیرون کشید و عملیات نگهداری انجام داد. این در حالی است که صفحات رقبا معمولاً فقط به عبارت «کشویی» بسنده میکنند و کاربرد واقعی آن را توضیح نمیدهند.
از نظر عملکرد الکتریکی، LV847210 با ولتاژ کاری 690V، زمان قطع بسیار سریع و عمر الکتریکی ۳۰۰۰ سیکل، گزینهای ایدهآل برای شبکههایی است که در معرض جریانهای اتصال کوتاه سنگین قرار دارند. بدنه مستحکم، فریم H1 و استاندارد کامل IEC 60947-2 همراه با قابلیت Isolation باعث شده این کلید یکی از مطمئنترین انتخابها برای ورودی تابلوهای برق باشد.
تنظیمات حفاظتی (Protection Settings)
| ویژگی | مقدار / توضیحات |
|---|---|
| نوع حفاظت | وابسته به Micrologic X نصبشده |
| حفاظت اضافهبار (Long Time – L) | قابل تنظیم در Micrologic X (در صورت نصب) |
| حفاظت اتصال کوتاه لحظهای (Instantaneous – I) | فعال در یونیتهای ۲.۰ / ۵.۰ / ۶.۰ / ۷.۰ |
| حفاظت اتصال کوتاه زمان کوتاه (Short Time – S) | در مدلهای ۵.۰ و بالاتر |
| حفاظت نشتی زمین (Ground Fault – G) | در مدلهای ۶.۰ و ۷.۰ |
| کلاس کلید | Category B – Selective |
| قابلیت برنامهریزی | کامل در Micrologic X (پارامترهای زمان/جریان) |
| عملکرد حفاظتی | قطع لحظهای با سرعت ~25ms |
ویژگی مهم دیگر این مدل، قابلیت تجهیز با مجموعه کاملی از ماژولهای جانبی است؛ از جمله موتور شارژ، شنت تریپ، آندر ولتاژ ریلِیز، کنتاکت OF/SD/SDE و ماژولهای هوشمند Micrologic. رقبا معمولاً این موارد را به صورت پراکنده ذکر میکنند، اما در واقع این ماژولها هستند که MTZ1 را به یک کلید «قابل برنامهریزی» تبدیل میکنند.
از نظر دوام مکانیکی، ۱۲,۵۰۰ سیکل عملکرد تضمینشده در دیتاشیت، در کنار وزن ۳۰ کیلوگرمی و ساختار تقویتشده، این مدل را برای محیطهای سخت صنعتی مناسب کرده است. در پروژههایی مانند فولاد، سیمان، نفت و گاز و مراکز تولید انرژی، این دوام عامل تعیینکنندهای در انتخاب کلید اصلی تابلوهاست.
مزیت اساسی LV847210 نسبت به کلیدهای قدیمی سری NT/NW، سطح بالاتر دیجیتالسازی و امکان نظارت بر کیفیت برق، ثبت رخدادها و ارتباط با سیستمهای کنترل است. همین قابلیتها باعث شده بسیاری از پروژههای جدید به جای نسلهای قبلی، سراغ سری MTZ بروند.
در نهایت، خرید این مدل بهصورت اورجینال و همراه با گارانتی معتبر برای پروژههای صنعتی حیاتی است. شرکت صنعت روز این محصول را با گارانتی ۱۸ ماهه، تضمین اصالت و پشتیبانی کامل مهندسی عرضه میکند و آماده تأمین تمامی تجهیزات جانبی و نسخههای مختلف Micrologic برای این کلید است.
کاربرد در صنایع مختلف:
تابلوهای اصلی LV، صنایع نفت و گاز، فولاد و متالورژی، سیمان، نیروگاهها، دیتا سنترها، مراکز تجاری بزرگ، تابلوهای ورودی پستهای فشار ضعیف، خطوط تولید سنگین، سیستمهای مدیریت انرژی و اتوماسیون صنعتی.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کلید هوایی ۸۰۰ آمپر سهپل کشویی سری Masterpact MTZ1 |
| سری محصول | MTZ1 08H1 |
| کد فنی کالا | LV847210 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد | 690 ولت AC (حداکثر ولتاژ کاری) |
| کاربرد | حفاظت شبکههای LV – ورودی تابلو – حفاظت ترانس/ژنراتور |
| نوع فرمان | کلید هوایی قدرت با مکانیزم کشویی |
| میکرلوژیک های سازگاری با کلید | سازگار با واحد حفاظتی Micrologic X (ارقام 2.0 / 5.0 / 6.0 / 7.0) |
| نوع ولتاژ تغذیه | AC 50/60Hz مطابق استاندارد IEC60947-2 |
| مصرف انرژی | 90 وات (توان مصرفی اسمی) |
| طراحی | ۳ پل – مدل H1 – ساختار Compact – مناسب فریم MTZ1 |
| ایمنی | استاندارد کامل IEC 60947-2 – قابلیت Isolation – Category B |
| کاربری | ورودی تابلوهای برق LV، خطوط قدرت، سیستمهای صنعتی سنگین |
| سرعت عملکرد | زمان قطع ~ 25 ms / زمان وصل ~ 50 ms |
| قابلیت کنترل | قابلیت افزودن OF/SD/SDE/Motor/UVR/EOF / Micrologic X |
| دوام مکانیکی | 12,500 سیکل مکانیکی |
| نوع حفاظت | Icu = 42kA @ 440V — Ics = مطابق Micrologic نصبشده |
| قابلیت اضافه شدن | امکان نصب انواع ماژول جانبی (Auxiliary + Motor + UVR + SDE) |
| قطر نصب | نیاز به رک و شاسی مخصوص کلیدهای MTZ1 – کشویی |
| تعداد کنتاکت | وابسته به ماژول نصبشده (کلید پایه فاقد کنتاکت کمکی) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر |
| وزن کالا | 30 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
LV847210 از نسل جدید Masterpact MTZ1 است و بر خلاف مدلهای قدیمیتر NT/NW، قابلیت اتصال به Micrologic X، مانیتورینگ دیجیتال، آنالیز انرژی، رویدادنگاری و ارتقاء نرمافزاری دارد. همچنین سیستم کشویی آن استانداردتر و سرویسپذیرتر است.
طبق دیتاشیت، این مدل دارای Icu = 42kA در ولتاژهای 380V / 415V / 440V است و این مقدار تحت استاندارد IEC 60947-2 تضمین شده است. این مقدار برای تابلوهای ورودی صنعتی و شبکههای فشار ضعیف ایدهآل است.
نسخه پایه LV847210 بدون Micrologic عرضه میشود و برای فعال شدن تمام عملکردهای حفاظتی (L, S, I, G) باید یکی از یونیتهای Micrologic X (2.0 / 5.0 / 6.0 / 7.0) روی آن نصب شود. این طراحی انعطافپذیری بالایی به پروژهها میدهد.
زمان قطع حدود 25 میلیثانیه و زمان وصل حدود 50 میلیثانیه است. این سرعت بالا باعث کاهش آسیبهای اتصالکوتاه و پایداری بهتر سیستم قدرت در شبکههای صنعتی میشود.
بله. طراحی Drawout این مدل برای تابلوهای ورودی LV، تابلوهای تغذیه اصلی، MCC صنعتی سنگین، پستهای توزیع و خطوط تولید پرمصرف کاملاً مناسب است و امکان سرویس بدون قطع کامل برق را فراهم میکند.
