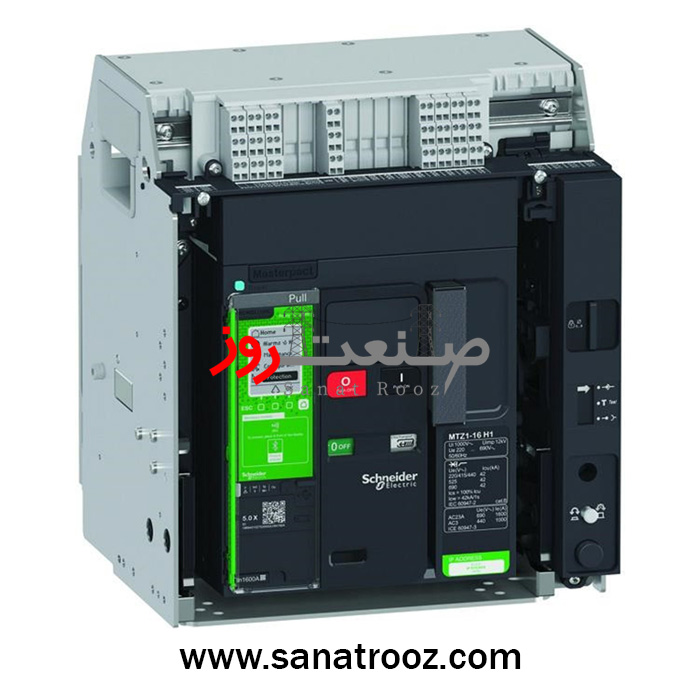

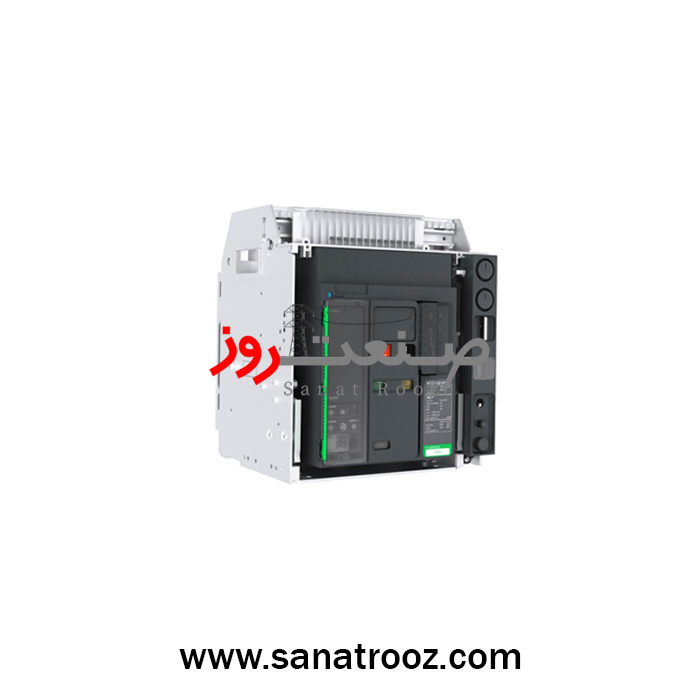

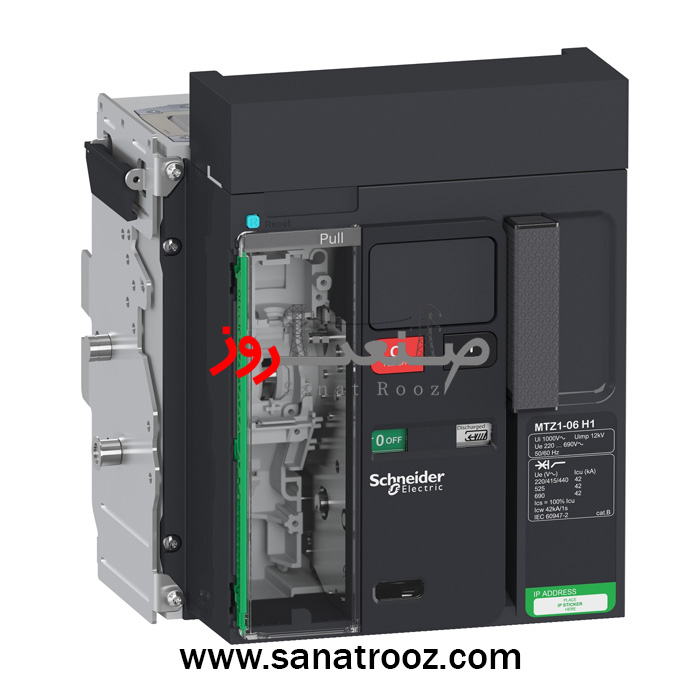

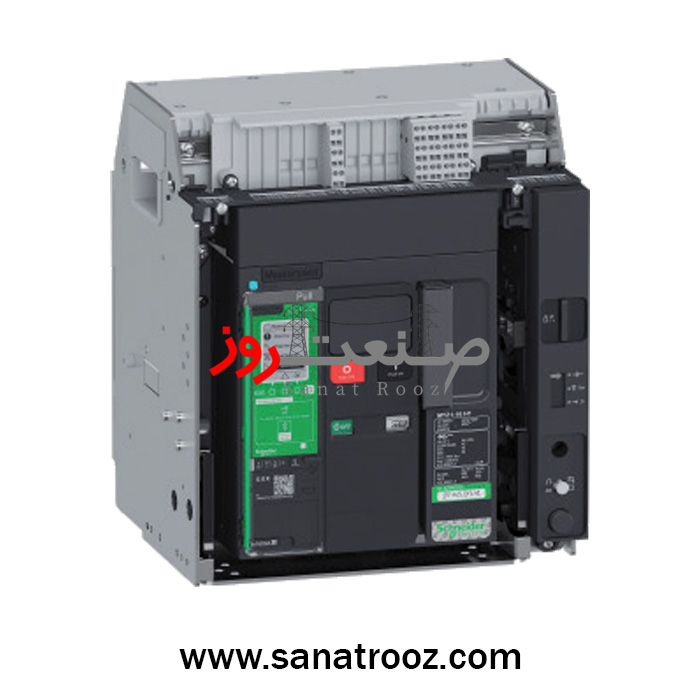

کلید هوایی ۱۰۰۰ آمپر سری MTZ۱ کشویی ۴۲K اشنایدر
Circuit breaker Masterpact MTZ1 10H1, 1000 A, 3P drawout, without Micrologic
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 1000 آمپر کشویی 42KA سری MTZ1 |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 10 H1 |
| کد فنی کالا | LV847220 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد | 690 ولت AC – 50/60Hz |
| کاربرد | حفاظت فشار ضعیف، ورودی اصلی تابلو، توزیع انرژی |
| نوع فرمان | Push-button – کلید فشاری |
| سازگاری با واحد حفاظت | Micrologic X/Xi در نسخههای 2.0 / 5.0 / 6.0 / 7.0 |
| نوع ولتاژ تغذیه | وابسته به Micrologic نصبشونده |
| مصرف انرژی | توان تلفاتی 150 وات |
| طراحی | فریم H1، کلید هوایی قدرت، ساختار کشویی |
| ایمنی | سازگار با IEC 60947-2 و EN 60947-1 |
| کاربری | تابلوهای LV، پستهای صنعتی، مراکز داده، صنایع سنگین |
| سرعت عملکرد | زمان قطع: 25ms / زمان وصل: 50ms |
| قابلیت کنترل | قابلیت نصب OF / SD / SDE / MX / MN / Motor Mechanism |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | Icu = 42KA در تمام ولتاژها (415–690V) |
| تعداد پل | سه پل (3P) |
| عمر سیکل الکتریکی/مکانیکی | 3000 تا 6000 سیکل الکتریکی (بسته به ولتاژ) |
| گشتاور نصب | مطابق استاندارد فریم H1 (طبق دیتاشیت) |
| قابلیت اضافه شدن | تجهیز کامل با ماژولها و اکستشنهای سری MTZ |
| قطر نصب | استاندارد نصب فریم H1 |
| اصالت کالا | اورجینال شرکت اشنایدر – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر-توسط صنعت روز |
| وزن کالا | 30 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید هوایی 1000 آمپر سری MTZ1 کشویی مدل LV847220 یک بریکر صنعتی پیشرفته با قدرت قطع 42KA است که برای تابلوهای کشویی، ورودی اصلی شبکه و سیستمهای توزیع برق فشار ضعیف طراحی شده. ساختار کشویی، امکان تست و سرویس بدون قطع کامل تابلو، مقاومت حرارتی بالا و سازگاری با واحدهای حفاظتی Micrologic X از این مدل یک انتخاب حرفهای برای صنایع سنگین، مراکز داده و پروژههای حساس ساخته است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای 18 ماه گارانتی شرکتی
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید هوایی ۱۰۰۰ آمپر کشویی MTZ1 مدل LV847220
کلید هوایی ۱۰۰۰ آمپر سری Masterpact MTZ1 مدل LV847220 یکی از پیشرفتهترین بریکرهای فشار ضعیف اشنایدر الکتریک است که برای تابلوهای کشویی، ورودیهای اصلی شبکه و سیستمهای قدرت صنعتی طراحی شده است. این مدل با ساختار کشویی (Drawout) امکان سرویس، تست و تعویض کلید را بدون خاموشی کامل تابلو فراهم میکند؛ مزیتی که در پروژههای حیاتی مانند مراکز داده، صنایع سنگین و سیستمهای تولید انرژی اهمیت بسیار زیادی دارد. فریم قدرتمند H1 در این مدل، جریان نامی 1000A را با پایداری حرارتی و مکانیکی بالا پشتیبانی میکند.
LV847220 با قدرت قطع 42KA در تمامی ولتاژهای کاری (415V تا 690V AC) عملکردی سریع، ایمن و قابل اعتماد ارائه میدهد. نرخ قطع 25ms و زمان وصل 50ms باعث میشود تنش الکتریکی روی تجهیزات پاییندست به حداقل برسد و شبکه در برابر خطاهای ناگهانی کاملاً محافظت شود. توان تلفاتی حدود ۱۵۰ وات نیز نشاندهنده طراحی دقیق مسیر جریان و کنترل حرارتی پایدار در سری MTZ1 است.
این مدل قابلیت تجهیز با واحدهای حفاظتی پیشرفته Micrologic X/Xi را دارد که امکان فعال شدن حفاظتهای حرارتی (L)، مغناطیسی (I), خطای زمین (G), نشتی (V) و حتی تحلیل انرژی و ثبت رخداد را فراهم میکند. ترکیب این قابلیتها با ساختار کشویی باعث میشود کلید LV847220 هم از نظر عملکرد حفاظتی و هم از نظر قابلیت نگهداری (Maintainability) در سطحی متفاوت از کلیدهای مشابه قرار بگیرد.
طراحی کشویی MTZ1 در نسخه LV847220 شامل مکانیزم سهحالته—Fully Connected / Test Position / Disconnected—است که امنیت، قابلیت تست و سرعت سرویس را بهطور چشمگیری افزایش میدهد. این مکانیسم، خطرات ناشی از خطا در زمان تعمیر یا جابهجایی کلید را کاهش داده و کنترل کامل وضعیت کلید را برای اپراتور فراهم میسازد. در کنار آن، امکان افزودن ماژولهایی مانند SDE, SD, OF, MX, MN و Motor Mechanism انعطاف بیشتری برای مهندسان طراحی تابلو ایجاد میکند.
LV847220 مطابق استانداردهای جهانی IEC 60947-2 ساخته شده و در برنامه محیطزیستی Green Premium Schneider Electric قرار دارد. سازگاری با RoHS و REACH، استفاده از مواد کمضرر و طراحی با طول عمر بالا، این محصول را برای پروژههایی که نیازمند مدارک محیطزیستی هستند به گزینهای مطمئن تبدیل میکند. دوام مکانیکی ۱۲,۵۰۰ سیکل و عمر الکتریکی استاندارد، این کلید را به انتخابی بیرقیب برای شبکههای پرتکرار و مدارهای قدرت سنگین تبدیل کرده است.
این مدل با وزن تقریبی ۳۰ کیلوگرم، طراحی بهینه برای نصب در تابلوهای کشویی و قابلیت قفلگذاری مکانیکی و الکتریکی، امکان استفاده ایمن در انواع شرایط صنعتی را فراهم میکند. مسیر جریان در این کلید بهگونهای طراحی شده که در جریانهای بالا افت ولتاژ حداقلی باشد و پایداری در بارهای ضربهای تضمین شود.
شرکت صنعت روز با ارائه نسخه اورجینال LV847220، پشتیبانی تخصصی، تأمین قطعات جانبی و امکان انتخاب دقیق سیستم حفاظتی، این محصول را به یک راهکار کامل برای مهندسان، طراحان تابلو و صنعتگران تبدیل کرده است. ترکیب دقت فنی، کیفیت ساخت و سرویسپذیری بالا، باعث شده این کلید یکی از بهترین گزینهها برای تابلوهای توزیع LV در پروژههای حرفهای باشد.
کاربرد در صنایع مختلف
پستهای توزیع برق و تابلوهای اصلی LV
مراکز داده و زیرساختهای حساس بدون امکان خاموشی
صنایع نفت، گاز، پتروشیمی و پالایشگاهی
صنایع فولاد، سیمان، معادن و سیستمهای قدرت سنگین
کارخانهها، خطوط تولید و شبکههای صنعتی با بارهای متغیر
تابلوهای کشویی (Withdrawable) برای تست و سرویس بدون قطع شبکه
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | کلید هوایی 1000 آمپر کشویی 42KA سری MTZ1 |
| سری محصول | MasterPact MTZ1 – مدل MTZ1 10 H1 |
| کد فنی کالا | LV847220 |
| نوع نصب | کشویی (Drawout) |
| ولتاژ عملکرد | 690 ولت AC – 50/60Hz |
| کاربرد | حفاظت فشار ضعیف، ورودی اصلی تابلو، توزیع انرژی |
| نوع فرمان | Push-button – کلید فشاری |
| سازگاری با واحد حفاظت | Micrologic X/Xi در نسخههای 2.0 / 5.0 / 6.0 / 7.0 |
| نوع ولتاژ تغذیه | وابسته به Micrologic نصبشونده |
| مصرف انرژی | توان تلفاتی 150 وات |
| طراحی | فریم H1، کلید هوایی قدرت، ساختار کشویی |
| ایمنی | سازگار با IEC 60947-2 و EN 60947-1 |
| کاربری | تابلوهای LV، پستهای صنعتی، مراکز داده، صنایع سنگین |
| سرعت عملکرد | زمان قطع: 25ms / زمان وصل: 50ms |
| قابلیت کنترل | قابلیت نصب OF / SD / SDE / MX / MN / Motor Mechanism |
| دوام مکانیکی | 12,500 سیکل |
| نوع حفاظت | Icu = 42KA در تمام ولتاژها (415–690V) |
| تعداد پل | سه پل (3P) |
| عمر سیکل الکتریکی/مکانیکی | 3000 تا 6000 سیکل الکتریکی (بسته به ولتاژ) |
| گشتاور نصب | مطابق استاندارد فریم H1 (طبق دیتاشیت) |
| قابلیت اضافه شدن | تجهیز کامل با ماژولها و اکستشنهای سری MTZ |
| قطر نصب | استاندارد نصب فریم H1 |
| اصالت کالا | اورجینال شرکت اشنایدر – عرضه توسط صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر-توسط صنعت روز |
| وزن کالا | 30 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای تابلوهای کشویی، ورودی اصلی شبکه، صنایع سنگین، مراکز داده و سیستمهای قدرت با نیاز به سرویس و تست بدون خاموشی.
با تمامی واحدهای حفاظتی Micrologic X/Xi در نسخههای 2.0، 5.0، 6.0 و 7.0 سازگار است.
در تمامی ولتاژهای کاری، قدرت قطع 42KA و توان تحمل اتصال کوتاه مطابق استاندارد IEC 60947-2 ارائه میدهد.
امکان تست، سرویس و تعویض بریکر بدون قطع کامل تابلو، افزایش ایمنی و قابلیت نگهداری سریعتر.
بله، سری MTZ1 دارای گواهی Green Premium بوده و با RoHS، REACH و الزامات زیستمحیطی Schneider Electric کاملاً سازگار است.
