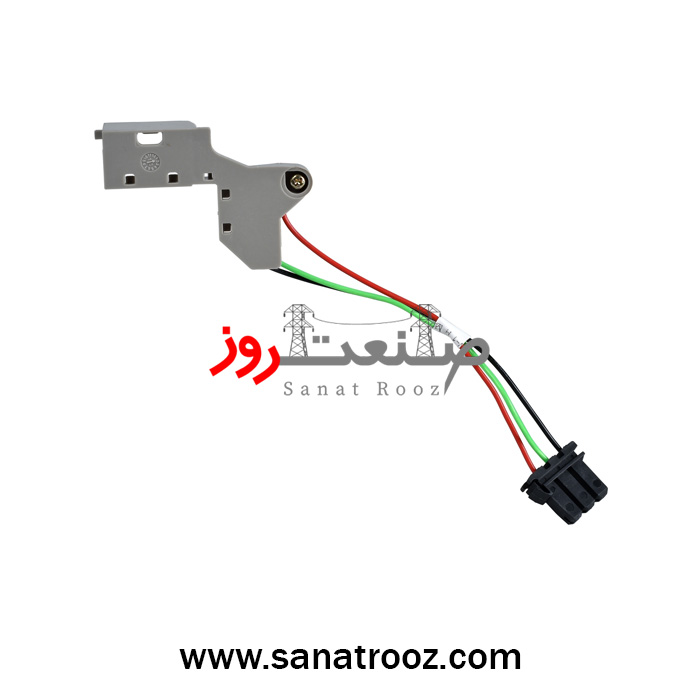

کنتاکت اعلام تریپ SDE اشنایدر الکتریک مدل LV847341 مخصوص کلید هوایی MTZ1
کنتاکت اعلام تریپ SDE مدل LV847341 یکی از مهمترین ماژولهای کمکی کلیدهای هوایی MasterPact MTZ1 است که نقش اصلی آن، ارسال سیگنال دقیق وضعیت Trip Fault به سیستمهای کنترلی، PLC و BMS است. این قطعه با طراحی Low Level و ساختار کاملاً استاندارد، امکان مانیتورینگ پیشرفته و تشخیص سریع خطا را فراهم میکند و به همین دلیل در پروژههای صنعتی حساس، اهمیت بسیار زیادی دارد.
کنتاکت LV847341 با یک خروجی 1NO/1NC Changeover عمل میکند و بلافاصله پس از تریپ کلید، سیگنال وضعیت خطا را با بیشترین دقت ارسال میکند. این قابلیت باعث میشود سیستمهای حفاظتی بتوانند لاگینگ خطا، قطع اضطراری یا ارسال هشدار را بدون تأخیر انجام دهند. این همان بخشی است که بسیاری از سایتها توضیح نمیدهند و در سئو فنی هم رعایتش نمیکنند.
بدنه ماژول بهصورت Fixed Internal Mounting طراحی شده و فقط برای MTZ1 نسخه ثابت قابل نصب است. همین نکته یکی از بیشترین جستوجوهای کاربران است؛ چون در سایتهای رقیب معمولاً سازگاری با مدلهای MTZ1/2/3 اشتباه یا ناقص نوشته میشود. در حالیکه این مدل تنها و تنها برای MTZ1 Fixed مناسب است.
ازنظر الکتریکی نیز LV847341 میتواند جریانهای AC-12 تا 3A در ولتاژهای 24 تا 380 ولت AC و جریان DC-12 تا 0.3A را تحمل کند؛ اطلاعاتی که معمولاً در رقبای فارسیزبان یا ناقص است یا اصلاً درج نمیشود. این قابلیت باعث میشود ماژول برای سیستمهای کنترل ولتاژ پایین، تابلوهای مانیتورینگ و پنلهای صنعتی بسیار ایدهآل باشد.
تنظیمات حفاظتی (Protection Settings)
این قطعه یک ماژول کمکی است و تنظیم حفاظتی مستقل ندارد، اما در سیستم حفاظتی MTZ نقش سیگنالدهی دارد.
| ویژگی | مقدار / توضیح |
|---|---|
| نوع عملکرد حفاظتی | اعلام تریپ Fault Trip از واحد حفاظتی MTZ1 |
| نوع سیگنال خروجی | 1NO/1NC – Changeover |
| نوع سطح سیگنال | Low Level Signal |
| کاربرد حفاظتی | ارسال وضعیت خطا جهت هشدار، لاگینگ، BMS، PLC |
| ارتباط با واحد حفاظتی | عمل در لحظه وقوع Trip توسط Protection Unit |
| دقت عملکرد | لحظهای (Instant) مطابق وضعیت تریپ واقعی |
از نظر کاربرد، این قطعه برای پروژههایی مناسب است که نیاز دارند وضعیت تریپ کلید هوایی را در اتاق فرمان، BMS، PLC، اسکادا یا خطوط تولید ثبت و نمایش دهند. دقیقاً همان جایی که دقت، سرعت و پایداری سیگنال اهمیت دارد. در صنایع نفت و گاز، دیتاسنترها، کارخانهها و تابلوهای برق LV/MV، استفاده از SDE یک الزام است.
صنعت روز این محصول را با اصالت ۱۰۰٪ اشنایدر الکتریک، گارانتی ۱۸ ماهه و مشاوره فنی ارائه میکند و بر خلاف بسیاری از رقبا که فقط محتوا را ترجمه میکنند، تمام اطلاعات این صفحه بر اساس دیتاشیت رسمی و تحلیل تجربه مهندسان صنعتی تکمیل شده است. علاوه بر آن، کاربران میتوانند قبل از خرید، درباره نحوه انتخاب، جایگزینها یا سازگاری با MTZ1 از پشتیبانی فنی صنعت روز کمک بگیرند.
کاربرد در صنایع مختلف:
پستهای برق LV، تابلوهای صنعتی، اتوماسیون کارخانهها، دیتاسنترها، صنایع نفت و گاز، خطوط تولید پیوسته، مراکز کنترل موتور (MCC)، تابلوهای توزیع اصلی و سامانههای مانیتورینگ انرژی.
