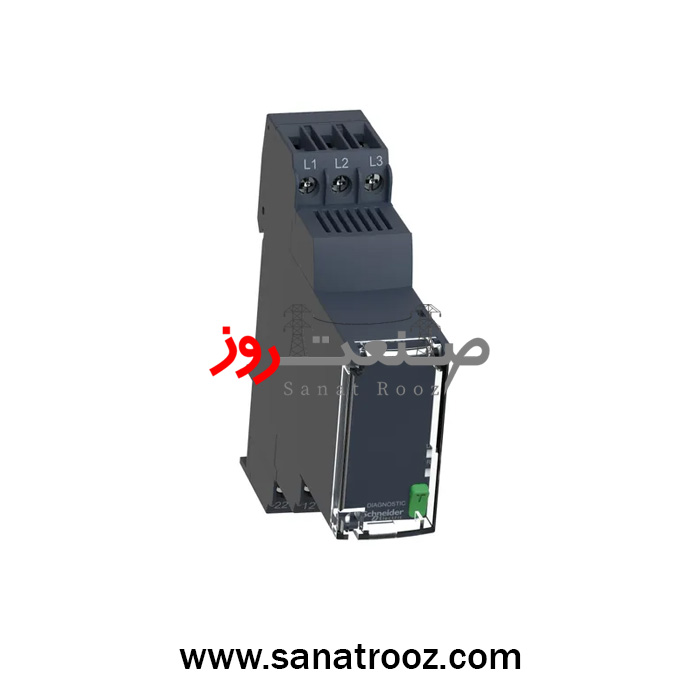

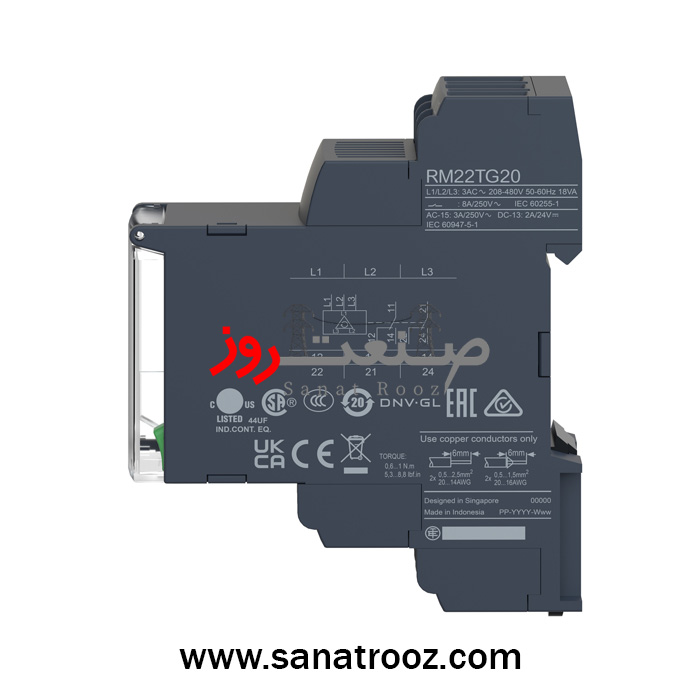

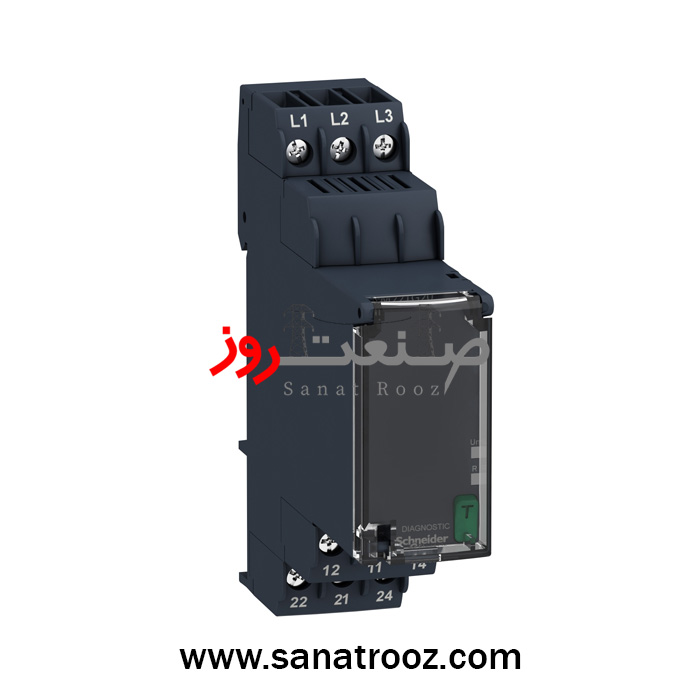

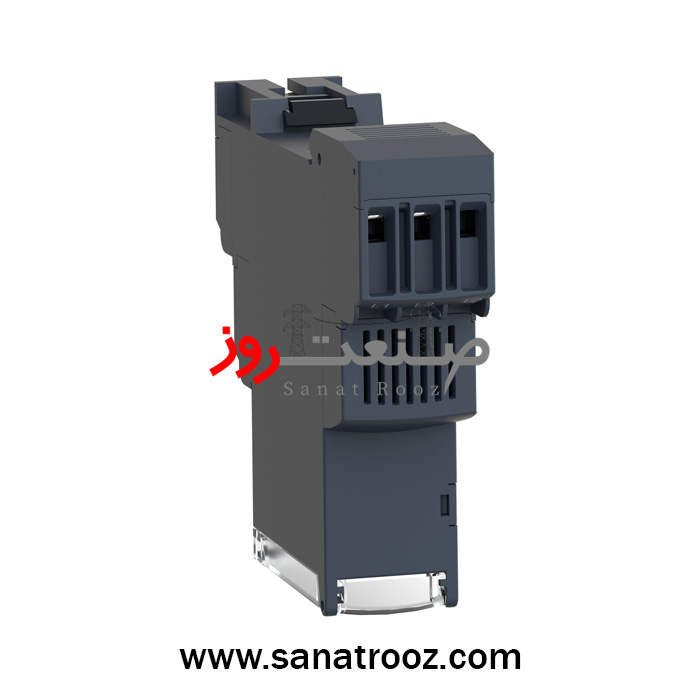

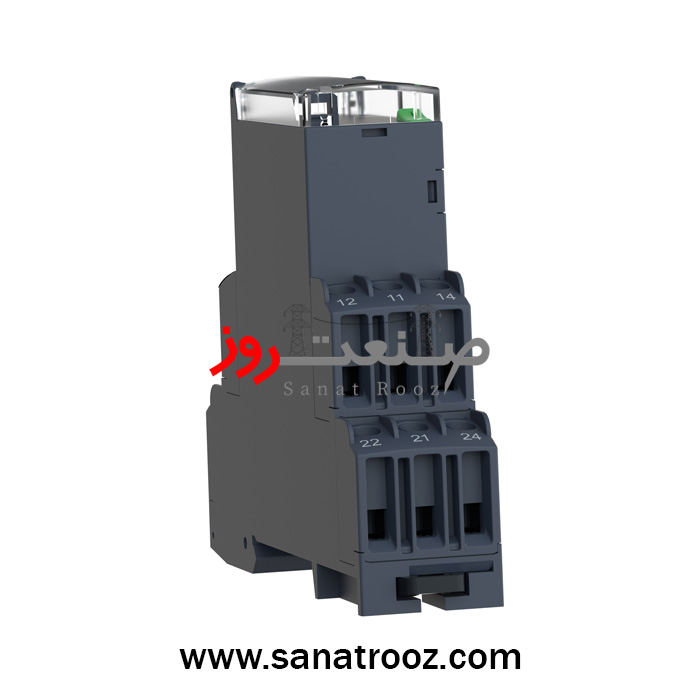

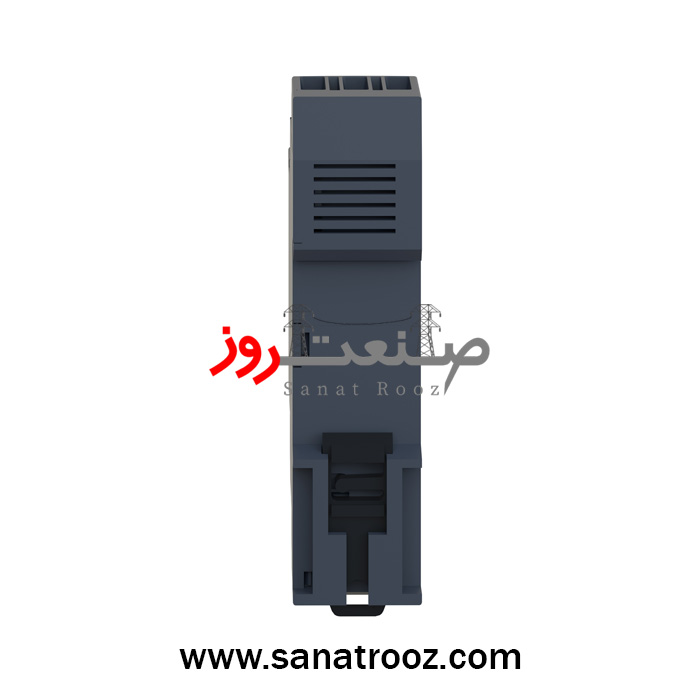

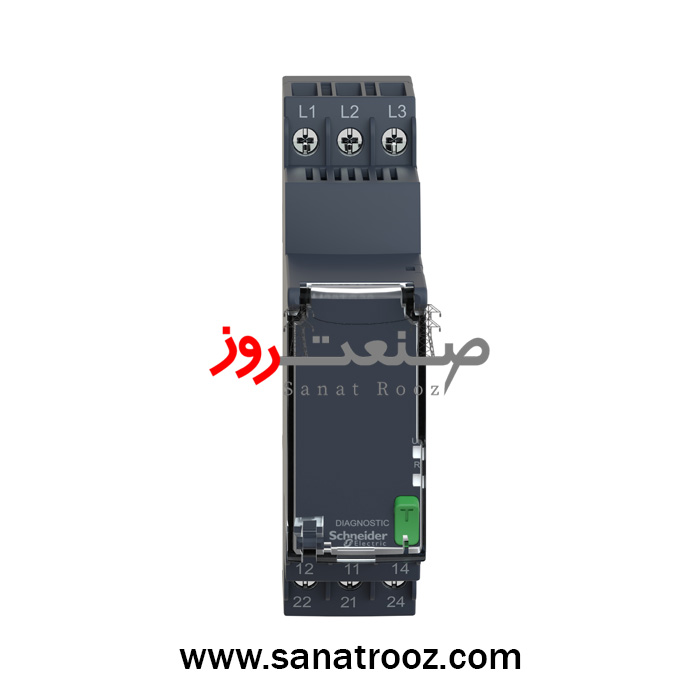

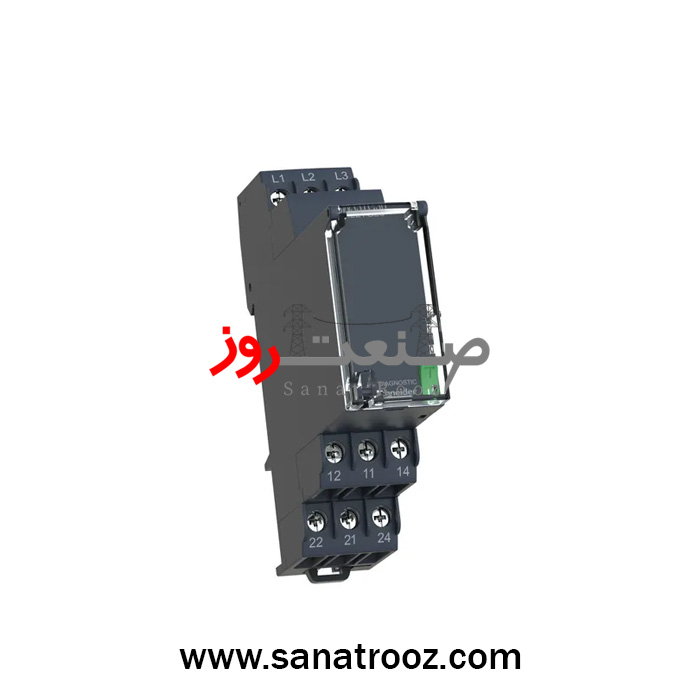

رله کنترل فاز تک چراغ دو کنتاکت اشنایدر الکتریک
three-Phase control relay 183…528Vac, 2 C/O
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز تک چراغ دو کنتاکت اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM22 |
| کد فنی کالا | RM22TG20 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری (DIN Rail – IEC 60715) |
| ولتاژ عملکرد | 208 تا 480 ولت AC |
| کاربرد | کنترل و حفاظت شبکههای سهفاز |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای فرمان |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | 15 VA در 480 ولت AC |
| طراحی | ماژول باریک صنعتی با نشانگر LED |
| ایمنی | مطابق IEC 60255-1 و IEC 60664-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 200 میلیثانیه در بروز خطا |
| قابلیت کنترل | تشخیص قطع فاز و جابجایی توالی فاز |
| دوام مکانیکی | 10,000,000 سیکل |
| نوع حفاظت | قطع فاز و خطای توالی فاز |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 10,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1 نیوتنمتر |
| قابلیت اضافه شدن | دارای دکمه تست عملکرد (Test Button) |

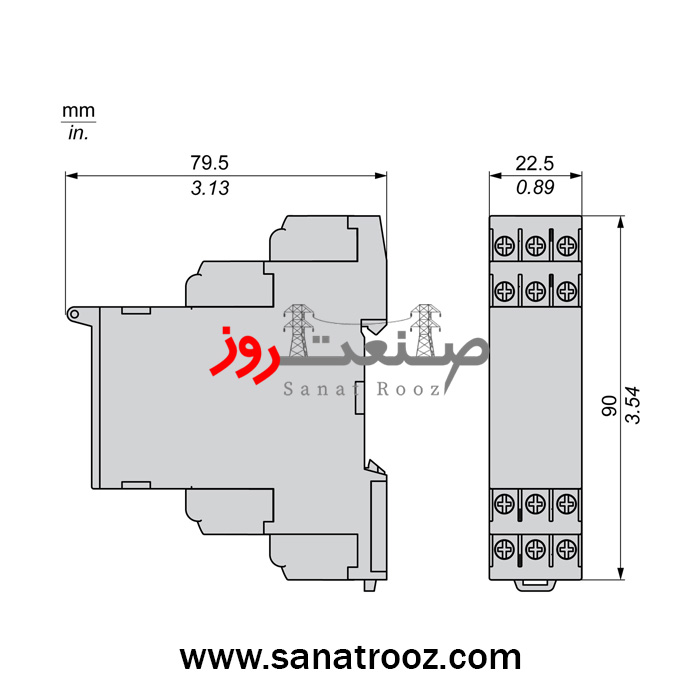

| قطر نصب | عرض بدنه 22.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.09 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله کنترل فاز تک چراغ دو کنتاکت اشنایدر الکتریک RM22TG20 برای حفاظت شبکههای سهفاز در برابر قطع فاز و خطای توالی فاز طراحی شده است. وجود ۲ کنتاکت تبدیلی، نصب ریلی و عملکرد Self Powered، این رله را به گزینهای کاربردی برای تابلوهای برق صنعتی تبدیل میکند. اورجینال با گارانتی ۱۸ ماهه شرکتی و عرضه رسمی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
رله کنترل فاز تک چراغ دو کنتاکت اشنایدر با کد فنی RM22TG20
رله کنترل فاز تک چراغ دو کنتاکت اشنایدر الکتریک (Schneider Electric) با کد فنی RM22TG20 یک راهکار مطمئن و دقیق برای حفاظت شبکههای سهفاز در تابلوهای برق صنعتی است که با تمرکز بر سادگی پایش، اطمینان عملکرد و انعطاف در مدار فرمان طراحی شده است. این محصول از سری Harmony Control Relays – RM22 بوده و برای کاربردهایی توسعه یافته که کنترل خطاهای اصلی شبکه بدون پیچیدگیهای اضافی مورد نیاز است.
RM22TG20 وظیفه تشخیص قطع یک یا چند فاز و جابجایی توالی فاز را بر عهده دارد؛ دو خطایی که در صورت بیتوجهی میتوانند به الکتروموتورها، پمپها و تجهیزات کنترلی آسیب جدی وارد کنند. این رله بهصورت Self Powered عمل میکند و بدون نیاز به منبع تغذیه جداگانه، مستقیماً از ولتاژ شبکه سهفاز در بازه ۲۰۸ تا ۴۸۰ ولت AC تغذیه میشود؛ مزیتی که طراحی تابلو را سادهتر و احتمال خطا را کاهش میدهد.
یکی از نقاط قوت کلیدی RM22TG20، وجود دو کنتاکت تبدیلی (2CO) است. این ویژگی به مهندسان اجازه میدهد بهصورت همزمان یک خروجی را برای قطع مدار قدرت و خروجی دیگر را برای ارسال آلارم، فرمان به PLC یا سیستم مانیتورینگ استفاده کنند. چنین ساختاری در تابلوهای فرمان حرفهای، انعطافپذیری بالایی ایجاد کرده و نیاز به تجهیزات جانبی اضافی را از بین میبرد.
نمایشگر LED تکچراغ وضعیت عملکرد رله را بهصورت شفاف نشان میدهد و امکان بررسی سریع وضعیت شبکه را برای تکنسین فراهم میسازد. طراحی باریک با عرض ۲۲.۵ میلیمتر، نصب آسان روی ریل استاندارد DIN و پاسخ سریع در زمان بروز خطا، این رله را به گزینهای مناسب برای تابلوهای برق فشرده و پروژههای صنعتی قابل اعتماد تبدیل کرده است.
دوام مکانیکی مناسب، تطابق با استانداردهای بینالمللی IEC و کیفیت ساخت اشنایدر الکتریک، تضمینکننده عملکرد پایدار RM22TG20 در کاربریهای مداوم صنعتی است. این محصول انتخابی هوشمندانه برای پروژههایی است که ایمنی شبکه، سادگی بهرهبرداری و قابلیت فرماندهی همزمان اهمیت دارد.
رله کنترل فاز RM22TG20 بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه میشود تا اطمینان فنی و اقتصادی کامل برای خریداران فراهم گردد.
🏭 کاربرد رله کنترل فاز RM22TG20 در صنایع مختلف
-
تابلوهای برق صنعتی و تابلوهای فرمان سهفاز
-
حفاظت الکتروموتورها، پمپها و فنهای صنعتی
-
صنایع تولیدی سبک و نیمهسنگین
-
سیستمهای آب و فاضلاب و ایستگاههای پمپاژ
-
خطوط مونتاژ و ماشینآلات صنعتی
-
پروژههای ساختمانی و تاسیساتی سهفاز
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز تک چراغ دو کنتاکت اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM22 |
| کد فنی کالا | RM22TG20 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری (DIN Rail – IEC 60715) |
| ولتاژ عملکرد | 208 تا 480 ولت AC |
| کاربرد | کنترل و حفاظت شبکههای سهفاز |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای فرمان |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | 15 VA در 480 ولت AC |
| طراحی | ماژول باریک صنعتی با نشانگر LED |
| ایمنی | مطابق IEC 60255-1 و IEC 60664-1 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 200 میلیثانیه در بروز خطا |
| قابلیت کنترل | تشخیص قطع فاز و جابجایی توالی فاز |
| دوام مکانیکی | 10,000,000 سیکل |
| نوع حفاظت | قطع فاز و خطای توالی فاز |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 10,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1 نیوتنمتر |
| قابلیت اضافه شدن | دارای دکمه تست عملکرد (Test Button) |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.09 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
امکان صدور همزمان فرمان قطع مدار قدرت و ارسال آلارم یا سیگنال به PLC را فراهم میکند.
خیر، این رله Self Powered بوده و مستقیماً از شبکه سهفاز تغذیه میشود.
مدل دو کنتاکت انعطاف بیشتری در طراحی مدار فرمان و مانیتورینگ ایجاد میکند.
تابلوهای برق صنعتی، تاسیساتی و مدارهای فرمان سهفاز.
این محصول با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و ضمانت اصالت کالا توسط شرکت صنعت روز عرضه میشود.
