رله کنترل فاز تشخیص اضافه ولتاژ و کاهش ولتاژ ۸ آمپر اشنایدر

رله کنترل فاز با تشخیص اضافه و کاهش ولتاژ اشنایدر الکتریک

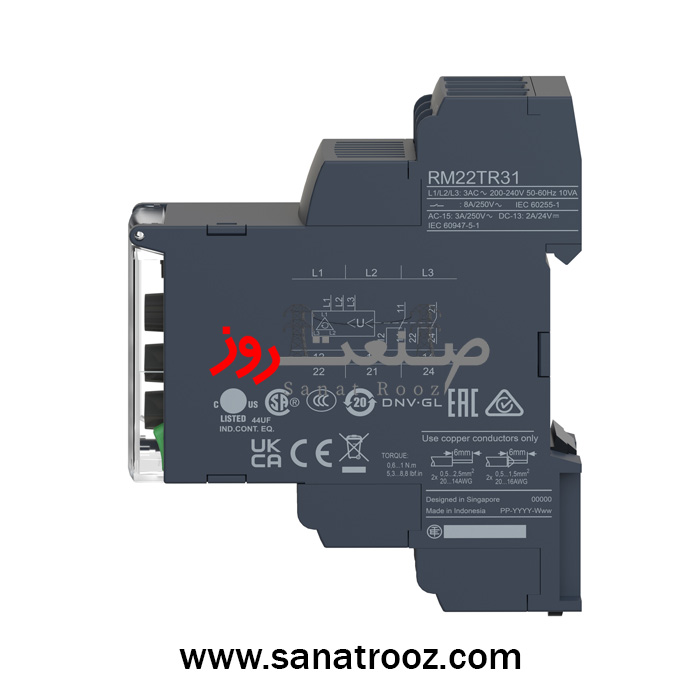

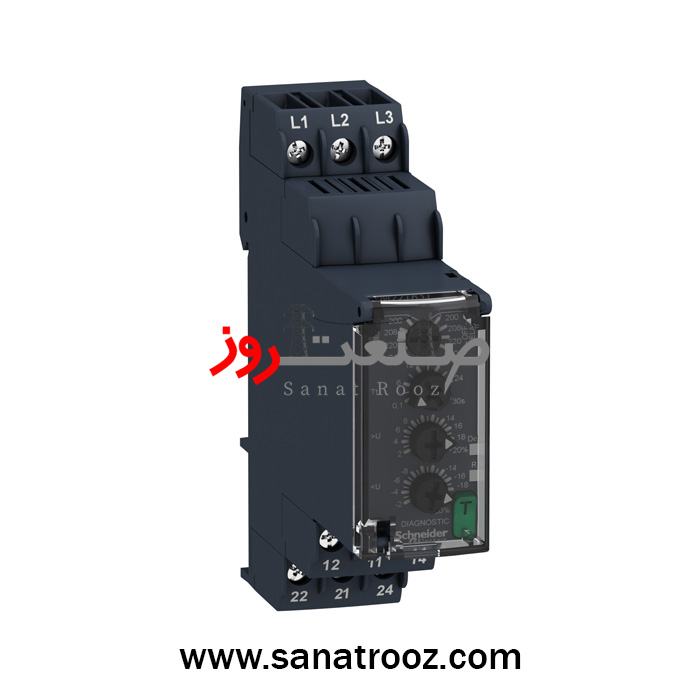

رله کنترل فاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM22TR31 از سری Harmony Control Relays – RM22، یک تجهیز حفاظتی پیشرفته برای پایش هم‌زمان وضعیت فازها و سطح ولتاژ شبکه سه‌فاز است که به‌طور ویژه برای تشخیص اضافه ولتاژ (Over Voltage) و کاهش ولتاژ (Under Voltage) طراحی شده است. این رله در دسته تجهیزاتی قرار می‌گیرد که حفاظت الکتریکی را از حالت ساده و واکنشی، به یک حفاظت تحلیلی و پیشگیرانه ارتقا می‌دهند.

در شبکه‌های صنعتی، بسیاری از آسیب‌های جدی به تجهیزات الکتریکی نه در اثر قطع کامل فاز، بلکه به دلیل نوسانات ولتاژ خارج از محدوده مجاز رخ می‌دهد. اضافه ولتاژ می‌تواند منجر به تخریب عایق‌ها، آسیب به بردهای الکترونیکی و کاهش عمر تجهیزات شود، در حالی‌که کاهش ولتاژ باعث افزایش جریان، افت گشتاور موتور و داغ‌شدن سیم‌پیچ‌ها خواهد شد. رله‌های کنترل فاز معمولی توانایی تشخیص این شرایط را ندارند و تنها در صورت قطع فاز وارد عمل می‌شوند.

رله RM22TR31 دقیقاً برای پوشش این خلأ حفاظتی طراحی شده است. این رله ولتاژ شبکه سه‌فاز را به‌صورت پیوسته پایش کرده و در صورتی که مقدار ولتاژ از بازه مجاز تعیین‌شده خارج شود، خروجی حفاظتی را قطع می‌کند. هم‌زمان، بروز خطاهایی مانند قطع فاز یا جابجایی توالی فاز نیز در منطق کنترلی رله لحاظ شده است تا تجهیزات تنها زمانی در مدار باقی بمانند که شرایط الکتریکی کاملاً ایمن باشد.

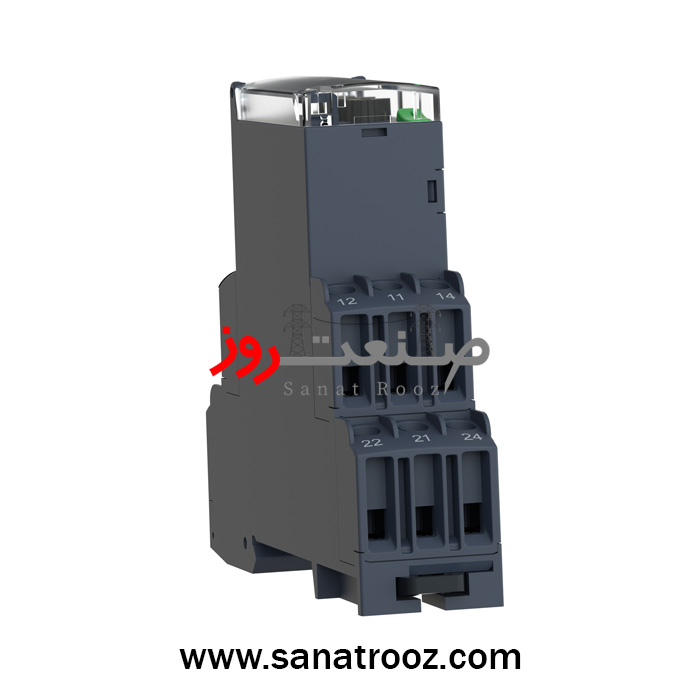

یکی از ویژگی‌های کلیدی و متمایز RM22TR31، برخورداری از دو کنتاکت خروجی با جریان نامی ۸ آمپر است. این ویژگی به طراح تابلو اجازه می‌دهد در بسیاری از کاربردها، رله را مستقیماً در مدار فرمان یا برای قطع بارهای کنترلی استفاده کند، بدون نیاز به رله واسط یا کنتاکتور کمکی. نتیجه این قابلیت، ساده‌سازی مدار، کاهش قطعات، افزایش قابلیت اطمینان و کاهش خطای نصب است؛ مزیتی که در پروژه‌های صنعتی اهمیت بالایی دارد.

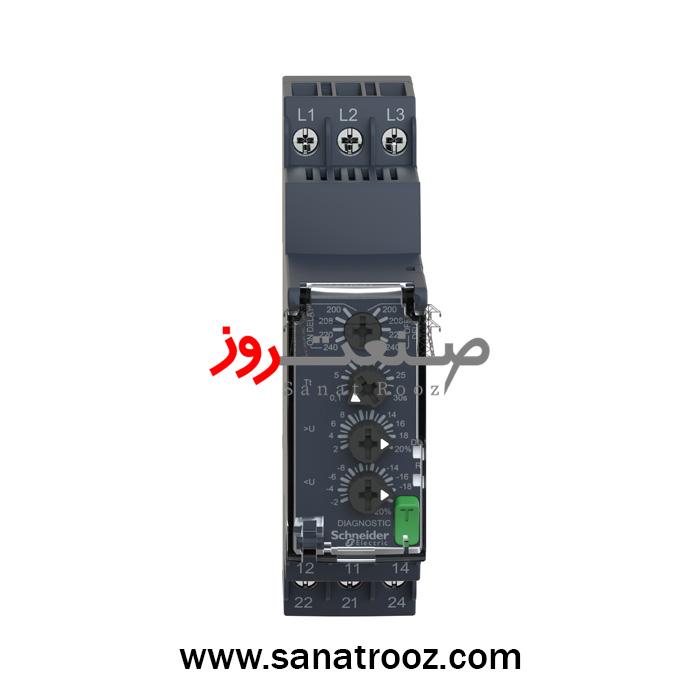

از نظر ساختار تغذیه، RM22TR31 به‌صورت Self Powered طراحی شده و انرژی مورد نیاز خود را مستقیماً از شبکه سه‌فاز تأمین می‌کند. این موضوع باعث کاهش پیچیدگی سیم‌کشی، افزایش ایمنی و تسریع فرآیند نصب در تابلوهای برق صنعتی می‌شود. وجود ولوم‌های تنظیم آستانه ولتاژ و زمان تأخیر قطع نیز امکان تطبیق دقیق عملکرد رله با شرایط واقعی شبکه را فراهم می‌سازد و از قطع‌های ناخواسته در اثر نوسانات لحظه‌ای جلوگیری می‌کند.

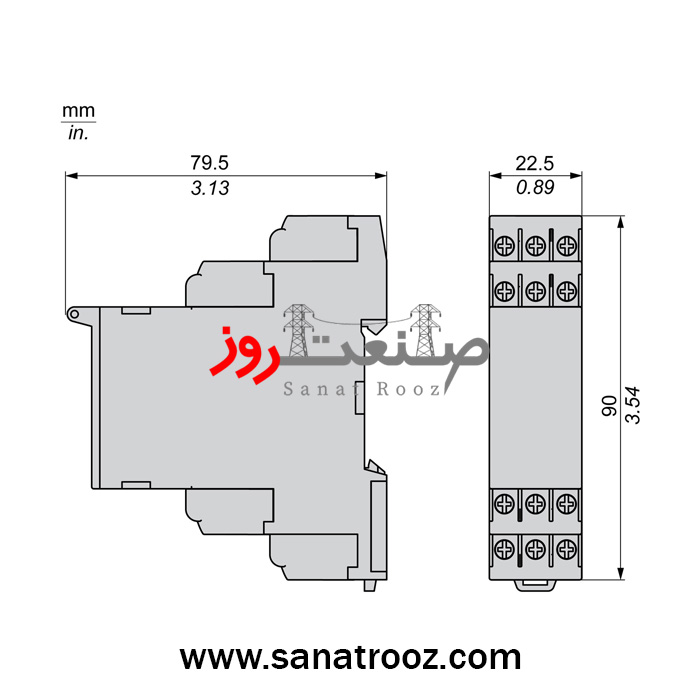

طراحی صنعتی، بدنه باریک با عرض ۲۲.۵ میلی‌متر، قابلیت نصب سریع روی ریل استاندارد DIN و تطابق کامل با استانداردهای بین‌المللی IEC، RM22TR31 را به گزینه‌ای مناسب برای تابلوهای برق حرفه‌ای و کاربری مداوم تبدیل کرده است. دوام مکانیکی بالا و پایداری عملکرد، این رله را به انتخابی مطمئن برای محیط‌های صنعتی تبدیل می‌کند.

در مجموع، رله کنترل فاز با تشخیص اضافه و کاهش ولتاژ RM22TR31 یک راهکار دقیق، مهندسی‌شده و قابل اعتماد برای حفاظت تجهیزات سه‌فاز در برابر نوسانات ولتاژ و خطاهای فازی است. این محصول به‌صورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه می‌شود و پاسخگوی نیاز پروژه‌های صنعتی حساس و حرفه‌ای است.

 کاربردهای رله RM22TR31 در صنایع مختلف

• تابلوهای برق صنعتی و تابلوهای فرمان سه‌فاز

• حفاظت الکتروموتورها و تجهیزات حساس به نوسان ولتاژ

• خطوط تولید و ماشین‌آلات صنعتی

• صنایع آب و فاضلاب و ایستگاه‌های پمپاژ

• صنایع غذایی، بسته‌بندی و فرآیندی

• سیستم‌های توزیع برق صنعتی و نیمه‌صنعتی
