رله کنترل ولتاژ سه فاز اشنایدر مدل RM22TR33 | حفاظت افت و اضافه ولتاژ

رله کنترل ولتاژ سه‌فاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM22TR33 از سری Zelio / Harmony Control Relays، یکی از تجهیزات حفاظتی پیشرفته در سیستم‌های برق سه‌فاز محسوب می‌شود که با هدف پایش پیوسته کیفیت ولتاژ شبکه و جلوگیری از آسیب به تجهیزات حساس طراحی شده است. این رله برخلاف رله‌های کنترل فاز ساده، تمرکز اصلی خود را بر کنترل افت و اضافه ولتاژ قرار داده و در عین حال خطاهای فازی را نیز تشخیص می‌دهد.

در شبکه‌های برق صنعتی، نوسانات ولتاژ یکی از اصلی‌ترین عوامل بروز خرابی در تجهیزات الکتریکی به‌شمار می‌رود. افت ولتاژ می‌تواند باعث افزایش جریان، کاهش گشتاور موتور و داغ‌شدن سیم‌پیچ‌ها شود و اضافه ولتاژ نیز منجر به تخریب عایق‌ها، آسیب به بردهای الکترونیکی و کاهش شدید عمر تجهیزات گردد. در بسیاری از تأسیسات، این مشکلات به‌صورت لحظه‌ای رخ می‌دهند و تشخیص دستی یا استفاده از حفاظت‌های ساده، پاسخگوی سطح ریسک موجود نیست.

رله کنترل ولتاژ RM22TR33 به‌گونه‌ای طراحی شده است که ولتاژ سه‌فاز شبکه را به‌صورت مداوم پایش کرده و در صورت خروج مقدار ولتاژ از بازه‌های تنظیم‌شده، خروجی کنترلی را قطع نماید. این رله قابلیت تشخیص افت ولتاژ (Under Voltage) و اضافه ولتاژ (Over Voltage) را به‌صورت مستقل داشته و امکان تنظیم آستانه‌های حفاظتی متناسب با شرایط شبکه را در اختیار مهندس قرار می‌دهد. علاوه بر این، بروز قطع فاز یا جابجایی توالی فاز نیز توسط رله تشخیص داده شده و منجر به صدور فرمان قطع می‌شود.

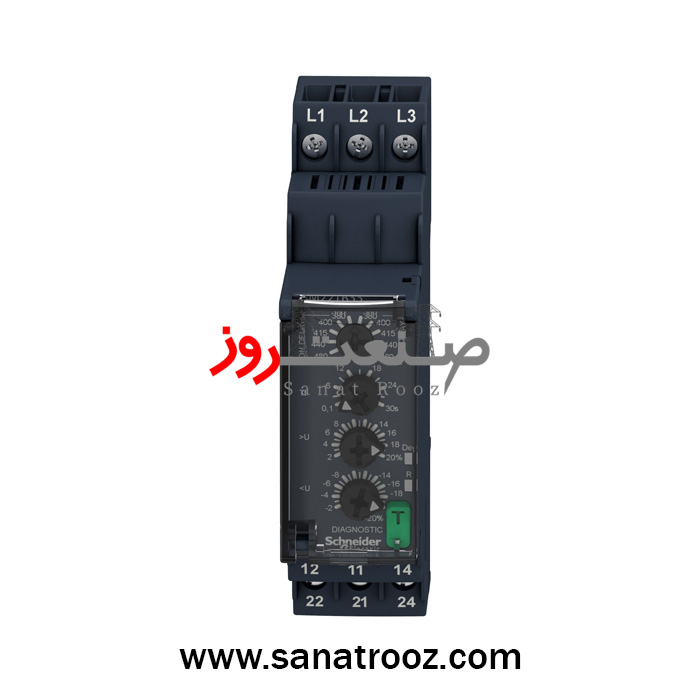

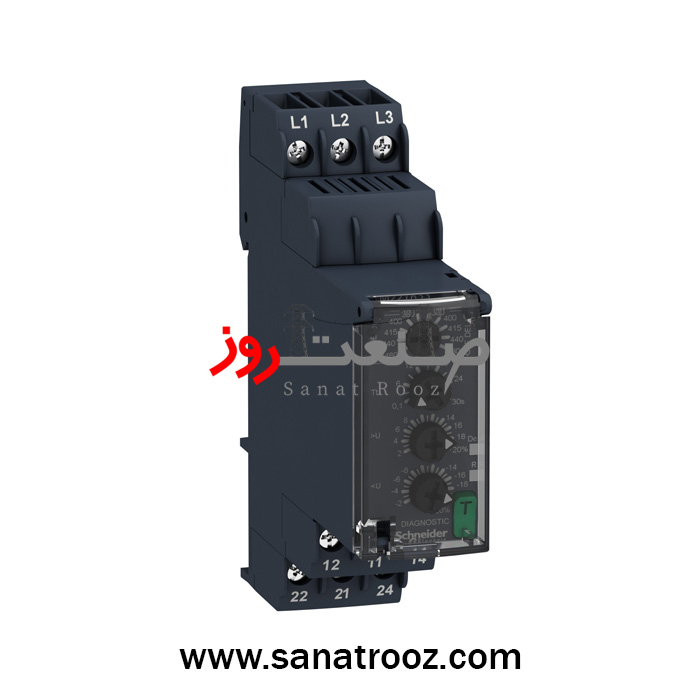

ساختار کنترلی RM22TR33 به‌صورت Self Powered طراحی شده است؛ به این معنا که تغذیه رله مستقیماً از ولتاژ شبکه سه‌فاز تأمین می‌شود و نیازی به منبع تغذیه جداگانه وجود ندارد. این ویژگی، ضمن کاهش پیچیدگی مدار فرمان، احتمال بروز خطاهای سیم‌کشی را نیز به حداقل می‌رساند. وجود ولوم‌های تنظیم روی بدنه امکان تعریف دقیق آستانه‌های ولتاژی و زمان تأخیر قطع را فراهم می‌سازد تا رله متناسب با شرایط واقعی شبکه تنظیم گردد.

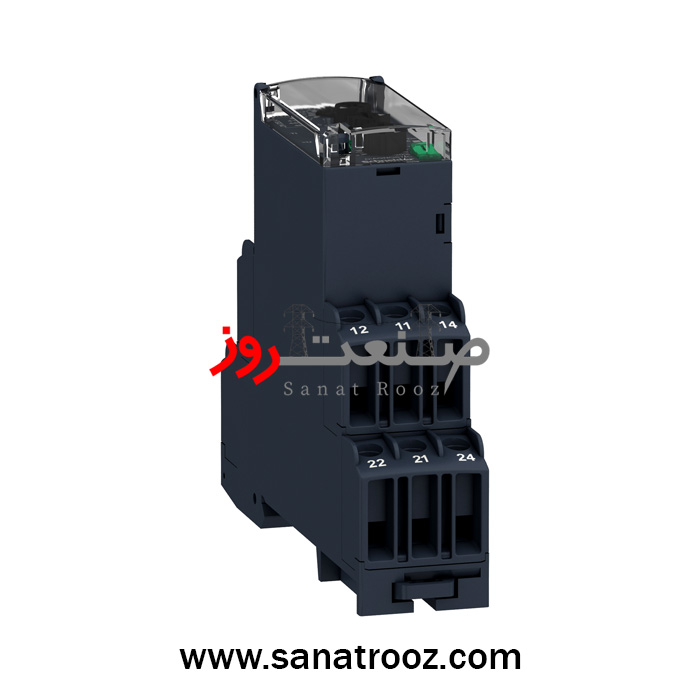

رله RM22TR33 دارای دو کنتاکت تبدیلی (2CO) است که این امکان را ایجاد می‌کند تا به‌صورت هم‌زمان یک خروجی برای قطع مدار قدرت و خروجی دیگر برای ارسال آلارم، فرمان به PLC یا سیستم مانیتورینگ مورد استفاده قرار گیرد. این قابلیت در تابلوهای برق صنعتی پیشرفته، نقش مهمی در افزایش ایمنی و قابلیت مانیتورینگ ایفا می‌کند.

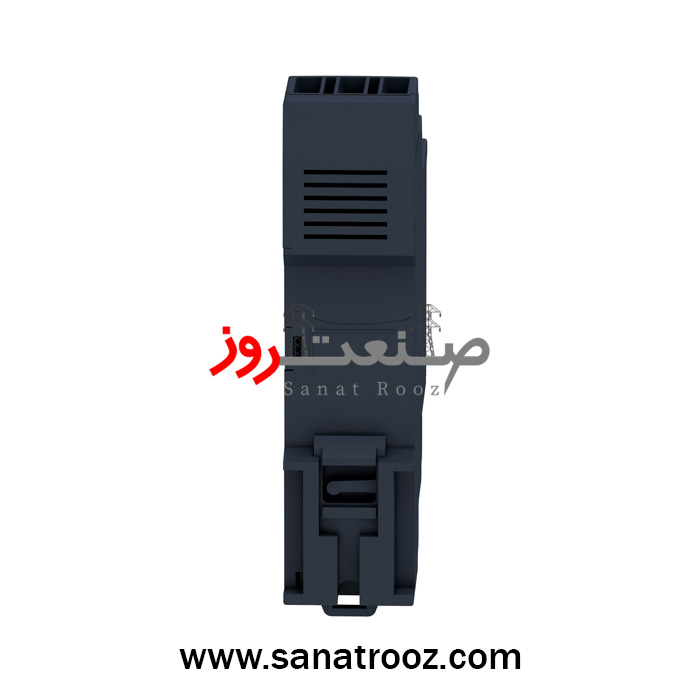

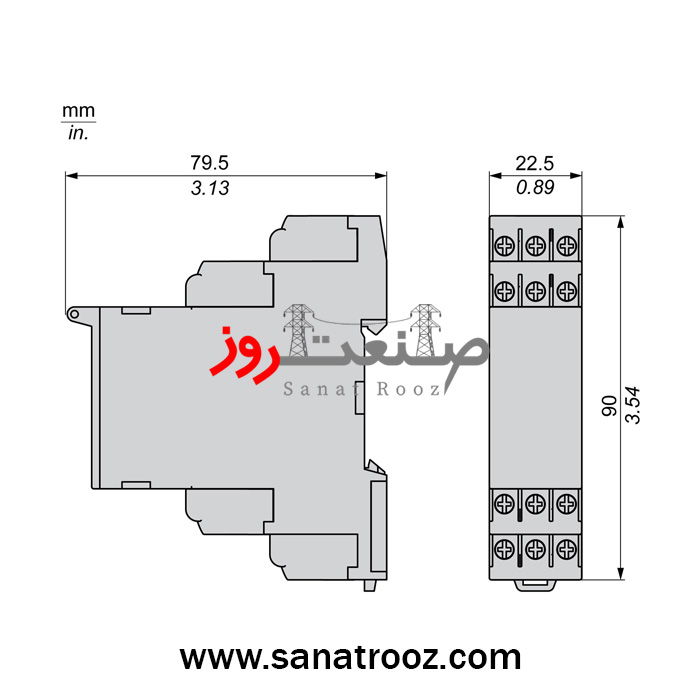

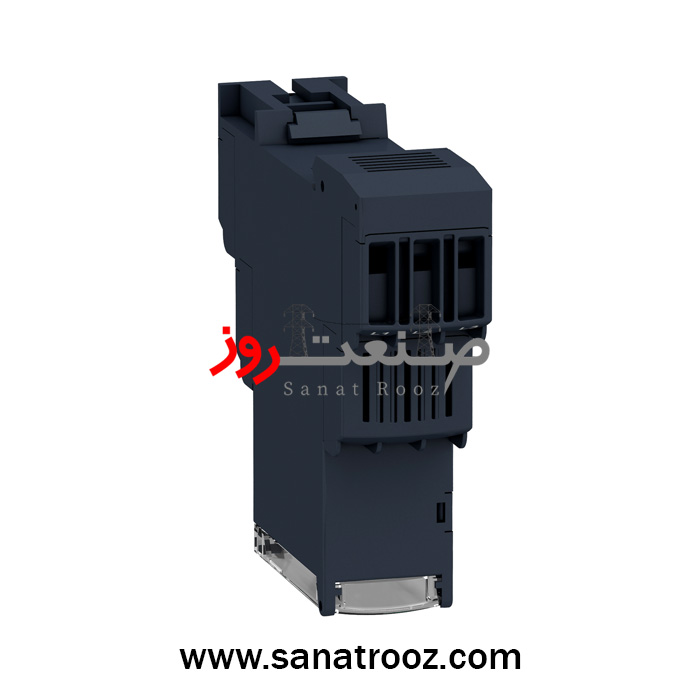

از نظر ساختار فیزیکی، بدنه باریک با عرض 22.5 میلی‌متر، نصب آسان روی ریل استاندارد DIN و کیفیت ساخت صنعتی، RM22TR33 را به گزینه‌ای مناسب برای تابلوهای برق فشرده و حرفه‌ای تبدیل کرده است. تطابق کامل با استانداردهای بین‌المللی IEC و دوام مکانیکی بالا، عملکرد پایدار این رله را در کاربری‌های مداوم تضمین می‌کند.

مجموع این ویژگی‌ها باعث شده است رله کنترل ولتاژ سه‌فاز اشنایدر الکتریک RM22TR33 به‌عنوان یک راهکار دقیق، قابل اعتماد و مهندسی‌شده برای حفاظت تجهیزات گران‌قیمت و حساس در برابر نوسانات ولتاژ شناخته شود. این محصول به‌صورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه می‌گردد و انتخابی مطمئن برای پروژه‌های صنعتی حرفه‌ای محسوب می‌شود.

 کاربردهای رله کنترل ولتاژ RM22TR33 در صنایع مختلف

• تابلوهای برق صنعتی حساس و تابلوهای توزیع سه‌فاز

• حفاظت الکتروموتورها، اینورترها و تجهیزات الکترونیکی

• صنایع تولیدی با نوسان ولتاژ بالا

• صنایع آب و فاضلاب و ایستگاه‌های پمپاژ

• صنایع نفت، گاز و پتروشیمی

• خطوط مونتاژ و ماشین‌آلات صنعتی
