رله کنترل فاز آستانه ولتاژ و افت ولتاژ ۳۰۰ تا ۴۳۰ ولت اشنایدر
three-phase network control relay RM4-T - range 300..430 V
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز و افت ولتاژ سه فاز اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR32 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | 300 تا 430 ولت AC (آستانه افت ولتاژ) |
| کاربرد | پایش شبکه سهفاز و حفاظت در برابر افت و اضافه ولتاژ |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای حفاظتی |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم آستانه و LED وضعیت |
| ایمنی | مطابق IEC / EN 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 300 میلیثانیه |
| قابلیت کنترل | قطع فاز، توالی فاز، افت ولتاژ و اضافه ولتاژ |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 30,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Under Voltage / Over Voltage / Phase Failure / Phase Sequence |
| اصالت کالا | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| گارانتی | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن کالا | 0.11 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله کنترل فاز و افت ولتاژ سهفاز اشنایدر الکتریک RM4TR32 یک رله حفاظتی تخصصی برای پایش کیفیت ولتاژ شبکههای صنعتی است که افت و اضافه ولتاژ، قطع فاز و جابجایی توالی فاز را با دقت بالا تشخیص میدهد. آستانه قابل تنظیم 300 تا 430 ولت، طراحی Self Powered و دو کنتاکت تبدیلی، این محصول را به انتخابی مطمئن برای شبکههای ناپایدار تبدیل کرده است. اورجینال با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و عرضه رسمی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز

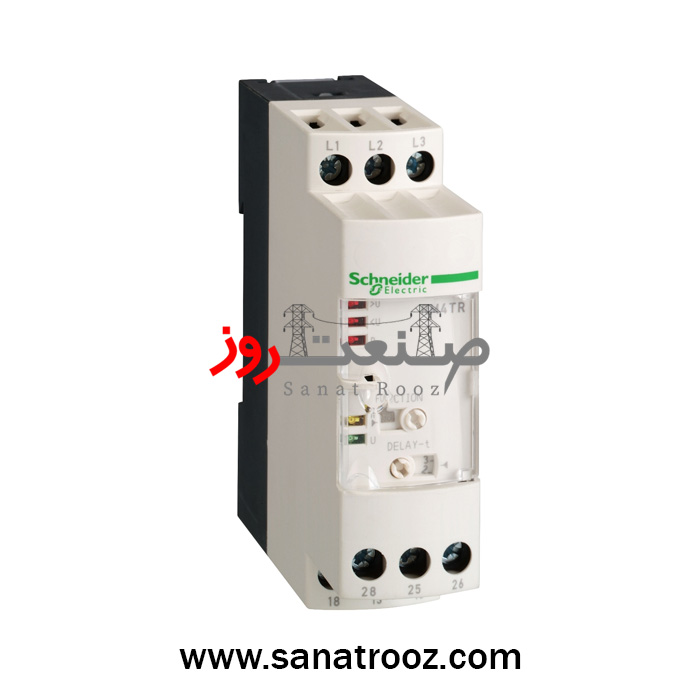

رله کنترل فاز و افت ولتاژ سه فاز اشنایدر مدل RM4TR32
رله کنترل فاز و افت ولتاژ سهفاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM4TR32 از سری Harmony Control Relays – RM4، یک تجهیز حفاظتی تخصصی برای پایش کیفیت ولتاژ و وضعیت فاز در شبکههای سهفاز صنعتی است که بهطور ویژه برای شرایطی طراحی شده که نوسانات ولتاژ، افت ولتاژ لحظهای و ناپایداری شبکه جزو ریسکهای اصلی محسوب میشوند. این رله در دسته تجهیزاتی قرار میگیرد که صرفاً به تشخیص وجود یا عدم وجود فاز اکتفا نمیکنند، بلکه کیفیت واقعی ولتاژ را مبنای تصمیمگیری حفاظتی قرار میدهند.
در بسیاری از شبکههای صنعتی، بهویژه در خطوط قدیمی، کارگاهها، مناطق صنعتی دور از پستهای اصلی یا شبکههایی با بارهای القایی سنگین، افت ولتاژ بهصورت مقطعی یا مداوم رخ میدهد. این افت ولتاژ اگرچه ممکن است باعث قطع کامل فاز نشود، اما میتواند منجر به افزایش جریان، کاهش گشتاور موتور، لرزش مکانیکی، داغشدن سیمپیچها و در نهایت کاهش شدید عمر تجهیزات شود. رلههای کنترل فاز ساده قادر به تشخیص این شرایط نیستند و تنها در صورت قطع کامل فاز وارد عمل میشوند.
رله RM4TR32 با تمرکز بر همین خلأ حفاظتی طراحی شده است. این رله قادر است ولتاژ سهفاز شبکه را در بازه کاری ۳۰۰ تا ۴۳۰ ولت AC بهصورت پیوسته پایش کند و در صورتی که ولتاژ هر فاز از آستانه تعریفشده کمتر یا بیشتر شود، خروجی حفاظتی را قطع نماید. یکی از ویژگیهای اصلی و متمایز این مدل، امکان تنظیم دقیق آستانه افت ولتاژ متناسب با شرایط واقعی شبکه است؛ قابلیتی که در بسیاری از پروژههای صنعتی، نقش تعیینکننده در جلوگیری از خاموشیهای ناخواسته یا آسیب تدریجی تجهیزات دارد.
علاوه بر کنترل افت و اضافه ولتاژ، RM4TR32 همچنان وظایف یک رله کنترل فاز کامل را نیز انجام میدهد. تشخیص قطع فاز و جابجایی توالی فاز بهصورت همزمان در منطق کنترلی این رله لحاظ شده است تا تجهیزات تنها زمانی وارد مدار شوند که هم وضعیت فاز و هم سطح ولتاژ در محدوده ایمن قرار داشته باشد. این ترکیب عملکردی، RM4TR32 را به یک راهکار حفاظتی چندلایه تبدیل میکند.
از دیگر ویژگیهای کلیدی این رله میتوان به طراحی Self Powered اشاره کرد؛ به این معنا که تغذیه رله مستقیماً از ولتاژ شبکه سهفاز تأمین میشود و نیازی به منبع تغذیه کمکی وجود ندارد. این موضوع ضمن سادهسازی سیمکشی تابلو، احتمال بروز خطاهای نصب را نیز کاهش میدهد. وجود ولوم تنظیم زمان تأخیر قطع امکان فیلتر کردن نوسانات لحظهای و جلوگیری از قطعهای غیرضروری را فراهم میکند؛ ویژگیای که در شبکههای ناپایدار اهمیت بالایی دارد.
رله RM4TR32 مجهز به دو کنتاکت تبدیلی (2CO) است که این امکان را فراهم میسازد تا بهصورت همزمان یک خروجی برای قطع مدار قدرت و خروجی دیگر برای ارسال آلارم یا سیگنال کنترلی به PLC و سیستم مانیتورینگ مورد استفاده قرار گیرد. این ساختار خروجی، انعطافپذیری بالایی در طراحی مدار فرمان ایجاد میکند و یکی از نقاط قوت اصلی این مدل محسوب میشود.
از نظر ساختار فیزیکی، بدنه باریک با عرض ۲۲.۵ میلیمتر، نصب سریع روی ریل استاندارد DIN و کیفیت ساخت صنعتی، RM4TR32 را به گزینهای مناسب برای تابلوهای برق حرفهای و فشرده تبدیل کرده است. دوام مکانیکی بالا و تطابق با استانداردهای بینالمللی IEC، عملکرد پایدار این رله را در کاربریهای مداوم صنعتی تضمین میکند.
مجموع این ویژگیها باعث شده است رله کنترل فاز و افت ولتاژ RM4TR32 بهعنوان یک راهکار دقیق، مهندسیشده و قابل اعتماد برای حفاظت موتورهای سهفاز، تجهیزات الکتریکی حساس و تابلوهای برق صنعتی در شبکههای ناپایدار شناخته شود. این محصول بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه میگردد و انتخابی مطمئن برای پروژههای صنعتی حرفهای بهشمار میآید.
کاربردهای RM4TR32 در صنایع مختلف
-
تابلوهای برق صنعتی در شبکههای با افت ولتاژ
-
حفاظت الکتروموتورهای سهفاز در خطوط تولید
-
صنایع آب و فاضلاب و ایستگاههای پمپاژ
-
صنایع سیمان، فولاد و معادن
-
کارگاهها و شهرکهای صنعتی با بار القایی بالا
-
سیستمهای انتقال و توزیع برق صنعتی
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز و افت ولتاژ سه فاز اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR32 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | 300 تا 430 ولت AC (آستانه افت ولتاژ) |
| کاربرد | پایش شبکه سهفاز و حفاظت در برابر افت و اضافه ولتاژ |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای حفاظتی |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم آستانه و LED وضعیت |
| ایمنی | مطابق IEC / EN 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 300 میلیثانیه |
| قابلیت کنترل | قطع فاز، توالی فاز، افت ولتاژ و اضافه ولتاژ |
| عمر سیکل الکتریکی/مکانیکی | 100,000 سیکل الکتریکی / 30,000,000 سیکل مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Under Voltage / Over Voltage / Phase Failure / Phase Sequence |
| اصالت کالا | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| گارانتی | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن کالا | 0.11 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
RM4TR32 علاوه بر تشخیص قطع و توالی فاز، افت و اضافه ولتاژ را نیز پایش میکند و کیفیت واقعی ولتاژ را مبنای حفاظت قرار میدهد.
آستانه افت ولتاژ از طریق ولوم تنظیم روی بدنه رله و در بازه 300 تا 430 ولت AC قابل تنظیم است.
این دو خروجی امکان قطع مدار قدرت و ارسال آلارم یا سیگنال کنترلی به PLC را بهصورت همزمان فراهم میکنند.
خیر، این رله Self Powered بوده و تغذیه آن مستقیماً از شبکه سهفاز تأمین میشود.
برای پروژههایی با نوسان ولتاژ، افت ولتاژ لحظهای و شبکههای صنعتی ناپایدار که حفاظت تجهیزات اهمیت بالایی دارد.
