رله کنترل فاز با رنج اندازه گیری ولتاژ از ۱۶۰ تا ۳۰۰ ولت AC اشنایدر
three-phase network control relay RM4-T - range 198 V
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز با رنج اندازه گیری ولتاژ از 160 تا 300 ولت AC اشنایدر |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR33 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | رنج اندازهگیری ولتاژ 160 تا 300 ولت AC |
| کاربرد | پایش شبکه سهفاز با ولتاژ پایین و ناپایدار |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای فرمان |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | حدود 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم و LED وضعیت |
| ایمنی | مطابق IEC 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 300 میلیثانیه |
| قابلیت کنترل | افت ولتاژ، اضافه ولتاژ، قطع فاز، توالی فاز |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Under Voltage / Over Voltage / Phase Failure / Phase Sequence |
| عمر سیکل الکتریکی/مکانیکی | 100,000 الکتریکی / 30,000,000 مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| قابلیت اضافه شدن | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.11 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله کنترل فاز و ولتاژ پایین سهفاز اشنایدر الکتریک RM4TR33 برای پایش شبکههایی با رنج ولتاژ 160 تا 300 ولت AC طراحی شده است. این رله با تشخیص افت و اضافه ولتاژ، قطع فاز و جابجایی توالی فاز، از تجهیزات صنعتی در شبکههای ضعیف یا ژنراتوری محافظت میکند. دارای دو کنتاکت تبدیلی، زمان تأخیر قابل تنظیم و طراحی Self Powered بوده و بهصورت اورجینال با گارانتی ۱۸ ماهه شرکتی توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز

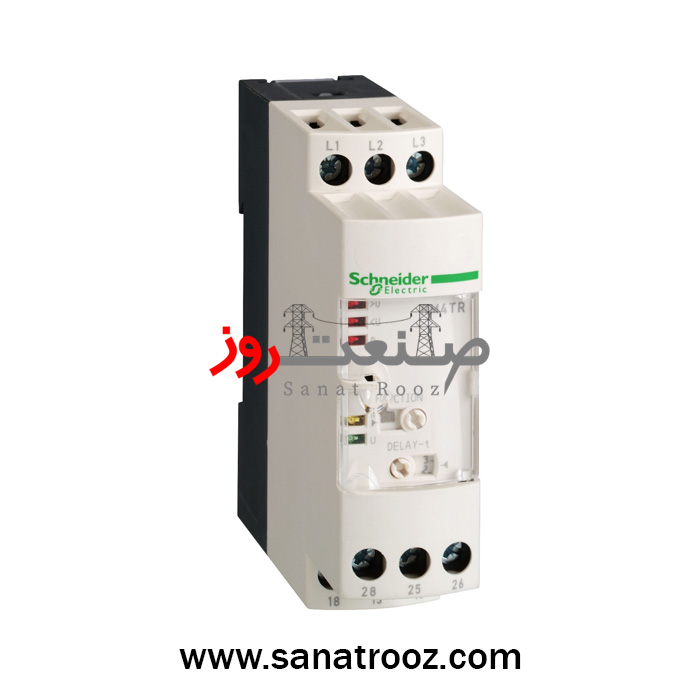

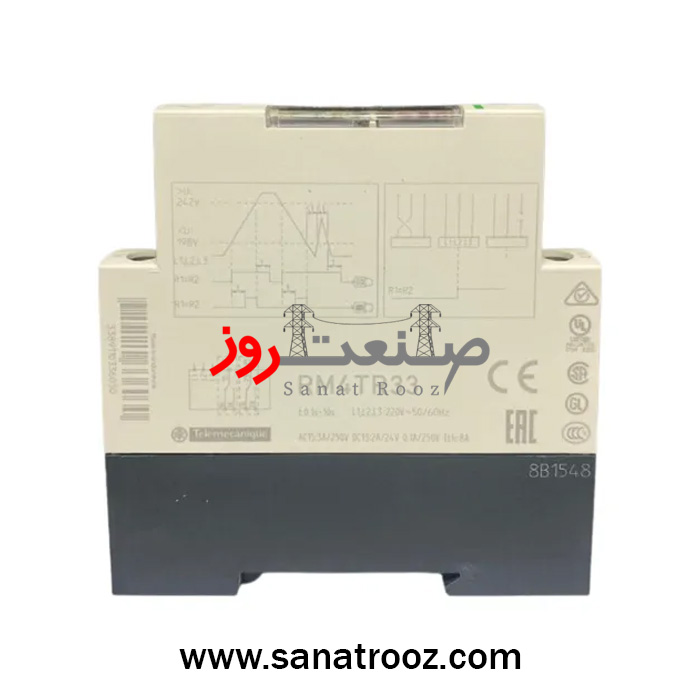

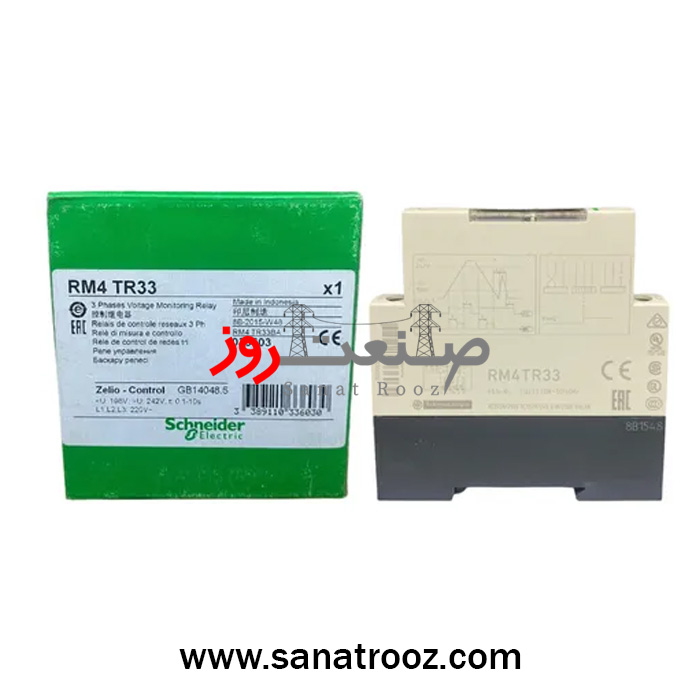

رله کنترل فاز و ولتاژ پایین سهفاز اشنایدر الکتریک RM4TR33
رله کنترل فاز و ولتاژ سهفاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM4TR33 از سری Harmony Control Relays – RM4، یک تجهیز حفاظتی تخصصی برای پایش شبکههای سهفاز با سطح ولتاژ پایین و ناپایدار است. این رله بهطور خاص برای شبکههایی طراحی شده که ولتاژ کاری آنها در بازه ۱۶۰ تا ۳۰۰ ولت AC قرار دارد؛ شرایطی که در بسیاری از سیستمهای ژنراتوری، مناطق دور از پستهای اصلی و خطوط توزیع ضعیف صنعتی مشاهده میشود.
در چنین شبکههایی، افت ولتاژ نهتنها یک پدیده گذرا نیست، بلکه میتواند بهصورت مداوم یا لحظهای رخ دهد و در صورت نبود حفاظت مناسب، باعث افزایش جریان، کاهش گشتاور موتور، داغشدن سیمپیچها و در نهایت کاهش شدید عمر تجهیزات الکتریکی شود. رلههای کنترل فاز معمولی که صرفاً قطع یا جابجایی فاز را تشخیص میدهند، در این شرایط کارایی لازم را ندارند؛ زیرا قادر به تحلیل کیفیت واقعی ولتاژ نیستند.
رله RM4TR33 دقیقاً برای پوشش این خلأ حفاظتی توسعه یافته است. این رله ولتاژ سهفاز شبکه را در محدوده ۱۶۰ تا ۳۰۰ ولت AC بهصورت پیوسته اندازهگیری کرده و در صورت خروج ولتاژ از بازه مجاز تعریفشده، یا بروز خطاهایی مانند قطع فاز و جابجایی توالی فاز، خروجی حفاظتی را قطع میکند. این منطق عملکرد باعث میشود تجهیزات تنها در شرایطی در مدار باقی بمانند که هم وضعیت فازها و هم سطح ولتاژ در محدوده ایمن قرار داشته باشد.
یکی از ویژگیهای اصلی RM4TR33، امکان تنظیم آستانه افت و اضافه ولتاژ متناسب با شرایط واقعی شبکه است. این قابلیت به مهندس برق اجازه میدهد عملکرد رله را دقیقاً با سطح ولتاژ موجود در سایت پروژه هماهنگ کند و از قطعهای ناخواسته یا حفاظت ناکافی جلوگیری نماید. وجود زمان تأخیر قابل تنظیم نیز کمک میکند تا نوسانات لحظهای فیلتر شده و فقط خطاهای واقعی منجر به قطع مدار شوند.
از نظر ساختار کنترلی، RM4TR33 بهصورت Self Powered طراحی شده است؛ به این معنا که تغذیه رله مستقیماً از ولتاژ شبکه سهفاز تأمین میشود و نیازی به منبع تغذیه کمکی وجود ندارد. این ویژگی علاوه بر کاهش پیچیدگی سیمکشی، قابلیت اطمینان سیستم را افزایش داده و نصب رله را در تابلوهای برق صنعتی سادهتر میسازد. همچنین وجود دو کنتاکت تبدیلی (2CO) امکان استفاده همزمان برای قطع مدار قدرت و ارسال سیگنال آلارم یا فرمان به سیستمهای کنترلی را فراهم میکند.
بدنه باریک با عرض ۲۲.۵ میلیمتر، قابلیت نصب سریع روی ریل استاندارد DIN و کیفیت ساخت صنعتی، RM4TR33 را به گزینهای مناسب برای تابلوهای برق حرفهای و فشرده تبدیل کرده است. تطابق با استانداردهای بینالمللی IEC و دوام مکانیکی بالا، عملکرد پایدار این رله را در کاربریهای مداوم تضمین میکند.
در مجموع، رله کنترل فاز و ولتاژ سهفاز اشنایدر الکتریک RM4TR33 بهعنوان یک راهکار دقیق، مهندسیشده و قابل اعتماد برای حفاظت تجهیزات سهفاز در شبکههای با ولتاژ پایین شناخته میشود. این محصول بهصورت اورجینال و با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، همراه با ضمانت اصالت کالا، توسط شرکت صنعت روز عرضه میگردد و انتخابی مطمئن برای پروژههای صنعتی با شرایط تغذیه خاص محسوب میشود.
کاربردهای رله RM4TR33 در صنایع مختلف
-
تابلوهای برق صنعتی با تغذیه ژنراتوری
-
شبکههای سهفاز با ولتاژ پایین یا ناپایدار
-
صنایع معدنی، سیمان و فولاد در مناطق دورافتاده
-
ایستگاههای پمپاژ و تأسیسات آب و فاضلاب
-
کارگاهها و شهرکهای صنعتی با افت ولتاژ مزمن
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل فاز با رنج اندازه گیری ولتاژ از 160 تا 300 ولت AC اشنایدر |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR33 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | رنج اندازهگیری ولتاژ 160 تا 300 ولت AC |
| کاربرد | پایش شبکه سهفاز با ولتاژ پایین و ناپایدار |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدارهای فرمان |
| نوع ولتاژ تغذیه | AC (Self Powered) |
| مصرف انرژی | حدود 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم و LED وضعیت |
| ایمنی | مطابق IEC 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر 300 میلیثانیه |
| قابلیت کنترل | افت ولتاژ، اضافه ولتاژ، قطع فاز، توالی فاز |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Under Voltage / Over Voltage / Phase Failure / Phase Sequence |
| عمر سیکل الکتریکی/مکانیکی | 100,000 الکتریکی / 30,000,000 مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| قابلیت اضافه شدن | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| تعداد کنتاکت | 2 کنتاکت تبدیلی (2 C/O) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.11 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای شبکههای سهفاز با ولتاژ پایین 160 تا 300 ولت AC مانند سیستمهای ژنراتوری یا خطوط توزیع ضعیف.
RM4TR33 مخصوص ولتاژهای پایین (160–300V) است، در حالیکه RM4TR32 برای ولتاژهای بالاتر (300–430V) استفاده میشود.
بله، با آستانه ولتاژ و زمان تأخیر قابل تنظیم، افتهای واقعی را تشخیص داده و نوسانات لحظهای را فیلتر میکند.
خیر، RM4TR33 Self Powered است و تغذیه آن از خود شبکه سهفاز تأمین میشود.
صنایع معدنی، پمپاژ آب، کارگاههای دورافتاده، تابلوهای ژنراتوری و هر محیطی با ولتاژ سهفاز پایین.
