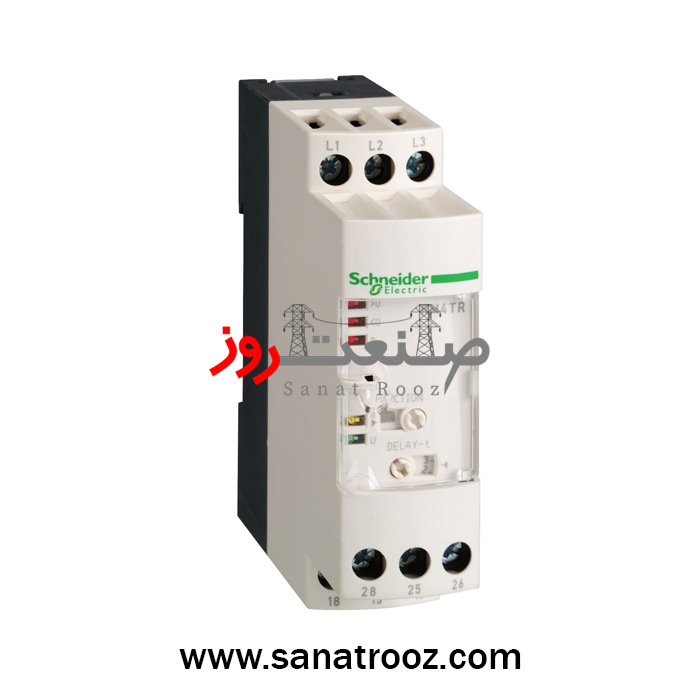

رله کنترل شبکه سه فاز با محدوده ۳۶۰ ولت اشنایدر
three-phase network control relay RM4-T - range 360 V
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل شبکه سه فاز 360 ولت اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR34 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | محدوده نامی شبکه سهفاز 360 ولت AC |
| کاربرد | پایش و کنترل شبکه سهفاز صنعتی |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدار فرمان |
| نوع ولتاژ تغذیه | AC – Self Powered (تغذیه از خود شبکه) |
| مصرف انرژی | حدود 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم و LED وضعیت |
| ایمنی | مطابق استاندارد EN/IEC 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر زمان چرخه اندازهگیری 80 میلیثانیه |
| قابلیت کنترل | قطع فاز، توالی فاز، اضافه ولتاژ، کاهش ولتاژ |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Over Voltage / Under Voltage / Phase Failure / Phase Sequence |
| عمر الکتریکی / مکانیکی | 100,000 الکتریکی / 30,000,000 مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| تعداد کنتاکت (وضعیت) | 2 کنتاکت تبدیلی (2 C/O) |
| قابلیت اضافه شدن | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.11 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله کنترل شبکه سهفاز اشنایدر الکتریک RM4TR34 یک راهکار حفاظتی پیشرفته برای پایش کیفیت شبکه سهفاز 360 ولت AC است که قطع فاز، جابجایی توالی فاز و شرایط اضافه/کاهش ولتاژ را تشخیص میدهد. این رله با زمان تأخیر قابل تنظیم، طراحی Self Powered و دو کنتاکت تبدیلی، حفاظت پایدار تجهیزات صنعتی را تضمین میکند. عرضه اورجینال با گارانتی ۱۸ ماهه شرکتی توسط شرکت صنعت روز.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
رله کنترل شبکه سه فاز اشنایدر الکتریک RM4TR34
رله کنترل شبکه سهفاز اشنایدر الکتریک (Schneider Electric) با کد فنی RM4TR34 از سری Harmony Control Relays – RM4، یک تجهیز حفاظتی پیشرفته برای پایش کیفیت شبکه سهفاز با ولتاژ نامی ۳۶۰ ولت AC است. این رله صرفاً یک رله کنترل فاز ساده نیست، بلکه بهطور تخصصی برای مانیتورینگ جامع شبکه سهفاز در تابلوهای برق صنعتی طراحی شده است؛ جایی که پایداری ولتاژ و توالی صحیح فازها نقش کلیدی در سلامت تجهیزات ایفا میکند.
در بسیاری از شبکههای صنعتی استاندارد، ولتاژ نامی ۳۶۰ ولت بهعنوان ولتاژ کاری متداول مورد استفاده قرار میگیرد. در چنین شبکههایی، بروز خطاهایی مانند قطع فاز، جابجایی توالی فاز، افت ولتاژ یا اضافه ولتاژ میتواند باعث اختلال در عملکرد تجهیزات، افزایش جریان، کاهش راندمان موتور و در نهایت آسیبهای جدی به سیستم شود. رلههای ساده کنترل فاز معمولاً توانایی تشخیص کیفیت واقعی شبکه را ندارند و تنها به وجود یا عدم وجود فاز محدود میشوند.
رله RM4TR34 دقیقاً برای پاسخ به این نیاز طراحی شده است. این رله وضعیت ولتاژ شبکه سهفاز را بهصورت پیوسته پایش کرده و در صورت خروج هر یک از پارامترها از محدوده مجاز، خروجی حفاظتی را قطع میکند. تشخیص اضافه ولتاژ (Over Voltage) و کاهش ولتاژ (Under Voltage) در کنار کنترل قطع فاز و توالی فاز، باعث میشود تجهیزات تنها در شرایط کاملاً پایدار و ایمن در مدار باقی بمانند.
از نظر منطق عملکرد، RM4TR34 امکان تنظیم زمان تأخیر قطع را در اختیار کاربر قرار میدهد تا نوسانات لحظهای یا گذرای شبکه منجر به قطع غیرضروری تجهیزات نشود. این ویژگی در خطوط تولید صنعتی که قطع ناگهانی میتواند منجر به توقف فرآیند یا خسارت مالی شود، اهمیت بالایی دارد. وجود نشانگرهای LED روی بدنه نیز وضعیت عملکرد رله و شرایط شبکه را بهصورت بصری و سریع نمایش میدهد.
این رله بهصورت Self Powered طراحی شده است؛ به این معنا که تغذیه آن مستقیماً از خود شبکه سهفاز تأمین میشود و نیازی به منبع تغذیه کمکی وجود ندارد. این موضوع ضمن کاهش پیچیدگی سیمکشی، قابلیت اطمینان سیستم را افزایش داده و نصب رله را در تابلوهای برق صنعتی سادهتر میکند. همچنین وجود دو کنتاکت تبدیلی (۲ C/O) امکان استفاده همزمان برای قطع مدار قدرت و ارسال سیگنال آلارم یا فرمان به سیستمهای کنترلی را فراهم میسازد.
بدنه باریک با عرض ۲۲.۵ میلیمتر، قابلیت نصب سریع روی ریل استاندارد DIN و دوام مکانیکی بالا، RM4TR34 را به گزینهای ایدهآل برای تابلوهای برق فشرده و حرفهای تبدیل کرده است. تطابق کامل با استانداردهای بینالمللی IEC نیز تضمین میکند که این رله در شرایط کاری مداوم و محیطهای صنعتی عملکردی پایدار و قابل اعتماد داشته باشد.
در مجموع، رله کنترل شبکه سهفاز ۳۶۰ ولت RM4TR34 اشنایدر الکتریک یک راهکار دقیق، مهندسیشده و قابل اتکا برای حفاظت و پایش شبکههای سهفاز صنعتی استاندارد محسوب میشود. این محصول بهصورت اورجینال، همراه با گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک و با تضمین اصالت کالا، توسط شرکت صنعت روز عرضه میگردد و انتخابی مطمئن برای پروژههای صنعتی حرفهای است.
کاربردهای رله RM4TR34 در صنایع مختلف
-
تابلوهای برق صنعتی با شبکه سهفاز ۳۶۰ ولت
-
خطوط تولید و ماشینآلات صنعتی پیوسته
-
صنایع فولاد، سیمان و معدنی
-
سیستمهای توزیع برق کارخانهای
-
تابلوهای کنترل موتور و تجهیزات حساس به نوسان ولتاژ
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | رله کنترل شبکه سه فاز 360 ولت اشنایدر الکتریک |
| سری محصول | Harmony Control Relays – سری RM4 |
| کد فنی کالا | RM4TR34 |
| نوع نصب | نصب ریلی روی ریل 35 میلیمتری DIN |
| ولتاژ عملکرد | محدوده نامی شبکه سهفاز 360 ولت AC |
| کاربرد | پایش و کنترل شبکه سهفاز صنعتی |
| نوع فرمان | کنترلی – حفاظتی |
| سازگاری با کلید | مناسب تابلوهای برق صنعتی و مدار فرمان |
| نوع ولتاژ تغذیه | AC – Self Powered (تغذیه از خود شبکه) |
| مصرف انرژی | حدود 15 VA |
| طراحی | ماژول صنعتی با ولوم تنظیم و LED وضعیت |
| ایمنی | مطابق استاندارد EN/IEC 60255-6 |
| کاربری | عملکرد پیوسته (Continuous Duty) |
| سرعت عملکرد | حداکثر زمان چرخه اندازهگیری 80 میلیثانیه |
| قابلیت کنترل | قطع فاز، توالی فاز، اضافه ولتاژ، کاهش ولتاژ |
| دوام مکانیکی | 30,000,000 سیکل |
| نوع حفاظت | Over Voltage / Under Voltage / Phase Failure / Phase Sequence |
| عمر الکتریکی / مکانیکی | 100,000 الکتریکی / 30,000,000 مکانیکی |
| گشتاور توصیهشده نصب | 0.6 تا 1.1 نیوتنمتر |
| تعداد کنتاکت (وضعیت) | 2 کنتاکت تبدیلی (2 C/O) |
| قابلیت اضافه شدن | تنظیم زمان تأخیر 0.1 تا 10 ثانیه |
| قطر نصب | عرض بدنه 22.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | گارانتی ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 0.11 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
RM4TR34 علاوه بر تشخیص قطع و توالی فاز، کیفیت شبکه سهفاز 360 ولت را از نظر افت و اضافه ولتاژ پایش میکند و برای کنترل شبکه (Network Monitoring) طراحی شده است.
این رله برای شبکههای صنعتی استاندارد با ولتاژ نامی 360V AC تنظیم شده و عملکرد پایدار را در همین محدوده تضمین میکند.
بله، زمان تأخیر قابل تنظیم است تا نوسانات گذرا باعث قطع غیرضروری تجهیزات نشود.
خیر، این رله Self Powered است و تغذیه خود را از شبکه سهفاز دریافت میکند.
تابلوهای برق صنعتی 360 ولت، خطوط تولید پیوسته، شبکههای کارخانهای و هر سیستمی که به پایش دائمی کیفیت شبکه سهفاز نیاز دارد.
