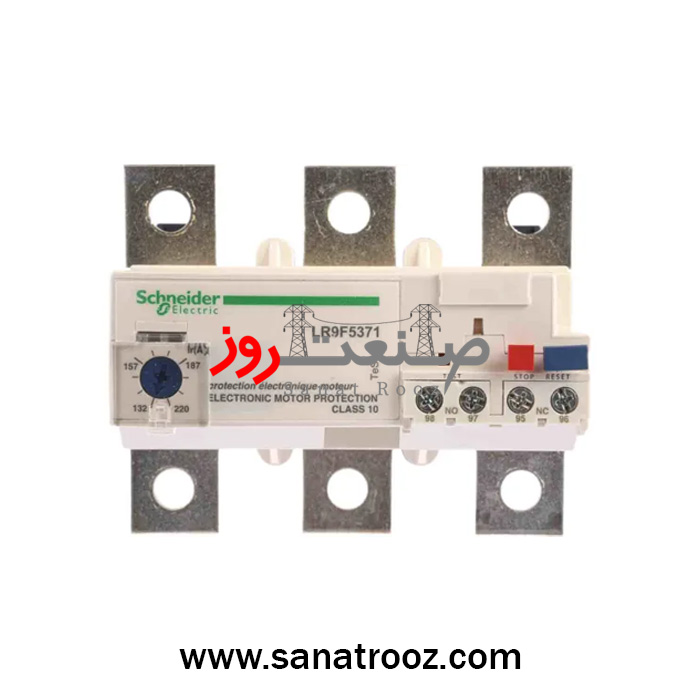

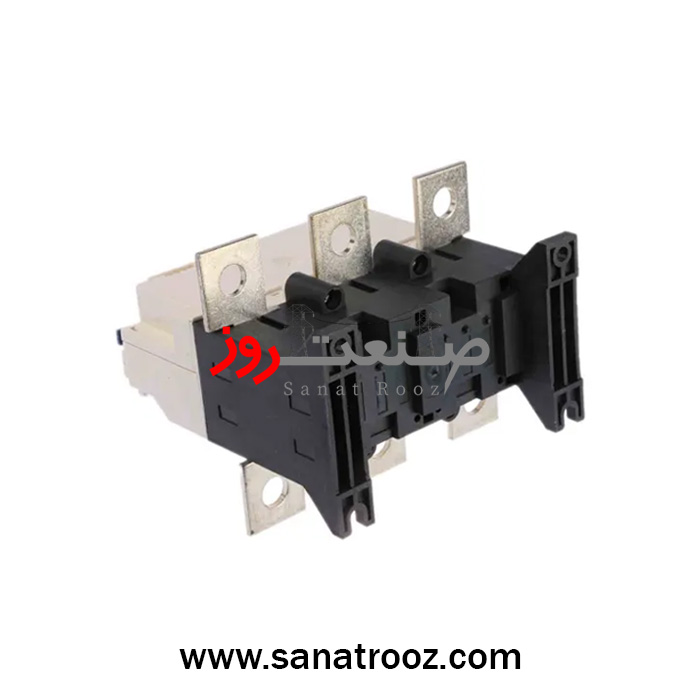

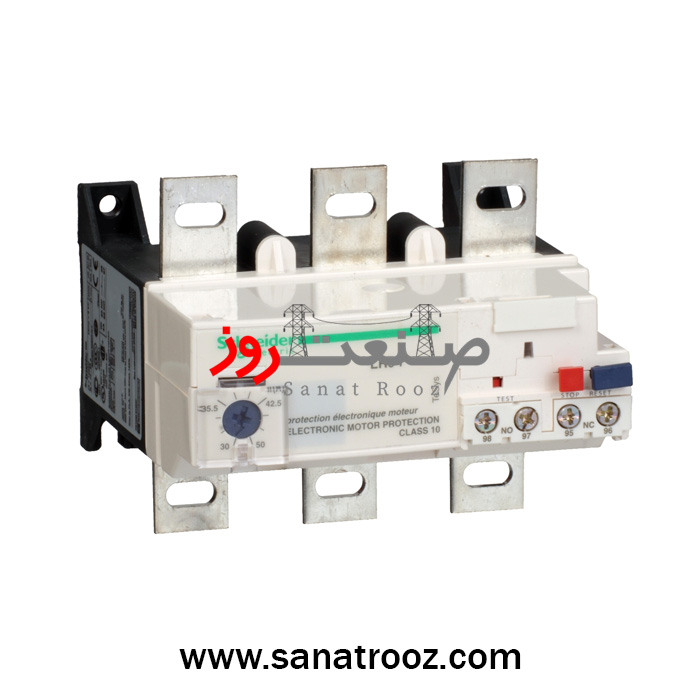

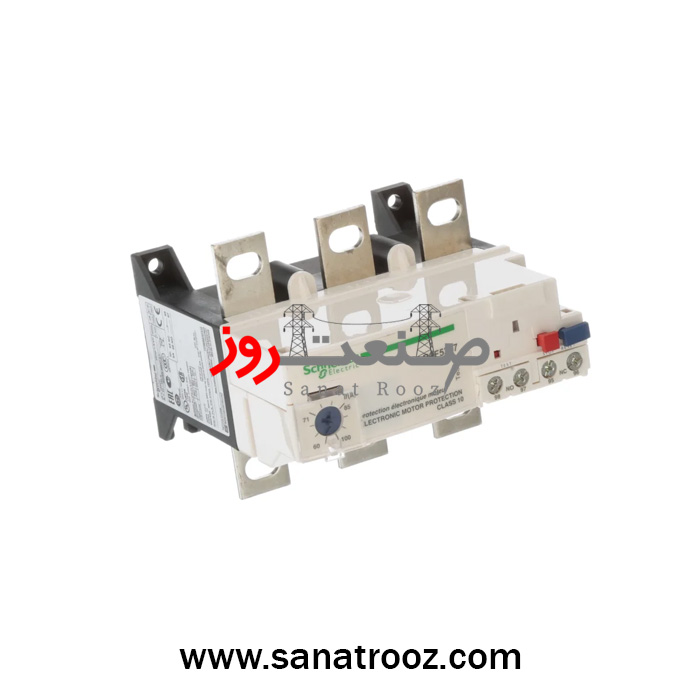

بیمتال ۱۳۲ الی ۲۲۰ آمپر تیپ F اشنایدر الکتریک
TeSys LRF - electronic thermal overload relay - 132...220 A - class 10
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 132 الی 220 آمپر اشنایدر الکتریک |
| سری محصول | TeSys LRF – سری LR9F |
| کد فنی کالا | LR9F5371 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | بدون نیاز به تغذیه (عملکرد حرارتی الکترونیکی) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار و خطای فاز |
| نوع فرمان / کنترل | کلید Test قرمز – کلید Reset قرمز – کلید STOP |
| سازگاری با کنتاکتور | سازگار با LC1F185 تا LC1F265 |
| نوع ولتاژ تغذیه | ندارد |
| مصرف انرژی / جریان کمکی | جریان بیکار ≤ 5mA / ظرفیت آلارم 0…150mA |
| طراحی / ابعاد | ارتفاع 101mm – عرض 115mm – عمق 123.5mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60255-17 / IEC 60255-8 / EN 60947-4-1 / VDE 0660 / UL / CSA / UKCA |
| کاربری | مناسب موتورهای سنگین – پمپها – کمپرسورها – نوار نقاله – HVAC صنعتی |
| گشتاور پیشنهادی نصب | ترمینال فرمان: 1.2 N·m – ترمینال قدرت: 35 N·m (پیچ M10) |
| عمر الکتریکی / مکانیکی | مقاومت در برابر ESD، ولتاژ ضربه 8kV، تست رادیویی 10V/m، آتشپذیری 850°C |
| حساسیت / سرعت عملکرد | عملکرد خطای فاز: قطع در 4 ثانیه ±20% |
| قابلیت کنترل | دارای نشانگر Trip – کلیدهای Test/Reset/Stop |
| دوام مکانیکی | مقاومت لرزش 2Gn (5…300Hz) – مقاومت شوک 13Gn |
| نوع حفاظت | Class 10 – مطابق IEC 60947-4 |
| قابلیت اضافه شدن | مناسب نصب مستقیم روی کنتاکتورهای LC1F سنگین |
| بازه تنظیم جریانی | 132 تا 220 آمپر |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.95 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال الکترونیکی اشنایدر الکتریک LR9F5371 با رنج 132 تا 220 آمپر، یک رله حفاظتی دقیق و صنعتی برای موتورهای سهفاز توان بالا است که حفاظت Class 10، تشخیص خطای فاز، مقاومت در برابر لرزش و طراحی استاندارد را ارائه میدهد. این محصول اورجینال توسط شرکت صنعت روز با گارانتی ۱۸ ماهه عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
بیمتال ۱۳۲ الی ۲۲۰ آمپر اشنایدر الکتریک – مدل LR9F5371
بیمتال LR9F5371 از سری صنعتی TeSys LRF یکی از قدرتمندترین و دقیقترین رلههای حرارتی الکترونیکی اشنایدر الکتریک برای حفاظت موتورهای سهفاز در بازه ۱۳۲ تا ۲۲۰ آمپر است. این تجهیز با تکنولوژی الکترونیکی پیشرفته و طراحی مقاوم، حفاظت کامل و قابلاعتمادی را در برابر اضافهبار، افزایش حرارت سیمپیچ و اختلالات فازی فراهم میکند.
معماری این بیمتال مطابق استانداردهای بینالمللی IEC 60947-4-1، IEC 60255-17، IEC 60255-8 و EN 60947-4-1 توسعه یافته و قابلیت اطمینان در محیطهای صنعتی سنگین را تضمین میکند. سیستم حفاظتی Class 10 آن، عملکرد سریع و مطمئنی را در شرایط اضافهبار و عدم تعادل فاز ارائه میدهد و همین موضوع باعث میشود موتورهای توان بالا از آسیبهای شدید و توقفهای ناگهانی در امان بمانند.
این بیمتال بهطور مستقیم با کنتاکتورهای LC1F185 تا LC1F265 سازگار است و بهصورت استاندارد روی این کنتاکتورها نصب میشود. این سازگاری باعث کاهش زمان مونتاژ تابلو، افزایش ایمنی و پایداری سیستم و تسهیل فرایند نگهداری برای تکنسینها میشود. ابعاد بدنه با ارتفاع ۱۰۱ میلیمتر، عرض ۱۱۵ میلیمتر و عمق ۱۲۳.۵ میلیمتر امکان نصب آسان در تابلوهای قدرت را حتی در فضاهای محدود فراهم میکند.
این مدل به دلیل طراحی الکترونیکی، نیازی به تغذیه کمکی ندارد و با مکانیزم کاملاً پایدار خود در برابر تغییرات ولتاژ، نویزهای الکترومغناطیسی و شرایط غیرعادی محیطی مقاومت بالایی را ارائه میدهد. قابلیت تشخیص خطای فاز آن در حدود ۴ ثانیه ±۲۰% عمل میکند و از موتور در برابر داغی ناگهانی یا سوختن سیمپیچ محافظت میکند؛ ویژگیای که در پمپهای بزرگ، کمپرسورها و خطوط تولید سنگین بسیار حیاتی است.
مکانیزم کنترل شامل کلید Test برای آزمون عملکرد، کلید Reset برای بازگرداندن دستگاه به وضعیت عادی و کلید STOP برای قطع اضطراری مدار طراحی شده است. وجود کنتاکت کمکی 1NO + 1NC قابلیت اتصال این بیمتال به سیستمهای فرمان، تجهیزات آلارم و کنترلرهای صنعتی را فراهم میکند و امکان مانیتورینگ بهتر وضعیت موتور را مهیا میسازد.
از نظر مقاومت محیطی، بیمتال LR9F5371 در برابر لرزش 2Gn و شوک 13Gn عملکرد کاملاً پایدار دارد. همچنین بهرهمندی از مقاومت در برابر تخلیه الکترواستاتیک (ESD)، آزمایش امواج رادیویی 10V/m و تحمل ولتاژ ضربه 8kV، آن را به یک تجهیز حرفهای برای محیطهای پرنویز، پرارتعاش و خطوط تولید سنگین تبدیل کرده است.
وزن ۰.۹۵ کیلوگرم و طراحی مهندسیشده بدنه باعث شده این بیمتال علاوه بر پایداری بالا، در طولانیمدت نیز عملکرد و دوام قابلقبولی داشته باشد. استفاده از این مدل در تابلوهای صنعتی موجب افزایش سطح ایمنی، کاهش استهلاک موتور، جلوگیری از توقف ناگهانی تجهیزات و افزایش طول عمر سیستم میشود.
بیمتال LR9F5371 با کیفیت ساخت حرفهای، دقت عملکرد بالا و قابلیت اطمینان در شرایط سخت صنعتی، یکی از مناسبترین گزینهها برای حفاظت موتورهای توان بالا در صنایع سنگین، پمپخانهها، کمپرسورها، تهویه صنعتی، نوار نقالهها و سیستمهای انتقال مواد است. این محصول بهصورت اورجینال و با گارانتی معتبر ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود که اطمینان خاطر مصرفکننده را در پروژههای حساس صنعتی تضمین میکند.
🏭 کاربرد در صنایع مختلف
پمپهای صنعتی و بوسترپمپها
کمپرسورهای بزرگ و تجهیزات هوای فشرده
نوار نقالهها و سیستمهای انتقال مواد
خطوط تولید پیوسته و تجهیزات توان بالا
تهویه صنعتی و HVAC سنگین
صنایع فولاد، معدن، نفت، سیمان و انرژی
تابلوهای قدرت و مراکز کنترل موتور (MCC)
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 132 الی 220 آمپر اشنایدر الکتریک |
| سری محصول | TeSys LRF – سری LR9F |
| کد فنی کالا | LR9F5371 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | بدون نیاز به تغذیه (عملکرد حرارتی الکترونیکی) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار و خطای فاز |
| نوع فرمان / کنترل | کلید Test قرمز – کلید Reset قرمز – کلید STOP |
| سازگاری با کنتاکتور | سازگار با LC1F185 تا LC1F265 |
| نوع ولتاژ تغذیه | ندارد |
| مصرف انرژی / جریان کمکی | جریان بیکار ≤ 5mA / ظرفیت آلارم 0…150mA |
| طراحی / ابعاد | ارتفاع 101mm – عرض 115mm – عمق 123.5mm |
| ایمنی و استانداردها | IEC 60947-4-1 / IEC 60255-17 / IEC 60255-8 / EN 60947-4-1 / VDE 0660 / UL / CSA / UKCA |
| کاربری | مناسب موتورهای سنگین – پمپها – کمپرسورها – نوار نقاله – HVAC صنعتی |
| گشتاور پیشنهادی نصب | ترمینال فرمان: 1.2 N·m – ترمینال قدرت: 35 N·m (پیچ M10) |
| عمر الکتریکی / مکانیکی | مقاومت در برابر ESD، ولتاژ ضربه 8kV، تست رادیویی 10V/m، آتشپذیری 850°C |
| حساسیت / سرعت عملکرد | عملکرد خطای فاز: قطع در 4 ثانیه ±20% |
| قابلیت کنترل | دارای نشانگر Trip – کلیدهای Test/Reset/Stop |
| دوام مکانیکی | مقاومت لرزش 2Gn (5…300Hz) – مقاومت شوک 13Gn |
| نوع حفاظت | Class 10 – مطابق IEC 60947-4 |
| قابلیت اضافه شدن | مناسب نصب مستقیم روی کنتاکتورهای LC1F سنگین |
| بازه تنظیم جریانی | 132 تا 220 آمپر |
| تعداد کنتاکت کمکی | 1NO + 1NC |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.95 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این بیمتال برای حفاظت موتورهای سهفاز سنگین با جریان نامی 132 تا 220 آمپر طراحی شده است و در کاربردهایی مثل پمپهای بزرگ، کمپرسورهای صنعتی، HVAC سنگین، نوار نقالهها و تجهیزات انتقال مواد عملکردی کاملاً پایدار و قابلاعتماد دارد.
بله. این مدل مطابق استاندارد IEC 60947-4-1 مجهز به عملکرد تشخیص عدم تعادل فاز است و در صورت بروز خطای فازی، در حدود ۴ ثانیه ±20% مدار را قطع میکند تا موتور از آسیب حرارتی یا سوختگی سیمپیچ محافظت شود.
خیر. LR9F5371 یک بیمتال حرارتی الکترونیکی است و برای عملکرد حفاظتی خود به هیچ منبع تغذیهای نیاز ندارد. این موضوع باعث افزایش پایداری، سهولت نصب و کاهش خرابی در محیطهای صنعتی میشود.
این مدل بهصورت استاندارد با کنتاکتورهای LC1F185 تا LC1F265 سازگار است و امکان نصب مستقیم بر روی آنها را دارد. این سازگاری، مونتاژ تابلو و کنترل موتورهای توان بالا را بسیار ساده و مطمئن میکند.
این بیمتال برای محیطهای صنعتی خشن طراحی شده و مقاومت لرزش 2Gn و مقاومت شوک 13Gn را ارائه میدهد. همچنین در برابر تخلیه الکترواستاتیک (ESD)، نویزهای الکترومغناطیسی و ولتاژ ضربه ۸ کیلوولت مقاوم است که پایداری بلندمدت آن را تضمین میکند.
