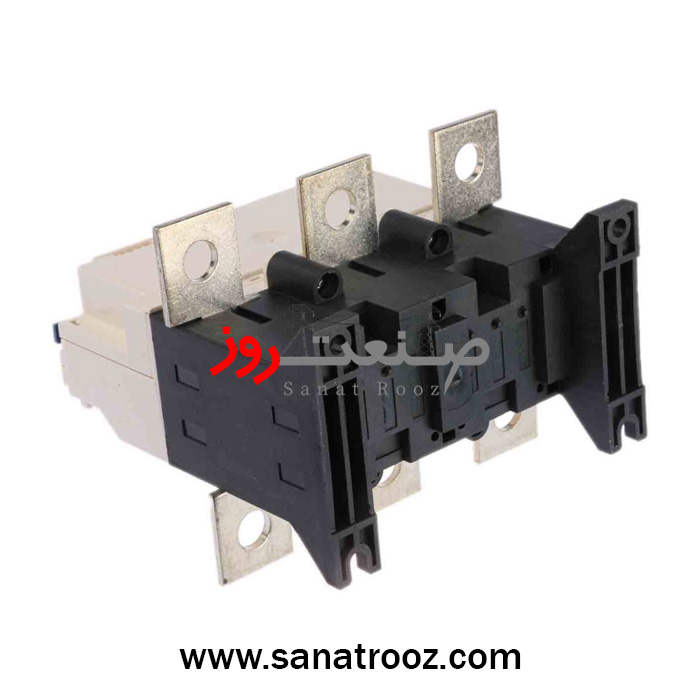

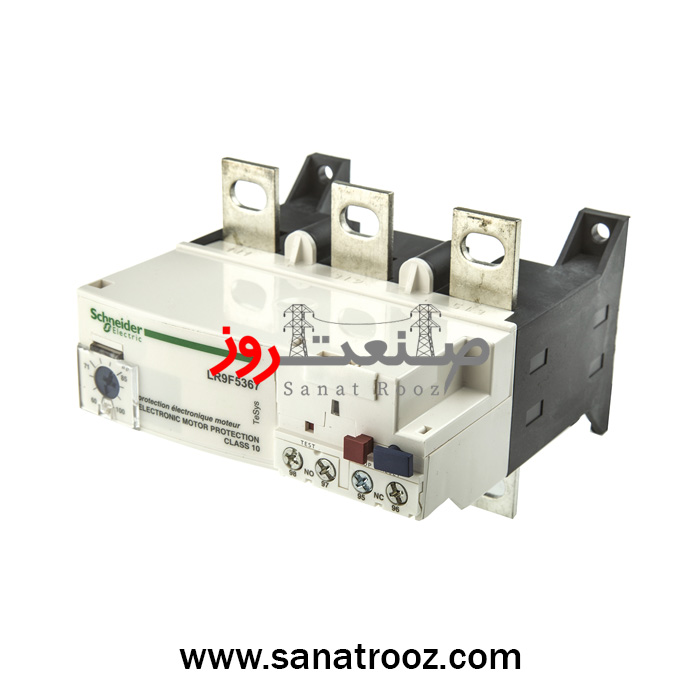

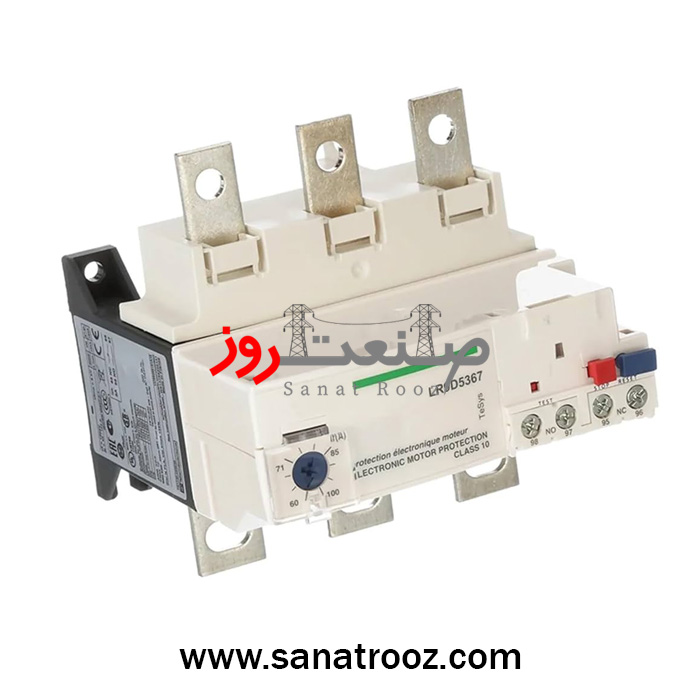

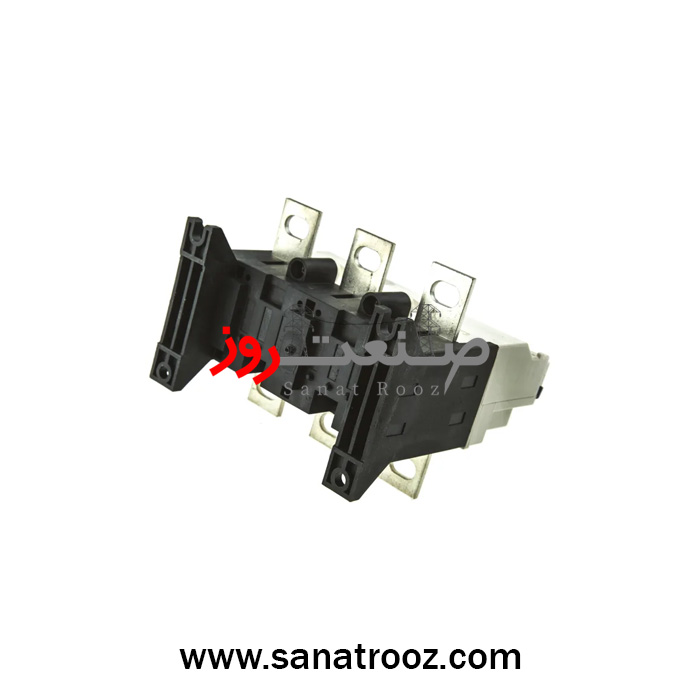

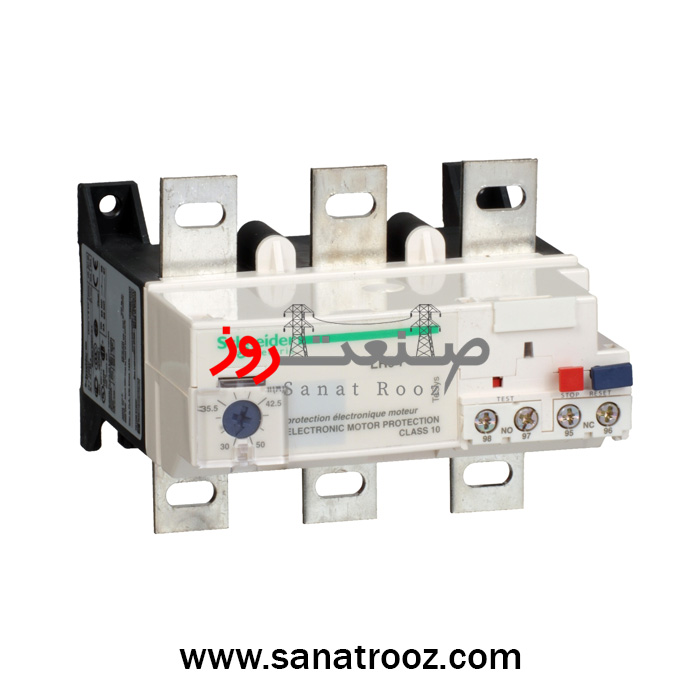

بیمتال ۶۰ الی ۱۰۰ آمپر تیپ F اشنایدر الکتریک
TeSys LRF - electronic thermal overload relay - 60...100 A - class 10
با گارانتی
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 60 الی 100 آمپر تیپ F اشنایدر الکتریک |
| سری محصول | TeSys LRF – سری LR9F |
| کد فنی کالا | LR9F5367 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | نیاز به تغذیه ندارد (عملکرد حرارتی الکترونیکی) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، خطای فازی و شرایط غیرعادی |
| نوع فرمان / کنترل | دکمه Test قرمز – دکمه Reset قرمز – دکمه Stop |
| سازگاری با کلید/کنتاکتور | سازگار با LC1F115 … LC1F185 |
| نوع ولتاژ تغذیه | ندارد (بدون تغذیه کمکی) |
| مصرف انرژی / جریان کمکی | جریان کمکی 5A در مدار کنترل |
| طراحی بدنه / ابعاد | 96×115×123.5 میلیمتر (ارتفاع × عرض × عمق) |
| ایمنی و استانداردها | IEC 60255-8، IEC 60255-17، IEC 60947-4-1، EN 60947-4-1، UL، CSA، UKCA |
| کاربری | مناسب تابلوهای صنعتی، کمپرسورهای بزرگ، پمپهای فشار قوی، موتورهای سنگین |
| عمر مکانیکی / الکتریکی | سازگار با لرزش، شوک، ESD، EMC، ولتاژ ضربه 8kV |
| گشتاور توصیهشده نصب | مدار فرمان: 1.2 N·m – مدار قدرت (M8): 18 N·m |
| سرعت عملکرد / حساسیت خطای فازی | قطع در 4 ثانیه ±20% مطابق IEC 60947-4-1 |
| قابلیت کنترل | 1NO + 1NC کمکی |
| دوام مکانیکی | شوک: 13Gn – لرزش: 2Gn در بازه 5 تا 300Hz |
| نوع حفاظت | کلاس حفاظتی Class 10 |
| قابلیت اضافه شدن / توسعه | قابلیت نصب روی LC1F و سازگار با سیستمهای موتوری توان بالا |
| تعداد کنتاکت | یک زوج کنتاکت کمکی 1NO + 1NC |
| بازه تنظیم جریانی | 60 تا 100 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.9 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
بیمتال الکترونیکی اشنایدر مدل LR9F5367 با رنج 60 تا 100 آمپر، یک رله حفاظتی دقیق و صنعتی برای موتورهای سهفاز است که با کنتاکتورهای سری LC1F سازگار بوده و حفاظت Class 10، تشخیص سریع خطای فاز، مقاومت بالا در برابر لرزش و قابلیت نصب آسان را ارائه میدهد. این محصول اورجینال توسط شرکت صنعت روز همراه با گارانتی معتبر ۱۸ ماهه عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
بی متال ۶۰ الی ۱۰۰ آمپر اشنایدر الکتریک – تیپ F
بیمتال LR9F5367 از سری صنعتی TeSys LRF یکی از معتبرترین و دقیقترین رلههای حرارتی الکترونیکی اشنایدر الکتریک برای حفاظت موتورهای سهفاز در بازه ۶۰ تا ۱۰۰ آمپر است. این محصول با تکیه بر تکنولوژی الکترونیکی پیشرفته و مکانیزم حفاظتی Class 10، توانایی تشخیص سریع و مطمئن اضافهبار و خطای فازی را با دقت بسیار بالا فراهم میکند و نقش کلیدی در جلوگیری از آسیب سیمپیچ موتورهای توان بالا دارد.
طراحی این بیمتال به گونهای است که سازگاری کامل با کنتاکتورهای LC1F115 تا LC1F185 را تضمین میکند و همین ویژگی، آن را به یک انتخاب ایدهآل برای تابلوهای صنعتی، سیستمهای پمپاژ، کمپرسورهای سنگین و تجهیزات انتقال مواد تبدیل کرده است. عملکرد این رله کاملاً مستقل از ولتاژ تغذیه است و به دلیل ساختار حرارتی الکترونیکی، نیاز به هیچ منبع تغذیه خارجی ندارد؛ همین موضوع پایداری و ایمنی سیستم را در شرایط حساس عملیاتی افزایش میدهد.
مکانیزم کنترل این بیمتال شامل دکمه تست قرمز جهت بررسی عملکرد، دکمه ریست دستی برای بازگردانی سیستم به حالت آمادهبهکار و کلید STOP جهت قطع اضطراری مدار است. این سه المان کنترلی، مدیریت مدار را برای تکنسینها ساده، سریع و ایمن میسازند. وجود کنتاکت کمکی 1NO + 1NC امکان یکپارچهسازی این رله را با سیستمهای فرمان، اعلان وضعیت و PLC فراهم میکند و قابلیت مانیتورینگ مدار را افزایش میدهد.
یکی از ویژگیهای برجسته LR9F5367، توانایی تشخیص دقیق خطای فاز در موتورهای توان بالا است. این بیمتال مطابق استاندارد IEC 60947-4-1 قادر است در حدود ۴ ثانیه ±۲۰% در صورت بروز نامتعادلی فاز یا جریان غیرعادی، مدار را قطع کند. این واکنش سریع در محیطهای صنعتی که توقف تجهیزات هزینهبر است، اهمیت ویژهای دارد.
از نظر طراحی فیزیکی، این محصول دارای ابعاد ۹۶×۱۱۵×۱۲۳.۵ میلیمتر و وزن ۰.۹ کیلوگرم است که امکان نصب آسان و سریع آن را در تابلوهای برق با محدودیت فضا فراهم میکند. مقاومت بالای این بیمتال در برابر لرزشهای 2Gn و شوکهای 13Gn سبب شده که این مدل برای محیطهای صنعتی خشن، خطوط تولید پرارتعاش و کاربردهای مستمر مناسب باشد.
استانداردهای بینالمللی از جمله IEC 60255-8، IEC 60255-17، IEC 60947-4-1، UL، CSA و UKCA تأیید میکنند که این بیمتال توانایی عملکرد دقیق در شرایط محیطی مختلف را دارد. همچنین این مدل در برابر تخلیه الکترواستاتیک، نویزهای الکترومغناطیسی و ولتاژهای لحظهای مقاوم است که این ویژگیها موجب افزایش طول عمر و قابلیت اعتماد سیستم میشوند.
استفاده از بیمتال LR9F5367 در پروژههای صنعتی موجب افزایش سطح ایمنی موتور، کاهش توقفهای پیشبینینشده و بهبود راندمان سیستمهای موتوری میشود. فراهم شدن اطلاعات دقیق، ابعاد استاندارد، قابلیت نصب مستقیم بر روی کنتاکتور و عملکرد پایدار در بازه دمایی گسترده، این مدل را به یک تجهیز ضروری برای مهندسان برق، پیمانکاران و طراحان تابلوهای توزیع تبدیل کرده است.
این محصول بهصورت اورجینال و همراه با گارانتی معتبر ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود. ارائه نسخه اصلی و گارانتی رسمی باعث اطمینان خاطر مصرفکنندگان و افزایش اعتماد در پروژههای صنعتی حساس میشود. بیمتال LR9F5367 گزینهای است که در کنار کیفیت ساخت بالا، عملکرد دقیق و سازگاری کامل با موتورهای توان بالا، میتواند یک حفاظت دائمی و پایدار برای تجهیزات فراهم کند.
🏭 کاربرد در صنایع مختلف
پمپهای توان بالا و بوسترپمپها
کمپرسورهای صنعتی سنگین
تجهیزات انتقال مواد و نوار نقالهها
موتورخانهها و تابلوهای قدرت
خطوط تولید مداوم و اتوماسیون صنعتی
تهویه صنعتی و سیستمهای HVAC
صنایع فولاد، معدن، نفت، سیمان و انرژی
مشخصات محصول
| برند | اشنایدر الکتریک – Schneider Electric |
|---|---|
| نام محصول | بیمتال 60 الی 100 آمپر تیپ F اشنایدر الکتریک |
| سری محصول | TeSys LRF – سری LR9F |
| کد فنی کالا | LR9F5367 |
| نوع نصب | نصب مستقیم روی کنتاکتور / نصب روی صفحه (Plate) |
| ولتاژ عملکرد | نیاز به تغذیه ندارد (عملکرد حرارتی الکترونیکی) |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، خطای فازی و شرایط غیرعادی |
| نوع فرمان / کنترل | دکمه Test قرمز – دکمه Reset قرمز – دکمه Stop |
| سازگاری با کلید/کنتاکتور | سازگار با LC1F115 … LC1F185 |
| نوع ولتاژ تغذیه | ندارد (بدون تغذیه کمکی) |
| مصرف انرژی / جریان کمکی | جریان کمکی 5A در مدار کنترل |
| طراحی بدنه / ابعاد | 96×115×123.5 میلیمتر (ارتفاع × عرض × عمق) |
| ایمنی و استانداردها | IEC 60255-8، IEC 60255-17، IEC 60947-4-1، EN 60947-4-1، UL، CSA، UKCA |
| کاربری | مناسب تابلوهای صنعتی، کمپرسورهای بزرگ، پمپهای فشار قوی، موتورهای سنگین |
| عمر مکانیکی / الکتریکی | سازگار با لرزش، شوک، ESD، EMC، ولتاژ ضربه 8kV |
| گشتاور توصیهشده نصب | مدار فرمان: 1.2 N·m – مدار قدرت (M8): 18 N·m |
| سرعت عملکرد / حساسیت خطای فازی | قطع در 4 ثانیه ±20% مطابق IEC 60947-4-1 |
| قابلیت کنترل | 1NO + 1NC کمکی |
| دوام مکانیکی | شوک: 13Gn – لرزش: 2Gn در بازه 5 تا 300Hz |
| نوع حفاظت | کلاس حفاظتی Class 10 |
| قابلیت اضافه شدن / توسعه | قابلیت نصب روی LC1F و سازگار با سیستمهای موتوری توان بالا |
| تعداد کنتاکت | یک زوج کنتاکت کمکی 1NO + 1NC |
| بازه تنظیم جریانی | 60 تا 100 آمپر |
| اصالت کالا | اورجینال Schneider Electric – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه رسمی اشنایدر الکتریک |
| وزن کالا | 0.9 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این بیمتال برای موتورهای سهفاز با جریان نامی 60 تا 100 آمپر طراحی شده و در کاربردهای صنعتی نظیر پمپهای فشار قوی، کمپرسورها، نوار نقالهها و سیستمهای تهویه سنگین استفاده میشود. سازگاری کامل با کنتاکتورهای LC1F115 تا LC1F185 آن را به انتخابی استاندارد برای تابلوهای حرفهای تبدیل کرده است.
بله. این مدل مطابق استاندارد IEC 60947-4-1 دارای عملکرد دقیق تشخیص خطای فازی است و در حدود ۴ ثانیه ±20% در صورت بروز عدم تعادل جریان، مدار را قطع میکند. این ویژگی مانع از سوختن سیمپیچ موتورهای توان بالا میشود.
این بیمتال دارای سه کلید کنترلی است:
Test برای بررسی عملکرد
Reset برای بازگرداندن دستگاه به حالت آمادهبهکار
STOP برای قطع اضطراری مدار
این ساختار کنترل، بهرهبرداری ایمن و دقیق را برای تکنسینها فراهم میکند.
بله. این مدل در برابر لرزشهای 2Gn، شوکهای 13Gn، تخلیه الکترواستاتیک، نویزهای الکترومغناطیسی و ولتاژهای لحظهای مقاوم است. همچنین در بازه دمایی –20 تا +55 درجه سانتیگراد عملکرد پایدار دارد، که آن را برای خطوط تولید، موتورخانهها و محیطهای صنعتی خشن مناسب میسازد.
این بیمتال با وزن 0.9 کیلوگرم و ابعاد استاندارد 96×115×123.5 میلیمتر طراحی شده است. فرم مهندسیشده آن امکان نصب سریع، پایدار و بدون مشکل را در تابلوهای با فضای محدود فراهم میکند.
