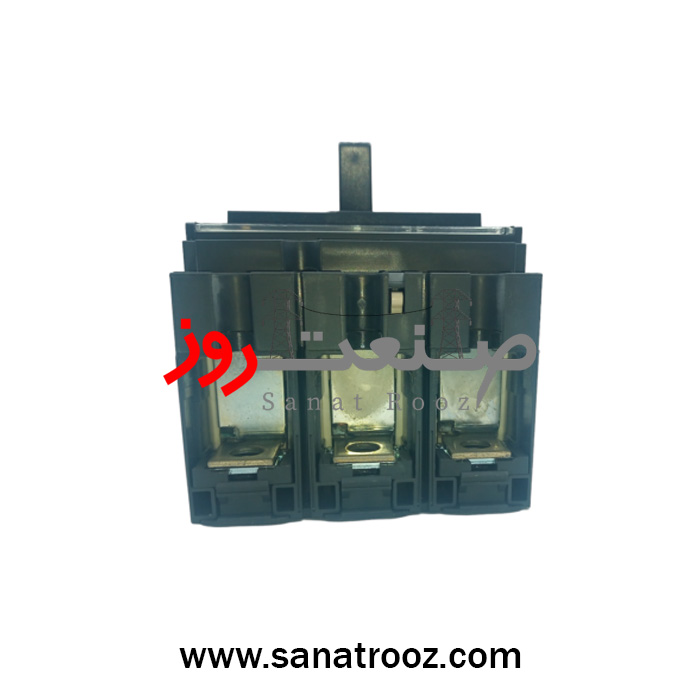

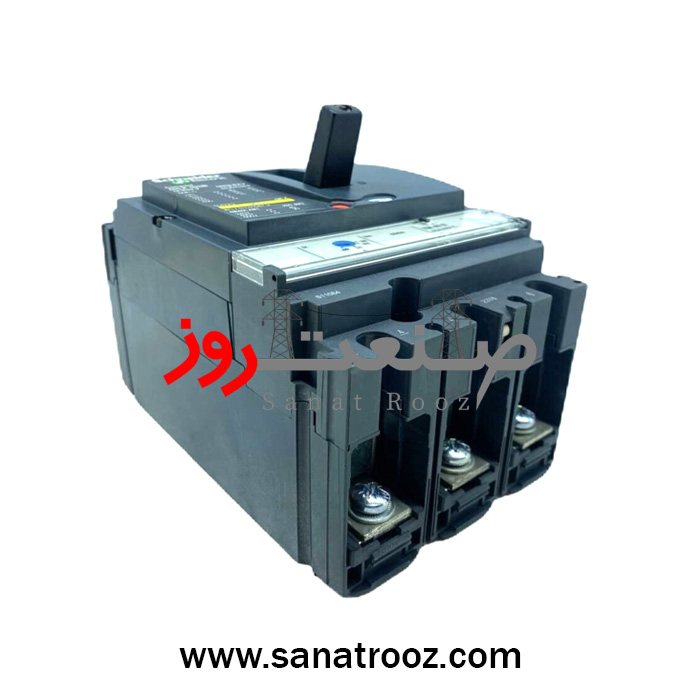

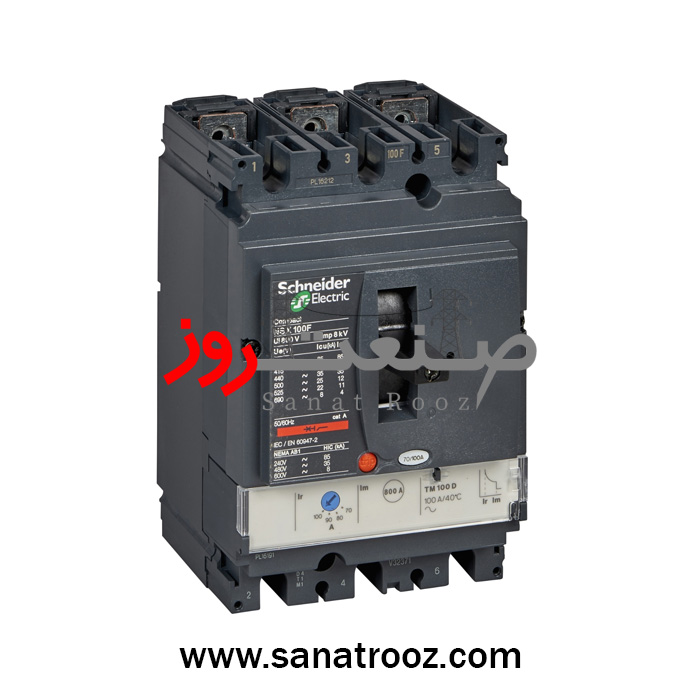

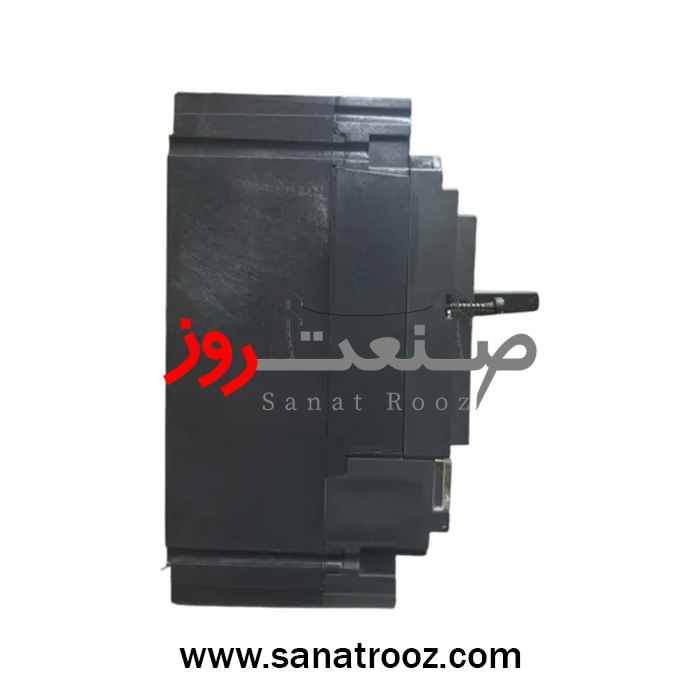

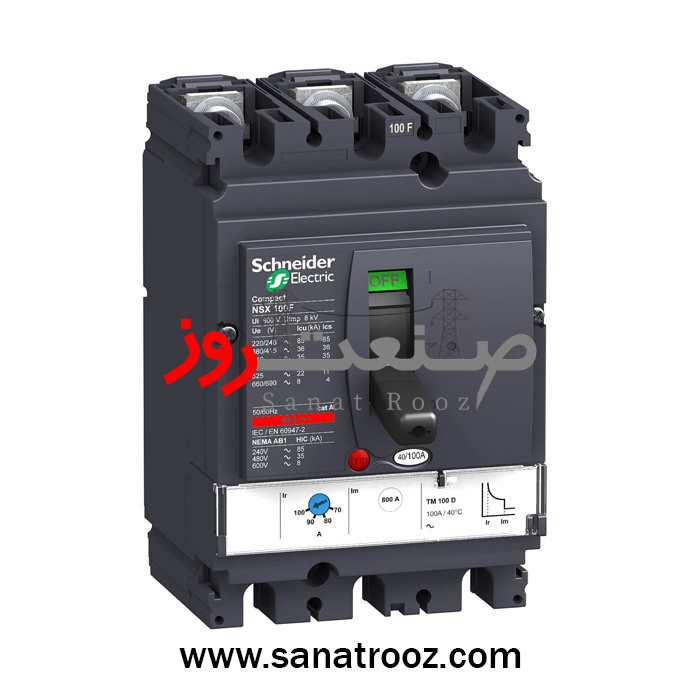

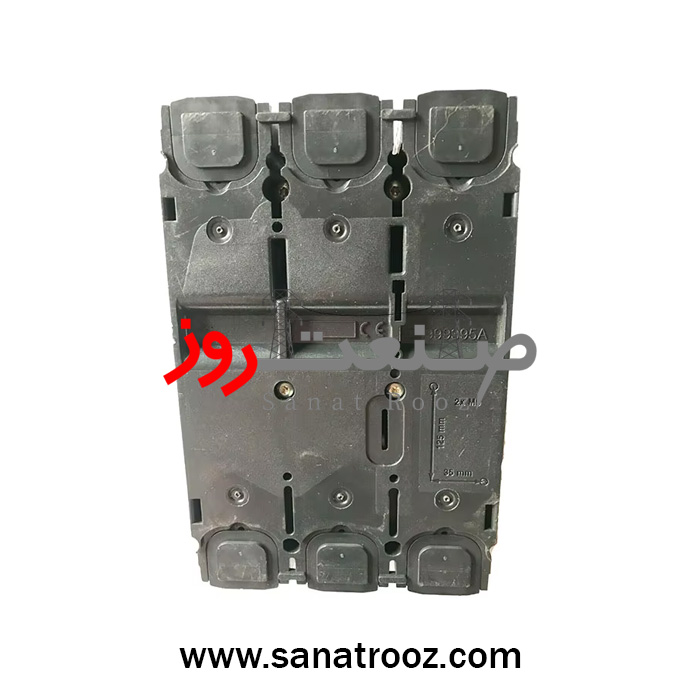

کليد اتوماتیک اشنایدر الکتریک سه پل 100 آمپر با ظرفیت قطع 25KA

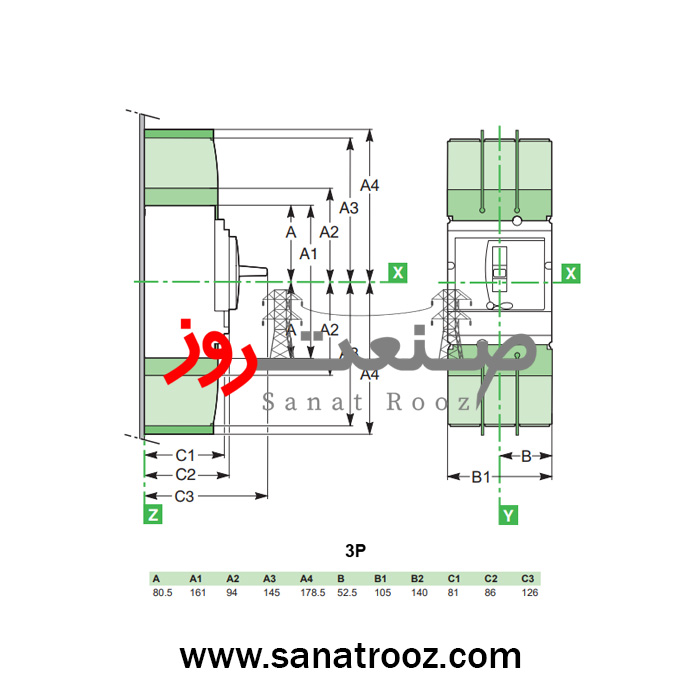

circuit breaker ComPact NSX100B, 25 kA at 415 VAC, TMD trip unit 100 A, 3 poles 3d کلید های کمپکت اشنایدر الکتریک در رنج های زیرموجود است : 16, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, 400, 630, 800,1000, 1250, 1600     این کلیدها در دو رده سه پل و چهار پل تولید شده و باداشتن تجهیزات جانبی مناسب، توانایی کار در کلیه سیستم های برق رسانی و محافظت از کلیه وسایل را دارند. تجهیزات جانبی آنها شامل کنتاکت کمکی، رله شنت، رله آندر ولتاژ، موتور کلید، کیت پلاگ-این و صفحه کنار کشویی جهت کشویی کردن کلید، دسته گردان، اینترلاک و اینترلاک مکانیکی، ماژول نشتی جریان، پایه کیت کشویی، پین اتصالی کلید کمپکت و سوئیچ کمکی قطع و وصل است.    از کلید اتوماتیک کمپکت اشنایدر به عنوان یک کلید الکترومکانیکی فشار ضعیف جهت قطع، وصل، کنترل و فرمان مدار و … بهره گرفته می شود که نوع مصرف کننده مدار هم در نوع عملکرد آن مؤثر است.    کلید اتوماتیک کمپکت اشنایدر با کد فنی LV429550، یکی از کلیدهای اتوماتیک اشنایدر سری NSX100 است. این کلید سه پل با جریان نامی 100 آمپر در دمای محیط 40 درجه سانتی گراد معرفی شده است که قدرت قطع آن با نمایش نوار زرد رنگ برروی پلاک کلید، جریان 25 کیلو آمپر را بیان می کند.    این کلید قابل استفاده در شبکه برق AC با فرکانس 50 و 60 هرتز است.    مورد دیگری که لازم است به آن اشاره نمود در مورد حفاظت کلید است. نوع حفاظت این کلید، TM-D و تکنولوژی حرارتی، مغناطیسی به منظور حفاظت مدار و دستگاه ها در برابر جریان اتصال کوتاه و اضافه بار است.    از دلایلی که می توان در مورد لزوم استفاده از کلید اتوماتیک به جای فیوز برشمرد، این است که عملکرد فیوزها در انواع مختلف سیستم ها جهت حفاظت سلکتیو یا متمایز، همیشه صحیح و کامل نیست. هم چنین به طور مثال اگر نیاز داشته باشیم که به طور هم زمان سه فاز را قطع کنیم، نمی توانیم از فیوز یا کلید فیوز استفاده کنیم. در ضمن فیوزها امکان اعلام هشدار یا قطع به صورت اتوماتیک در شرایط کاهش و افزایش ولتاژ شبکه را ندارند.    لازم به ذکر است، کلیدهای اتوماتیک کمپکت در مقایسه با کلیدهای مینیاتوری از رنج قدرت قطع بالاتر و محدوده جریان نامی وسیع تری برخوردارند و البته قیمت کلیدهای اتوماتیک کمپکت نسبت به قیمت کلیدهای مینیاتوری بیشتر است. فنی سِری ساخت NSX100B کد فنی LV429550 نوع محصول قطع کننده مدار تعداد پل 3 پل تعداد پل محافظت شده 3 عدد میزان تحمل ناگهانی ولتاژ [Uimp] 8 کیلو وات تکنولوژی قطع حرارتی – مغناطیسی کاربرد محصول توزیع رنج جریان(آمپر) 70-100A نوع تنظیم جریان اضافه بار کلید [ Ir] قابل تنظیم پشتیبانی نصب پشت صفحه کد ظرفیت قطع B رنج تنظیم جریان اضافه بار کلید 0.7…1 * In رنج واحد حفاظتی 100 آمپر دوام الکتریکی 10000cycles 690 V In conforming to IEC 60947-2 20000cycles 690 V In/2 conforming to IEC 60947-2 30000cycles 440 V In conforming to IEC 60947-2 50000cycles 440 V In/2 conforming to IEC 60947-2 رنج زمان تأخیر کلید [tr] 15s 6 x Ir 120…400 s 1.5 x In ظرفیت قطع 25KA واحد تریپ TM100D رنج ظرفیت قطع سرویس [Ics] Ics 20 kA 440 V AC 50/60 Hz conforming to IEC 60947-2 Ics 25 kA 380/415 V AC 50/60 Hz conforming to IEC 60947-2 Ics 40 kA 220/240 V AC 50/60 Hz conforming to IEC 60947-2 Ics 7.5 kA 500 V AC 50/60 Hz conforming to IEC 60947-2 نوع تنظیم جریان اتصال کوتاه [Isd] ثابت رنج ولتاژ عایق بندی [Ui] 800V AC 50/60 Hz تنظیم جریان Isd غیرقابل تنظیم نام واحد حفاظتی TM-D دسته بندی حفاظت شوک الکتریکی Class II فرکانس شبکه 50/60 Hz نوع کنترل چند وضعیتی نشانگر وضعیت نشانگر اتصال مثبت حالت نصب ثابت رنج ولتاژ کاری [Ue] 690V AC 50/60 Hz نوع شبکه AC دوام مکانیکی 50000 بار ابعاد طول 161 میلی متر عرض 105 میلی متر عمق 86 میلی متر خصوصیات ظاهری وزن محصول 2.05 کیلوگرم اتصالات پیچ اتصال 35 میلی متر محیطی نوع حفاظت (Short-circuit protection (magnetic(Overload protection (thermal درجه حفاظت بر حسب IP IP40 conforming to IEC 60529 میزان دمای مجاز محیط برای نصب -35…70 °C میزان دمای مجاز محیط برای نگهداری کالا 55…85 °C استانداردها استانداردها EN/IEC 60947
