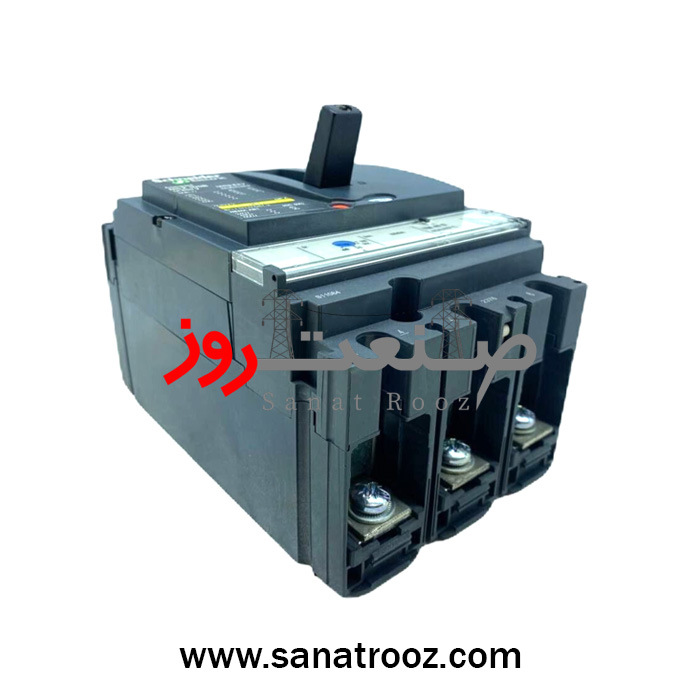

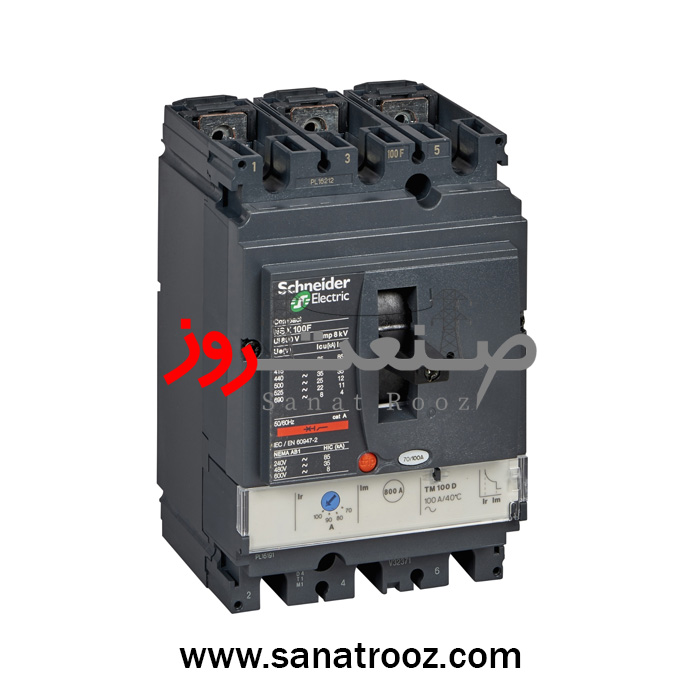

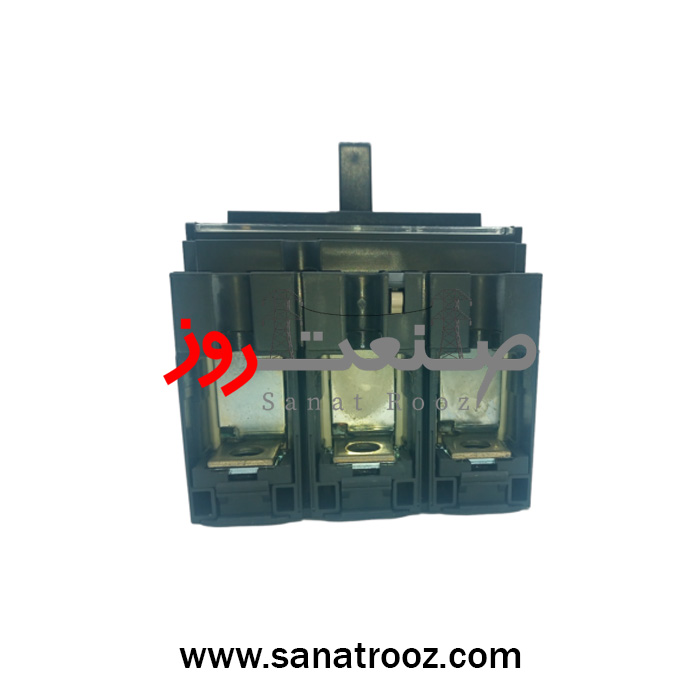

کليد اتوماتیک سه پل 160 آمپر 25 کیلو حفاظت TM-D اشنایدر
کلید اتوماتیک سه پل اشنایدر الکتریک مدل LV430310 از سری ComPacT NSX160B یکی از مطمئنترین تجهیزات حفاظتی برای مدارهای قدرت و توزیع برق صنعتی محسوب میشود. این کلید با ظرفیت جریان 160 آمپر و قدرت قطع 25 کیلوآمپر در 415 ولت AC طراحی شده و بهصورت فیکس نصب میگردد.
سیستم حفاظت داخلی کلید بر پایه تریپ یونیت حرارتی–مغناطیسی (TMD) عمل میکند. بخش حرارتی، اضافهبارهای طولانیمدت را تشخیص داده و بخش مغناطیسی، اتصال کوتاههای ناگهانی را در کمتر از 70 میلیثانیه قطع میکند. این ترکیب دقیق موجب افزایش ایمنی تجهیزات و جلوگیری از آسیب در شبکههای توزیع میشود.

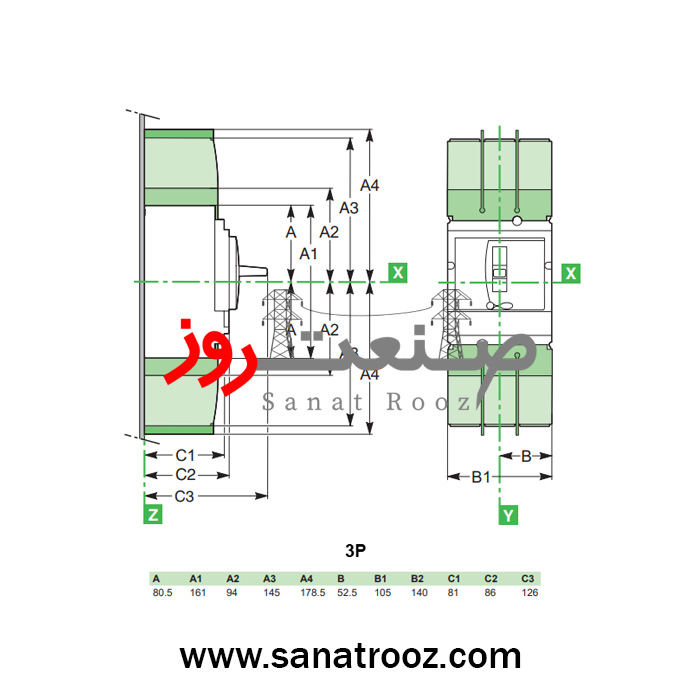

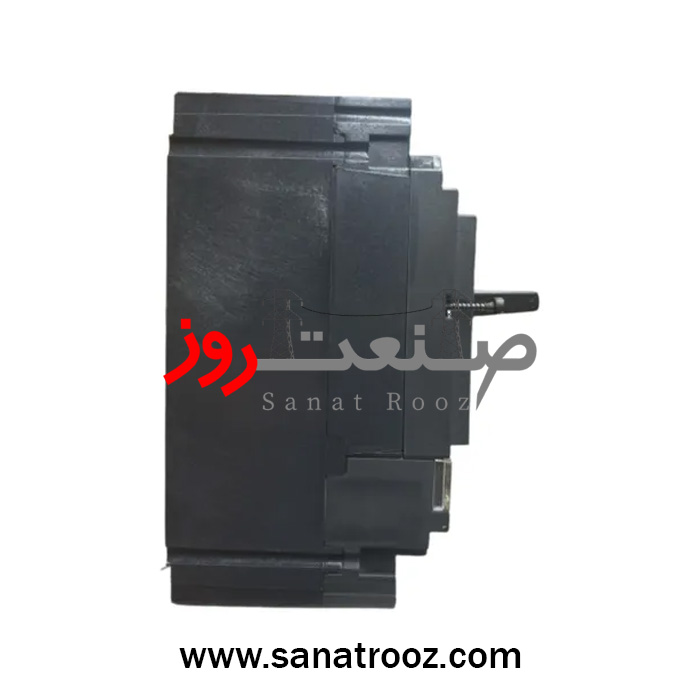

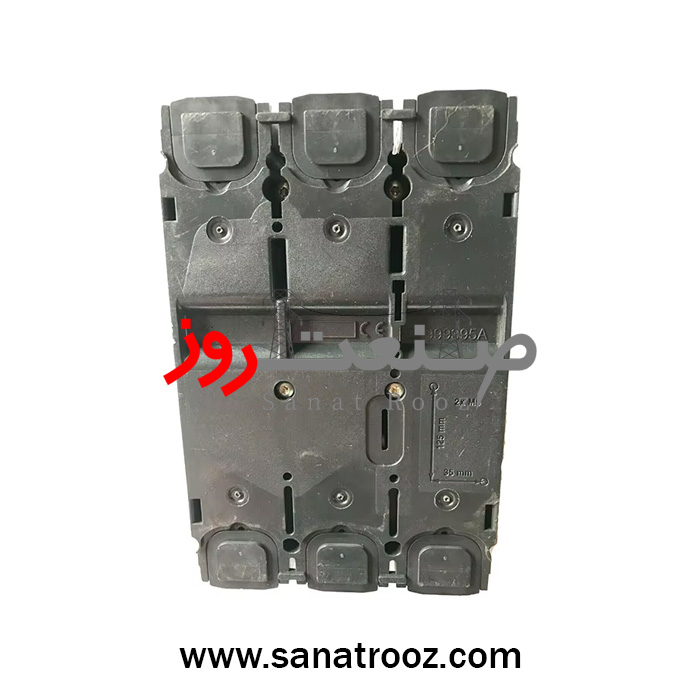

ساختار بدنه با عرض 105 میلیمتر و وزن 2.2 کیلوگرم، امکان استفاده در تابلوهای فشرده را بدون افت عملکرد فراهم کرده است. محدوده تنظیم حرارتی 0.7 تا 1×In به مهندسان اجازه میدهد تا کلید را مطابق نیاز مدار تنظیم کنند، درحالیکه بخش مغناطیسی مقدار 1250 آمپر ثابت دارد تا از پاسخ سریع در خطای اتصال کوتاه اطمینان حاصل شود.
کلید LV430310 برای ولتاژ نامی 690 ولت AC – 50/60Hz ساخته شده و با استاندارد بینالمللی IEC 60947-2 تطابق کامل دارد. دوام مکانیکی آن بیش از 40,000 سیکل و عمر الکتریکی تا 20,000 سیکل تضمینشده است، که برای استفاده در صنایع فولاد، ساختمانهای بزرگ، سیستمهای UPS و مراکز داده ایدهآل است.
از نظر ایمنی، بدنه کلید دارای عایق کلاس II و حفاظت مکانیکی IP40 است. طراحی آن به گونهای است که حتی در شرایط محیطی سخت تا دمای +70°C و رطوبت 95٪ RH نیز عملکرد پایدار دارد.
قابلیت افزودن اکسسوریهایی مانند رله شنت، موتور کلید، سیگنال تریپ و کنتاکت کمکی، این محصول را به یکی از پرکاربردترین گزینهها در طراحی تابلوهای برق صنعتی تبدیل کرده است. کلید NSX160B با ماژولهای حفاظتی و کنترلی Schneider Electric کاملاً سازگار است و قابلیت مانیتورینگ هوشمند را در بستر EcoStruxure دارد.
محصول دارای گواهی Green Premium بوده و با استانداردهای زیستمحیطی RoHS، REACh و PVC-Free تولید شده است. این ویژگی نشاندهنده تعهد اشنایدر الکتریک به پایداری و کاهش ردپای کربنی در فرآیند ساخت است.

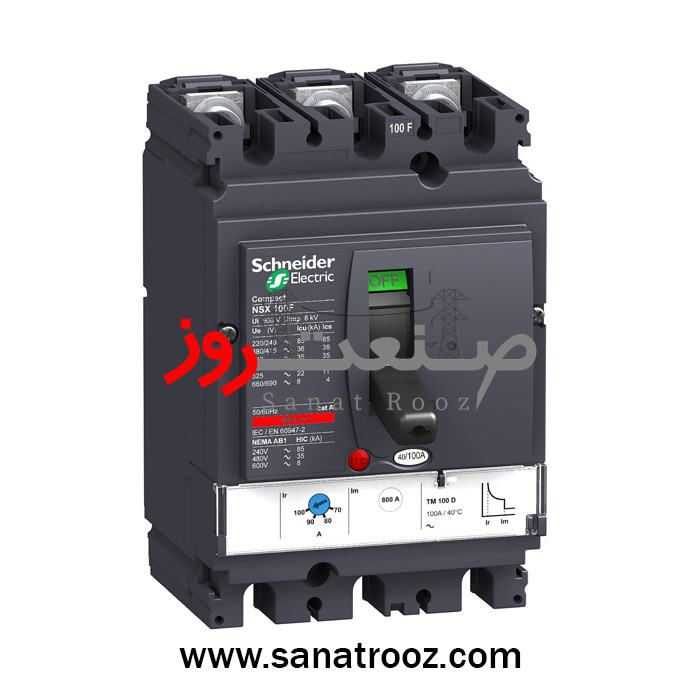

⚙️ تنظیمات حفاظتی (Protection Settings)
| نوع تنظیم | محدوده / مقدار | توضیح فنی |
|---|---|---|
| حفاظت حرارتی (Thermal Protection) | 0.7 تا 1 × In | قابل تنظیم توسط پیچ روی تریپ یونیت؛ محافظت در برابر اضافهبارهای طولانی. |
| حفاظت مغناطیسی (Magnetic Protection) | 1250 آمپر ثابت | تشخیص سریع اتصال کوتاه و قطع مدار در <70ms. |
| نوع تریپ یونیت (Trip Unit Type) | TMD (Thermal Magnetic – Type LI) | ترکیب دقیق حفاظت حرارتی و مغناطیسی برای بارهای مقاومتی و موتوری. |
| تاخیر در قطع (Tripping Delay) | حرارتی: زمان وابسته / مغناطیسی: لحظهای | عملکرد هماهنگ بین دو حفاظت برای جلوگیری از تریپ ناخواسته. |
| ظرفیت تحمل جریان راهاندازی (Inrush Current) | تا 10×In | طراحی شده برای مدارهای با بار موتوری یا ترانسفورماتوری. |
| منحنی تریپ (Trip Curve) | نوع L (Long Time + Instantaneous) | مناسب برای توزیع عمومی و حفاظت بارهای صنعتی. |
| تنظیم حرارتی محیطی (Thermal Adjustment) | جبران حرارتی خودکار تا 50°C | حفظ دقت عملکرد در دماهای بالا. |
| حفاظت در برابر اتصال کوتاه (Short-Circuit Protection) | تا 25kA در 415V AC | مطابق با IEC 60947-2، اطمینان از ایمنی کامل سیستم. |
| حفاظت اضافهبار (Overload Protection) | فعال در جریانهای بالای 1.13×In | حفاظت از تجهیزات در برابر افزایش حرارت سیمپیچها. |
| سیستم تست عملکردی (Trip Test Function) | دکمه تست مکانیکی روی یونیت TMD | برای اطمینان از صحت عملکرد پیش از بهرهبرداری. |
