کليد حرارتی مغناطیسی 0.25 تا 0.4 آمپر
تماس بگیرید
کليد حرارتی مغناطيسی موتوری سری GV2P يا کلید حفاظت از موتور، موتور را در مقابل اتصال كوتاه، تك فاز شدن الكتروموتور، افت ولتاژ و اضافه بار حفاظت می کند.
توضیحات
کليد حرارتی مغناطیسی 0.25 تا 0.4 آمپر
کليد حرارتی مغناطیسی موتوری اشنایدر الکتریک 0.25 تا 0.4 آمپر
کليد حرارتی مغناطیسی

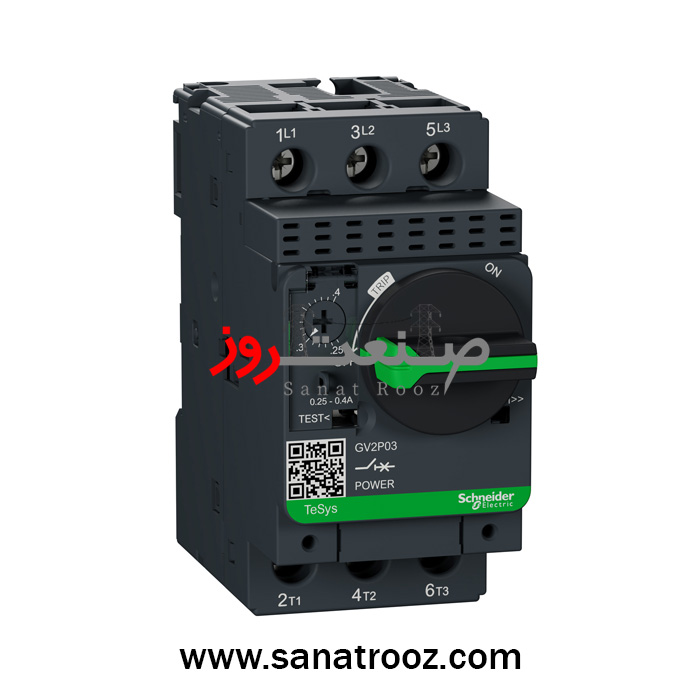

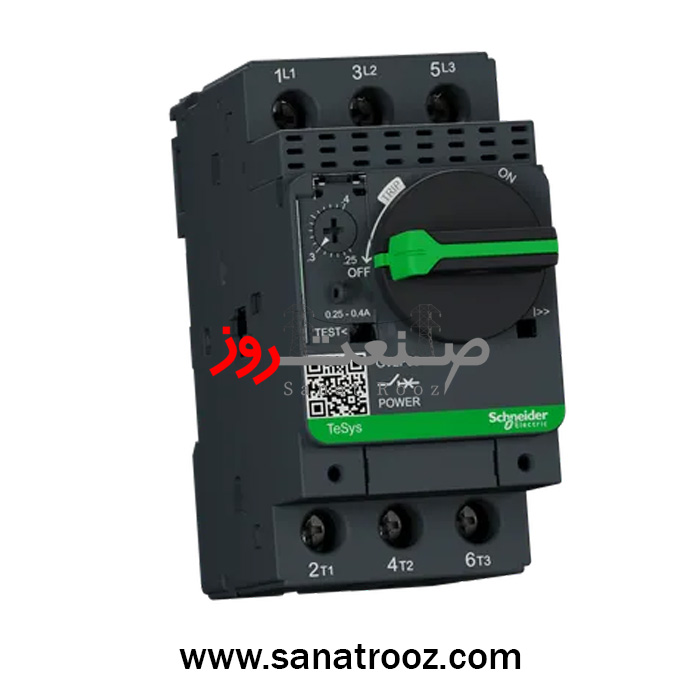

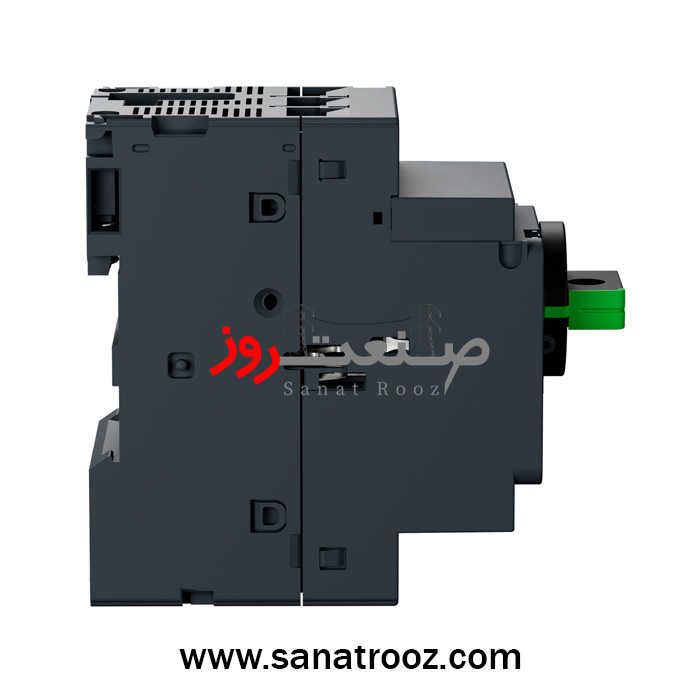

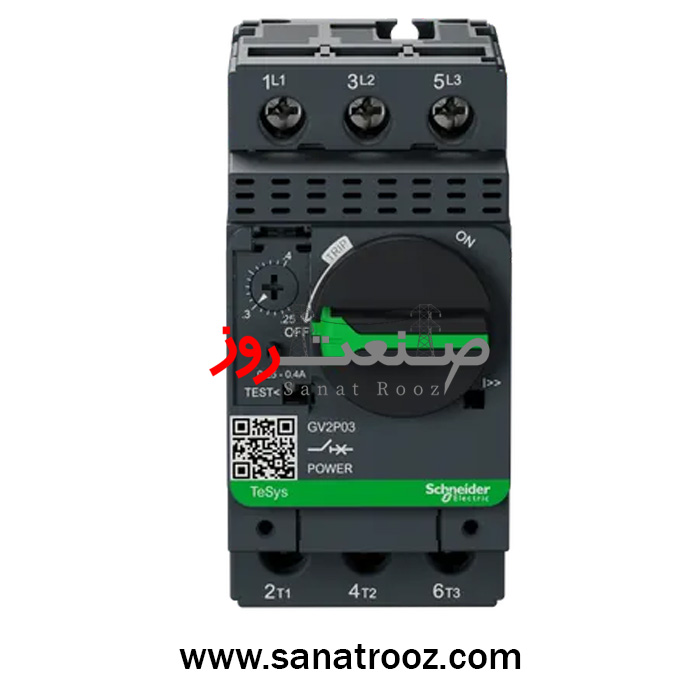

Motor circuit breaker, TeSys GV2, 3P, 0.25-0.4 A, thermal magnetic, screw clamp terminals
| range |
TeSys
|
|
|---|---|---|
| product name |
TeSys GV2
|
|
| device short name |
GV2P
|
|
| device application |
Motor
|
|
| trip unit technology |
Thermal-magnetic
|
| poles description |
3P
|
|
|---|---|---|
| network type |
AC
|
|
| utilisation category |
AC-3 conforming to IEC 60947-4-1
Category A conforming to IEC 60947-2 |
|
| network frequency |
50/60 Hz conforming to IEC 60947-4-1
|
|
| fixing mode |

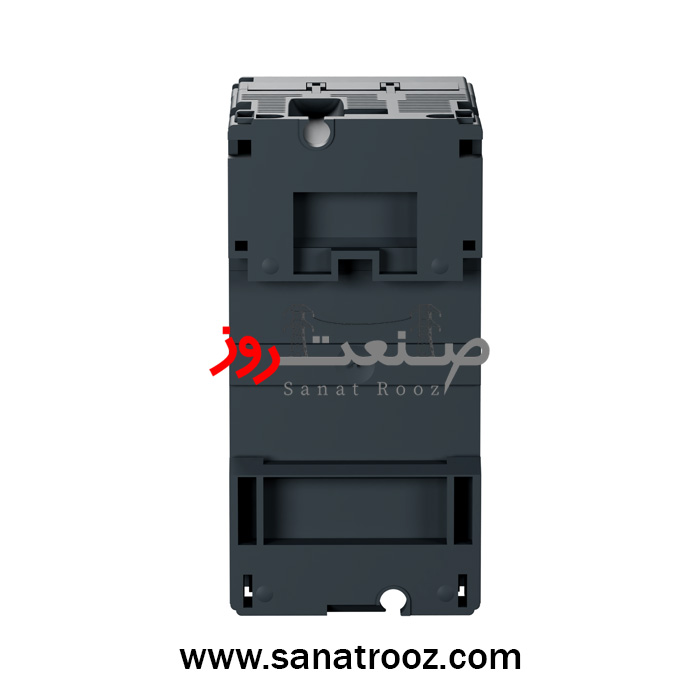

35 mm symmetrical DIN rail: clipped
Panel: screwed (with 2 x M4 screws) |
|
| operating position |
Any position
|
|
| motor power kW |
0.09 kW at 400/415 V AC 50/60 Hz
|
|
| breaking capacity |
100 kA Icu at 230/240 V AC 50/60 Hz conforming to IEC 60947-2
100 kA Icu at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 kA Icu at 690 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| [Ics] rated service short-circuit breaking capacity |
100 % at 690 V AC 50/60 Hz conforming to IEC 60947-2
100 % at 500 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 230/240 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 440 V AC 50/60 Hz conforming to IEC 60947-2 100 % at 400/415 V AC 50/60 Hz conforming to IEC 60947-2 |
|
| control type |
Rotary knob
|
|
| [In] rated current |
0.4 A
|
|
| thermal protection adjustment range |
0.25…0.4 A
|
|
| magnetic tripping current |
5 A
|
|
| [Ue] rated operational voltage |
690 V AC 50/60 Hz conforming to IEC 60947-2
|
|
| [Ui] rated insulation voltage |
690 V AC 50/60 Hz conforming to IEC 60947-2
|
|
| [Ith] conventional free air thermal current |
0.4 A conforming to IEC 60947-4-1
|
|
| [Uimp] rated impulse withstand voltage |
IEC 60947-2 6 kV
|
|
| power dissipation per pole |
2.5 W
|
|
| mechanical durability |
100000 cycles
|
|
| electrical durability |
100000 cycles for AC-3 at 440 V
|
|
| maximum operating rate |
25 cyc/h
|
