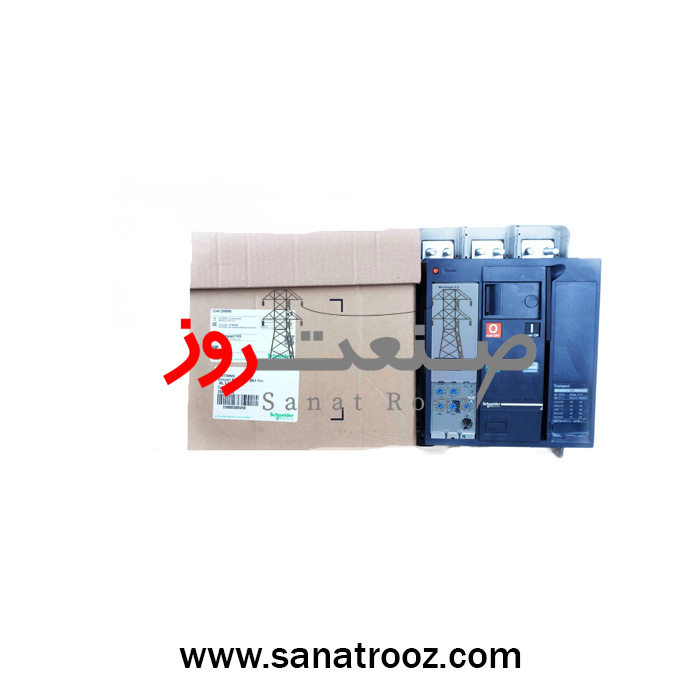

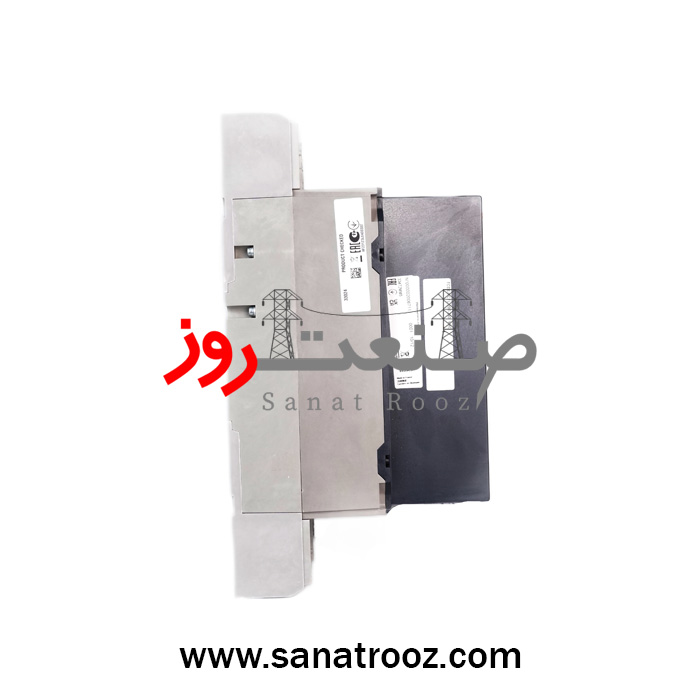

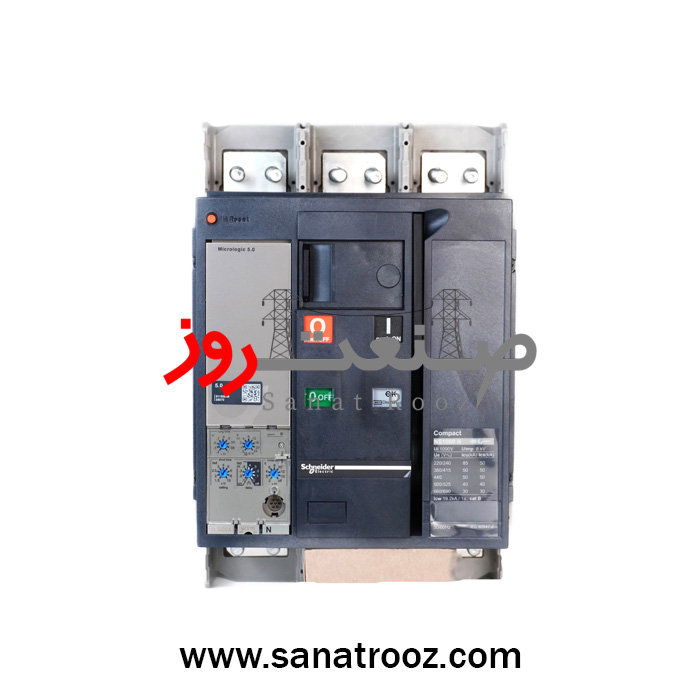

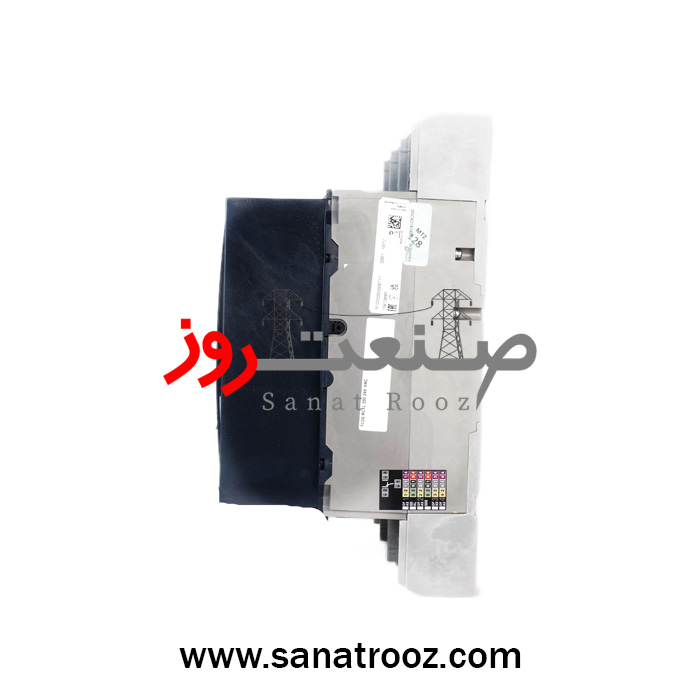

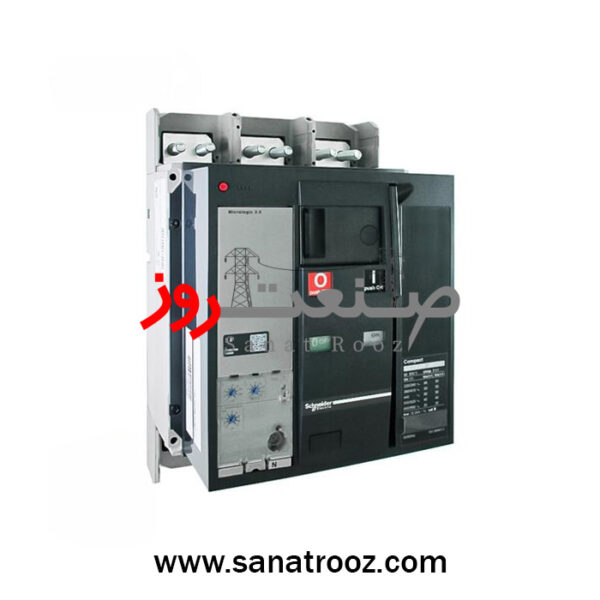

کلید اتوماتیک ۸۰۰ آمپر موتوردار ۵۰KA سری NS اشنایدر با میکرلوژیک ۵.۰
Circuit breaker, ComPact NS800N,Motorized, 50kA/415VAC, Micrologic 5.0 trip unit, 800A, fixed, 3 poles 3d
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کليد اتوماتیک 800 آمپر موتوردار 50KA سری NS اشنایدر با میکرلوژیک 5.0 |
| سری محصول | ComPacT NS (مدل NS800N) |
| کد فنی کالا | 33466MM5 |
| نوع نصب | ثابت (Fixed Type) |
| ولتاژ عملکرد | 690 ولت AC با فرکانس 50/60 هرتز |
| کاربرد | حفاظت مدارهای اصلی فشار ضعیف و خطوط تغذیه صنعتی |
| نوع فرمان | موتوردار (دارای مکانیزم موتور الکتریکی برای قطع و وصل خودکار مدار) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 |
| نوع ولتاژ تغذیه | AC 50/60Hz |
| مصرف انرژی | توان تلفاتی 15 وات |
| طراحی | سه پل (3P) با ساختار فیکس و بدنه مقاوم در برابر ضربه و حرارت |
| ایمنی | انطباق کامل با استاندارد IEC 60947-2، کلاس ایزولاسیون B |
| کاربری | تابلوهای برق اصلی، مراکز داده، خطوط تولید، نیروگاهها |
| سرعت عملکرد | واکنش سریع در اتصال کوتاه (Icu = 50KA) |
| قابلیت کنترل | واحد حفاظت الکترونیکی MicroLogic 2.0 با حفاظت LI |
| دوام مکانیکی | 10,000 سیکل |
| نوع حفاظت | LI – بلندمدت (L) و لحظهای (I) در برابر اضافهبار و اتصال کوتاه |
| قابلیت اضافه شدن | امکان افزودن کنتاکت کمکی، شانت تریپ، موتور درایو و نشانگر خطا |
| نوع ولتاژ تغذیه موتور | 220 ولت AC تکفاز |
| نوع ولتاژ تغذیه شنت قطع / وصل | 220 ولت AC/DC – دو عدد رله شنت (MN/MX) جهت قطع اضطراری |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: تا 2000 سیکل / مکانیکی: تا 10000 سیکل |
| گشتاور نصب پیشنهادی | نصب جبههای (Front Mounting) با پیچهای 70mm Pitch |
| تعداد کنتاکت (موقعیت) | ۱ عدد کمکی (1NO+1NC) |
| ابعاد نصب (W×H×D) | عرض 210 × ارتفاع 327 × عمق 147 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 18 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید اتوماتیک موتوردار اشنایدر الکتریک مدل 33466MM5 از سری ComPacT NS800N، با جریان نامی 800 آمپر، ظرفیت قطع 50KA و واحد حفاظت MicroLogic 5.0، گزینهای ایدهآل برای کنترل و حفاظت تابلوهای صنعتی است. وجود موتور 220V AC و دو رله شنت 220V AC/DC، امکان قطع و وصل از راه دور را فراهم میکند. طراحی فیکس و بدنه مقاوم این کلید، ایمنی و پایداری بالایی را در پروژههای برق صنعتی تضمین میکند. عرضه رسمی توسط شرکت صنعت روز با گارانتی ۱۸ ماهه و اصالت اشنایدر الکتریک.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کلید اتوماتیک ۸۰۰ آمپر موتوردار 50KA سری NS اشنایدر با میکرلوژیک ۵.۰
کلید اتوماتیک موتوردار اشنایدر الکتریک مدل 33466MM5 از سری قدرتمند ComPacT NS800N، یکی از مطمئنترین تجهیزات حفاظتی در رده ۸۰۰ آمپر است که با ظرفیت قطع 50KA در ۴۱۵ ولت AC طراحی شده و مطابق استاندارد IEC 60947-2 تولید میشود. این مدل با تجهیز به موتور الکتریکی ۲۲۰ ولت AC و واحد حفاظت پیشرفته MicroLogic 5.0، کنترل هوشمند و حفاظت دقیق را در شبکههای فشار ضعیف صنعتی فراهم میسازد.
طراحی موتوردار این کلید، امکان قطع و وصل مدار از راه دور را بهصورت اتوماتیک فراهم میکند. بهویژه در سیستمهای بحرانی نظیر تابلوهای برق اصلی، مراکز داده (Data Center)، خطوط تولید خودکار و ایستگاههای تغذیه اضطراری، این ویژگی باعث افزایش سرعت واکنش و کاهش خطای انسانی میشود.
واحد MicroLogic 5.0 در این مدل چهار سطح حفاظتی پیشرفته LSI (Long time, Short time, Instantaneous) و Ground Fault (G) را در اختیار کاربر قرار میدهد. این واحد نهتنها در برابر اضافهبارهای تدریجی (L) و اتصال کوتاههای لحظهای (I) حفاظت کامل ایجاد میکند، بلکه امکان تنظیم دقیق زمان تأخیر کوتاهمدت (S) و فعالسازی حفاظت نشتی زمین (G) را نیز فراهم میسازد.
سیستم MicroLogic 5.0 دارای نمایشگر LED هوشمند و نشانگر وضعیت خطا است که کاربر را از وقوع اضافهبار، جریانهای لحظهای بالا یا خطای زمین مطلع میسازد. تنظیمپذیری گسترده در محدوده جریان نامی و تأخیر زمانی، این واحد را به گزینهای ایدهآل برای تابلوهای توزیع برق صنعتی با حساسیت بالا تبدیل کرده است.
این ترکیب چندسطحی حفاظت (LSIG) موجب میشود کلید اتوماتیک مجهز به MicroLogic 5.0 بتواند با دقت مهندسی بالا از تجهیزات حیاتی در برابر هرگونه نوسان، اتصال کوتاه یا خطای زمین محافظت کرده و در نتیجه عمر سیستم و پایداری شبکه برق را بهطور چشمگیری افزایش دهد.
در بخش فرمان، موتور داخلی کلید با تغذیه ۲۲۰ ولت AC قادر است در کمتر از یک ثانیه عملیات قطع یا وصل را انجام دهد. همچنین وجود دو رله شنت MN و MX با ولتاژ ۲۲۰ ولت AC/DC، امکان اجرای فرمانهای قطع اضطراری (Emergency Trip) و کنترل مرکزی از تابلو فرمان را فراهم میکند.
بدنه مستحکم سری NS800N از مواد پلیمری مقاوم در برابر حرارت ساخته شده و طراحی فیکس (Fixed Type) آن، نصب سریع و ایمن را ممکن میسازد. ابعاد فشرده ۲۱۰×۳۲۷×۱۴۷ میلیمتر و وزن ۱۴ کیلوگرم، کار نصب در تابلوهای فشرده صنعتی را آسان کرده است.
از نظر دوام، این کلید بیش از ۱۰٬۰۰۰ سیکل مکانیکی و ۲٬۰۰۰ سیکل الکتریکی را تضمین میکند و میتواند در دمای بین -۲۵ تا +۷۰ درجه سانتیگراد و رطوبت تا ۹۵ ٪ بدون افت عملکرد کار کند.
کلید 33466MM5 با واحد MicroLogic 5.0 نسبت به نسخههای سنتی، تنظیمپذیری دقیقتری در حفاظت L و I دارد و امکان پایش وضعیت بار را از طریق نشانگر LED فراهم میکند. همچنین قابلیت افزودن ماژولهای جانبی مانند کنتاکت کمکی OF/SD، ماژول ZSI و هشدار خطا وجود دارد تا هماهنگی حفاظتی در تابلوهای چندمنطقهای افزایش یابد.
از نظر ظرفیت قطع، این کلید در ولتاژ ۴۱۵ ولت AC تا ۵۰ کیلوآمپر، در ۲۴۰ ولت تا ۸۵ کیلوآمپر و در ۶۹۰ ولت تا ۳۰ کیلوآمپر مقاومت دارد. بدین ترتیب، انتخابی ایدهآل برای شبکههای توزیع برق سنگین و موتورهای صنعتی بزرگ محسوب میشود.
موتور Drive داخلی کلید با فرمانهای PLC و SCADA نیز سازگار است و میتواند بخشی از سیستم اتوماسیون صنعتی پیشرفته باشد. این ویژگی یکی از بزرگترین مزایای کلیدهای موتوردار اشنایدر در مقایسه با نسخههای دستی است.
کلید 33466MM5 در پروژههای ملی نظیر نیروگاهها، پالایشگاهها، کارخانجات فولاد و سیستمهای هوشمند انرژی به طور گسترده استفاده میشود. طراحی بهینه، ایمنی بالا و پایداری طولانی مدت آن، این مدل را به انتخاب اول مهندسان برق و پیمانکاران صنعتی تبدیل کرده است.
این محصول بهصورت مستقیم توسط شرکت صنعت روز، نمایندگی معتبر تجهیزات برق صنعتی اشنایدر الکتریک، عرضه میشود و با گارانتی ۱۸ ماهه شرکتی، تضمین اصالت کالا، مشاوره فنی رایگان و خدمات پس از فروش تخصصی در اختیار پروژههای صنعتی سراسر کشور قرار دارد.
ظرفیت قطع (Breaking Capacity)
| ولتاژ کاری (AC) | ظرفیت قطع نهایی (Icu) | ظرفیت سرویس (Ics) | توضیحات فنی |
|---|---|---|---|
| ۲۲۰ / 240V AC | 85kA | 50kA | بالاترین توان قطع در ولتاژ پایین، مناسب برای شبکههای صنعتی تکفاز |
| ۳۸۰ / 415V AC | 50kA | 25kA | مقدار نامی اصلی، مناسب برای تابلوهای فشار ضعیف صنعتی |
| 440V AC | 50kA | 25kA | سازگار با سیستمهای تغذیه موتورهای سهفاز |
| ۵۰۰ / 525V AC | 42kA | 21kA | پایداری عملکرد در خطوط تغذیه طولانی |
| ۶۶۰ / 690V AC | 30kA | 15kA | مناسب برای شبکههای ولتاژ بالا با پایداری حرارتی بالا |
| کد ظرفیت قطع (Breaking Code) | N (Normal) | — | نشاندهنده کلاس قطع 50kA طبق سری NS Schneider Electric |
کاربرد در صنایع مختلف:
نیروگاهها – پالایشگاهها – تابلوهای اصلی برق صنعتی – خطوط تولید خودکار – مراکز داده (Data Center) – کارخانههای فولاد و سیمان – پروژههای زیرساختی هوشمند – سیستمهای برق اضطراری UPS
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کليد اتوماتیک 800 آمپر موتوردار 50KA سری NS اشنایدر با میکرلوژیک 5.0 |
| سری محصول | ComPacT NS (مدل NS800N) |
| کد فنی کالا | 33466MM5 |
| نوع نصب | ثابت (Fixed Type) |
| ولتاژ عملکرد | 690 ولت AC با فرکانس 50/60 هرتز |
| کاربرد | حفاظت مدارهای اصلی فشار ضعیف و خطوط تغذیه صنعتی |
| نوع فرمان | موتوردار (دارای مکانیزم موتور الکتریکی برای قطع و وصل خودکار مدار) |
| سازگاری با کلید | سری ComPacT NS630b تا NS1600 |
| نوع ولتاژ تغذیه | AC 50/60Hz |
| مصرف انرژی | توان تلفاتی 15 وات |
| طراحی | سه پل (3P) با ساختار فیکس و بدنه مقاوم در برابر ضربه و حرارت |
| ایمنی | انطباق کامل با استاندارد IEC 60947-2، کلاس ایزولاسیون B |
| کاربری | تابلوهای برق اصلی، مراکز داده، خطوط تولید، نیروگاهها |
| سرعت عملکرد | واکنش سریع در اتصال کوتاه (Icu = 50KA) |
| قابلیت کنترل | واحد حفاظت الکترونیکی MicroLogic 2.0 با حفاظت LI |
| دوام مکانیکی | 10,000 سیکل |
| نوع حفاظت | LI – بلندمدت (L) و لحظهای (I) در برابر اضافهبار و اتصال کوتاه |
| قابلیت اضافه شدن | امکان افزودن کنتاکت کمکی، شانت تریپ، موتور درایو و نشانگر خطا |
| نوع ولتاژ تغذیه موتور | 220 ولت AC تکفاز |
| نوع ولتاژ تغذیه شنت قطع / وصل | 220 ولت AC/DC – دو عدد رله شنت (MN/MX) جهت قطع اضطراری |
| عمر سیکل الکتریکی / مکانیکی | الکتریکی: تا 2000 سیکل / مکانیکی: تا 10000 سیکل |
| گشتاور نصب پیشنهادی | نصب جبههای (Front Mounting) با پیچهای 70mm Pitch |
| تعداد کنتاکت (موقعیت) | ۱ عدد کمکی (1NO+1NC) |
| ابعاد نصب (W×H×D) | عرض 210 × ارتفاع 327 × عمق 147 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | 18 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
مدل 33466MM2 دارای واحد MicroLogic 2.0 با حفاظت پایه LI است، در حالیکه مدل 33466MM5 از واحد پیشرفتهتر MicroLogic 5.0 با حفاظت کامل LSI، نمایش جریان، ثبت خطا و تنظیمات دقیقتر بهره میبرد؛ بنابراین نسخه MM5 هوشمندتر و کاملتر از MM2 محسوب میشود.
موتور داخلی 220V AC وظیفهی اجرای فرمانهای قطع و وصل مدار را بهصورت خودکار یا از راه دور بر عهده دارد. این قابلیت بهویژه در تابلوهای کنترل مرکزی، خطوط تولید خودکار، یا سیستمهای اضطراری برق (ATS/UPS) باعث افزایش سرعت واکنش و ایمنی شبکه میشود.
واحد MicroLogic 5.0 در کلیدهای اشنایدر سری FK و DS سه سطح حفاظت LSI (بلندمدت، کوتاهمدت و لحظهای) را ارائه میدهد. این واحد علاوهبر حفاظت دقیق در برابر اضافهبار و اتصال کوتاه، قابلیت نمایش جریان، ثبت رویدادها و ارتباط Modbus را دارد و با ایجاد هماهنگی حفاظتی (Discrimination) از قطع همزمان مدارها جلوگیری میکند.
کلید 33466MM5 دارای دو رله شنت MN و MX با ولتاژ 220V AC/DC است که امکان اجرای فرمانهای قطع اضطراری (Emergency Trip) و وصل خودکار (Remote Close) را فراهم میسازند. این رلهها نقش کلیدی در افزایش سطح ایمنی و قابلیت کنترل هوشمند دارند.
شرکت صنعت روز تأمینکننده رسمی تجهیزات برق صنعتی اشنایدر الکتریک در ایران است و مدل 33466MM5 را با گارانتی ۱۸ ماهه، تضمین اصالت کالا، مشاوره فنی تخصصی و خدمات پس از فروش معتبر عرضه میکند. خرید از صنعت روز یعنی دسترسی به منبع رسمی، مشاوره مهندسی دقیق و اطمینان از عملکرد ایمن در پروژههای صنعتی.
