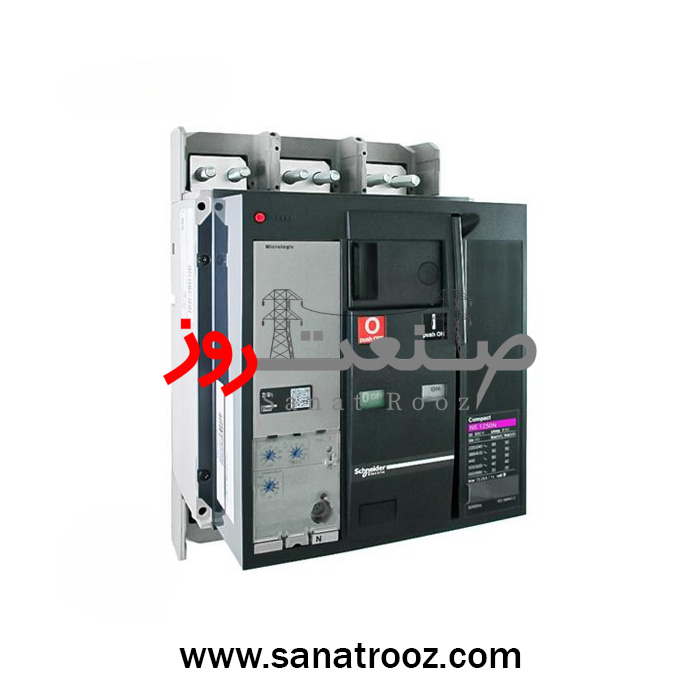

کليد اتوماتیک 800 آمپر موتوردار 70KA سری NS اشنایدر با میکرلوژیک 2.0
کلید اتوماتیک موتوردار اشنایدر الکتریک مدل 33467MM2 از سری قدرتمند ComPacT NS800H، نمونهای پیشرفته و قابلاعتماد از تجهیزات حفاظتی فشار ضعیف صنعتی است که با ظرفیت قطع 70kA در 415 ولت AC طراحی شده است. این مدل با بهرهگیری از واحد MicroLogic 2.0، عملکردی دقیق و پایدار در حفاظت مدارهای توزیع اصلی، موتورهای سنگین و تابلوهای صنعتی ارائه میدهد.
در این نسخه، مکانیزم موتوردار با تغذیه 220 ولت AC امکان قطعووصل از راه دور را فراهم میکند و برای سیستمهای کنترل مرکزی، خطوط تولید اتوماتیک و مراکز داده گزینهای بیرقیب بهشمار میآید. موتور داخلی کلید، در کمتر از یک ثانیه عمل سوئیچینگ را انجام میدهد و با رلههای شنت MN/MX 220 ولت AC/DC میتواند فرمانهای اضطراری و خودکار را با اطمینان کامل اجرا کند.
واحد MicroLogic 2.0 (LI) ترکیبی از حفاظت بلندمدت (L) و لحظهای (I) را فراهم میسازد تا مدار در برابر اضافهبار و اتصال کوتاه در کمترین زمان محافظت شود. این ماژول غیردیجیتال با دقت بالا، تأخیر زمانی حرارتی را کنترل کرده و با نشانگر LED وضعیت، شرایط عملکردی را به اپراتور اعلام میکند.
بدنه مقاوم پلیکربنات و طراحی فشرده فیکس، موجب نصب سریع و ایمن در تابلوهای برق میشود. ابعاد دقیق 210×327×147 میلیمتر و وزن 14 کیلوگرم، استفاده از این کلید را در فضاهای محدود نیز امکانپذیر کرده است. کلاس قطع H = 70kA تضمین میکند که کلید حتی در سختترین شرایط شبکه صنعتی، عملکردی پایدار و بدون آسیب داشته باشد.
این مدل قابلیت تجهیز به کنتاکت کمکی، هشدار خطا، و ماژولهای کنترلی هوشمند را دارد و با سیستمهای اتوماسیون صنعتی و تابلوهای MCC کاملاً سازگار است. در محیطهای پرتنش حرارتی یا ارتعاشی، عملکرد مکانیکی آن تا 10 هزار سیکل تضمینشده است که دوام بالا و کاهش هزینههای تعمیراتی را به همراه دارد.
کلید 33467MM2 برای کاربردهای سنگین مانند نیروگاهها، پالایشگاهها، کارخانههای فولاد، خطوط مونتاژ خودکار و سیستمهای برق اضطراری طراحی شده است. استفاده از این کلید موجب افزایش ضریب ایمنی شبکه، کاهش زمان قطع مدار و پایداری عملکرد تجهیزات برقی میشود.
از منظر بهرهوری انرژی، این کلید با مصرف بسیار پایین توان و اتلاف حرارتی کم، استانداردهای زیستمحیطی و بهرهوری انرژی اشنایدر را رعایت میکند. طراحی ماژولار آن نیز امکان ارتقاء و نگهداری سریع در محل نصب را فراهم میسازد.
شرکت صنعت روز بهعنوان نمایندگی معتبر تجهیزات برق صنعتی اشنایدر الکتریک در ایران، عرضهکننده رسمی مدل 33467MM2 است و این محصول را با گارانتی ۱۸ ماهه شرکتی، تضمین اصالت، خدمات پسازفروش تخصصی و مشاوره فنی رایگان ارائه میدهد.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده / مقدار تنظیم | توضیحات فنی |
|---|---|---|
| حفاظت بلندمدت (L) | قابل تنظیم از 0.4 تا 1×In (320 تا 800 آمپر) | حفاظت در برابر اضافهبار با تأخیر زمانی حرارتی، مناسب برای موتور و بارهای پیوسته |
| تأخیر زمانی بلندمدت (tr) | 12.5 تا 600 ثانیه در 1.5×Ir | کنترل دقیق افزایش دما و جلوگیری از قطع ناگهانی در بارهای لحظهای |
| حافظه حرارتی (Thermal Memory) | فعال با زمان بازیابی 20 دقیقه | جلوگیری از عملکرد اشتباه کلید پس از بازگشت جریان |
| حفاظت لحظهای (I) | قابل تنظیم بین 2 تا 12×Ir | قطع سریع جریانهای اتصال کوتاه با عملکرد لحظهای |
| واحد حفاظت | MicroLogic 2.0 – نوع LI | دو سطح حفاظتی (اضافهبار و اتصال کوتاه لحظهای) |
| نمایشگر وضعیت | LED دو رنگ | نمایش وضعیت تریپ، اضافهبار و آمادهبهکار |
| موتور الکتریکی داخلی | 220 ولت AC | اجرای فرمان قطع و وصل اتوماتیک از راه دور |
| رلههای شنت قطع / وصل (MN/MX) | 220 ولت AC/DC – دو عدد | اجرای فرمان اضطراری (Emergency Trip / Remote Close) |
| قابلیت هماهنگی حفاظتی (Discrimination) | تا 1.6×In | هماهنگی کامل با کلیدهای بالادست NS1000H و پاییندست NSX630 |
| استاندارد حفاظتی | IEC 60947-2 | منطبق بر استانداردهای جهانی عملکرد و ایمنی |
کاربرد در صنایع مختلف:
نیروگاهها – پالایشگاهها – تابلوهای اصلی برق – کارخانههای فولاد – سیستمهای اتوماسیون – مراکز داده (Data Center) – شبکههای برق اضطراری (UPS)
