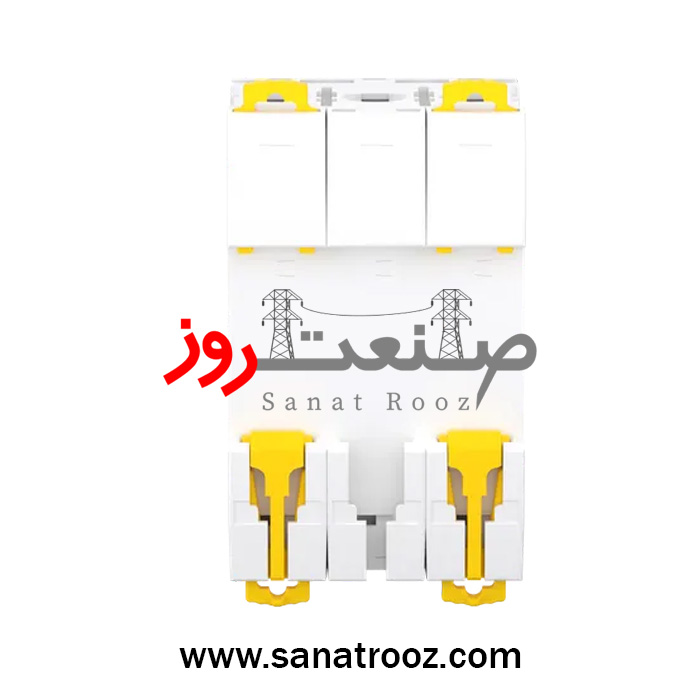

کلید مینیاتوری سه پل ۳ آمپر AC/DC اشنایدر الکتریک
iC60N - miniature circuit breaker - 3P - 3A - C curve
با گارانتی
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 3 آمپر 6kA سری Acti9 iC60N |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74303 |
| نوع نصب | روی ریل DIN استاندارد (Clip-on Mounting) |
| ولتاژ عملکرد | 400 ولت AC / تا 180 ولت DC – فرکانس 50/60Hz |
| کاربرد | حفاظت مدارهای فرمان، روشنایی و تجهیزات حساس در برابر اضافه بار و اتصال کوتاه |
| نوع فرمان | حرارتی – مغناطیسی (Thermal-Magnetic Trip Unit) |
| سازگاری با کلید | سازگار با لوازم جانبی سری Acti9 شامل شنت تریپ، آندر ولتاژ، ماژول نشت جریان (Vigi MH) و کنتاکت کمکی |
| نوع ولتاژ تغذیه | AC/DC |
| قدرت قطع اتصال کوتاه (Icn) | 6,000 آمپر در 400V AC / 10,000 آمپر در 180V DC مطابق EN/IEC 60947-2 |
| ظرفیت نامی جریان (In) | 3 آمپر |
| منحنی عملکرد | C Curve (قطع در 5 تا 10 برابر جریان نامی) |
| تعداد پلها | 3 پل (3P) |
| کلاس محدودکنندگی انرژی | کلاس 3 مطابق EN/IEC 60898-1 |
| ولتاژ عایقی نامی (Ui) | 500 ولت AC مطابق EN/IEC 60947-2 |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت مطابق EN/IEC 60947-2 |
| نوع ترمینال اتصال | بالا و پایین از نوع تونلی – سیم سخت 1 تا 25mm² / سیم نرم 1 تا 16mm² |
| طول لختکردن سیم | 14 میلیمتر |
| گشتاور سفت کردن پیچها | 2 نیوتنمتر |
| درجه حفاظت (IP) | IP20 مطابق با IEC 60529 |
| دوام مکانیکی | 20,000 سیکل عملکرد |
| دوام الکتریکی | 10,000 سیکل |
| ابعاد (ارتفاع × عرض × عمق) | 85 × 54 × 78.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
| وزن خالص | 375 گرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کلید مینیاتوری سه پل 3 آمپر AC/DC اشنایدر الکتریک مدل A9F74303 از سری Acti9 iC60N برای حفاظت مدارهای فرمان و کنترل طراحی شده است. این تجهیز با قدرت قطع 6kA، منحنی C، و قابلیت کار در ولتاژهای متناوب و مستقیم، انتخابی ایدهآل برای تابلو برقهای صنعتی و ساختمانی محسوب میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
کلید مینیاتوری سه پل ۳ آمپر AC/DC اشنایدر الکتریک
کلید مینیاتوری سه پل ۳ آمپر AC/DC اشنایدر الکتریک از سری پیشرفته Acti9 iC60N یکی از محصولات تخصصی شرکت Schneider Electric است که برای حفاظت دقیق مدارهای فرمان و کنترل در سیستمهای صنعتی و ساختمانی طراحی شده است. این کلید با عملکردی دوگانه (AC/DC) قابلیت استفاده در ولتاژهای متناوب و مستقیم را دارد و بهعنوان یک تجهیز حیاتی در تابلو برقهای سهفاز شناخته میشود.
این مدل با کد فنی A9F74303 دارای قدرت قطع اتصال کوتاه 6kA در ولتاژ 400V AC و 10kA در 180V DC است که تضمینکننده حفاظت کامل از تجهیزات حساس در برابر خطاهای الکتریکی میباشد. ترکیب دو سیستم حرارتی (برای اضافهبارهای پیوسته) و مغناطیسی (برای اتصال کوتاه لحظهای)، دقت عملکرد بالا و قطع سریع مدار را فراهم میسازد.
منحنی قطع C در این مدل، آن را برای بارهای القایی متوسط مانند موتورهای سبک، رلهها و سیستمهای فرمان PLC مناسب میکند. طراحی دقیق و مهندسیشده این کلید موجب میشود در هنگام افزایش لحظهای جریان، واکنش سریع و بیدرنگی داشته باشد و از آسیبهای احتمالی به مدار جلوگیری کند.
بدنه این کلید از جنس پلیآمید فشرده مقاوم در برابر حرارت، شوک مکانیکی و رطوبت ساخته شده است. نصب آسان آن روی ریل استاندارد DIN 35mm امکان چیدمان سریع در تابلو برق را بدون نیاز به ابزار خاص فراهم میکند. اتصالات از نوع تونلی (Tunnel Type) هستند که برای کابلهای مسی با سطح مقطع تا 25mm² طراحی شدهاند.
کلید مینیاتوری سه پل ۳ آمپر اشنایدر الکتریک دارای کلاس محدودکنندگی انرژی ۳ است؛ یعنی در هنگام وقوع خطا، انرژی عبوری را به حداقل میرساند تا تجهیزات دیگر مدار در امان باشند. همچنین با استانداردهای IEC/EN 60898-1 و IEC/EN 60947-2 تطابق کامل دارد و میتواند در مدارهای با ولتاژهای AC/DC مورد استفاده قرار گیرد.
از دیگر ویژگیهای فنی برجسته این مدل میتوان به موارد زیر اشاره کرد:
دوام مکانیکی ۲۰,۰۰۰ سیکل و دوام الکتریکی ۱۰,۰۰۰ سیکل
ولتاژ عایقی نامی (Ui) برابر با 500V AC
ولتاژ ضربهای نامی (Uimp) برابر با 6kV
گشتاور اتصال پیچها معادل ۲ نیوتنمتر
درجه حفاظت IP20 مطابق با استاندارد IEC 60529
این مدل با تجهیزات جانبی سری Acti9 از جمله رله شنت (MX)، رله آندر ولتاژ (MN)، کنتاکت کمکی (OF/SD) و ماژول نشت جریان (Vigi MH) کاملاً سازگار است. این قابلیت امکان مانیتورینگ و کنترل از راه دور را فراهم میکند و موجب افزایش کارایی سیستمهای حفاظتی میشود.
کلید مینیاتوری سه پل ۳ آمپر AC/DC اشنایدر از نوع Green Premium بوده و با الزامات زیستمحیطی RoHS و REACh مطابقت دارد. همچنین، بستهبندی آن فاقد پلاستیک و کاملاً قابل بازیافت است که با سیاستهای Schneider Electric Net-Zero 2050 هماهنگ میباشد.
این محصول با طول عمر بالا، دقت عملکرد بسیار زیاد و طراحی ماژولار هوشمند، یکی از گزینههای برتر برای مهندسان برق صنعتی و طراحان تابلو برق محسوب میشود. استفاده از این کلید در محیطهایی با نوسانات بالا، تضمینکننده پایداری سیستم و جلوگیری از خطرات ناشی از اضافهجریان است.
مشخصات محصول
| برند | Schneider Electric (اشنایدر الکتریک) |
|---|---|
| نام محصول | کلید مینیاتوری سه پل 3 آمپر 6kA سری Acti9 iC60N |
| سری محصول | Acti9 iC60N |
| کد فنی کالا | A9F74303 |
| نوع نصب | روی ریل DIN استاندارد (Clip-on Mounting) |
| ولتاژ عملکرد | 400 ولت AC / تا 180 ولت DC – فرکانس 50/60Hz |
| کاربرد | حفاظت مدارهای فرمان، روشنایی و تجهیزات حساس در برابر اضافه بار و اتصال کوتاه |
| نوع فرمان | حرارتی – مغناطیسی (Thermal-Magnetic Trip Unit) |
| سازگاری با کلید | سازگار با لوازم جانبی سری Acti9 شامل شنت تریپ، آندر ولتاژ، ماژول نشت جریان (Vigi MH) و کنتاکت کمکی |
| نوع ولتاژ تغذیه | AC/DC |
| قدرت قطع اتصال کوتاه (Icn) | 6,000 آمپر در 400V AC / 10,000 آمپر در 180V DC مطابق EN/IEC 60947-2 |
| ظرفیت نامی جریان (In) | 3 آمپر |
| منحنی عملکرد | C Curve (قطع در 5 تا 10 برابر جریان نامی) |
| تعداد پلها | 3 پل (3P) |
| کلاس محدودکنندگی انرژی | کلاس 3 مطابق EN/IEC 60898-1 |
| ولتاژ عایقی نامی (Ui) | 500 ولت AC مطابق EN/IEC 60947-2 |
| ولتاژ ضربهای نامی (Uimp) | 6 کیلوولت مطابق EN/IEC 60947-2 |
| نوع ترمینال اتصال | بالا و پایین از نوع تونلی – سیم سخت 1 تا 25mm² / سیم نرم 1 تا 16mm² |
| طول لختکردن سیم | 14 میلیمتر |
| گشتاور سفت کردن پیچها | 2 نیوتنمتر |
| درجه حفاظت (IP) | IP20 مطابق با IEC 60529 |
| دوام مکانیکی | 20,000 سیکل عملکرد |
| دوام الکتریکی | 10,000 سیکل |
| ابعاد (ارتفاع × عرض × عمق) | 85 × 54 × 78.5 میلیمتر |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه ضمانت رسمی اشنایدر الکتریک |
| وزن خالص | 375 گرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این کلید برای حفاظت مدارهای فرمان، کنترل، روشنایی و سیستمهای PLC با جریان پایین طراحی شده است.
بله، مدل A9F74303 برای ولتاژهای مستقیم تا 180V DC قابل استفاده است.
تفاوت اصلی در ظرفیت جریان نامی (In) است؛ مدل 3A مخصوص مدارهایی با جریان بسیار پایین و حساس است.
بله، با تمامی ماژولهای جانبی اشنایدر شامل رله شنت، آندر ولتاژ و کنتاکت کمکی سازگار است.
بله، محصول اورجینال شرکت Schneider Electric فرانسه است و توسط شرکت صنعت روز با ۱۸ ماه گارانتی رسمی عرضه میشود.
