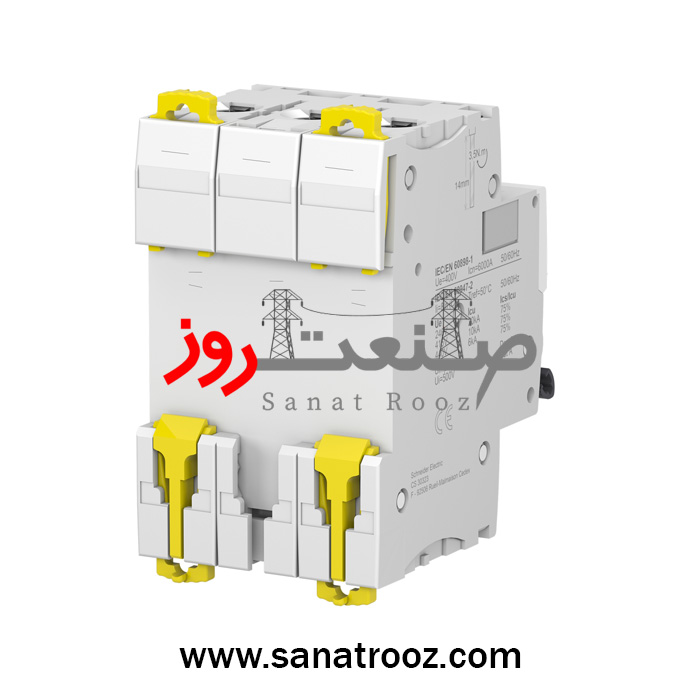

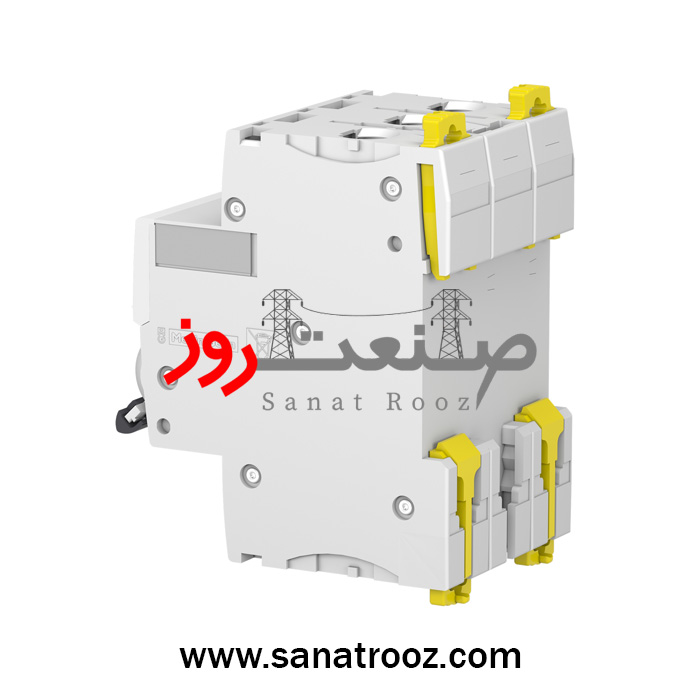

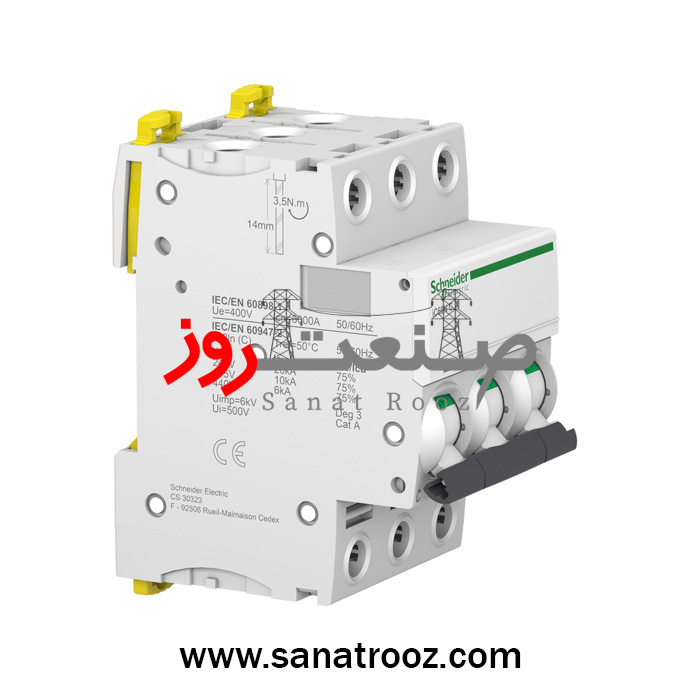

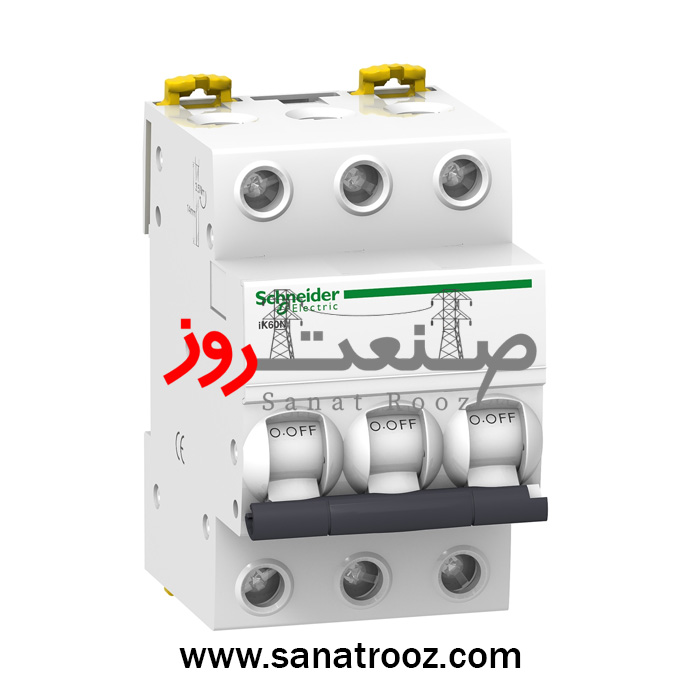

کلید مينياتوری سه پل 6 آمپر 6KA اشنایدر الکتریک

کلید مینیاتوری سه پل 6 آمپر 6kA اشنایدر الکتریک از سری Acti9 iK60N یکی از محصولات پرکاربرد و باکیفیت شرکت Schneider Electric است که برای حفاظت مدارهای سه‌فاز سبک در برابر اضافه بار و اتصال کوتاه طراحی شده است. این مدل با ظرفیت قطع 6kA و عملکرد حرارتی – مغناطیسی دقیق، ایمنی فوق‌العاده‌ای را در سیستم‌های توزیع برق فراهم می‌کند.

این کلید مطابق با استاندارد بین‌المللی IEC/EN 60898-1 ساخته شده و قابلیت اطمینان بالایی در شبکه‌های 400 ولت AC دارد. ساختار سه‌پل (3P) آن باعث می‌شود در سیستم‌های سه‌فاز صنعتی یا ساختمانی بتوان تمام فازها را هم‌زمان حفاظت کرد.

عملکرد حفاظتی این تجهیز بر اساس دو مکانیزم مستقل است:
مکانیزم حرارتی (Thermal Trip): برای محافظت در برابر اضافه‌بارهای طولانی‌مدت.
مکانیزم مغناطیسی (Magnetic Trip): برای قطع سریع در صورت بروز اتصال کوتاه.

کلید A9K24306 دارای منحنی عملکرد C است که برای مدارهایی با جریان راه‌اندازی متوسط، نظیر پمپ‌ها، فن‌ها، روشنایی و سیستم‌های فرمان بسیار مناسب می‌باشد. این ویژگی باعث می‌شود که کلید در زمان شروع به کار تجهیزات الکتریکی، بدون قطع ناگهانی مدار، عملکرد پایداری داشته باشد.

بدنه این کلید از مواد پلی‌آمید مقاوم در برابر حرارت و شعله ساخته شده و در برابر ضربه و تغییرات دمایی نیز پایدار است. نصب آن به‌صورت Snap-on بر روی ریل DIN استاندارد انجام می‌شود که موجب سرعت بالا و سهولت در مونتاژ می‌گردد.

ترمینال‌های بالا و پایین این کلید از نوع تونلی (Tunnel Terminal) هستند و قابلیت پذیرش سیم‌های سخت تا 25 میلی‌متر مربع را دارند. این طراحی از شل‌شدن اتصالات و افزایش حرارت جلوگیری می‌کند و در نتیجه طول عمر تجهیز افزایش می‌یابد.

از ویژگی‌های خاص این مدل، وجود نشانگر وضعیت سه‌حالته ON / OFF / TRIP است که تشخیص سریع وضعیت عملکرد را برای تکنسین فراهم می‌سازد. همچنین این محصول با ماژول‌های جانبی سری Acti9 مانند کنتاکت کمکی (Auxiliary Contact)، رله شنت (Shunt Trip) و ماژول نشت جریان (Vigi) کاملاً سازگار است.

از لحاظ ایمنی، کلید مینیاتوری 6 آمپر اشنایدر دارای کلاس محدودکنندگی انرژی 3 بوده و با درجه حفاظت IP20 طراحی شده تا از تماس مستقیم اپراتور با اجزای برق‌دار جلوگیری کند.

این محصول با استانداردهای زیست‌محیطی RoHS و REACh سازگار است و در راستای سیاست Schneider Electric Green Premium با بسته‌بندی قابل بازیافت و بدون مواد مضر تولید می‌شود.

کلید A9K24306 با طول عمر مکانیکی ۲۰,۰۰۰ سیکل و دوام الکتریکی ۱۰,۰۰۰ سیکل، گزینه‌ای ایده‌آل برای استفاده در تابلوهای برق صنعتی، مراکز داده، ساختمان‌های تجاری و سیستم‌های روشنایی دقیق است.

کاربرد در صنایع مختلف:

نیروگاه‌ها ⚡ | صنایع فولاد و سیمان ️ | صنایع نفت و گاز ⛽ | کارخانجات خودروسازی | تابلو برق‌های صنعتی، روشنایی و مراکز داده

. مناسب برای ایزولاسیون صنعتی مطابق با استاندارد بین‌المللی IEC/EN 60898-1 جهت اطمینان از ایمنی کامل در مدارهای صنعتی.
۲. ترکیب هم‌زمان حفاظت اتصال کوتاه و اضافه بار برای افزایش ضریب ایمنی تجهیزات و پیشگیری از آسیب‌های الکتریکی.
۳. نصب سریع‌تر، بهتر و انعطاف‌پذیرتر دستگاه به‌واسطه‌ی طراحی حرفه‌ای با شینه شانه‌ای (Comb Busbar) مخصوص سیستم‌های توزیع برق مدرن.
۴. گیره دوطرفه (Double Clip) برای باز و بسته کردن آسان حتی در هنگام نصب شینه شانه‌ای، بدون نیاز به ابزار خاص.
۵. تغذیه الکتریکی از بالا یا پایین جهت سهولت در طراحی تابلو برق و افزایش انعطاف در جانمایی تجهیزات.
