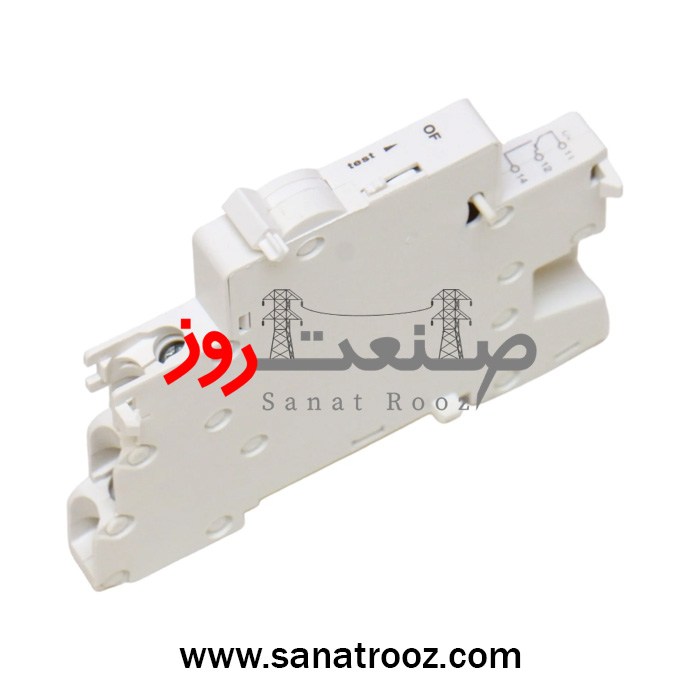

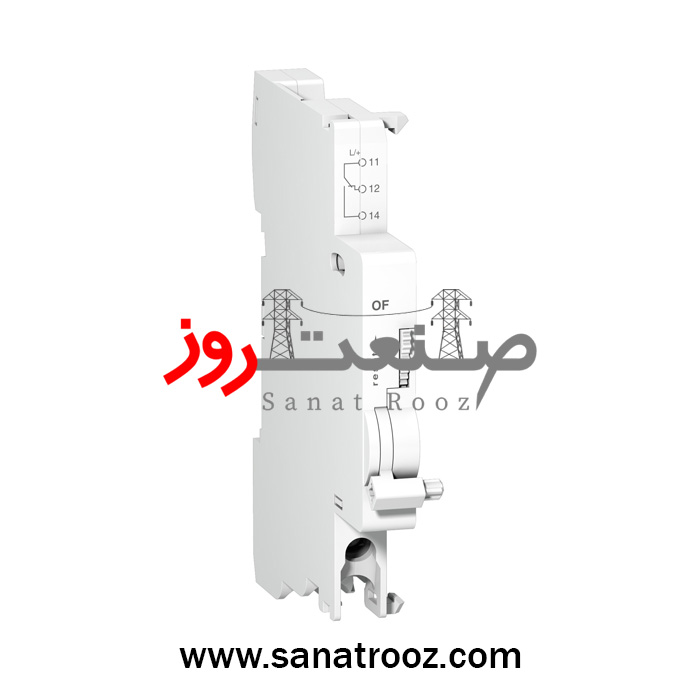

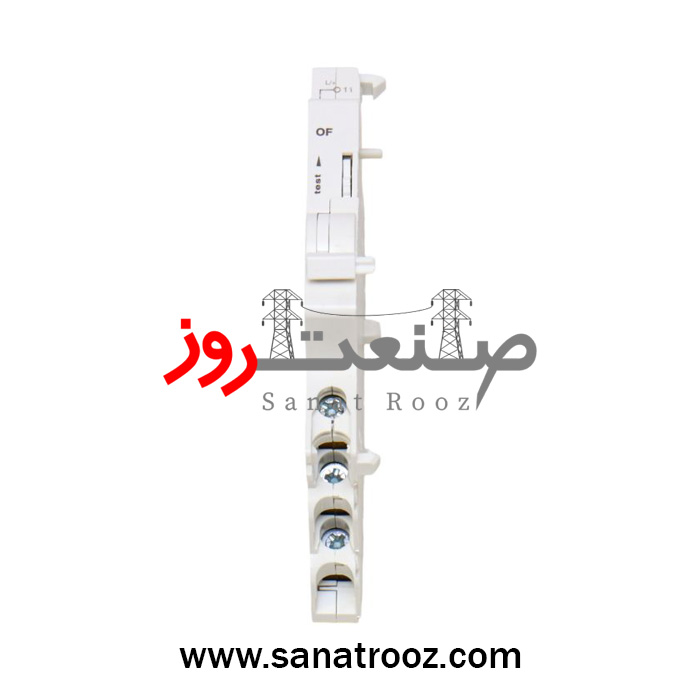

کنتاکت کمکی ۱NO+۱NC کلید مینیاتوری اشنایدر DC سری Acti۹
Acti9 - Auxiliary contact OC plus 1 SD and OF ac dc
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کنتاکت کمکی 1NO+1NC |
| سری محصول | Acti9 |
| کد فنی کالا | A9N26924 |
| نوع نصب | کلیپسی روی کلید مینیاتوری، قابل نصب روی ریل DIN |
| ولتاژ عملکرد | AC: 24…415V (50/60Hz) – DC: 24…130V |
| کاربرد | ارسال سیگنال تغییر وضعیت کلیدهای مینیاتوری (MCB) در مدارهای AC و DC |
| نوع فرمان | AC/DC |
| سازگاری با کلید | کلیدهای مینیاتوری (MCB) سری Acti9 |
| نوع ولتاژ تغذیه | AC و DC |
| مصرف انرژی | AC-12: 3A در 380…415V / 6A در 220…240V – DC-12: 1A در 130VDC / 1.5A در 60VDC / 2A در 48VDC / 6A در 24VDC |
| طراحی | ماژول باریک با عرض 9 میلیمتر |
| ایمنی | استاندارد EN/IEC 60947-5-1 |
| کاربری | تابلو برقهای صنعتی و ساختمانی – مانیتورینگ وضعیت کلید مینیاتوری |
| سرعت عملکرد | لحظهای و همزمان با کلید اصلی |
| قابلیت کنترل | 1C/O (یک باز + یک بسته = 1NO+1NC) |
| دوام مکانیکی | بیش از 20,000 سیکل کاری |
| نوع حفاظت | IP20 مطابق با EN/IEC 60947-5-1 |
| تعداد کنتاکت (موقعیت) | 1NO + 1NC |
| قابلیت اضافه شدن | سازگار با شینههای توزیع و بلوکهای توزیع بالایی |
| ابعاد | ارتفاع: 85.3mm – عرض: 9mm – عمق: 73.5mm |
| اصالت کالا | اورجینال شرکت اشنایدر |
| گارانتی | ۱۸ ماهه توسط صنعت روز |
| وزن کالا | خالص: 30g – با بستهبندی: 37g |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
کنتاکت کمکی Schneider Acti9 مدل A9N26924 با ترکیب 1NO+1NC برای کلیدهای مینیاتوری DC طراحی شده است. این تجهیز با ولتاژ کاری 24…415VAC و 24…130VDC و گارانتی ۱۸ ماهه توسط شرکت صنعت روز عرضه میشود.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
کنتاکت کمکی 1NO+1NC کلید مینیاتوری اشنایدر DC سری Acti9
کنتاکت کمکی 1NO+1NC اشنایدر الکتریک با کد فنی A9N26924 از خانواده Acti9 بهعنوان یک ماژول جانبی تخصصی برای کلیدهای مینیاتوری (MCB) طراحی شده است. این تجهیز وظیفه ارسال سیگنال تغییر وضعیت کلید را بر عهده دارد و امکان مانیتورینگ لحظهای وضعیت مدار را در سیستمهای AC و DC فراهم میسازد.
این محصول با ترکیب 1NO + 1NC طراحی شده که قابلیت ارسال سیگنال هم در حالت باز و هم در حالت بسته کلید را به سیستم کنترل یا مانیتورینگ میدهد. همین ویژگی باعث افزایش دقت و سرعت در مدیریت مدارهای حفاظتی میشود.
ولتاژ کاری کنتاکت کمکی A9N26924 در حالت AC بین ۲۴ تا ۴۱۵ ولت و در حالت DC بین ۲۴ تا ۱۳۰ ولت است. جریان نامی آن بسته به شرایط کاری، از ۱ آمپر در 130VDC تا ۶ آمپر در 24VDC و در حالت AC تا ۶ آمپر در 240VAC میباشد.
طراحی باریک تنها ۹ میلیمتر عرض این تجهیز موجب صرفهجویی در فضای تابلو برق شده و نصب کلیپسی آن بر روی سمت چپ کلیدهای مینیاتوری، زمان نصب را بسیار کاهش میدهد.

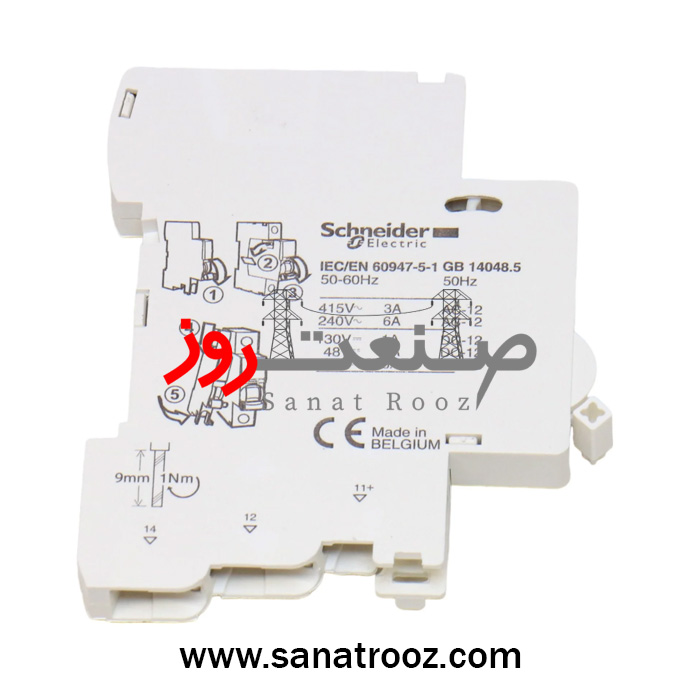

این کنتاکت مطابق با استانداردهای EN/IEC 60947-5-1 ساخته شده و دارای سطح حفاظت IP20 است که امنیت و اطمینان بالایی را در محیطهای صنعتی و ساختمانی تضمین میکند.
دوام مکانیکی این محصول بیش از ۲۰,۰۰۰ سیکل کاری است و همین ویژگی، استفاده طولانیمدت و پایدار آن را در پروژههای سنگین صنعتی امکانپذیر میسازد.
وزن سبک تنها ۳۰ گرم و ابعاد جمعوجور آن (۸۵.۳×۹×۷۳.۵ میلیمتر) باعث شده که بدون ایجاد بار اضافی روی تابلو، بهراحتی در هر پروژهای نصب شود.
این کنتاکت کمکی با نشانهای کیفی معتبر نظیر CE، UKCA، EAC و CCC عرضه میشود و از نظر زیستمحیطی با الزامات RoHS و REACh سازگار است.
⚙️ کاربرد در صنایع مختلف
-
ساختمانهای مسکونی و تجاری: مانیتورینگ وضعیت کلیدهای مینیاتوری در تابلوهای توزیع
-
کارخانجات صنعتی: کنترل وضعیت مدار در خطوط تولید حساس
-
زیرساخت انرژی: مانیتورینگ کلیدهای حفاظتی در شبکههای برق فشار ضعیف
-
سیستمهای شهری: استفاده در تابلوهای برق هوشمند شهری
-
پروژههای اتوماسیون: یکپارچهسازی با سیستمهای مانیتورینگ و کنترل صنعتی
محصول A9N26924 در تاریخ نوامبر ۲۰۲۴ توسط اشنایدر به حالت Discontinued درآمده، اما همچنان در بازار ایران موجود است و توسط شرکت صنعت روز با گارانتی ۱۸ ماهه عرضه میشود.
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | کنتاکت کمکی 1NO+1NC |
| سری محصول | Acti9 |
| کد فنی کالا | A9N26924 |
| نوع نصب | کلیپسی روی کلید مینیاتوری، قابل نصب روی ریل DIN |
| ولتاژ عملکرد | AC: 24…415V (50/60Hz) – DC: 24…130V |
| کاربرد | ارسال سیگنال تغییر وضعیت کلیدهای مینیاتوری (MCB) در مدارهای AC و DC |
| نوع فرمان | AC/DC |
| سازگاری با کلید | کلیدهای مینیاتوری (MCB) سری Acti9 |
| نوع ولتاژ تغذیه | AC و DC |
| مصرف انرژی | AC-12: 3A در 380…415V / 6A در 220…240V – DC-12: 1A در 130VDC / 1.5A در 60VDC / 2A در 48VDC / 6A در 24VDC |
| طراحی | ماژول باریک با عرض 9 میلیمتر |
| ایمنی | استاندارد EN/IEC 60947-5-1 |
| کاربری | تابلو برقهای صنعتی و ساختمانی – مانیتورینگ وضعیت کلید مینیاتوری |
| سرعت عملکرد | لحظهای و همزمان با کلید اصلی |
| قابلیت کنترل | 1C/O (یک باز + یک بسته = 1NO+1NC) |
| دوام مکانیکی | بیش از 20,000 سیکل کاری |
| نوع حفاظت | IP20 مطابق با EN/IEC 60947-5-1 |
| تعداد کنتاکت (موقعیت) | 1NO + 1NC |
| قابلیت اضافه شدن | سازگار با شینههای توزیع و بلوکهای توزیع بالایی |
| ابعاد | ارتفاع: 85.3mm – عرض: 9mm – عمق: 73.5mm |
| اصالت کالا | اورجینال شرکت اشنایدر |
| گارانتی | ۱۸ ماهه توسط صنعت روز |
| وزن کالا | خالص: 30g – با بستهبندی: 37g |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
برای کلیدهای مینیاتوری (MCB) سری Acti9 در مدارهای DC.
دارای ترکیب 1NO + 1NC (یک باز + یک بسته).
در حالت AC از 24 تا 415 ولت و در حالت DC از 24 تا 130 ولت.
خیر، از نوامبر 2024 متوقف شده اما در بازار ایران موجود است.
بله، اورجینال Schneider Electric بوده و توسط شرکت صنعت روز با گارانتی ۱۸ ماهه عرضه میشود.
