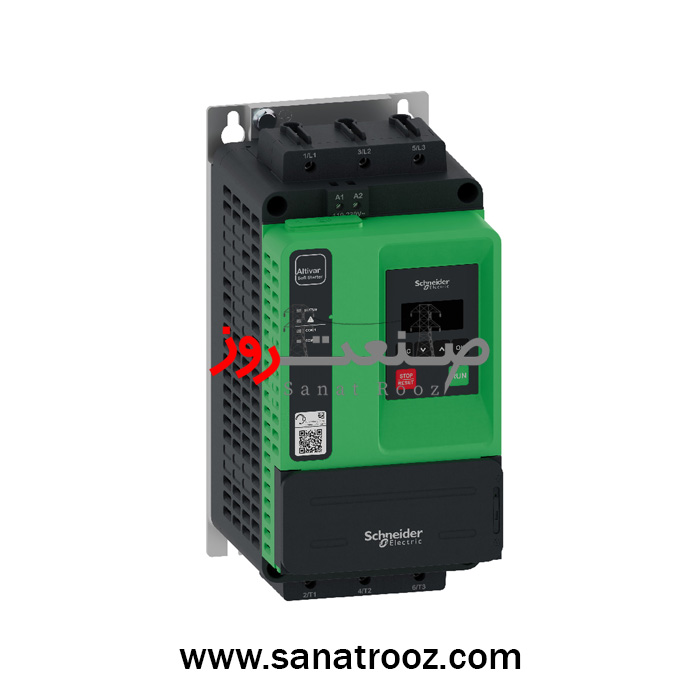

سافت استارتر ۳۲ آمپر ۶۰۰ ولت Altivar ATS۴۳۰ اشنایدر
Soft starter, Altivar Soft Starter ATS430, 32A, 208 to 600V AC, control supply 110 to 230V AC
با گارانتی
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | سافت استارتر سه فاز صنعتی سری Altivar ATS430 |
| سری محصول | Altivar Soft Starter ATS430 |
| کد فنی محصول | ATS430D32S6 |
| نوع کاربرد | مناسب برای ماشینآلات صنعتی استاندارد، پمپها، فنها و نوار نقالهها |
| ولتاژ تغذیه قدرت | 208 تا 600 ولت متناوب (سهفاز) ±10% |
| توان نامی موتور | 7.5 کیلووات در 230 ولت / 15 کیلووات در 400–440 ولت / 18.5 کیلووات در 500–525 ولت |
| جریان نامی خروجی | 32 آمپر (در دمای 40 درجه سانتیگراد) |
| جریان اضافهبار مجاز | تا 400٪ جریان نامی به مدت 13 ثانیه |
| فرکانس کاری | 50 تا 60 هرتز (قابل اطمینان بین 45 تا 66 هرتز) |
| نوع راهاندازی | کنترل نرم موتور با قابلیت محدودسازی جریان بین 150 تا 700٪ جریان نامی |
| نوع بایپس | داخلی (Active Internal Bypass) |
| ولتاژ مدار فرمان | 110 تا 230 ولت متناوب، 50/60 هرتز |
| توان مصرفی مدار فرمان | 70 ولتآمپر (حداکثر) |
| تعداد ورودی دیجیتال | ۴ عدد (RUN، STOP، DI3، DI4) با منطق مثبت و سطح PLC EN61131-2 |
| تعداد خروجی رلهای | ۲ عدد رله با کانتکت NO/NC (۲ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC) |
| ورودی آنالوگ | یک ورودی PTC جهت حفاظت حرارتی موتور |
| خروجی آنالوگ | یک خروجی جریان یا ولتاژ (0-20mA / 4-20mA یا 0-10V) |
| استانداردها و گواهیها | IEC 60947-4-2 ، UL ، CE ، UKCA ، CCC ، EAC ، RCM ، KC |
| پورت ارتباطی | پشتیبانی از Modbus RTU از طریق رابط RS-485 (سوکت RJ45 و ترمینال باز) |
| نمایشگر داخلی | دارد (صفحه دیجیتال نمایش وضعیت، خطا و پارامترها) |
| نوع حفاظتها | حفاظت حرارتی موتور، حفاظت استارتر، قطع فاز، فاز معکوس، اضافهبار، کمبار، زمان استارت طولانی، اتصال زمین |
| درجه حفاظت بدنه | IP20 |
| شرایط محیطی عملکرد | دمای کاری از 25- تا +40 درجه بدون کاهش توان و تا +60 درجه با افت 1٪ در هر درجه |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت توان، تا 4800 متر با افت 1٪ در هر 100 متر اضافه |
| ابعاد دستگاه | ارتفاع 273 × عرض 130 × عمق 169 میلیمتر |
| گارانتی و اصالت کالا | ۱۸ ماه گارانتی رسمی اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | 2.9 کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر ATS430D32S6 اشنایدر الکتریک از سری Altivar 430 با ولتاژ ۶۰۰ ولت و جریان ۳۲ آمپر، کنترل نرم، ایمن و دقیق موتورهای سهفاز را ممکن میسازد. این مدل با بایپس داخلی، پورت Modbus، حفاظتهای حرارتی و قابلیت کار در دمای تا ۶۰ درجه سانتیگراد، گزینهای ایدهآل برای تابلوهای صنعتی و سیستمهای پمپاژ است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۳۲ آمپر ۶۰۰ ولت اشنایدر مدل ATS430D32S6 | کنترل نرم موتور سه فاز با بایپس داخلی
سافت استارتر ATS430D32S6 از جدیدترین نسل راهاندازهای نرم سری Altivar اشنایدر الکتریک است که برای کنترل دقیق موتورهای آسنکرون سهفاز تا توان ۱۸.۵ کیلووات در ۶۰۰ ولت طراحی شده است. این دستگاه با جریان نامی ۳۲ آمپر و ساختار کاملاً صنعتی، راهحلی ایدهآل برای راهاندازی ایمن و کنترل نرم در کاربردهایی مانند پمپها، فنها، نوار نقالهها و کمپرسورهای سنگین محسوب میشود.
ولتاژ کاری این مدل در بازهی ۲۰۸ تا ۶۰۰ ولت متناوب قرار دارد و در محدوده دمایی منفی ۲۵ تا مثبت ۶۰ درجه سانتیگراد عملکردی پایدار و قابل اعتماد ارائه میدهد. قابلیت عملکرد در ارتفاع تا ۴۸۰۰ متر با افت جریان ناچیز، آن را به گزینهای مناسب برای پروژههای صنعتی و تاسیساتی در شرایط محیطی سخت تبدیل کرده است.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده عملکرد و توضیح فنی |
|---|---|
| حفاظت اضافهبار موتور | فعال در جریان بیش از مقدار نامی (حداکثر ۴۰۰٪ جریان نامی تا ۱۳ ثانیه) |
| حفاظت حرارتی موتور | دارای سنسور PTC داخلی برای کنترل دمای سیمپیچ موتور |
| حفاظت حرارتی استارتر | نظارت بر دمای داخلی تریستورها و اجزای قدرت جهت جلوگیری از آسیب حرارتی |
| حفاظت در برابر کمبار (Underload) | تشخیص کاهش غیرطبیعی جریان موتور برای جلوگیری از عملکرد در حالت بیباری |
| حفاظت در برابر اضافهدما | هشدار و توقف خودکار در دمای بیش از حد مجاز محیط یا مدار قدرت |
| حفاظت در برابر قطع فاز | تشخیص لحظهای قطع هر یک از فازهای شبکه و توقف ایمن سیستم |
| حفاظت در برابر معکوس بودن فازها | جلوگیری از راهاندازی در صورت جابجایی فازها در ورودی برق |
| حفاظت اتصال زمین | قطع سریع در صورت بروز اتصال فاز به بدنه یا زمین موتور |
| زمان راهاندازی طولانی | نظارت بر مدت استارت و توقف دستگاه در صورت افزایش غیرعادی زمان استارت |
| حفاظت جریان لحظهای | تنظیمپذیر بین ۱۵۰٪ تا ۷۰۰٪ جریان نامی (In) متناسب با نوع بار |
| حفاظت خارجی (External Thermal) | ورودی PTC دوم جهت نظارت بر دمای موتور یا محیط بیرونی |
| کلاس حفاظتی حرارتی | کلاس 10E مطابق با IEC 60947-4-2 |
| ثبت خطا و رویداد | قابلیت ذخیره رویدادهای حفاظتی و ارسال اطلاعات از طریق پورت Modbus |
| فرمان توقف نرم (Soft Stop) | جلوگیری از شوک مکانیکی هنگام توقف و حذف ضربه انتهایی شفت موتور |
در طراحی فنی این سافت استارتر، نکات ریز و دقیقی در نظر گرفته شده که معمولاً در وبسایتهای فنی دیگر ذکر نمیشوند. برای مثال، بایپس داخلی فعال درون دستگاه بهصورت خودکار پس از استارت وارد مدار میشود تا افت توان کاهش یابد و دمای داخلی کنترل گردد. همچنین محدوده تنظیم محدودکننده جریان بین ۱۵۰ تا ۷۰۰ درصد جریان نامی به مهندسان این امکان را میدهد که متناسب با نوع بار (سنگین یا سبک) راهاندازی بهینهای را انتخاب کنند.
یکی از ویژگیهای شاخص ATS430D32S6، وجود پورت ارتباطی Modbus RTU با رابط RS-485 دوگانه (سوکت RJ45 و ترمینال باز) است. این قابلیت اجازه میدهد تا دستگاه بهراحتی در شبکههای اتوماسیون صنعتی متصل شده و وضعیت عملکرد، دما، جریان و خطاها در لحظه مانیتور شود.
چهار ورودی دیجیتال (RUN، STOP، DI3، DI4) و دو خروجی رلهای قابل برنامهریزی، آزادی کامل در فرماندهی و نظارت را فراهم میکنند. علاوه بر این، ورودی PTC حرارتی برای حفاظت مستقیم سیمپیچ موتور و خروجی آنالوگ (۰–۲۰ میلیآمپر یا ۰–۱۰ ولت) جهت ارسال سیگنالهای کنترلی در نظر گرفته شده است.
در بخش حفاظتی، این مدل یکی از کاملترین ساختارها را دارد:
تشخیص قطع فاز، تشخیص فاز معکوس، حفاظت در برابر اضافهبار، کمبار، اضافهدما، اتصال زمین، زمان استارت طولانی و حفاظت حرارتی داخلی برای تریستورها. این مجموعه، ایمنی موتور و سیستم را حتی در شرایط ناپایدار شبکه تضمین میکند.
از منظر طراحی مکانیکی، بدنهی فشرده با ابعاد ۲۷۳×۱۳۰×۱۶۹ میلیمتر و وزن تنها ۲.۹ کیلوگرم، نصب آسان و تهویه مناسب را امکانپذیر کرده است. درجه حفاظت IP20 و طراحی عمودی با زاویه مجاز ±۱۰ درجه، عملکرد بهینه را در تابلوهای صنعتی تضمین مینماید.
نکتهای که اغلب در منابع دیگر به آن اشاره نشده، وجود قابلیتهای امنیتی و سایبری داخلی در سری ATS430 است؛ از جمله سیستم مانیتورینگ توان، ثبت رویدادهای امنیتی، مدیریت کاربران و بهروزرسانی امن Firmware که این مدل را از نسلهای پیشین ATS22 و ATS48 متمایز میکند.
از نظر زیستمحیطی، اشنایدر الکتریک این محصول را مطابق با استانداردهای RoHS، REACh و Circular Economy 2050 طراحی کرده است. محصول قابلیت بازیافت، فاقد پلاستیک یکبار مصرف در بستهبندی و دارای شماره ثبت رسمی SCIP: 35cb7027-fb3d-4f72-a9b1-0ae265a3258f است.
در کنار عملکرد قدرتمند، مصرف توان پایین در حالت استندبای (حدود ۱۹ وات) و تلفات حداقلی در حالت استارت (حدود ۲۸۱ وات در ۴۰۰٪ جریان نامی)، راندمان کلی سیستم را افزایش میدهد. همچنین کلاس حفاظتی حرارتی 10E و ضریب بهرهبرداری ۱۰۰٪ در جریان نامی، نشاندهنده دوام بالا و طراحی هوشمندانه دستگاه است.
با رعایت استانداردهای بینالمللی IEC 60947-4-2، UL، CE، CCC، UKCA، EAC و KC، این مدل برای استفاده در پروژههای بینالمللی نیز کاملاً قابل اعتماد است.
در بخش خدمات، اشنایدر پشتیبانی فنی رسمی و گارانتی ۱۸ ماهه برای این مدل در نظر گرفته است. شرکت صنعت روز بهعنوان نماینده رسمی تأمین تجهیزات اشنایدر در ایران، این محصول را با تضمین اصالت، پشتیبانی فنی تخصصی و امکان مشاوره مهندسی عرضه میکند تا طراحان و مجریان پروژهها بتوانند از تمامی ظرفیتهای فنی این سافت استارتر بهرهمند شوند.
کاربرد در صنایع مختلف:
پروژههای پمپاژ و تصفیه آب | خطوط تهویه صنعتی و HVAC | صنایع فولاد و سیمان | سیستمهای انتقال مواد ⚙️ | صنایع بستهبندی و غذایی | پروژههای عمرانی و تأسیسات ساختمانی ️
مشخصات محصول
| برند | اشنایدر الکتریک Schneider Electric |
|---|---|
| نام محصول | سافت استارتر سه فاز صنعتی سری Altivar ATS430 |
| سری محصول | Altivar Soft Starter ATS430 |
| کد فنی محصول | ATS430D32S6 |
| نوع کاربرد | مناسب برای ماشینآلات صنعتی استاندارد، پمپها، فنها و نوار نقالهها |
| ولتاژ تغذیه قدرت | 208 تا 600 ولت متناوب (سهفاز) ±10% |
| توان نامی موتور | 7.5 کیلووات در 230 ولت / 15 کیلووات در 400–440 ولت / 18.5 کیلووات در 500–525 ولت |
| جریان نامی خروجی | 32 آمپر (در دمای 40 درجه سانتیگراد) |
| جریان اضافهبار مجاز | تا 400٪ جریان نامی به مدت 13 ثانیه |
| فرکانس کاری | 50 تا 60 هرتز (قابل اطمینان بین 45 تا 66 هرتز) |
| نوع راهاندازی | کنترل نرم موتور با قابلیت محدودسازی جریان بین 150 تا 700٪ جریان نامی |
| نوع بایپس | داخلی (Active Internal Bypass) |
| ولتاژ مدار فرمان | 110 تا 230 ولت متناوب، 50/60 هرتز |
| توان مصرفی مدار فرمان | 70 ولتآمپر (حداکثر) |
| تعداد ورودی دیجیتال | ۴ عدد (RUN، STOP، DI3، DI4) با منطق مثبت و سطح PLC EN61131-2 |
| تعداد خروجی رلهای | ۲ عدد رله با کانتکت NO/NC (۲ آمپر در ۲۵۰ ولت AC یا ۳۰ ولت DC) |
| ورودی آنالوگ | یک ورودی PTC جهت حفاظت حرارتی موتور |
| خروجی آنالوگ | یک خروجی جریان یا ولتاژ (0-20mA / 4-20mA یا 0-10V) |
| استانداردها و گواهیها | IEC 60947-4-2 ، UL ، CE ، UKCA ، CCC ، EAC ، RCM ، KC |
| پورت ارتباطی | پشتیبانی از Modbus RTU از طریق رابط RS-485 (سوکت RJ45 و ترمینال باز) |
| نمایشگر داخلی | دارد (صفحه دیجیتال نمایش وضعیت، خطا و پارامترها) |
| نوع حفاظتها | حفاظت حرارتی موتور، حفاظت استارتر، قطع فاز، فاز معکوس، اضافهبار، کمبار، زمان استارت طولانی، اتصال زمین |
| درجه حفاظت بدنه | IP20 |
| شرایط محیطی عملکرد | دمای کاری از 25- تا +40 درجه بدون کاهش توان و تا +60 درجه با افت 1٪ در هر درجه |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت توان، تا 4800 متر با افت 1٪ در هر 100 متر اضافه |
| ابعاد دستگاه | ارتفاع 273 × عرض 130 × عمق 169 میلیمتر |
| گارانتی و اصالت کالا | ۱۸ ماه گارانتی رسمی اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| وزن خالص | 2.9 کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای موتورهای آسنکرون سهفاز تا توان ۱۸.۵ کیلووات در ولتاژ ۶۰۰ ولت طراحی شده و در کاربردهای پمپی، فن، نوار نقاله و کمپرسور عملکردی عالی دارد.
بله، از طریق پورت ارتباطی Modbus RTU و رابط RS-485 میتوان آن را به شبکههای اتوماسیون و سیستمهای PLC متصل کرد.
سری ATS430 نسخهی بهروزشده با محدوده ولتاژ بالاتر (۶۰۰ ولت)، قابلیتهای حفاظتی کاملتر، مدیریت توان و پشتیبانی از ارتباط صنعتی است.
دستگاه بدون افت توان تا ۴۰ درجه و با افت ۱٪ در هر درجه تا ۶۰ درجه سانتیگراد کار میکند و تا ارتفاع ۴۸۰۰ متر بدون مشکل عملکرد دارد.
این مدل دارای گارانتی ۱۸ ماهه اشنایدر الکتریک و پشتیبانی فنی توسط شرکت صنعت روز است. تمام قطعات و خدمات فنی تا سال ۲۰۳۵ تأمین میگردد.
