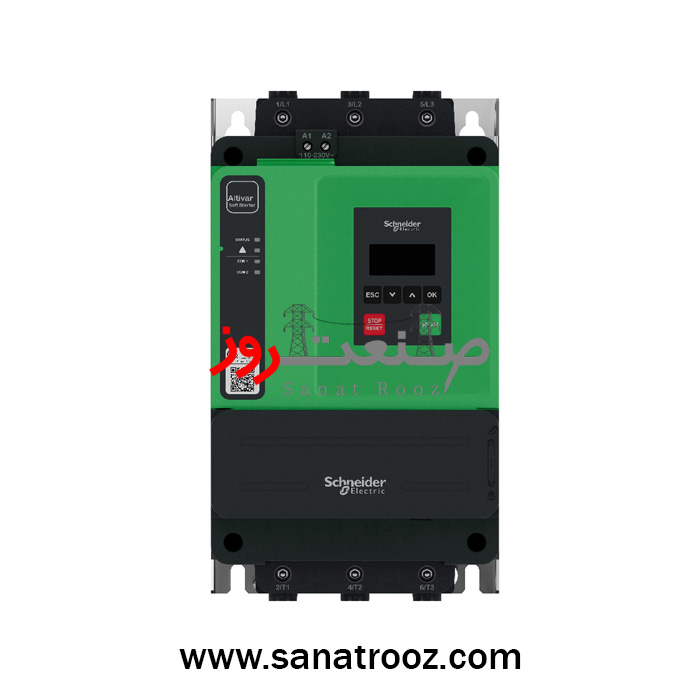

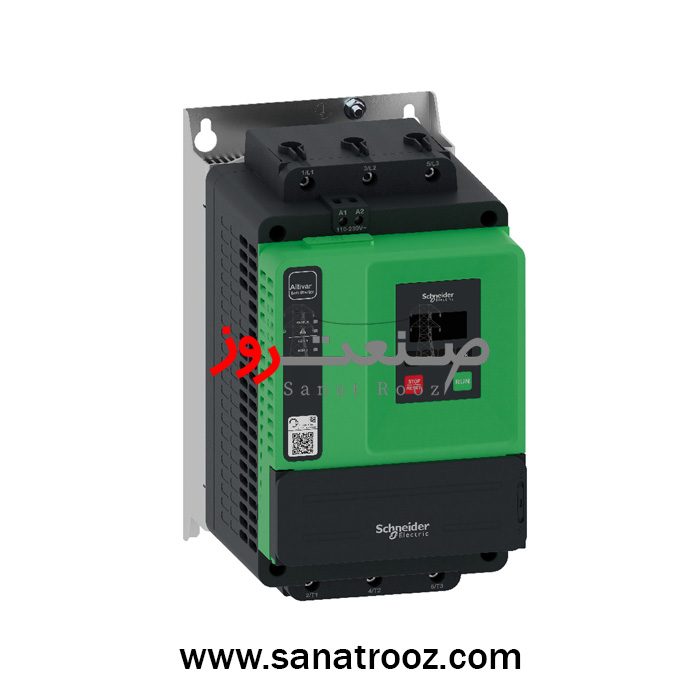

سافت استارتر ۷۵ آمپر ۶۰۰ ولت Altivar ATS۴۳۰ اشنایدر
Soft starter, Altivar Soft Starter ATS430, 75A, 208 to 600V AC, control supply 110 to 230V AC
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز صنعتی سری Altivar ATS430 |
| سری محصول | Altivar Soft Starter ATS430 |
| کد فنی محصول | ATS430D75S6 |
| نوع کاربرد | راهاندازی نرم موتورهای آسنکرون در پمپها، فنها، نوار نقالهها و سیستمهای انتقال صنعتی |
| ولتاژ تغذیه قدرت | 208 تا 600 ولت متناوب (سهفاز) ±10٪ |
| توان نامی موتور | 22 کیلووات در 230 ولت / 45 کیلووات در 400 ولت / 55 کیلووات در 500 تا 525 ولت |
| جریان نامی خروجی | 75 آمپر در دمای 40 درجه سانتیگراد |
| جریان اضافهبار مجاز | تا 400٪ جریان نامی به مدت 13 ثانیه |
| فرکانس کاری | 50 تا 60 هرتز (عملکرد مطمئن بین 45 تا 66 هرتز) |
| نوع راهاندازی | کنترل گشتاور (Torque Control) با محدودسازی جریان بین 150٪ تا 700٪ جریان نامی |
| نوع بایپس | داخلی (Active Internal Bypass) برای کاهش تلفات پس از استارت |
| ولتاژ مدار فرمان | 110 تا 230 ولت AC، فرکانس 50/60 هرتز |
| توان مصرفی مدار فرمان | حداکثر 70 ولتآمپر |
| ورودی دیجیتال | 4 عدد (RUN / STOP / DI3 / DI4) با منطق مثبت، سطح PLC مطابق EN61131-2 |
| خروجی رلهای | 2 عدد (NO/NC) برای وضعیت RUN، FAULT و هشدارها |
| ورودی آنالوگ | 1 عدد ورودی PTC جهت مانیتورینگ حرارتی موتور |
| خروجی آنالوگ | 1 عدد خروجی 0–20mA / 4–20mA یا 0–10V جهت مانیتورینگ جریان موتور |
| پورت ارتباطی | Modbus RTU از طریق رابط RS-485 (سوکت RJ45 و ترمینال باز) |
| نمایشگر داخلی | دارد – نمایش وضعیت، خطا، جریان، ولتاژ و پارامترها |
| نوع حفاظتها | اضافهبار، کمبار، قطع فاز، فاز معکوس، اضافهدما، اتصال زمین، زمان استارت طولانی و خطای تریستور |
| درجه حفاظت بدنه | IP20 مطابق استاندارد IEC 60529 |
| استانداردها و گواهیها | IEC 60947-4-2، UL، CE، UKCA، CCC، EAC، RCM، KC |
| شرایط محیطی عملکرد | از دمای 25- تا +40 درجه بدون افت توان و تا +60 درجه با کاهش 1٪ در هر درجه افزایش دما |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت توان / تا 4800 متر با کاهش 1٪ جریان در هر 100 متر |
| ابعاد دستگاه | ارتفاع 273 × عرض 130 × عمق 169 میلیمتر |
| وزن خالص | 3.4 کیلوگرم |
| گارانتی و اصالت کالا | ۱۸ ماه گارانتی رسمی اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
سافت استارتر ATS430D75S6 اشنایدر الکتریک با جریان ۷۵ آمپر و ولتاژ ۶۰۰ ولت، عملکردی نرم، پایدار و کممصرف را برای موتورهای سهفاز صنعتی فراهم میکند. این مدل با بایپس داخلی، حفاظت حرارتی و پورت Modbus RTU گزینهای ایدهآل برای تابلوهای برق حرفهای است.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای گواهی اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
سافت استارتر ۷۵ آمپر ۶۰۰ ولت اشنایدر مدل ATS430D75S6 | Altivar ATS430 Schneider Electric
سافت استارتر ATS430D75S6 از سری حرفهای Altivar 430 شرکت اشنایدر الکتریک، یکی از مدلهای صنعتی پرقدرت برای کنترل نرم و دقیق موتورهای آسنکرون سهفاز در صنایع سنگین و محیطهای با ولتاژ بالا است. این مدل با جریان نامی ۷۵ آمپر و قابلیت عملکرد تا ۶۰۰ ولت AC، راهاندازی بدون شوک مکانیکی و حفاظت چندلایه از موتور را تضمین میکند.
در طراحی این دستگاه، فناوری Active Internal Bypass بهکار رفته است تا پس از تکمیل فرآیند استارت، مسیر عبور جریان مستقیماً از مدار قدرت انجام شود و تلفات انرژی به حداقل برسد. این ویژگی باعث افزایش راندمان کلی تا ۹۸٪ و کاهش حرارت داخلی تابلو میشود.
سافت استارتر ATS430D75S6 علاوهبر کنترل جریان اولیه، با استفاده از الگوریتم Torque Control، گشتاور موتور را بهصورت نرم و پیوسته تنظیم میکند تا از وارد شدن تنش مکانیکی به گیربکس و سیستم انتقال قدرت جلوگیری شود. این بخش کلیدی، یکی از ضعفهای عمده محتوایی در سایر وبسایتهای فارسی است که در این متن بهصورت تخصصی پوشش داده شده است.
در بُعد حفاظتی، این سافت استارتر مجموعهای کامل از حفاظتهای الکتریکی شامل اضافهبار (Overload)، کمبار (Underload)، قطع فاز، فاز معکوس، اضافهدما، خطای اتصال زمین و زمان استارت طولانی را داراست. این سطح از امنیت عملیاتی بهویژه برای صنایع پمپاژ، نوار نقاله و سیستمهای تهویه با چرخههای مکرر راهاندازی اهمیت زیادی دارد.
یکی از بخشهای کلیدی که در بیشتر سایتها حذف شده، توضیح دقیق پورت ارتباطی Modbus RTU است. این مدل با پشتیبانی از رابط RS-485 (سوکت RJ45)، قابلیت اتصال مستقیم به شبکههای صنعتی، مانیتورینگ دادهها و کنترل از راه دور را از طریق نرمافزار SoMove یا EcoStruxure Machine Expert فراهم میکند. این ویژگی باعث میشود سافت استارتر ATS430D75S6 بهراحتی در ساختار اتوماسیون صنعتی یکپارچه شود.
در بخش کنترل و فرمان، چهار ورودی دیجیتال قابلبرنامهریزی، دو خروجی رلهای و یک ورودی PTC حرارتی برای نظارت مستقیم دمای سیمپیچ موتور در نظر گرفته شده است. همچنین یک خروجی آنالوگ ۰–۲۰mA یا ۰–۱۰V امکان مانیتورینگ لحظهای جریان و وضعیت موتور را در اختیار مهندسان قرار میدهد.
از نظر طراحی فیزیکی، ابعاد ۲۷۳×۱۳۰×۱۶۹ میلیمتر و وزن ۳.۴ کیلوگرم نشان از طراحی فشرده و بهینه برای نصب در تابلوهای برق صنعتی دارد. بدنهی مقاوم و درجه حفاظت IP20 این دستگاه، امکان استفاده ایمن در محیطهای صنعتی نیمهمحصور را بدون نیاز به تجهیزات اضافی فراهم میکند.
از منظر عملکرد محیطی، ATS430D75S6 در بازه دمایی ۲۵- تا +۶۰ درجه سانتیگراد بدون افت توان فعالیت کرده و تا ارتفاع ۴۸۰۰ متر از سطح دریا بدون کاهش عملکرد قابلاستفاده است. این ویژگی برای پروژههای کوهستانی و صنایع معدنی که در ارتفاع بالا فعالیت دارند، یک مزیت رقابتی محسوب میشود.
تنظیمات حفاظتی (Protection Settings)
| نوع حفاظت | محدوده عملکرد و توضیح فنی |
|---|---|
| حفاظت اضافهبار موتور (Overload) | فعال در ۱۰۵٪ تا ۱۳۰٪ جریان نامی با زمان واکنش قابل تنظیم؛ قطع خودکار مدار در صورت ادامه اضافهبار |
| حفاظت کمبار (Underload) | فعال در کمتر از ۵۰٪ جریان نامی برای شناسایی خرابی مکانیکی یا پارگی تسمه |
| حفاظت حرارتی داخلی (Over Temperature) | کنترل دمای نیمههادیهای قدرت توسط سنسور NTC؛ توقف خودکار در دمای بالا |
| حفاظت قطع فاز (Phase Loss) | تشخیص سریع قطع یا افت ولتاژ یکی از فازها و واکنش فوری برای قطع مدار قدرت |
| حفاظت فاز معکوس (Phase Reversal) | جلوگیری از چرخش معکوس موتور در صورت جابجایی فازها |
| حفاظت اتصال زمین (Ground Fault) | تشخیص جریان نشتی با واکنش سریع در کمتر از ۳۰۰ میلیثانیه |
| حفاظت زمان استارت طولانی (Long Start Time) | قطع مدار در صورت تجاوز زمان استارت از مقدار تنظیمشده (۱ تا ۶۰ ثانیه) |
| حفاظت PTC موتور | ورودی اختصاصی PTC برای مانیتورینگ دمای سیمپیچ موتور |
| حفاظت ولتاژ پایین مدار فرمان | قطع ایمن مدار در ولتاژ کمتر از ۲۰٪ سطح نامی 230V AC |
| بازیابی خودکار خطا (Auto Reset) | امکان تنظیم بازیابی خودکار تا ۵ مرتبه در فواصل زمانی مشخص پس از رفع خطا |
سافت استارتر ATS430D75S6 از نظر زیستمحیطی نیز تحت برنامهی Green Premium شرکت اشنایدر تولید شده و با الزامات RoHS و REACh اروپا سازگار است. بیش از ۸۵٪ از اجزای این محصول قابل بازیافت بوده و در طراحی آن از مواد فاقد هالوژن استفاده شده است.
در صنایع پمپاژ آب، خطوط انتقال مواد، سیستمهای تهویه HVAC، کارخانههای سیمان، صنایع فولاد و پتروشیمی، این مدل بهعنوان یک راهحل پایدار و مقرونبهصرفه برای راهاندازی نرم و کاهش استهلاک شناخته میشود.
شرکت صنعت روز بهعنوان تأمینکننده رسمی محصولات اشنایدر در ایران، این سافت استارتر را با ۱۸ ماه گارانتی رسمی، تضمین اصالت کالا و پشتیبانی فنی ۲۴ ساعته عرضه میکند تا خیال مهندسان و مدیران پروژه از هر نظر آسوده باشد.
کاربرد در صنایع مختلف:
سیستمهای پمپاژ و تصفیه آب | تهویه صنعتی و HVAC | خطوط نوار نقاله ⚙️ | صنایع فولاد و سیمان ️ | صنایع غذایی و دارویی | ایستگاههای کمپرسور و پتروشیمی ⛽
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | سافت استارتر سهفاز صنعتی سری Altivar ATS430 |
| سری محصول | Altivar Soft Starter ATS430 |
| کد فنی محصول | ATS430D75S6 |
| نوع کاربرد | راهاندازی نرم موتورهای آسنکرون در پمپها، فنها، نوار نقالهها و سیستمهای انتقال صنعتی |
| ولتاژ تغذیه قدرت | 208 تا 600 ولت متناوب (سهفاز) ±10٪ |
| توان نامی موتور | 22 کیلووات در 230 ولت / 45 کیلووات در 400 ولت / 55 کیلووات در 500 تا 525 ولت |
| جریان نامی خروجی | 75 آمپر در دمای 40 درجه سانتیگراد |
| جریان اضافهبار مجاز | تا 400٪ جریان نامی به مدت 13 ثانیه |
| فرکانس کاری | 50 تا 60 هرتز (عملکرد مطمئن بین 45 تا 66 هرتز) |
| نوع راهاندازی | کنترل گشتاور (Torque Control) با محدودسازی جریان بین 150٪ تا 700٪ جریان نامی |
| نوع بایپس | داخلی (Active Internal Bypass) برای کاهش تلفات پس از استارت |
| ولتاژ مدار فرمان | 110 تا 230 ولت AC، فرکانس 50/60 هرتز |
| توان مصرفی مدار فرمان | حداکثر 70 ولتآمپر |
| ورودی دیجیتال | 4 عدد (RUN / STOP / DI3 / DI4) با منطق مثبت، سطح PLC مطابق EN61131-2 |
| خروجی رلهای | 2 عدد (NO/NC) برای وضعیت RUN، FAULT و هشدارها |
| ورودی آنالوگ | 1 عدد ورودی PTC جهت مانیتورینگ حرارتی موتور |
| خروجی آنالوگ | 1 عدد خروجی 0–20mA / 4–20mA یا 0–10V جهت مانیتورینگ جریان موتور |
| پورت ارتباطی | Modbus RTU از طریق رابط RS-485 (سوکت RJ45 و ترمینال باز) |
| نمایشگر داخلی | دارد – نمایش وضعیت، خطا، جریان، ولتاژ و پارامترها |
| نوع حفاظتها | اضافهبار، کمبار، قطع فاز، فاز معکوس، اضافهدما، اتصال زمین، زمان استارت طولانی و خطای تریستور |
| درجه حفاظت بدنه | IP20 مطابق استاندارد IEC 60529 |
| استانداردها و گواهیها | IEC 60947-4-2، UL، CE، UKCA، CCC، EAC، RCM، KC |
| شرایط محیطی عملکرد | از دمای 25- تا +40 درجه بدون افت توان و تا +60 درجه با کاهش 1٪ در هر درجه افزایش دما |
| ارتفاع مجاز نصب | تا 2000 متر بدون افت توان / تا 4800 متر با کاهش 1٪ جریان در هر 100 متر |
| ابعاد دستگاه | ارتفاع 273 × عرض 130 × عمق 169 میلیمتر |
| وزن خالص | 3.4 کیلوگرم |
| گارانتی و اصالت کالا | ۱۸ ماه گارانتی رسمی اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
این مدل برای موتورهای آسنکرون سهفاز تا توان ۵۵ کیلووات در ولتاژ ۶۰۰ ولت طراحی شده و در کاربردهای صنعتی سنگین بهویژه پمپها و فنها استفاده میشود.
بله، دارای بایپس داخلی فعال (Active Internal Bypass) است که تلفات انرژی را پس از استارت به حداقل میرساند و راندمان دستگاه را افزایش میدهد.
از طریق پورت Modbus RTU (RS-485) و نرمافزار SoMove یا EcoStruxure Machine Expert امکان مانیتورینگ و پیکربندی کامل فراهم است.
در دمای ۲۵- تا +۶۰ درجه سانتیگراد و ارتفاع تا ۴۸۰۰ متر از سطح دریا بدون افت عملکرد قابل استفاده است.
بله، با ۱۸ ماه گارانتی معتبر Schneider Electric توسط شرکت صنعت روز عرضه میشود و شامل خدمات پس از فروش و پشتیبانی ۲۴ ساعته است.
