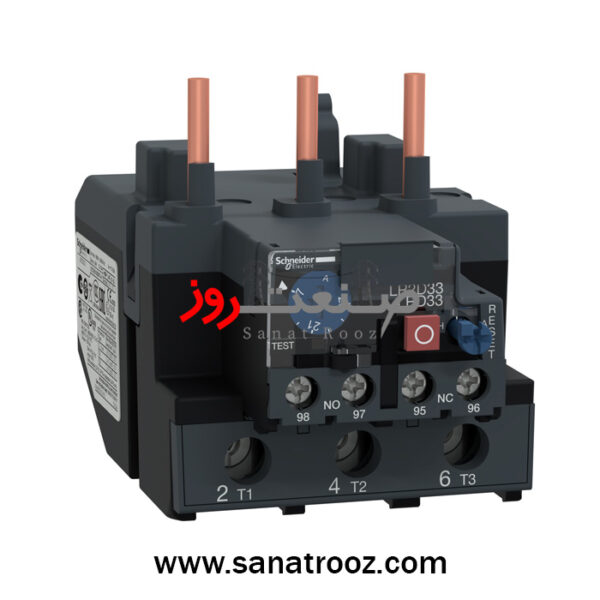

بيمتال 30 الی 40 آمپر تیپ قدیم اشنایدر الکتریک
بیمتال ۳۰ الی ۴۰ آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3355 یکی از محصولات دقیق و قابل اعتماد سری TeSys Deca است که برای حفاظت موتورهای سهفاز در برابر اضافهبار، قفل روتور و قطع فاز طراحی شده است. این رله حرارتی با محدوده جریان قابل تنظیم ۳۰ تا ۴۰ آمپر، عملکردی کاملاً هماهنگ با کنتاکتورها و تابلوهای صنعتی فراهم میکند و در صنایع مختلف از جمله تهویه، پمپاژ، نوار نقاله و خطوط تولید خودکار کاربرد گسترده دارد.
ساختار بیمتال LRD3355 بر پایه مکانیزم دیفرانسیلی سهفاز با جبران حرارتی خودکار طراحی شده است. این سیستم حرارتی موجب میشود که بیمتال حتی در شرایط دمایی متغیر محیط نیز با دقت بالا عمل کند و از قطع ناخواسته یا تأخیر در عملکرد جلوگیری شود. طراحی دقیق این بیمتال با استاندارد بینالمللی IEC 60947-4-1 مطابقت کامل دارد و در آزمایشهای عملکردی دقت تریپ ±۶ درصد در جریان ۱٫۱۴×Ir را نشان داده است.

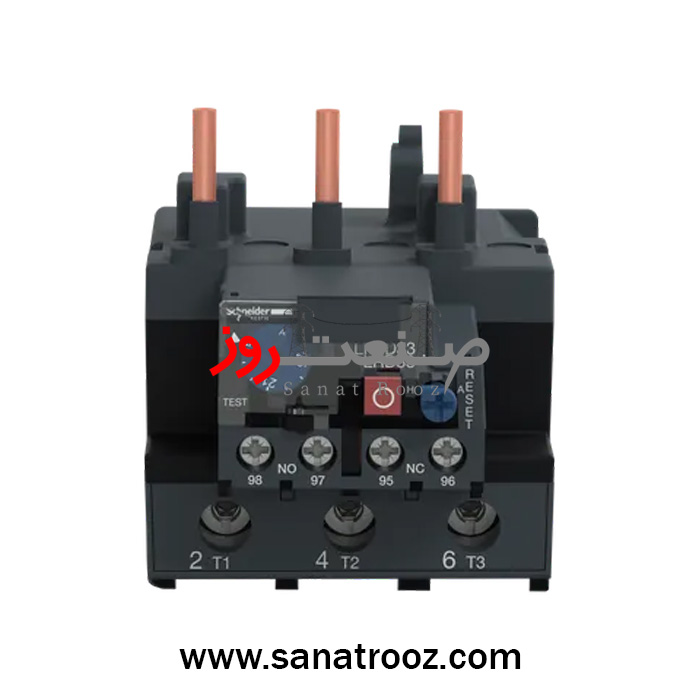

مدل LRD3355 از نوع تیپ قدیم خانواده TeSys Deca بوده و به صورت مستقیم زیر کنتاکتورهای LC1D80 و LC1D95 نصب میشود. این طراحی ماژولار موجب کاهش فضای اشغالی در تابلو برق و افزایش سرعت مونتاژ میشود. وجود دو دکمه عملیاتی قرمز (Stop) و آبی (Reset) روی بدنه، کنترل دستی مدار و بازیابی سریع پس از عملکرد تریپ را ممکن میسازد؛ ویژگیای که برای تکنسینها و اپراتورهای تولید اهمیت زیادی دارد.
بیمتال LRD3355 دارای دو کنتاکت کمکی ۱ NO + ۱ NC است تا وضعیت عملکرد یا خطا را به سیستمهای کنترلی مانند PLC منتقل کند. این قابلیت، نظارت هوشمند و آلارمدهی لحظهای را در سیستمهای صنعتی ممکن میسازد. همچنین مقاومت مکانیکی بالای ۶ Gn در برابر لرزش و تحمل شوک ۱۵ Gn آن را برای کار در شرایط سخت صنعتی مناسب میکند.
در بخش ایمنی، بیمتال LRD3355 با درجه حفاظت IP20 و عایق ولتاژی ۶ کیلوولت، ایمنی کامل مدار را تضمین میکند. جنس بدنه از مواد غیرفلزی مقاوم در برابر حرارت (Flame Retardant UL94-V1) ساخته شده که ضمن تحمل دمای بالا، مانع از اتصال ناخواسته میشود. این ویژگیها باعث میشود بیمتال در پروژههای سنگین صنعتی مانند کارخانههای فولاد، پتروشیمی و سیستمهای تهویه صنعتی به صورت پایدار کار کند.
وزن کم (۰٫۵۱ کیلوگرم) و ابعاد فشرده (۱۱۵ × ۷۰ × ۸۱ میلیمتر) باعث میشود این بیمتال در تابلوهای کوچک نیز بهراحتی قابل استفاده باشد. گشتاور سفتکاری ترمینالهای قدرت ۹ نیوتنمتر و در مدار فرمان ۱٫۷ نیوتنمتر است که از شلشدن اتصالات در اثر گرما یا لرزش جلوگیری میکند. دوام عملکردی آن بیش از ۶ ۰۰۰ سیکل الکتریکی و ۱۰ ۰۰۰ سیکل مکانیکی گزارش شده است، که نشاندهنده دوام بالا و طراحی صنعتی واقعی است.
این بیمتال برای ولتاژ کاری ۱۰۰۰ ولت AC بهینه شده و قابلیت عملکرد در سیستمهای تغذیه AC و DC را دارد. سازگاری با سایر اجزای سیستم TeSys Deca از جمله کنتاکتورها و محافظهای حرارتی، امکان یکپارچهسازی ساده در تابلو برق را فراهم میسازد.
بیمتال LRD3355 با گواهیهای بینالمللی UL، CSA، EAC، UKCA و DNV-GL تأیید شده و تمامی الزامات استاندارد های حفاظتی در سطح جهانی را دارد. این مدل به صورت اورجینال و با گارانتی ۱۸ ماهه رسمی اشنایدر الکتریک توسط شرکت صنعت روز عرضه میشود تا اطمینان کامل از اصالت و کیفیت برای کاربران فراهم گردد.
کاربرد در صنایع مختلف:
صنایع نفت و پتروشیمی – کارخانههای فولاد و سیمان – خطوط پمپاژ و سیستمهای تهویه صنعتی – تابلوهای توزیع برق و اتوماسیون صنعتی – ماشینآلات سنگین و سیستمهای نقاله – کارگاههای تولیدی و تأسیسات ساختمانی.
