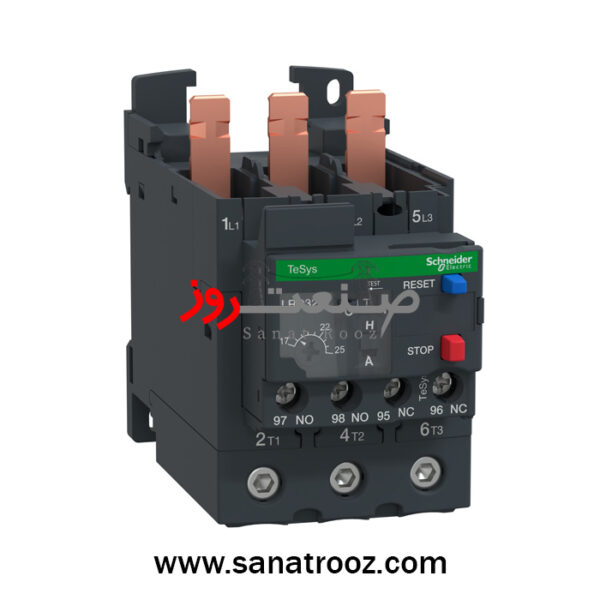

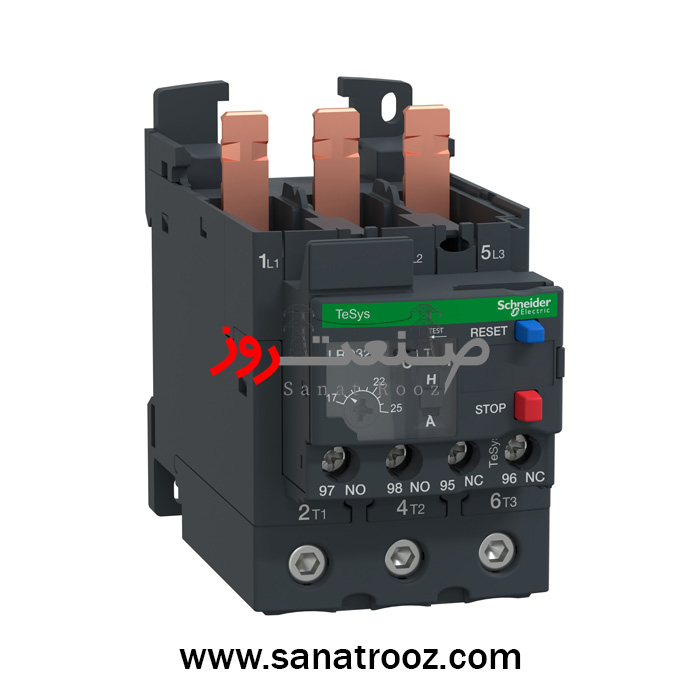

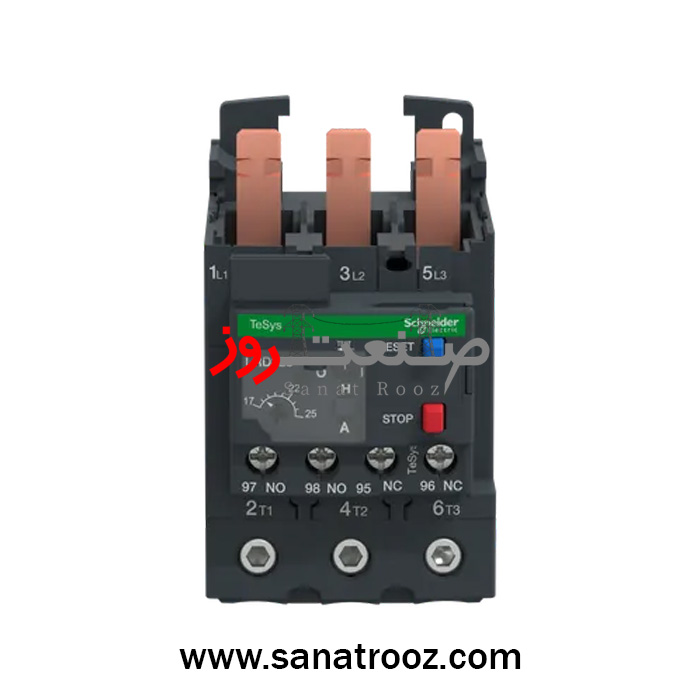

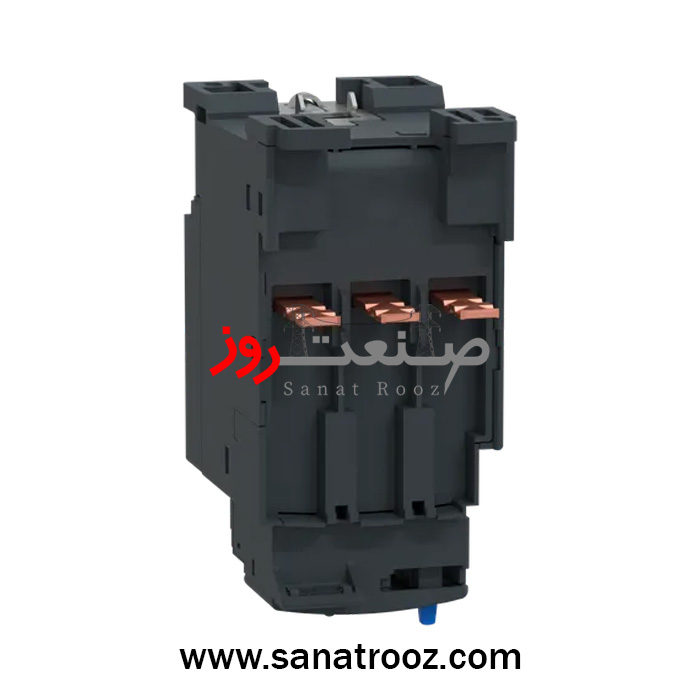

بیمتال ۱۷ الی ۲۵ آمپر اشنایدر الکتریک
TeSys Deca thermal overload relays - 17...25 A - class 10A
با گارانتی
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | بیمتال ۱۷ الی ۲۵ آمپر اشنایدر الکتریک مدل LRD325 |
| نوع نصب | زیر کنتاکتور یا روی ریل/پلیت با اکسسوری مخصوص |
| سری محصول | TeSys Deca – مدل LRD325 |
| کد فنی کالا | LRD325 |
| ولتاژ عایقی (Ui) | ۶۹۰ ولت AC مطابق استاندارد IEC 60947-4-1 |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، قطع فاز و قفل روتور |
| نوع فرمان | دکمه قرمز توقف (Stop) و دکمه آبی ریست (Reset) |
| سازگاری با کنتاکتور | LC1D40A، LC1D50A و LC1D65A از سری TeSys Deca |
| نوع ولتاژ تغذیه | AC و DC |
| بازه تنظیم جریان | ۱۷ تا ۲۵ آمپر |
| کلاس حرارتی | Class 10A مطابق IEC 60947-4-1 |
| ترکیب کنتاکت کمکی | ۱ عدد NO + ۱ عدد NC |
| جریان حرارتی آزاد هوا (Ith) | ۵ آمپر برای مدار سیگنالینگ |
| ولتاژ عملکردی (Ue) | ۶۹۰ ولت AC – فرکانس ۰ تا ۴۰۰ هرتز |
| تحمل ولتاژ ضربه (Uimp) | ۶ کیلوولت |
| حساسیت به قطع فاز | تریپ در جریان ۱۳۰٪ Ir روی دو فاز (فاز سوم در صفر) |
| گشتاور سفتکاری | ۱.۷ نیوتنمتر برای مدار کنترل / ۵ نیوتنمتر برای مدار قدرت |
| درجه حفاظت | IP20 مطابق IEC 60529 |
| محدوده دمای کاری | از ۲۰- تا ۶۰+ درجه سانتیگراد بدون افت عملکرد |
| مقاومت مکانیکی | لرزش ۴ Gn و شوک ۱۵ Gn (۱۱ میلیثانیه) مطابق IEC 60068 |
| استانداردهای مرجع | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / ATEX / UKCA / DNV-GL / EAC |
| کشور سازنده | فرانسه (Made in France) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | ۰.۳۷۵ کیلوگرم |
امکان برگشت کالا با دلیل "انصراف از خرید" تنها در صورتی مورد قبول است که پلمپ کالا باز نشده باشد.
رله حرارتی LRD325 اشنایدر الکتریک از خانواده TeSys Deca با بازه جریان ۱۷ تا ۲۵ آمپر، گزینهای ایدهآل برای حفاظت موتورهای سهفاز در برابر اضافهبار و قطع فاز است. این بیمتال با ساختار مقاوم، حساسیت بالا و گارانتی معتبر، انتخابی مطمئن برای تابلوهای برق صنعتی و سیستمهای کنترل موتوری بهشمار میآید.
شرایط ارسال کالا
ارسال از انبار تهران: 1 الی 2 روز کاری
ارسال از انبار تهران: ارسال فوری
صنعت روز
تماس بگیرید
دارای برگه اصالت و ضمانت کالا
دارای 18 ماه گارانتی شرکتی
موجود در انبار
ارسال توسط صنعت روز
محصولات مرتبط
بیمتال ۱۷ الی ۲۵ آمپر اشنایدر الکتریک
بیمتال اشنایدر الکتریک مدل LRD325 از خانوادهی قدرتمند TeSys Deca Schneider Electric، یکی از دقیقترین و مطمئنترین تجهیزات حفاظتی موتور در رنج جریان ۱۷ تا ۲۵ آمپر است. این رله حرارتی دیفرانسیلی با عملکرد هوشمند خود از موتورهای سهفاز در برابر اضافهبار، قفل روتور، قطع فاز و نوسانات جریان محافظت میکند و باعث افزایش طول عمر موتور و کاهش استهلاک سیستم میشود.
ساختار حرارتی این مدل بر اساس فناوری دیفرانسیلی سهفاز طراحی شده است؛ یعنی دمای هر فاز بهصورت مستقل پایش میشود و در صورت اختلاف یا افزایش بیش از حد جریان، مدار در کوتاهترین زمان ممکن قطع میگردد. بدنه مقاوم، طراحی فشرده و درجه حفاظت IP20 موجب شده که LRD325 در شرایط صنعتی سخت مانند دما، لرزش و گردوغبار عملکردی پایدار داشته باشد.
این بیمتال مطابق با استاندارد جهانی IEC 60947-4-1 و کلاس حرارتی 10A ساخته شده و از لحاظ دقت عملکرد و حساسیت به قطع فاز، در سطح بسیار بالایی قرار دارد. محدوده دمای کاری آن از ۲۰- تا ۶۰ + درجه سانتیگراد است و میتواند در محیطهای گرم، مرطوب یا دارای ارتعاشات مداوم، بدون افت عملکرد به کار گرفته شود.

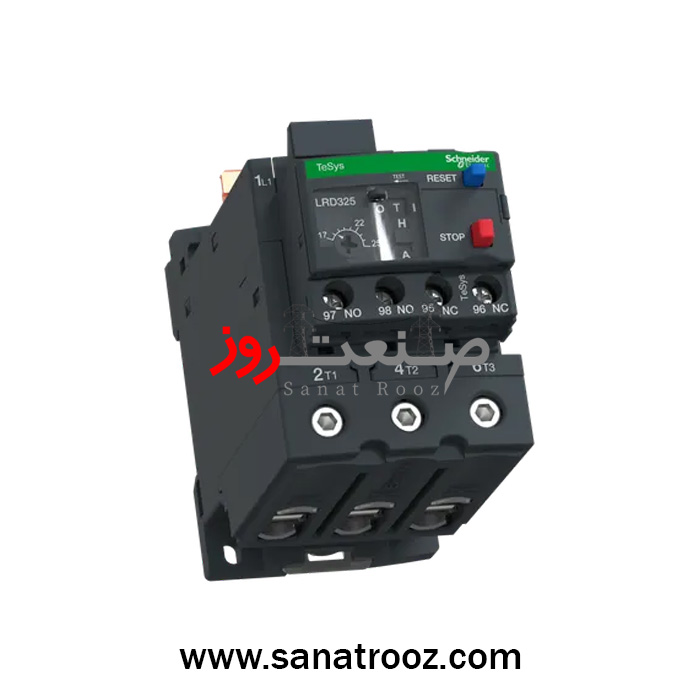

از لحاظ نصب، بیمتال LRD325 قابلیت اتصال مستقیم زیر کنتاکتورهای LC1D40A، LC1D50A و LC1D65A را دارد و در صورت نیاز، میتوان آن را بهصورت مستقل روی ریل یا پلیت تابلو نصب کرد. دکمه قرمز Stop و آبی Reset روی بدنه برای کنترل دستی، ریست سریع یا تست عملکرد در نظر گرفته شدهاند.
این رله حرارتی مجهز به دو کنتاکت کمکی ۱ NO + ۱ NC است که وضعیت عملکرد را به مدار فرمان منتقل میکند. ولتاژ عملکردی آن ۶۹۰ ولت AC با فرکانس ۰ تا ۴۰۰ هرتز بوده و در برابر ولتاژ ضربه تا ۶ کیلوولت مقاوم است. گشتاور سفتکاری پایانهها در مدار کنترل ۱.۷ نیوتنمتر و در مدار قدرت ۵ نیوتنمتر تعیین شده تا اتصالاتی ایمن و بدون خطر حرارت موضعی فراهم شود.
محصول LRD325 با گواهیهای بینالمللی UL، CSA، EAC، ATEX و UKCA عرضه میشود و بهدلیل انطباق کامل با الزامات زیستمحیطی RoHS و REACH، در رده محصولات Green Premium Schneider Electric قرار دارد. این بهمعنای ساخت سبز، مصرف بهینه مواد و سازگاری کامل با الزامات ایمنی زیستمحیطی است.
از نظر دوام، این بیمتال دارای عمر مکانیکی ۱۰٬۰۰۰ سیکل و عمر الکتریکی ۶٬۰۰۰ سیکل است که نشاندهنده پایداری فوقالعاده آن در کاربردهای مداوم صنعتی میباشد. وزن خالص آن ۰.۳۷۵ کیلوگرم است و بهواسطه طراحی مهندسیشده، در تابلوهای برق با فضای محدود نیز بهراحتی قابل نصب است.
ترکیب دقت عملکرد، طول عمر بالا، ایمنی مکانیکی و گارانتی ۱۸ ماهه شرکتی اشنایدر الکتریک، بیمتال LRD325 را به انتخابی ایدهآل برای طراحان تابلو، پیمانکاران و مهندسان برق تبدیل کرده است. این تجهیز با قابلیت تنظیم دقیق جریان و قطع هوشمند، عملکرد موتور را پایدار و ایمن نگه میدارد.
کاربرد در صنایع مختلف
خطوط تولید و صنایع مونتاژ خودکار
پمپخانهها و سیستمهای تأمین آب
صنایع فولاد، سیمان، پتروشیمی و انرژی
تابلوهای برق صنعتی و ایستگاههای کنترل موتور (MCC)
صنایع غذایی و دارویی با بارهای موتوری متناوب
سیستمهای تهویه و برودتی صنعتی (HVAC)
مشخصات محصول
| برند | اشنایدر الکتریک (Schneider Electric) |
|---|---|
| نام محصول | بیمتال ۱۷ الی ۲۵ آمپر اشنایدر الکتریک مدل LRD325 |
| نوع نصب | زیر کنتاکتور یا روی ریل/پلیت با اکسسوری مخصوص |
| سری محصول | TeSys Deca – مدل LRD325 |
| کد فنی کالا | LRD325 |
| ولتاژ عایقی (Ui) | ۶۹۰ ولت AC مطابق استاندارد IEC 60947-4-1 |
| کاربرد | حفاظت موتورهای سهفاز در برابر اضافهبار، قطع فاز و قفل روتور |
| نوع فرمان | دکمه قرمز توقف (Stop) و دکمه آبی ریست (Reset) |
| سازگاری با کنتاکتور | LC1D40A، LC1D50A و LC1D65A از سری TeSys Deca |
| نوع ولتاژ تغذیه | AC و DC |
| بازه تنظیم جریان | ۱۷ تا ۲۵ آمپر |
| کلاس حرارتی | Class 10A مطابق IEC 60947-4-1 |
| ترکیب کنتاکت کمکی | ۱ عدد NO + ۱ عدد NC |
| جریان حرارتی آزاد هوا (Ith) | ۵ آمپر برای مدار سیگنالینگ |
| ولتاژ عملکردی (Ue) | ۶۹۰ ولت AC – فرکانس ۰ تا ۴۰۰ هرتز |
| تحمل ولتاژ ضربه (Uimp) | ۶ کیلوولت |
| حساسیت به قطع فاز | تریپ در جریان ۱۳۰٪ Ir روی دو فاز (فاز سوم در صفر) |
| گشتاور سفتکاری | ۱.۷ نیوتنمتر برای مدار کنترل / ۵ نیوتنمتر برای مدار قدرت |
| درجه حفاظت | IP20 مطابق IEC 60529 |
| محدوده دمای کاری | از ۲۰- تا ۶۰+ درجه سانتیگراد بدون افت عملکرد |
| مقاومت مکانیکی | لرزش ۴ Gn و شوک ۱۵ Gn (۱۱ میلیثانیه) مطابق IEC 60068 |
| استانداردهای مرجع | IEC 60947-4-1 / IEC 60947-5-1 / UL / CSA / ATEX / UKCA / DNV-GL / EAC |
| کشور سازنده | فرانسه (Made in France) |
| اصالت کالا | اورجینال شرکت اشنایدر الکتریک – عرضه توسط شرکت صنعت روز |
| گارانتی | ۱۸ ماه شرکتی اشنایدر الکتریک |
| وزن کالا | ۰.۳۷۵ کیلوگرم |
امتیاز و دیدگاه کاربران
.فقط مشتریانی که این محصول را خریداری کرده اند و وارد سیستم شده اند میتوانند برای این محصول دیدگاه(نظر) ارسال کنند.
پرتکرار ترین پرسش ها
بیمتال LRD325 به عنوان رله حرارتی محافظ موتور، وظیفه دارد از موتورهای سهفاز در برابر اضافهبار، قفل روتور و قطع فاز محافظت کند. در صورت افزایش جریان بیش از حد مجاز، مدار را بهصورت خودکار قطع میکند تا از سوختن یا آسیب به موتور جلوگیری شود.
این مدل دارای بازه تنظیم ۱۷ تا ۲۵ آمپر است و بهراحتی میتوان جریان نامی موتور را با پیچ تنظیم روی بدنه تنظیم کرد تا حفاظت بهینه فراهم شود.
این بیمتال با کنتاکتورهای LC1D40A، LC1D50A و LC1D65A از خانواده TeSys Deca سازگار است و میتواند مستقیماً زیر آنها یا بهصورت مستقل روی ریل نصب شود.
این رله حرارتی مطابق با استانداردهای بینالمللی IEC 60947-4-1 و IEC 60947-5-1 طراحی شده و دارای گواهیهای UL، CSA، EAC، ATEX و UKCA است. همچنین با الزامات زیستمحیطی RoHS و REACH کاملاً منطبق بوده و در رده محصولات Green Premium Schneider Electric قرار دارد.
زیرا این مدل علاوه بر دقت بالا در تشخیص حرارت، دارای بدنهای مقاوم با حفاظت IP20، عمر طولانی مکانیکی و الکتریکی، سازگاری بالا با تابلوهای برق و گارانتی ۱۸ ماهه شرکتی است؛ ویژگیهایی که آن را به گزینهای مطمئن برای حفاظت موتوری تبدیل کرده است.
