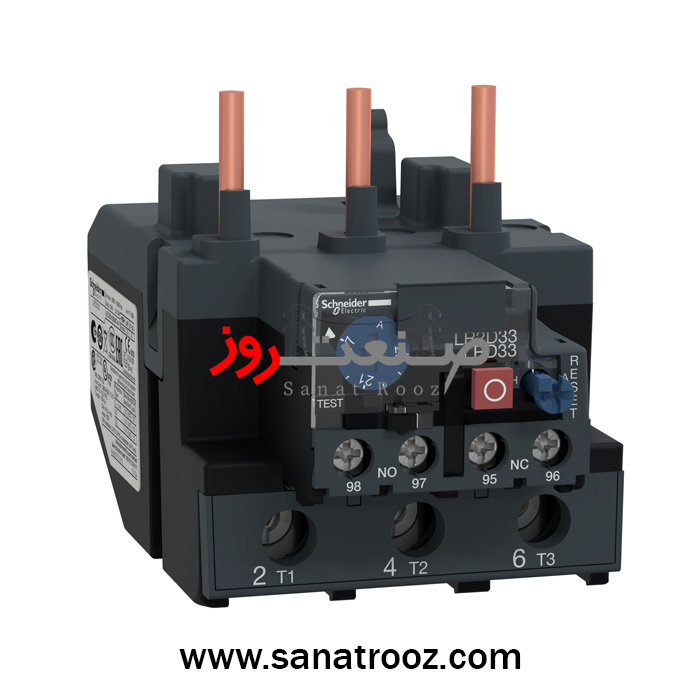

بيمتال 48 الی 65 آمپر تیپ قدیم اشنایدر الکتریک

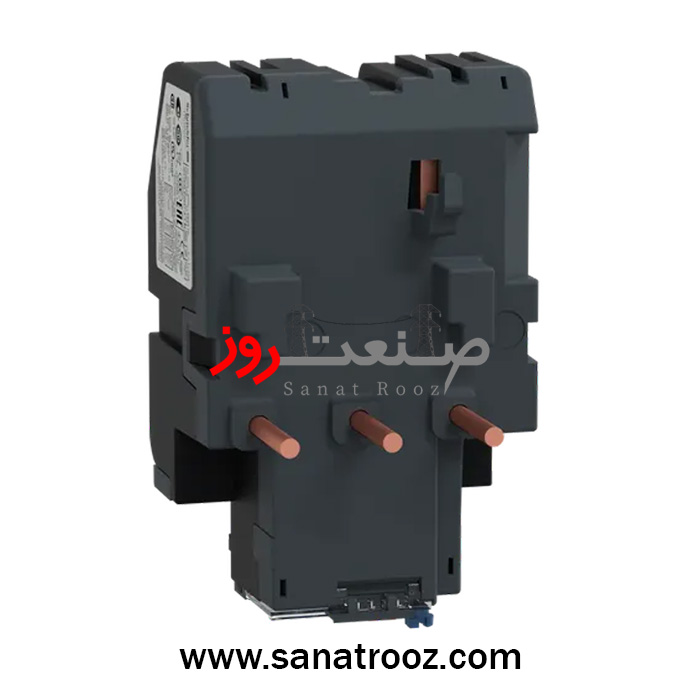

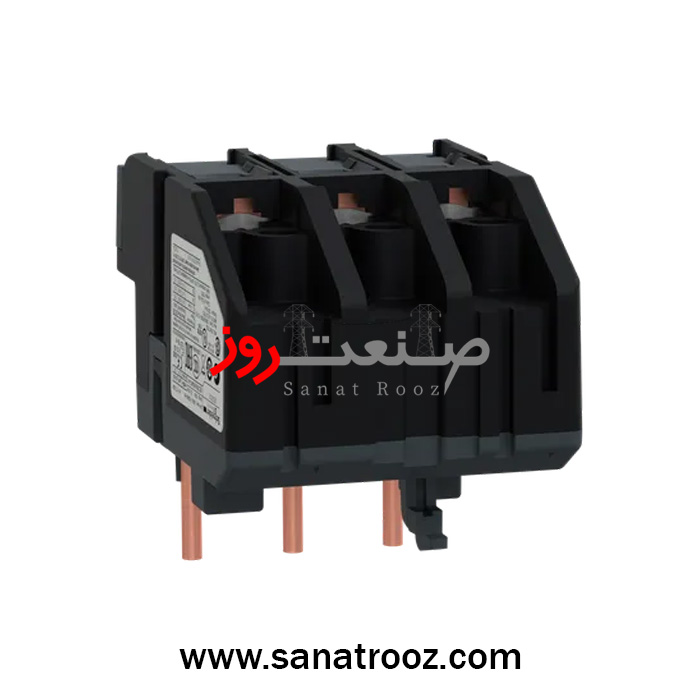

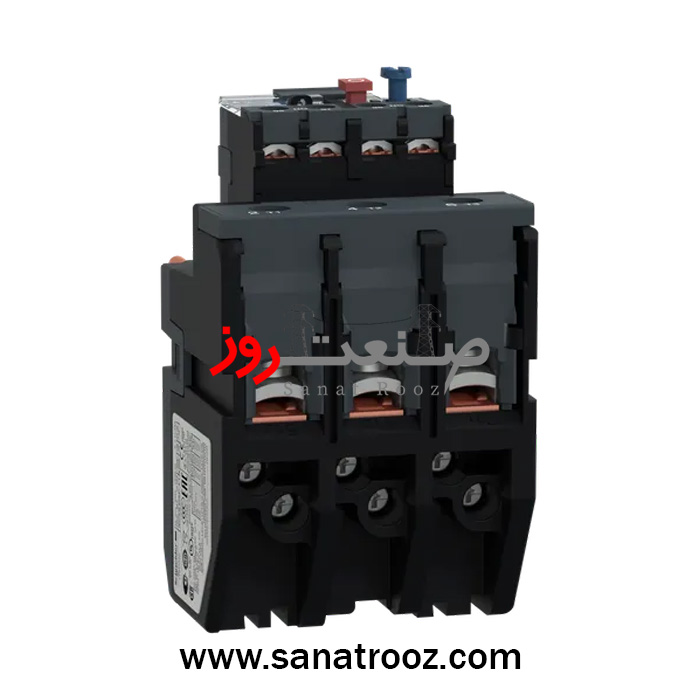

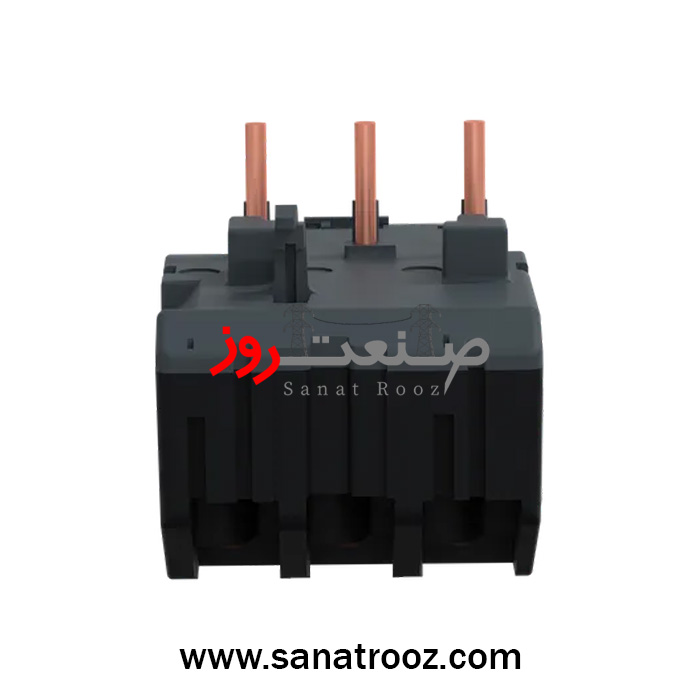

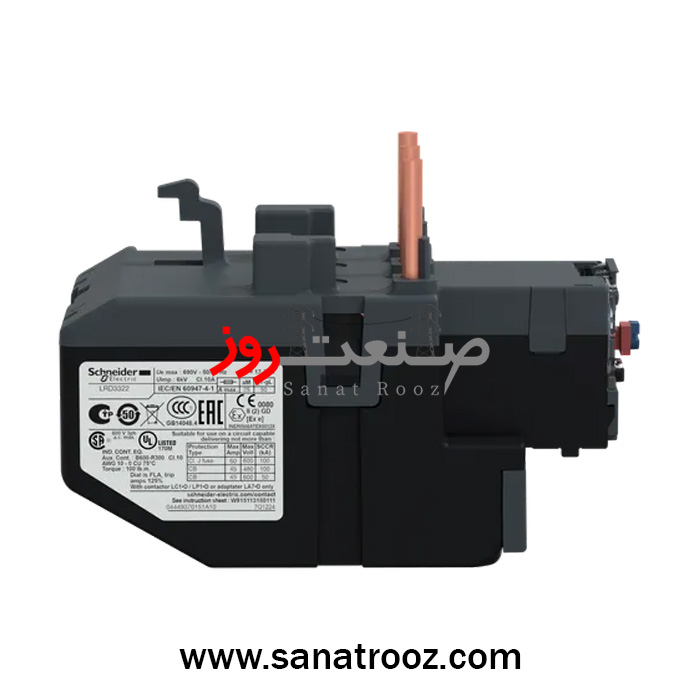

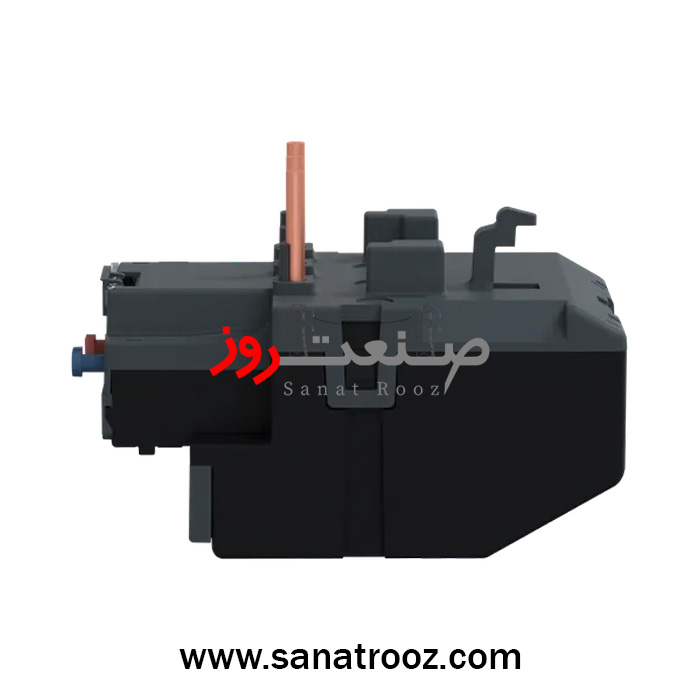

بیمتال ۴۸ الی ۶۵ آمپر تیپ قدیم اشنایدر الکتریک مدل LRD3359 یکی از قابل‌اعتمادترین رله‌های حرارتی سری TeSys Deca محسوب می‌شود که برای حفاظت دقیق موتورهای سه‌فاز طراحی شده است. این بیمتال با محدوده جریان قابل تنظیم ۴۸ تا ۶۵ آمپر، پاسخ سریع به اضافه‌بار و طراحی مستحکم، از تجهیزات اصلی در تابلوهای کنترل و توزیع برق صنعتی به شمار می‌رود.

طراحی دقیق و مکانیزم دیفرانسیلی سه‌فاز با جبران حرارتی خودکار در این مدل موجب می‌شود عملکرد دستگاه در برابر نوسانات دمای محیط ثابت بماند و از قطع ناخواسته جلوگیری شود. بیمتال LRD3359 به صورت مستقیم زیر کنتاکتورهای LC1D80 و LC1D95 نصب می‌شود و با طراحی تیپ قدیم خود، هماهنگی کامل با تجهیزات نسل پیشین را حفظ کرده است.

این بیمتال با استاندارد بین‌المللی IEC 60947-4-1 تولید شده و کلاس حرارتی 10A دارد؛ بدین معنا که در جریان ۱٫۱۴ برابر مقدار تنظیمی Ir در بازه زمانی استاندارد، مدار را با دقت بالا قطع می‌کند. چنین حساسیتی در عملکرد باعث افزایش طول عمر موتور، کاهش استهلاک مکانیکی و پیشگیری از سوختگی سیم‌پیچ‌ها می‌شود.

در بخش ایمنی، LRD3359 دارای بدنه‌ی مقاوم با درجه حفاظت IP20 و عایق ولتاژی ۶ کیلوولت است که خطر تماس ناخواسته و اتصال داخلی را به حداقل می‌رساند. این ویژگی همراه با طراحی ترمینال‌های EverLink، اتصالات مطمئن و پایدار را حتی در شرایط ارتعاشی محیط‌های صنعتی تضمین می‌کند.

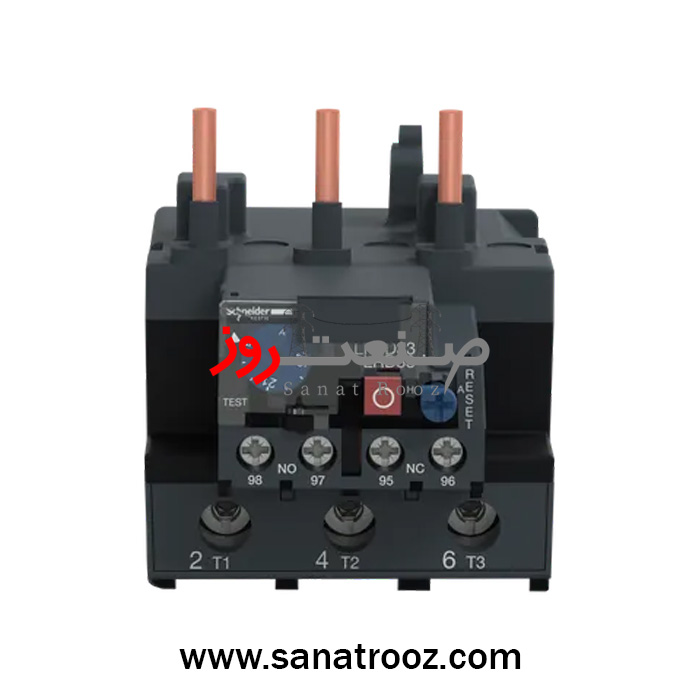

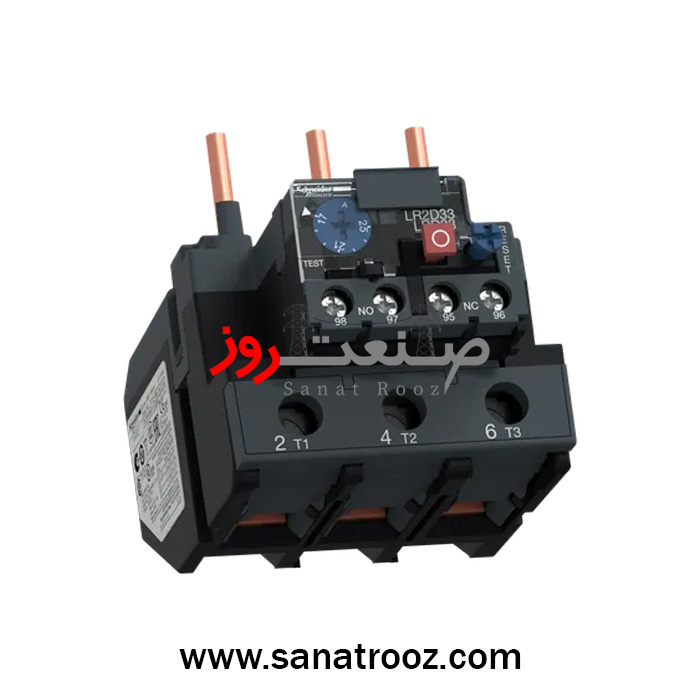

این مدل دارای دو دکمه‌ی کاربردی روی بدنه است؛ دکمه‌ی قرمز (Stop) برای قطع دستی مدار و دکمه‌ی آبی (Reset) برای فعال‌سازی مجدد پس از رفع خطا. چنین ترکیبی باعث افزایش سرعت در راه‌اندازی و نگهداری سیستم می‌شود. علاوه بر این، وجود دو کنتاکت کمکی ۱ NO + ۱ NC امکان ارسال سیگنال خطا به سیستم‌های کنترل از جمله PLC را فراهم می‌کند و نقش مهمی در اتوماسیون صنعتی ایفا می‌نماید.

از نظر عملکرد مکانیکی، بیمتال LRD3359 با مقاومت در برابر لرزش تا ۶ Gn و شوک مکانیکی تا ۱۵ Gn، قابلیت کار در محیط‌های سنگین صنعتی را دارد. این ویژگی‌ها باعث شده که در کاربردهایی مانند پمپ‌های سنگین، نوار نقاله‌ها، کمپرسورهای بزرگ و سیستم‌های تهویه صنعتی عملکردی مطمئن داشته باشد.

وزن ۰٫۵۱ کیلوگرمی، ابعاد فشرده (۱۱۵ × ۷۰ × ۸۱ میلی‌متر) و طراحی تیپ قدیم این بیمتال، امکان نصب در تابلوهای فشرده و سیستم‌های قدیمی را بدون نیاز به تغییر ساختار فراهم می‌کند. گشتاور سفت‌کاری ترمینال‌های قدرت ۹ نیوتن‌متر و ترمینال فرمان ۱٫۷ نیوتن‌متر در نظر گرفته شده است تا اتصالات الکتریکی در اثر حرارت یا لرزش دچار شل‌شدگی نشوند.

ولتاژ عملکرد این بیمتال ۱۰۰۰ ولت AC در فرکانس ۵۰/۶۰ هرتز است و قابلیت استفاده در هر دو سیستم AC و DC را دارد. این موضوع باعث شده تا در پروژه‌های صنعتی متنوع از تابلوهای موتورخانه تا خطوط تولید اتوماسیون قابل استفاده باشد.

از دیگر ویژگی‌های کلیدی این مدل می‌توان به حفاظت در برابر قطع فاز، قفل روتور، اضافه‌بار حرارتی، و قابلیت نصب آسان روی ریل یا صفحه اشاره کرد. تمام این ویژگی‌ها موجب شده‌اند تا LRD3359 یکی از مطمئن‌ترین گزینه‌ها برای حفاظت موتوری در صنایع سنگین و پروژه‌های بزرگ صنعتی باشد.

محصول LRD3359 با گواهی‌های معتبر UL، CSA، EAC، UKCA و DNV-GL عرضه می‌شود و به عنوان یک تجهیز اورجینال شرکت اشنایدر الکتریک با گارانتی ۱۸ ماهه رسمی از طریق شرکت صنعت روز در دسترس است تا اطمینان کامل از اصالت و کیفیت را برای کاربران صنعتی فراهم کند.

کاربرد در صنایع مختلف:

صنایع نفت، گاز و پتروشیمی – نیروگاه‌ها و صنایع فولاد – سیستم‌های تهویه صنعتی و پمپ‌های فشار قوی – خطوط نوار نقاله، آسانسور و جرثقیل – تابلوهای کنترل و اتوماسیون صنعتی – تأسیسات سنگین و کارخانه‌های تولیدی.
